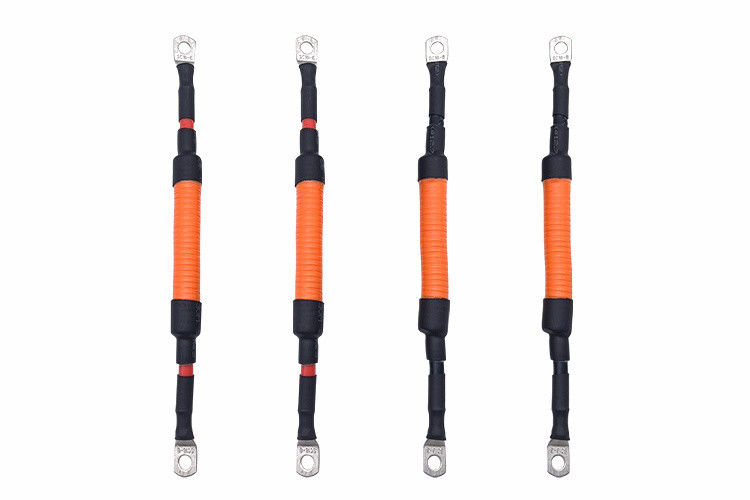

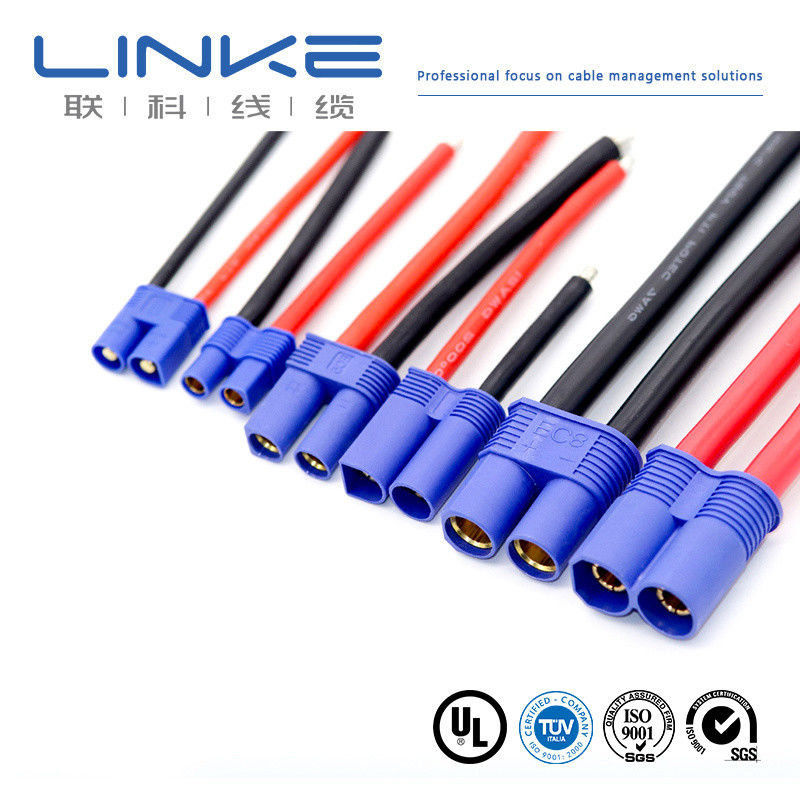

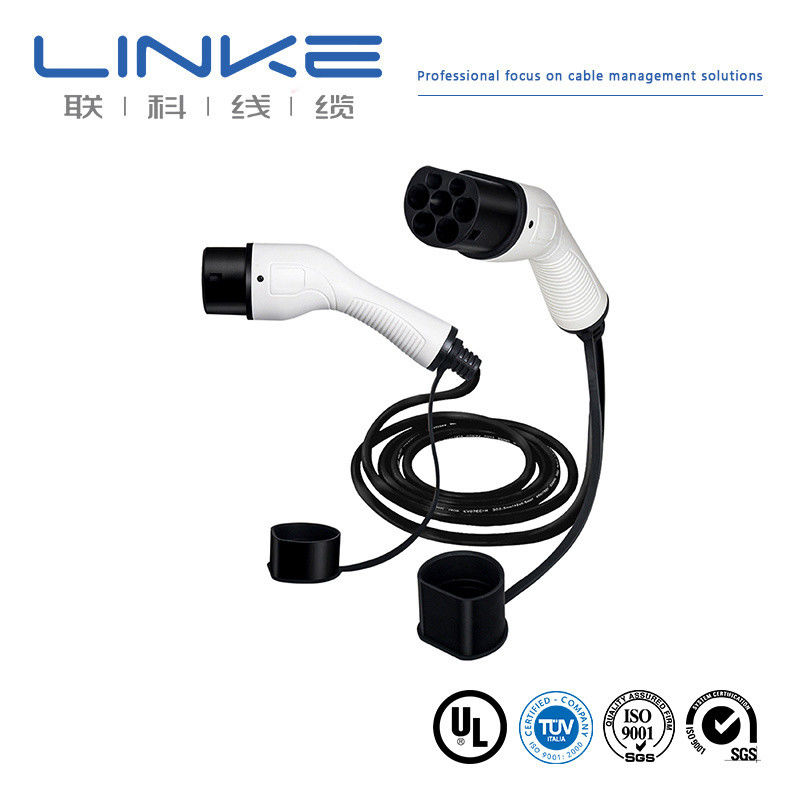

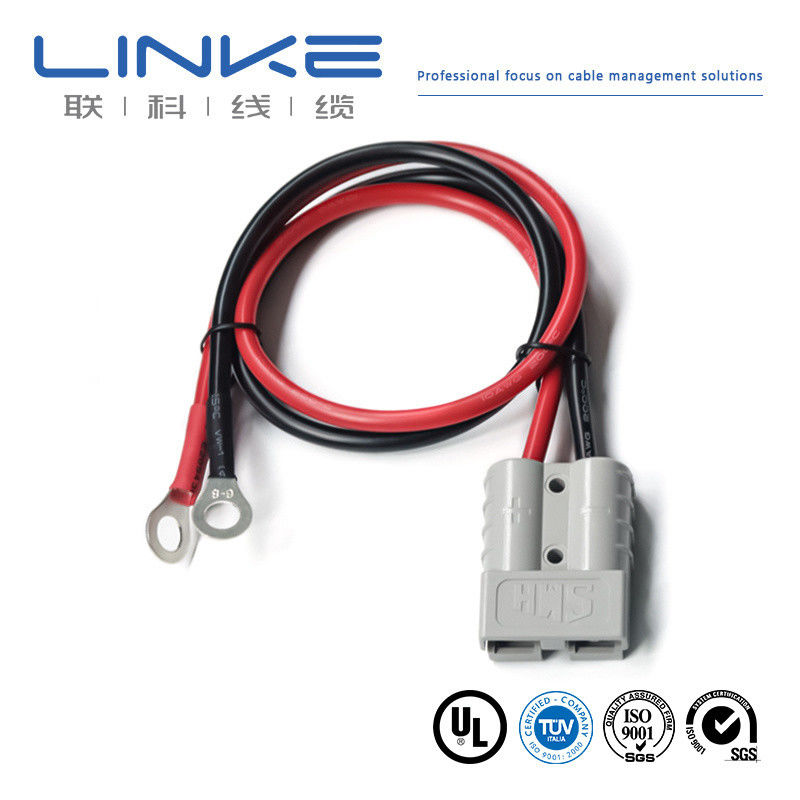

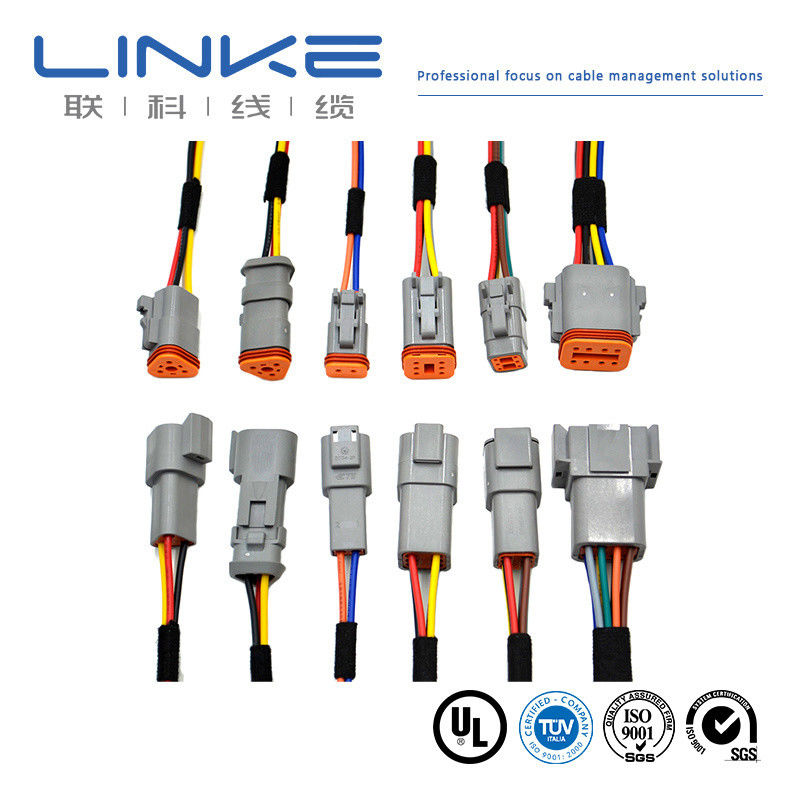

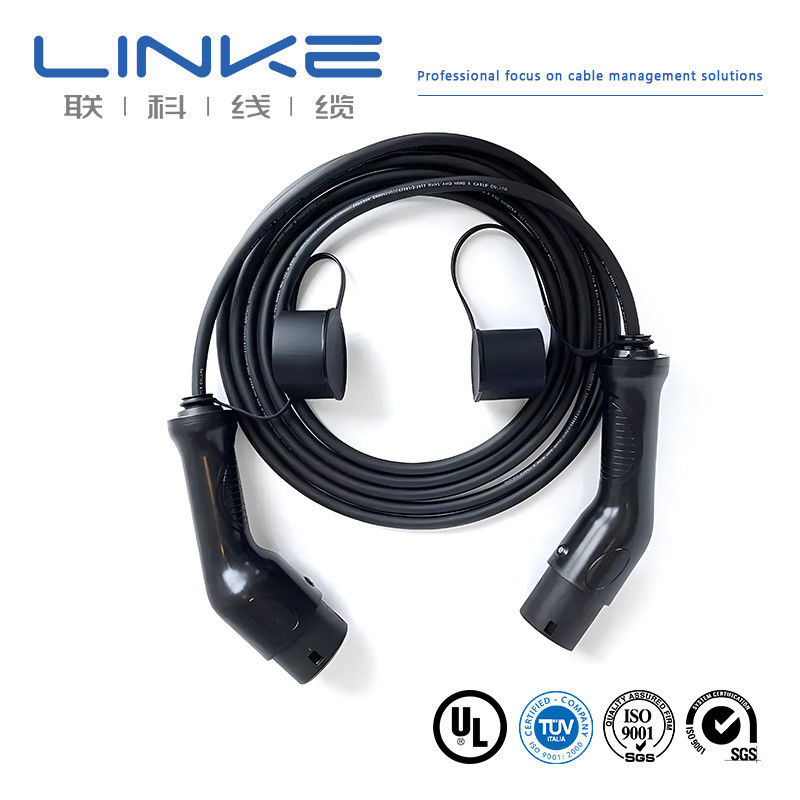

Câble de connexion de batterie de puissance pour VE personnalisé haute tension
Câble de connexion de batterie de puissance pour véhicule électrique à énergie nouvelle personnalisé d'usine source, fil de charge haute tension et faisceau de câbles automobiles pour VE conçu pour des performances et une sécurité optimales.
Spécifications du produit
| SPÉCIFICATION |
NOM DU CÂBLE |
Câble VE |
| SPÉCIFICATION DU CÂBLE |
2C×80mm²+1C×25mm²+2C×4mm²+(3C×0.75mm²)(P2)+(7C×0.75mm²) |
| Conforme RoHS |
Construction détaillée
| Article |
A: 2C×80mm² |
B: 1C×25mm² |
C: 1C×4mm² |
D: (3C×0.75mm²)(P2) |
E: (7C×0.75mm²) |
| CONDUCTEUR |
|
| Matériau |
Cuivre nu toronné |
| Taille |
2580/0.20 ±0.008mm |
798/0.20 ±0.008mm |
224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200D Kevlar |
| O.D.(Réf.) |
12.40±0.25mm |
7.00±0.20mm |
2.70±0.15mm |
1.40±0.10mm |
1.40±0.10mm |
| ISOLATION |
|
| Matériau |
Thermoplastique(EF2585,85±3A) |
| Épaisseur moyenne min. |
1.60mm |
1.20mm |
1.00mm |
0.50mm |
0.50mm |
| Épaisseur min. en tout point |
1.34mm |
0.98mm |
0.80mm |
0.35mm |
0.35mm |
| O.D. |
15.60±0.40mm |
9.60±0.30mm |
4.70±0.20mm |
2.50±0.10mm |
2.50±0.10mm |
Détails de construction supplémentaires
| CÂBLAGE-1 |
Remplissage |
/ |
Coton |
Coton |
| Matériau |
/ |
AL-mylar(face extérieure) |
Non-tissé |
|
| TRESSAGE |
|
| Matériau |
/ |
Cuivre étamé |
/ |
|
| Taille |
/ |
0.12mm,≥60% |
/ |
|
| GAINE INTÉRIEURE |
|
| Matériau |
/ |
TPE |
TPE |
|
| Épaisseur moyenne min. |
/ |
0.60mm |
0.60mm |
|
| Épaisseur min. en tout point |
/ |
0.42mm |
0.42mm |
|
| O.D. |
/ |
7.20±0.25mm |
9.70±0.25mm |
|
| ASSEMBLAGE |
|
| Remplissage |
Corde PP renforcée |
| Matériau |
Non-tissé(≥25% de recouvrement) |
| Assemblage |
2C×80mm²+1C×25mm²+2C×4mm²+(3C×0.75mm²)(P2)+(7C×0.75mm²) |
| GAINE |
|
| Matériau |
TPU |
| Épaisseur moyenne min. |
2.80mm |
| Épaisseur min. en tout point |
2.28mm |
| O.D. |
38.00+0.6/-1.00mm |
Caractéristiques de performance
| CARACTÉRISTIQUES ÉLECTRIQUES |
PROPRIÉTÉS PHYSIQUES |
Tension nominale: CC 1000V
Température nominale: Gaine -40~90ºC
Isolation -40~125ºC
Résistance max. du conducteur (20ºC):
A:0.242Ω/km B:0.78Ω/km
C:4.95Ω/km D&E:26Ω/km
Tension d'isolement (âme A &B, 10m):
AC 2.5kV/5min, courant de fuite ≤5mA
Tension d'isolement du câble terminé (âme A à A &B, 10m):
AC 3.5kV/15min, courant de fuite ≤5mA
Résistance d'isolement min. (20ºC, âme A à A&B):500MΩ.km |
Résistance à la traction: ≥20MPa
Allongement: ≥300%
Condition vieillie: 110±1ºC×168h
Pourcentage de la résistance à la traction d'origine: ≤±30%
Pourcentage de l'allongement d'origine: ≤±30%
Test de pression à haute température: ≤50%
Test de choc thermique: Pas de fissure
Test de compatibilité: GB/T 33594
Test d'inflammabilité: GB/T 18380.12-2008
Test de vieillissement artificiel: GB/T 33594
Test d'impact à basse température: -40ºC×16H, Pas de fissure
Stress chimique acide: Solution N-acide oxalique alcaline, solution N-hydroxyde de sodium:GB/T 33594
Roulement de véhicule: Exigences et méthodes d'essai conformes à GB/T 20234.1-2015 7.21 |
Spécifications de performance supplémentaires
| Test de résistance à l'écrasement: GB/T 33594 |
Test de courbure: GB/T 33594 |
| Rayon de courbure min.: 6×OD |
Résistance à l'abrasion: ≥2000 cycles |
| Résistance aux produits chimiques: GB/T 33594 |
Spécifications de la structure du câble
| N° |
Conducteur mm² |
Structure (N/mm) |
Diamètre du conducteur (mm) |
Conducteur |
Épaisseur (mm) |
MATÉRIAU |
OD de l'isolation (mm) |
Résistance du conducteur à 20ºC (Ω/KM) |
| EV-YJ |
1.5 |
48/0.20 |
1.60 |
cuivre |
0.6 |
silicone |
2.90±0.15 |
≤12.7 |
| EV-YJ |
2.5 |
80/0.20 |
2.06 |
cuivre |
0.7 |
silicone |
3.50±0.15 |
≤7.60 |
| EV-YJ |
4 |
128/0.20 |
2.62 |
cuivre |
0.8 |
silicone |
4.30±0.15 |
≤4.71 |
| EV-YJ |
6 |
196/0.20 |
3.50 |
cuivre |
0.8 |
silicone |
5.10±0.20 |
≤3.14 |
| EV-YJ |
10 |
322/0.20 |
4.50 |
cuivre |
1.00 |
silicone |
6.70±0.20 |
≤1.82 |
| EV-YJ |
16 |
513/0.20 |
5.70 |
cuivre |
1.10 |
silicone |
8.00±0.30 |
≤1.16 |
| EV-YJ |
25 |
798/0.20 |
7.10 |
cuivre |
1.3 |
silicone |
9.80±0.30 |
≤0.743 |
| EV-YJ |
35 |
1121/0.20 |
8.50 |
cuivre |
1.3 |
silicone |
11.40±0.30 |
≤0.527 |
| EV-YJ |
50 |
1596/0.20 |
10.10 |
cuivre |
1.50 |
silicone |
13.50±0.30 |
≤0.368 |
| EV-YJ |
70 |
2242/0.20 |
12.10 |
cuivre |
1.50 |
silicone |
15.50±0.40 |
≤0.259 |
| EV-YJ |
95 |
3034/0.20 |
14.10 |
cuivre |
1.50 |
silicone |
17.50±0.50 |
≤0.196 |
Caractéristiques principales
- Conducteur: Fil de cuivre recuit nu flexible
- Isolation: Silicone
- Choix de gaine noire, orange, rouge ou jaune bleue
- Options d'isolation simple et double disponibles
- Tailles en MM² (style européen): 4 mm² à 240 mm²
- Tailles AWG (style nord-américain): 0 AWG-10 AWG
- Large plage de température: -60°C à 200°C
- Apparence à faible viscosité
| Marque |
LINKE |
Section transversale (mm²) |
0.01-500mm² |
| Jauge de fil (AWG) |
[par exemple, 24 AWG, 28 AWG] |
Conducteur |
Cuivre étamé / cuivre nu, selon les exigences du client |
| Matériau d'isolation |
PVC/TPU/Caoutchouc silicone/PE/PP/XLPE/Nylon/autre |
Matériau de la gaine |
[PVC/PU/Caoutchouc/Tressage/etc.] |
| Certifications |
RoHS/REACH/UL/CE/IP68/etc. |
Longueur personnalisée |
[par exemple, 1m, 3ft, 5m ±5% de tolérance] |
| Type de câble |
[Médical/Alimentation/Audio/Coaxial/Électrique/Automobile/Stockage d'énergie//etc.] |
Blindage |
[Blindé/Non blindé/Blindage tressé] |
| Impédance |
[par exemple, 75Ω (pour câbles coaxiaux)] |
Impression/Logo |
[Texte/Étiquette/Logo, max. 20 caractères] |
| Rayon de courbure |
[par exemple, ≥5× diamètre du câble] |
Courant nominal |
[par exemple, 5A] |
| Tension nominale |
[par exemple, 30V AC/DC] |
Matériau du connecteur |
[Plaqué or/Plaqué nickel/Laiton/etc.] |
| Connecteurs |
[par exemple, USB Type-C, Jack 3.5mm, RJ45] |
Gaine |
XLPE ou PE ou PVC CAOUTCHOUC |
| Délai de livraison |
7-14 jours après confirmation de la commande |
Couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| température |
Moins 70°C à 350°C (-70°C ~ 350°C) |
Emballage |
Rouleau/boîte/plaque/Personnalisé |
| Services de support |
câble personnalisé, solutions de bout en bout, y compris coupe de précision, sertissage et installation de cosses (spécifier le matériau, par exemple, cuivre/plaqué nickel) |
Certifications de qualité
Nos produits répondent aux normes internationales suivantes:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conducteur unique, isolation thermoplastique)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 et ISO13485, TS16949
CNR - Matériel de câblage d'appareils
Câble simple isolé PVC extrudé, nominal 105°C, 1000V, Classe I, Groupe A, B, ou AB, FT1 et/ou FT2
Câble à gaine non intégrale PVC extrudé, nominal 105°C, 1000V, Classe I, Classe ou Classe I/II, Groupe A, B, ou AB, FT1 et/ou FT2
Câble à gaine non intégrale TPU extrudé, nominal 80°C, 300V, Classe I, Classe ou Classe I/II, Groupe A, B, ou AB, FT1 et/ou FT2
Questions fréquemment posées
Êtes-vous un fabricant ou une société de négoce?
Nous sommes un fabricant professionnel. Nous pouvons contrôler votre commande du début à la fin. Bienvenue à nous rendre visite. Nous viendrons vous chercher à Shenzhen.
Comment puis-je obtenir un échantillon pour tester votre qualité?
Les échantillons sont gratuits pour vous. Les nouveaux clients doivent payer les frais de coursier.
Quelle est votre quantité minimale de commande?
Normalement 100m. Cependant, le câble est très lourd. Il est préférable de commander une quantité appropriée pour éviter les frais de transport élevés. Le transport maritime est la meilleure option.
Puis-je obtenir une réduction?
Cela dépend de votre quantité. Nous pouvons faire une réduction et prendre en charge le fret. Veuillez nous contacter.
Votre entreprise accepte-t-elle la production OEM?
Oui, nous pouvons imprimer le nom de votre entreprise, et nous personnalisons même la carte de qualité pour promouvoir votre entreprise.
