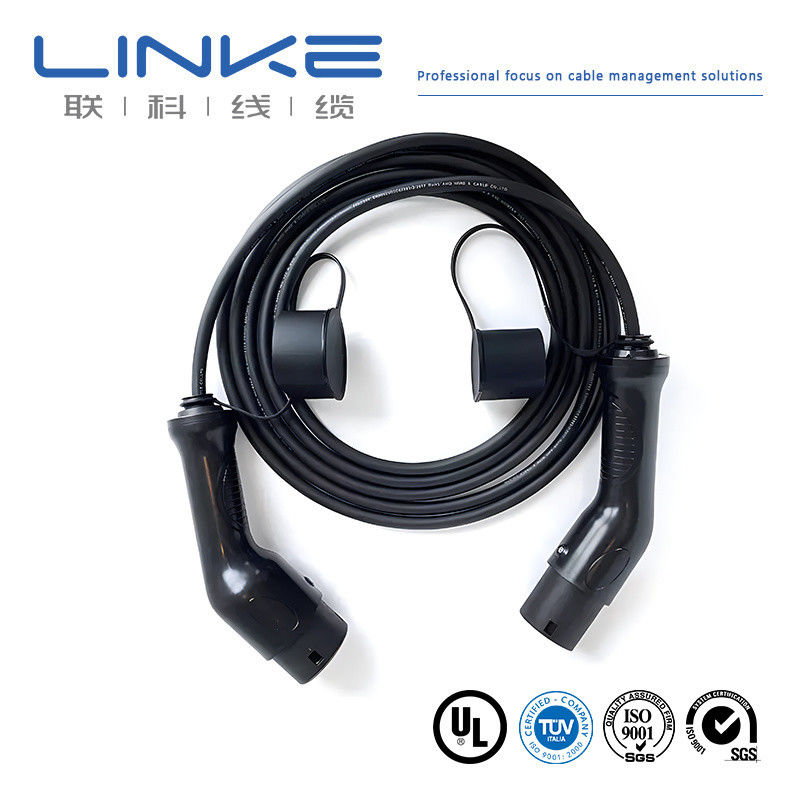

IEC 62196-2 Cable de recharge de véhicule électrique électrique avec certificat CE TUV et conducteur en cuivre nu pour station de recharge de véhicule électrique lent

Cable de station de recharge de véhicule électrique lent

Le câble de la station de recharge du véhicule électrique

Cable de chargeur électrique

Lieu d'origine:

Guangdong, Chine

Nom de marque:

Linke

Certification:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Nous contacter

Demandez un devis

Détails de produit

Numéro de modèle.:

Le véhicule doit être équipé d'un dispositif de contrôle de la circulation.

Méthode de charge:

Charge rapide

Type de fiche:

La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.

Conducteur:

cuivre nu

Structure:

3034/0. Je vous en prie.20

Veste:

Silicone

Utiliser:

Chargement

Service après-vente:

1 an

Taper:

Station de charge lente d'EV

Garantie:

1 an

Forfait Transport:

Rouler

Spécification:

Marque déposée:

Lien

Origine:

Chine

Code SH:

94054090

Capacité d'approvisionnement:

100000000

Taille du paquet:

60.00cm * 55.00cm * 50.00cm

Poids brut du colis:

30.000kg

Nombre d'interfaces de charge:

Une pile avec plusieurs charges

Emplacement:

utilisation privée

Installation:

Fixé au mur

Personnalisation:

Disponible

Frais d'expédition:

sur les frais d'expédition et le délai de livraison estimé.

Paiement initial Paiement intégral

Devise:

DOLLARS AMÉRICAINS$

Retours et remboursements:

Vous pouvez demander un remboursement jusqu'à 30 jours après réception des produits.

Matériau conducteur:

Cuivre/Cuivre étamé

Type de conducteur:

Fil torsadé

Matériau extérieur:

personnaliser : PVC, PE, LSFOH, caoutchouc de silicone

matériaux isolants:

personnaliser : PVC, PE, XLPE, EPR, SIR

Caractéristiques:

0,1-450 mm²

Tension nominale:

300-600V

température nominale:

-60 ± 200 ℃

Couleur:

Personnaliser

Taper:

Isolé

Certification:

UL;ISO9001;ISO13485;IATF16949;TPU

Emballer:

Par rouleau

Cœur:

Multiple

Délai de mise en œuvre:

7-15 jours

Mettre en évidence:

Cable de station de recharge de véhicule électrique lent

Le câble de la station de recharge du véhicule électrique

Cable de chargeur électrique

Conditions de paiement et d'expédition

Quantité de commande min

1 000 m

Prix

Négociable

Détails d'emballage

Selon la condition

Délai de livraison

7 à 15 jours

Conditions de paiement

预付款 +发货付尾款 Je vous en prie.

Capacité d'approvisionnement

50000M/DAY

Produits connexes

Vidéo

IEC 62196-2 Cable de recharge de véhicule électrique électrique avec certificat CE TUV et conducteur en cuivre nu pour station de recharge de véhicule électrique lent

Obtenez le meilleur prix

Vidéo

Câble EV HV ignifuge certifié UL TUV avec gaine en PVC et isolation XLPE

Obtenez le meilleur prix

Vidéo

Barre omnibus flexible en cuivre de 1200A AMP

Obtenez le meilleur prix

Vidéo

10-30AWG câble électrique à fil de cuivre en conserve FEP Isolation UL1330 câble électrique pour applications à haute température

Obtenez le meilleur prix

Nous contacter

86-0769-81776230

86-18665106395

sales@linkecable.com

Contactez-nous maintenant

Description de produit

Station de recharge lente pour VE avec prise IEC 62196-2

Câble de recharge professionnel pour VE avec certificat CE TUV pour des applications de recharge lente fiables

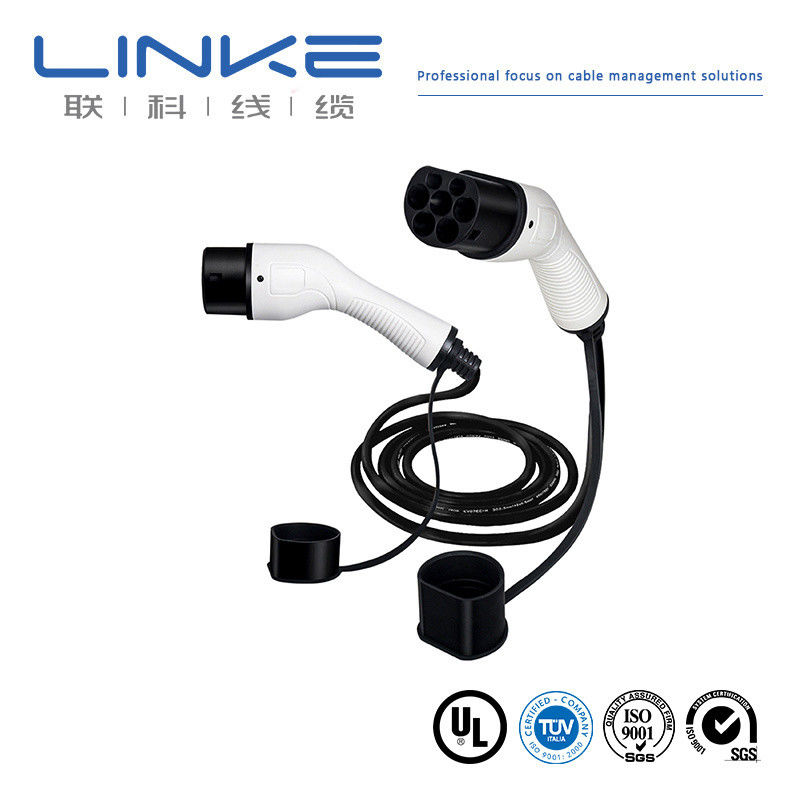

Images du produit

Spécifications techniques

Construction du câble

Spécification	Détails
Nom du câble	Câble VE
Spécification du câble	2C80mm²+1C25mm²+2C4mm²+(3C0.75mm²)(P2)+(7C*0.75mm²) Conforme RoHS

Détails du conducteur

Article	Matériau	Taille	Diamètre extérieur (réf.)
A: 2C*80mm²	Cuivre nu toronné	2580/0.20 ±0.008mm	12.40±0.25mm
B: 1C*25mm²	Cuivre nu toronné	798/0.20 ±0.008mm	7.00±0.20mm
C: 1C*4mm²	Cuivre nu toronné	224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar	2.70±0.15mm
D: (3C*0.75mm²)(P2)	Cuivre nu toronné	40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar	1.40±0.10mm
E: (7C*0.75mm²)	Cuivre nu toronné	40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar	1.40±0.10mm

Propriétés d'isolation

Composant	Matériau	Épaisseur moyenne minimale	Épaisseur minimale en tout point	Diamètre extérieur
Isolation	Thermoplastique (EF2585,85±3A)	1.60mm	1.34mm	15.60±0.40mm
Dans la gaine	TPE	0.60mm	0.42mm	7.20±0.25mm / 9.70±0.25mm

Construction du câblage

Composant	Détails
Remplissage	Corde PP renforcée
Matériau	Intissé (≥25% de recouvrement)
Assemblage	2C80mm²+1C25mm²+2C4mm²+(3C0.75mm²)(P2)+(7C*0.75mm²)

Spécifications de la gaine

Paramètre	Valeur
Matériau	TPU
Épaisseur moyenne minimale	2.80mm
Épaisseur minimale en tout point	2.28mm
Diamètre extérieur	38.00+0.6/-1.00mm

Caractéristiques électriques

Paramètre	Valeur
Tension nominale	CC 1000V
Température nominale	Gaine : -40~90ºC Isolation : -40~125ºC
Résistance maximale du conducteur (20ºC)	A: 0.242Ω/km B: 0.78Ω/km C: 4.95Ω/km D&E: 26Ω/km
Tension de tenue de l'isolation	CA 2.5kV/5min, courant de fuite ≤5mA
Tension de tenue du câble terminé	CA 3.5kV/15min, courant de fuite ≤5mA
Résistance d'isolement minimale (20ºC)	500MΩ.km

Propriétés physiques

Propriété	Valeur
Résistance à la traction	≥20MPa
Allongement	≥300%
Condition vieillie	110±1ºC*168h
Pourcentage de la résistance à la traction d'origine	≤±30%
Pourcentage de l'allongement d'origine	≤±30%
Test de flamme	GB/T 18380.12-2008
Test d'impact à basse température	-40ºC*16H, Pas de fissure
Rayon de courbure minimal	6*OD
Résistance à l'abrasion	≥2000 fois

Images supplémentaires du produit

IEC 62196-2 Cable de recharge de véhicule électrique électrique avec certificat CE TUV et conducteur en cuivre nu pour station de recharge de véhicule électrique lent

Marque	LINKE	Section transversale (mm²)	0.01-500mm²
Jauge de fil (AWG)	[par exemple, 24AWG, 28AWG]	Conducteur	Cuivre étamé / cuivre nu, selon les exigences du client
Matériau d'isolation	PVC/TPU/Caoutchouc silicone/PE/PP/XLPE/Nylon/autre	Matériau de la gaine	[PVC/PU/Caoutchouc/Tresse/etc.]
Certifications	RoHS/REACH/UL/CE/IP68/etc.	Longueur personnalisée	[par exemple, 1m, 3ft, 5m ±5% de tolérance]
Type de câble	[Médical/Alimentation/Audio/Coaxial/Électrique/Automobile/Stockage d'énergie//etc.]	Blindage	[Blindé/Non blindé/Blindage tressé]
Impédance	[par exemple, 75Ω (pour les câbles coaxiaux)]	Impression/Logo	[Texte/Étiquette/Logo, max. 20 caractères]
Rayon de courbure	[par exemple, ≥5× diamètre du câble]	Courant nominal	[par exemple, 5A]
Tension nominale	[par exemple, 30V AC/DC]	Matériau du connecteur	[Plaqué or/Plaqué nickel/Laiton/etc.]
Connecteurs	[par exemple, USB Type-C, Jack 3.5mm, RJ45]	Gaine	XLPE ou PE ou PVC CAOUTCHOUC
Délai de livraison	7-14 jours après confirmation de la commande	Couleurs	[Noir/Blanc/Rouge/Pantone personnalisé/etc.]
température	Moins 70°C à 350°C (-70°C ~ 350°C)	Emballage	Rouleau/boîte/plaque/Personnalisé
Services de support	câble personnalisé, solutions complètes, y compris la découpe précise, le sertissage et l'installation de cosses (spécifier le matériau, par exemple, cuivre/plaqué nickel)

IEC 62196-2 Cable de recharge de véhicule électrique électrique avec certificat CE TUV et conducteur en cuivre nu pour station de recharge de véhicule électrique lent

Caractéristiques principales

Conducteur : Fil de cuivre nu recuit flexible
Isolation : Matériau silicone de haute qualité
Disponible en couleurs de gaine Noir, Orange, Rouge, Jaune ou Bleu
Options d'isolation simple et double disponibles
Tailles en mm² (style européen) : 4 mm² à 240 mm²
Tailles en AWG (style nord-américain) : 0AWG-10AWG
Large plage de température : -60°C à 200°C
Apparence à faible viscosité pour une manipulation facile

Certifications et normes

Nos certifications de qualité

Normes UL : UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
Certifications UL supplémentaires : UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, UL2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
Systèmes de gestion de la qualité ISO9001 et ISO13485, TS16949
Certification CNR - Matériel de câblage d'appareils
Câble simple isolé PVC extrudé, nominal 105°C, 1000V, Classe I, Groupe A, B, ou AB, FT1 et/ou FT2
Câble à gaine non intégrale PVC extrudé, nominal 105°C, 1000V, Classe I, Classe ou Classe I/II, Groupe A, B, ou AB, FT1 et/ou FT2
Câble à gaine non intégrale TPU extrudé, nominal 80°C, 300V, Classe I, Classe ou Classe I/II, Groupe A, B, ou AB, FT1 et/ou FT2

Questions fréquemment posées

Êtes-vous un fabricant ou une société de négoce ?

Nous sommes un fabricant professionnel. Nous pouvons contrôler votre commande du début à la fin. Bienvenue à nous rendre visite. Nous viendrons vous chercher à Shenzhen.

Comment puis-je obtenir un échantillon pour tester votre qualité ?

Les échantillons sont gratuits pour vous. Les nouveaux clients doivent payer les frais de coursier.

Quelle est votre quantité minimale de commande ?

Normalement 100m. Cependant, le câble est très lourd. Il est préférable de commander une quantité appropriée pour éviter les frais de transport élevés. Le transport maritime est la meilleure option.

Puis-je obtenir une réduction ?

Cela dépend de votre quantité. Nous pouvons accorder une réduction et prendre en charge les frais de transport. Veuillez nous contacter.

Votre entreprise accepte-t-elle la production OEM ?

Oui, nous pouvons imprimer le nom de votre entreprise, et nous personnalisons même la carte de qualité pour promouvoir votre entreprise.
