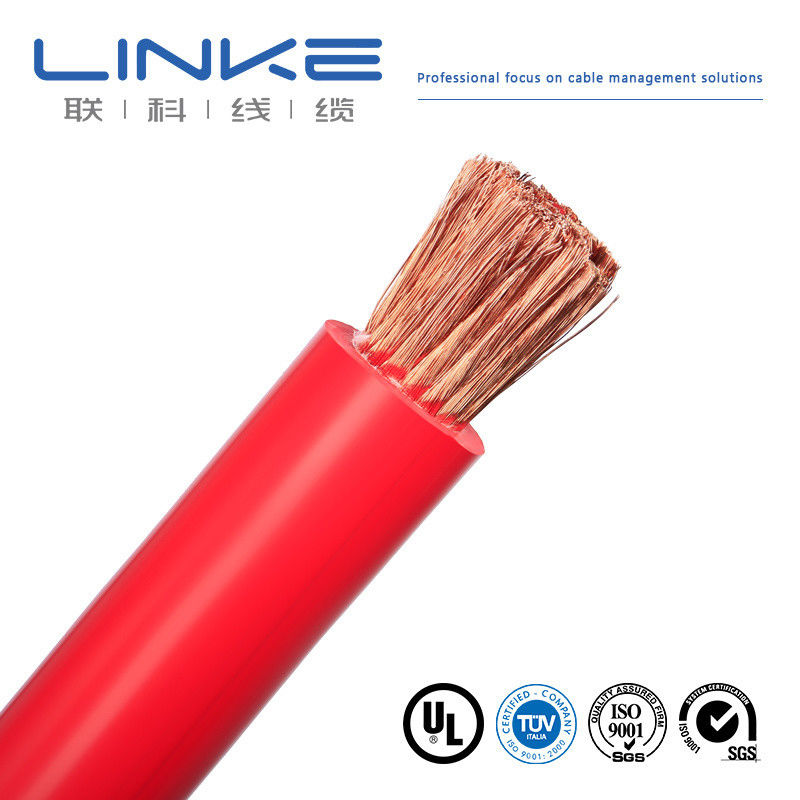

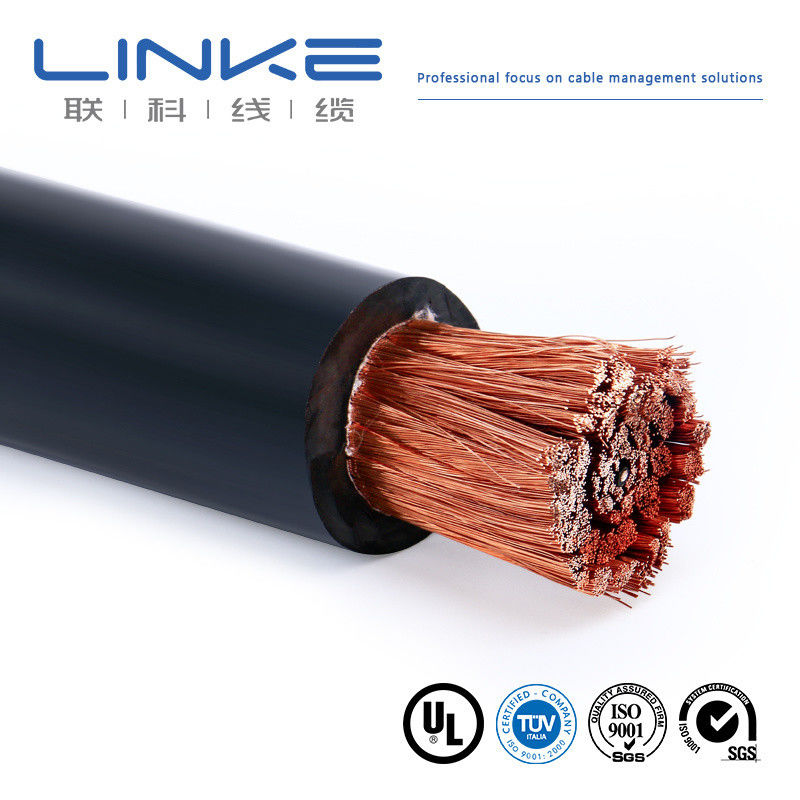

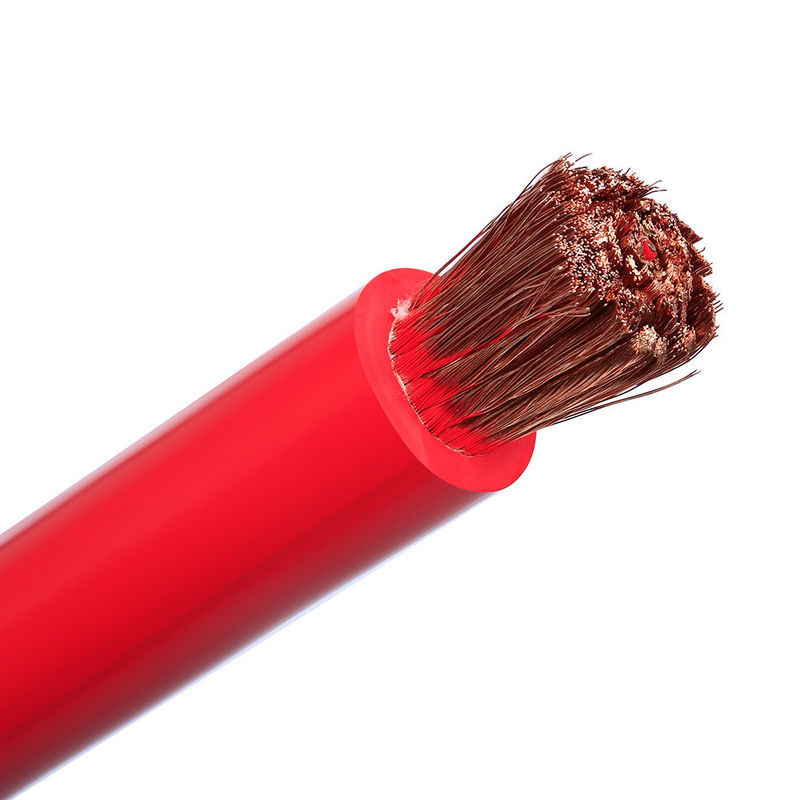

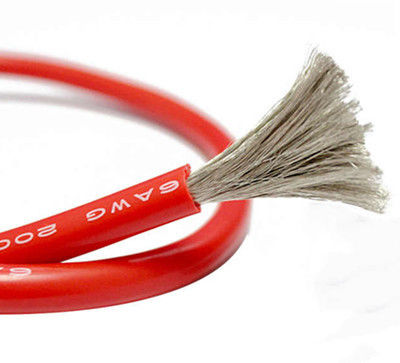

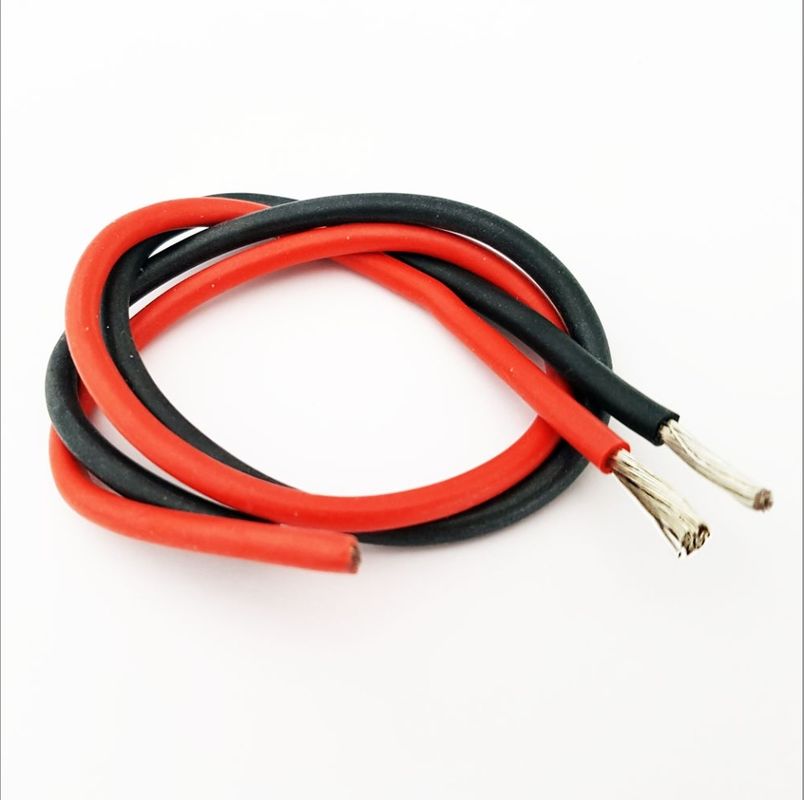

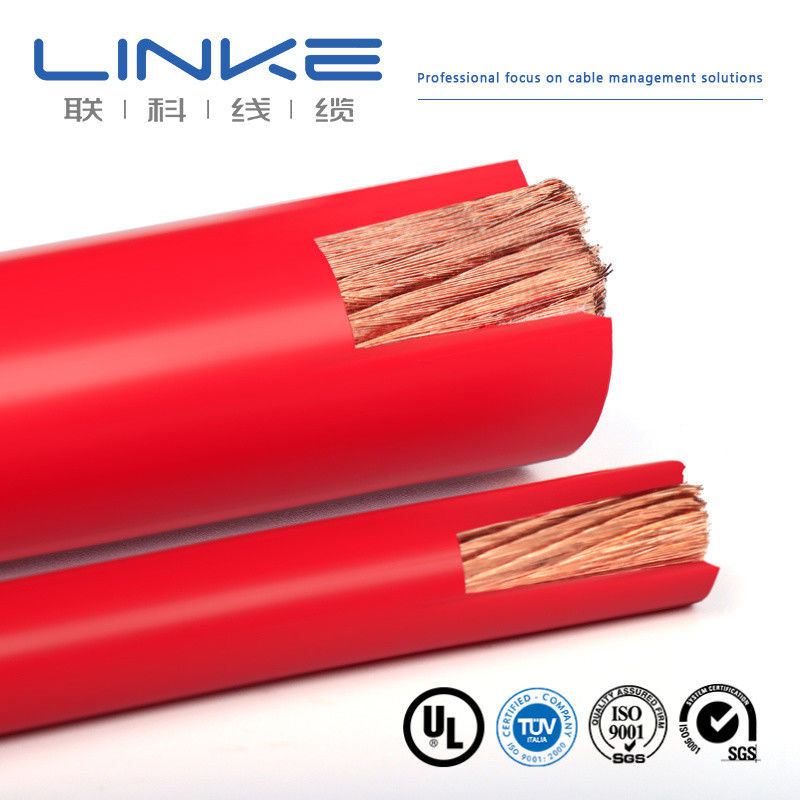

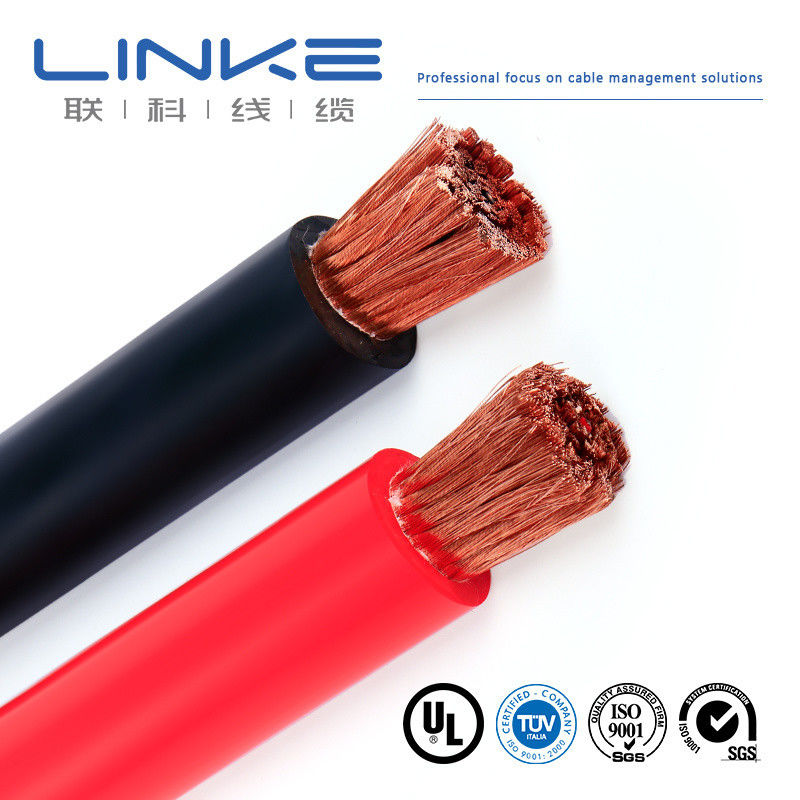

Cable de cuivre isolé en silicone résistant à l'usure
Fil de silicone à haute souplesse conçu pour les installations électriques dans des environnements exigeants
Le caoutchouc de silicone est un matériau très recherché pour les câbles isolants qui doivent conduire l'électricité dans des environnements difficiles, y compris les applications sujettes au feu.Ces câbles offrent des performances exceptionnelles avec une résistance à l'air chaud de longue durée jusqu'à 180-200°CEn outre, ils offrent une excellente souplesse même à basses températures de -40°C, assurant une performance fiable dans des conditions extrêmes.
Spécifications techniques
| Spécification |
Détails |
| La composition du produit |
Conducteurs en cuivre plaqués en étain, en fil fin |
| Isolement |
à base de silicone |
| Radius de flexion minimum |
Installation fixe: 6 fois le diamètre extérieur, courbe simple: 3 fois le diamètre du câble |
| Voltage nominal |
U0/U: 300/500 V |
| Voltage de test |
2,000 V |
| Plage de température |
-50°C à +180°C (200°C à court terme) |
| Classification |
L'identifiant de la classe ETIM 5.0: EC000993; la description de la classe ETIM 5.0: câble à un seul cœur |
Caractéristiques du produit
- Sans halogène selon la norme IEC 60754-1 (quantité de gaz acide halogène)
- Corrosivité des gaz de combustion selon la norme CEI 60754-2 ( degré d'acidité)
- Résistant à la flamme conformément à la CEI 60332-1-2
- Résistant à une multitude d'huiles, d'alcools, de graisses végétales et animales et de substances chimiques
- Une ventilation adéquate doit être assurée, car les propriétés mécaniques diminuent à partir de +100°C en l'absence d'air.
| Marque |
À gauche |
Section transversale (mm2) |
0.01 à 500 mm2 |
| L'écartement entre les différents types de câbles est déterminé par le type de câble. |
[par exemple, 24AWG, 28AWG] |
Conducteur |
Copper en conserve / cuivre nu, selon les exigences du client |
| Matériau d'isolation |
Les matières premières utilisées pour le traitement de l'huile de lin sont les matières premières suivantes: |
Matériau de la veste |
[PVC/PU/ caoutchouc/tissé/etc.] |
| Certifications |
Les données relatives à l'utilisation du produit doivent être transmises à l'autorité compétente de l'État membre dans lequel le produit est commercialisé. |
Longueur personnalisée |
[par exemple, 1m, 3ft, 5m ± 5% de tolérance] |
| Type de câble |
[médical/électricité/audio/coaxial/électrique/automobile/stockage d'énergie/etc.] |
Écran |
[Écran protégé/Non protégé/Écran en trame] |
| Impédance |
[par exemple, 75Ω (pour les câbles coaxiaux) ] |
Impression/logo |
[Texte/étiquette/logo, maximum 20 caractères] |
| Radius de courbure |
[par exemple, diamètre du câble ≥ 5*] |
Notation actuelle |
[par exemple, 5A] |
| Rating de la tension |
[par exemple, 30 V CA/CC] |
Matériau du connecteur |
[Aurorisée/nickelée/laiton/etc.] |
| Des connecteurs |
[par exemple, USB de type C, prise 3,5 mm, RJ45] |
Vêtement |
Le produit doit être présenté dans un emballage de qualité supérieure. |
| Délai de livraison |
7 à 14 jours après confirmation de la commande |
Les couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| température |
Minus 70°C à 350°C ((-70°C ~ 350°C) |
Le paquet |
Rouleau/boîte/plaque/Affaires |
| Services de soutien |
câble sur mesure, solutions de bout en bout, y compris la découpe précise, le crimpage et l'installation de boutons (spécifier le matériau,par exemple, en cuivre/nickel) |
Laboratoire indépendant • Équipement d'essai complet • Contrôle de qualité complet
Nous testons chaque produit selon des normes strictes pour assurer une qualité supérieure et des performances fiables.
| Je ne veux pas. |
Point d'essai |
Condition d'essai |
Exigence de test |
Données d'essai |
Résultat |
| 1 |
Inspection de la structure |
1. Conformément au tableau des dimensions du fil2. épaisseur minimale ≥ 80% de l'épaisseur moyenne |
Conforme au tableau de taille du fil |
Se référer au dossier d'essai |
Passez. |
| 2 |
Choc thermique |
Enroulez l'échantillon sur une tige de fer de taille spécifiée, placez-le dans un four de vieillissement à une température spécifiée pendant 1 heure, refroidir l'échantillon à température ambiante pendant au moins 30 minutes, puis observez l'échantillon |
Aucune fissure sur la surface de l'échantillon |
Pas de fissures |
Passez. |
| 3 |
Déformation par chaleur |
1. Mesurer l'épaisseur de l'échantillon (position de mesure de la marque) 2. Placer l'échantillon et le dispositif d'essai dans un four de vieillissement pour préchauffer à la température spécifiée pendant 1 heure3.Placer l'échantillon sous la colonne de pression de l'appareil d'essai pendant 1 heure4. Mesurer à nouveau l'épaisseur de l'échantillon à la même position |
1. l'échantillon ne doit pas être fissuré par une colonne de pression ou exposé au conducteur2. réduction de l'épaisseur ≤ 50% |
Se référer au dossier d'essai |
Passez. |
| 4 |
FT2 |
Appliquer une flamme standard à une hauteur de 125 mm une fois |
1. la flamme ne doit pas se propager sur toute sa longueur2. la flamme ne doit pas se propager aux matériaux inflammables à proximité |
Se référer au dossier d'essai |
Passez. |
| 5 |
Le vieillissement |
1. Prenez cinq sections d'une gaine de 200 mm de long. 2. Placez les échantillons dans un four de vieillissement à 158 °C pendant 168 heures.puis tester l'allongement à la rupture et la résistance à la traction |
1. allongement avant vieillissement ≥ 300%, allongement après vieillissement ≥ 80% de celui avant vieillissement 2. résistance à la traction avant vieillissement > 1,41 kg/mm2, résistance à la traction après vieillissement ≥ 80% de celle avant vieillissement |
Se référer au dossier d'essai |
Passez. |
| 6 |
Le coup de froid |
Conserver l'échantillon dans une boîte à basse température à une température spécifiée pendant 4 heures, échantillon de vent sur une tige de fer de taille spécifiée avec des tours spécifiés,enroulement complet dans les 30 secondes suivant le retrait de l'échantillon de la boîte à basse température |
Aucune fissure sur la surface de l'échantillon |
Pas de fissures |
Passez. |
| 7 |
Résistance du conducteur |
Mesurer la résistance du conducteur de base d'un mètre avec le résistomètre CC |
À 20°C, résistance de 8AWG ≤ 2,23Ω/km |
Se référer au dossier d'essai |
Passez. |
Linke cable technology (DongGuan) Co. Ltd. se sont concentrés sur la R & D et la
Il s'agit d'un projet qui vise à fournir des solutions professionnelles au secteur du câble et du fil,notamment pour les
Il contient:
Un câble robot humanoïde,
un câble d'alimentation ou de transmission de données,
câble semi-conducteur/cable automatique industriel,
câble de capteur,
Un nouveau câble d'énergie.
Fil de beauté médicale,
câble à fil UL,
Linke Cable dispose de capacités de développement de produits et de capacités techniques diversifiées pour soutenir
Nous avons obtenu l'autorisation suivante: UL 758,CCC,RoHs,REACH,CE;
avoir obtenu le système de gestion de la qualité suivant:ISO 9001-2015 ((Tous les produits); ISO 13485
(appareils et instruments médicaux),IATF 16949 (industrie automobile)
Certifications et normes
- Les normes UL sont les suivantes: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (conducteur unique, isolation thermoplastique)
- Les normes UL supplémentaires sont les suivantes: UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919,Le produit doit être présenté dans la boîte de conserve., UL20886, UL21664
- La gestion de la qualité est assurée par les normes ISO9001, ISO13485, TS16949.
- Matériau de câblage d'appareil CNR: PVC isolé extrudé unique, à 105 °C, 1000 V, classe I, groupe A, B ou AB, FT1 et/ou FT2
- Cable en PVC non intégré en jaquette extrudé: à 105°C, 1000V, classe I, classe I ou classe I/II, groupe A, B ou AB, FT1 et/ou FT2
- TPU extrudé non intégré câble en gaine: à 80°C, 300V, classe I, classe I ou classe I/II, groupe A, B ou AB, FT1 et/ou FT2
