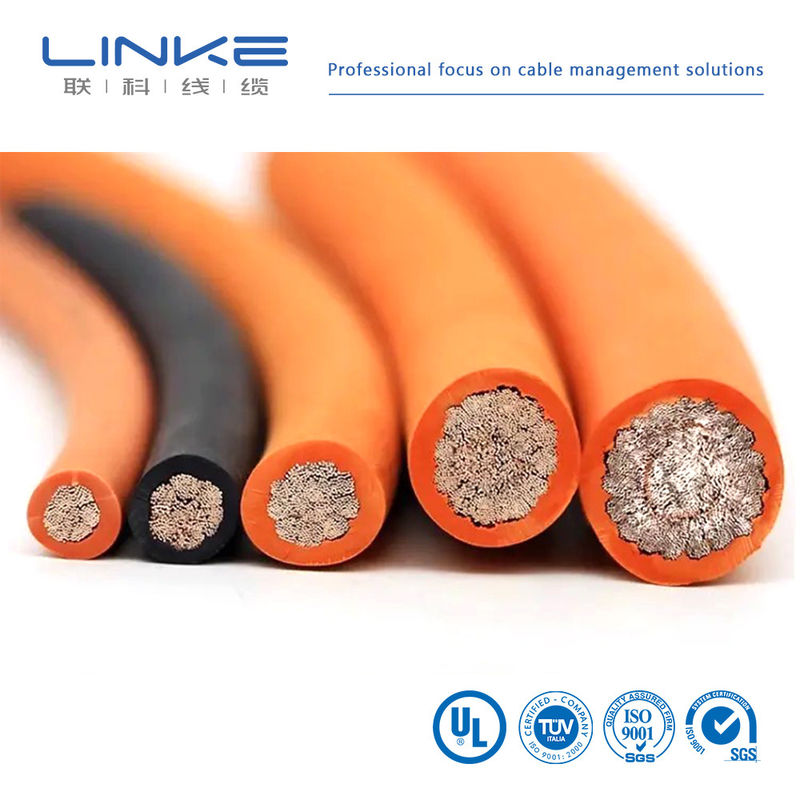

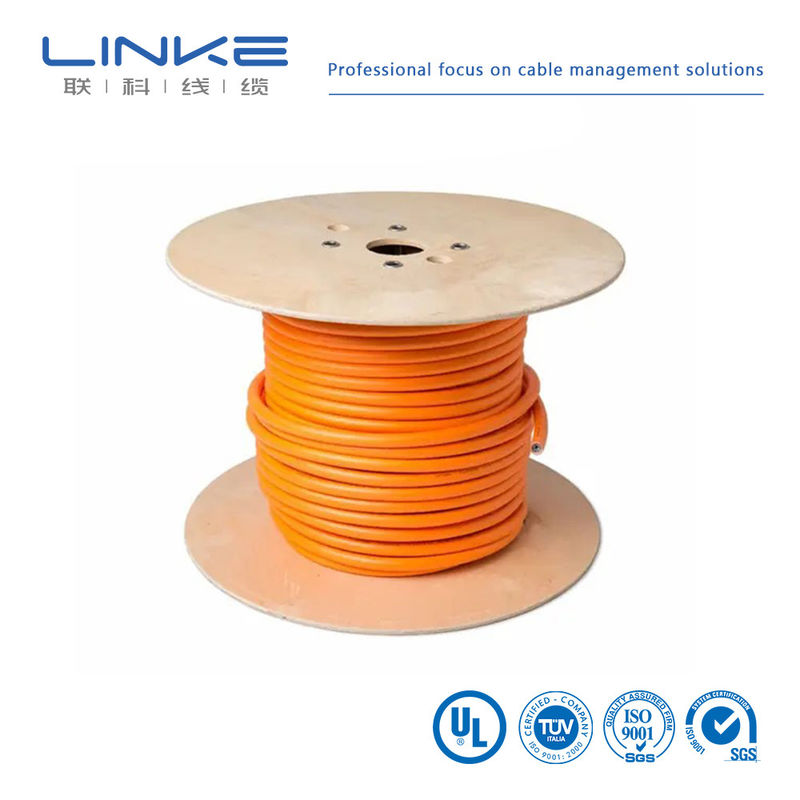

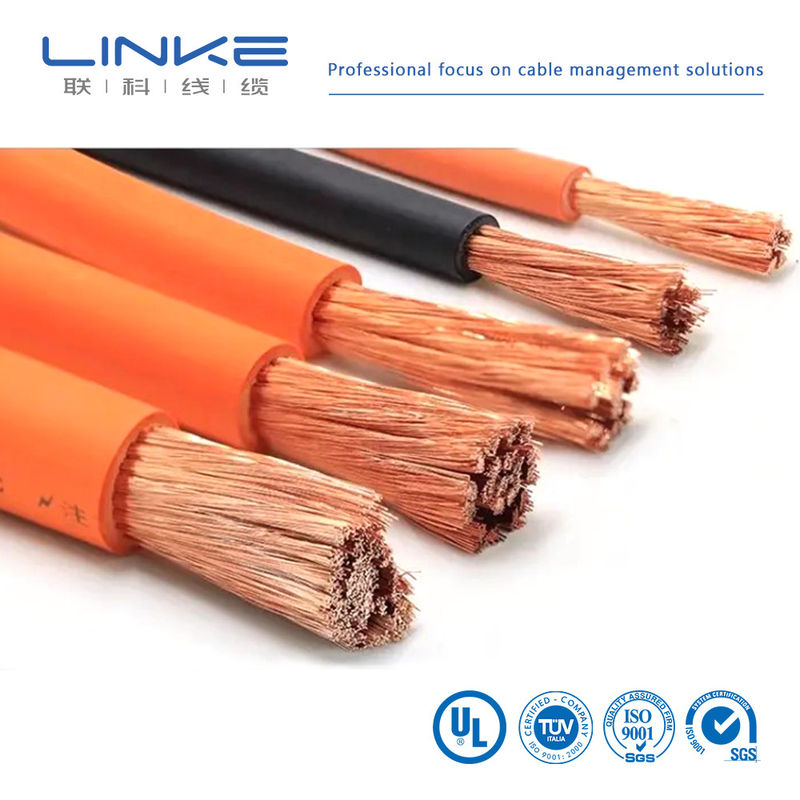

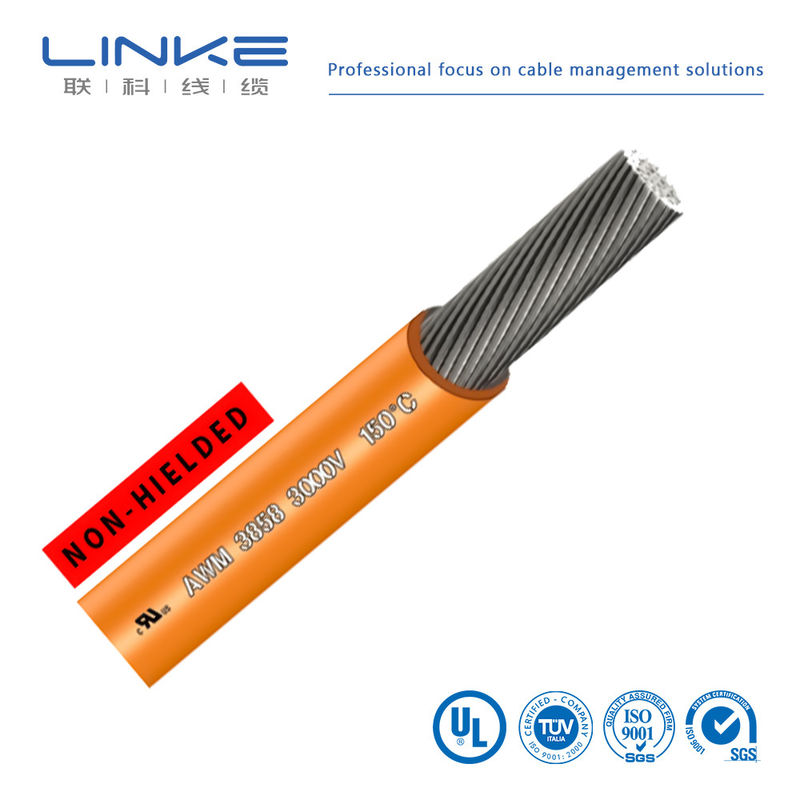

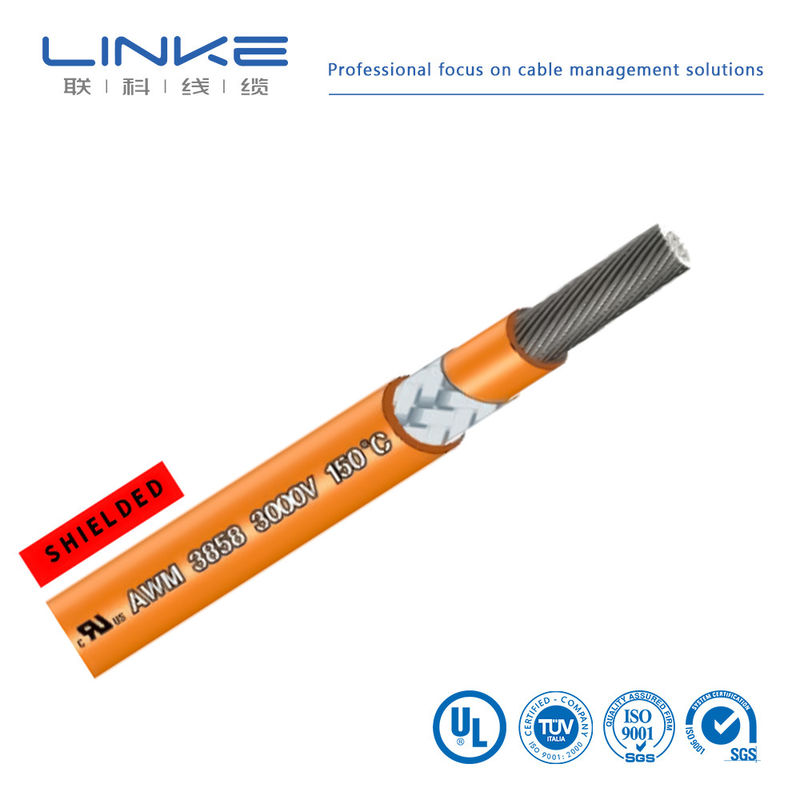

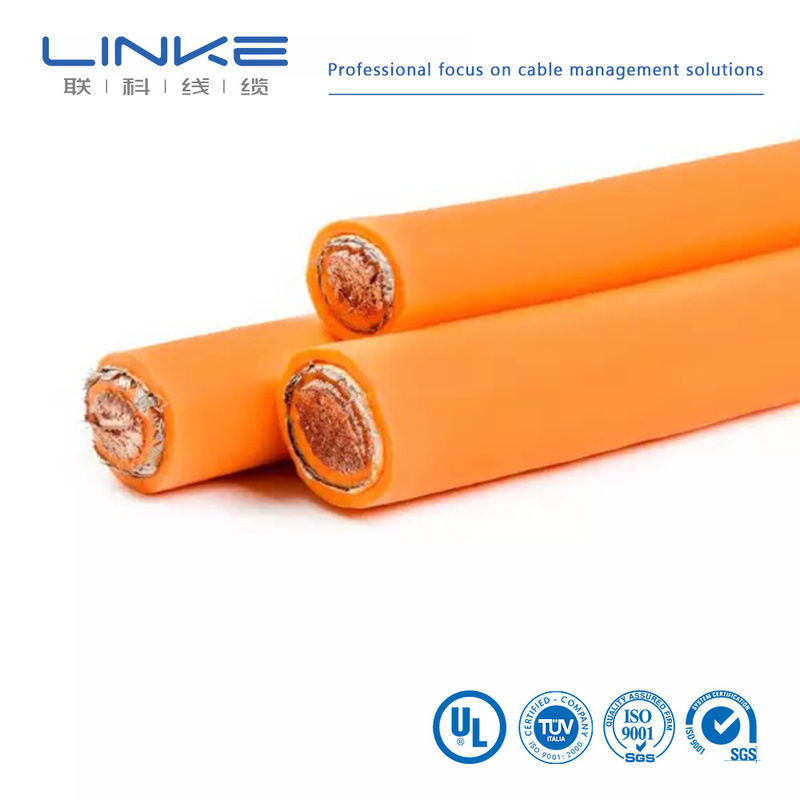

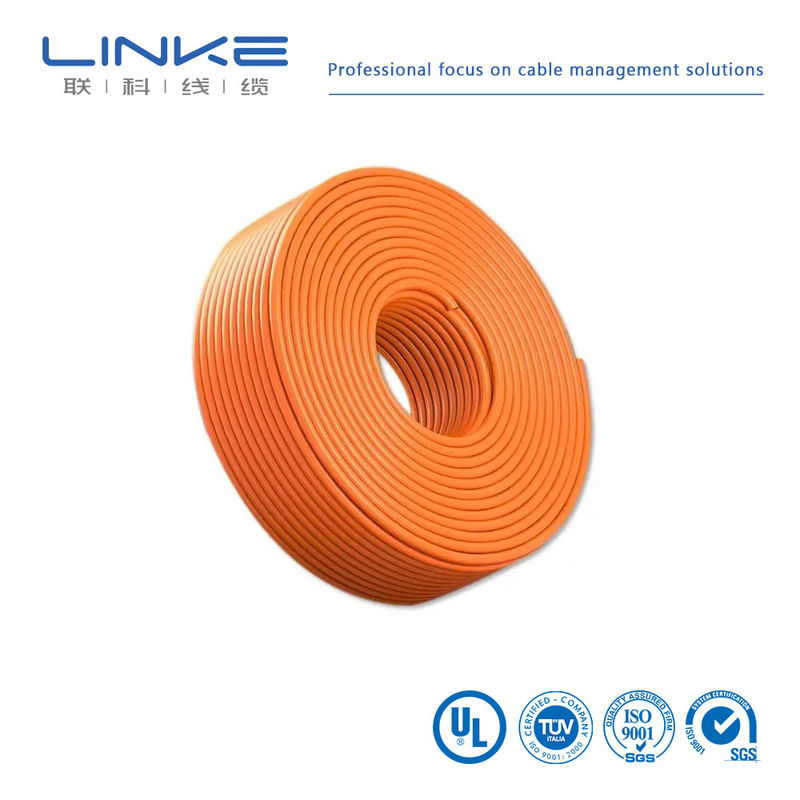

Cable en caoutchouc de silicone UL3858 en cuivre en conserve Cable électrique haute tension à tension nominale de 3000V

Non.

Article de test

Conditions d'essai

Exigence de test

Données de test

Résultat

1

Inspection des structures

1. Se conformer au tableau des tailles de fils2. Épaisseur minimale ≥ 80 % de l'épaisseur moyenne

Se conformer au tableau des tailles de fils

Se référer au dossier de test

Passer

2

Choc thermique

Enroulez l'échantillon sur une tige de fer de taille spécifiée, placez-le dans un four de vieillissement à la température spécifiée pendant 1 heure, refroidissez l'échantillon à température ambiante pendant au moins 30 minutes, puis observez l'échantillon.

Aucune fissure sur la surface de l'échantillon

Pas de fissures

Passer

3

Déformation thermique

1. Mesurez l'épaisseur de l'échantillon (marquez la position de mesure)2. Placer l'échantillon et le dispositif de test dans un four de vieillissement pour les préchauffer à la température spécifiée pendant 1 heure3. Placer l'échantillon sous la colonne de pression du dispositif de test pendant 1 heure4. Mesurer à nouveau l'épaisseur de l'échantillon à la même position

1. L'échantillon ne doit pas être fissuré par la colonne de pression ou exposer le conducteur2. Réduction d'épaisseur ≤ 50%

Se référer au dossier de test

Passer

4

FT2

Appliquer une fois une flamme standard à une hauteur de 125 mm

1. La flamme ne doit pas se propager sur toute sa longueur2. La flamme ne doit pas se propager aux matériaux inflammables à proximité

Se référer au dossier de test

Passer

5

Vieillissement

1. Prenez cinq sections de gaine de 200 mm de long2. Placer les échantillons dans un four de vieillissement à 158 ℃ pendant 168 heures3. Après avoir retiré les échantillons, placez-les à température ambiante 23 ± 5 ℃ pendant 16 heures, puis testez l'allongement à la rupture et la résistance à la traction.

1. Allongement avant vieillissement ≥ 300 %, allongement après vieillissement ≥ 80 % de celui avant vieillissement2. Résistance à la traction avant vieillissement > 1,41 kg/mm², résistance à la traction après vieillissement ≥ 80 % de celle avant vieillissement

Se référer au dossier de test

Passer

6

Courbure à froid

Conserver l'échantillon dans une boîte à basse température à la température spécifiée pendant 4 heures, ventiler l'échantillon sur une tige de fer de taille spécifiée avec des tours spécifiés, terminer l'enroulement dans les 30 secondes suivant le retrait de l'échantillon de la boîte à basse température.

Aucune fissure sur la surface de l'échantillon

Pas de fissures

Passer

7

Résistance du conducteur

Mesurez la résistance d'un conducteur central d'un mètre avec un compteur de résistance CC

À 20℃, résistance de 8AWG ≤ 2,23Ω/km

Se référer au dossier de test

Passer
