Câble électrique automobile 300V 110 cœurs
Câble automobile haut de gamme conçu pour les applications de câblage interne et externe des véhicules avec certification UL2464.
Spécifications du produit
Numéro de style UL : 2464
Tension nominale : 300V
Température nominale : 80°C
Norme : UL758/UL1581
Applications
Câblage interne ou interconnexion externe d'équipements électroniques dans les applications automobiles et industrielles.
Informations de marquage
E364879 AWM 2464 **AWG VW-1 80°C 300V C AWM I A 80°C 300V FT1 Linke Cable
Spécifications techniques
| Taille du conducteur (AWG) |
Construction (N°/mm) |
Diamètre (mm) |
Épaisseur nominale (mm) |
Diamètre (mm) |
Cœur |
Taux de blindage (%) |
Épaisseur nominale (mm) |
Diamètre (mm) |
Cuivre nu (Ω/KM) |
Cuivre étamé (Ω/KM) |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 2 | Optionnel | 0.76 | 3.50±0.10 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 3 | Optionnel | 0.76 | 3.70±0.15 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 4 | Optionnel | 0.76 | 3.90±0.15 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 2 | Optionnel | 0.76 | 3.70±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 3 | Optionnel | 0.76 | 3.90±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 4 | Optionnel | 0.76 | 4.20±0.15 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 2 | Optionnel | 0.76 | 4.10±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 3 | Optionnel | 0.76 | 4.30±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 4 | Optionnel | 0.76 | 4.70±0.15 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 2 | Optionnel | 0.76 | 4.50±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 3 | Optionnel | 0.76 | 4.80±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 4 | Optionnel | 0.76 | 5.10±0.15 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 2 | Optionnel | 0.76 | 5.10±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 3 | Optionnel | 0.76 | 5.40±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 4 | Optionnel | 0.76 | 5.90±0.15 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 2 | Optionnel | 0.76 | 5.70±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 3 | Optionnel | 0.76 | 6.00±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 4 | Optionnel | 0.76 | 6.60±0.15 | 13.7 | 14.6 |
Configuration des cœurs et codage couleur
Cœur A (30 conducteurs)
Conducteur : Fil de cuivre doux étamé 19/0.16±0.003mm
Isolation : PVC-001 (diverses couleurs)
A1. Rouge
A2. Rouge avec noir
A3. Rouge avec marron
A4. Rouge avec orange
A5. Rouge avec jaune
A6. Rouge avec vert
A7. Rouge avec bleu
A8. Rouge avec violet
A9. Rouge avec gris
A10. Rouge avec blanc
A11. Jaune
A12. Jaune avec noir
A13. Jaune avec marron
A14. Jaune avec rouge
A15. Jaune avec orange
A16. Jaune avec vert
A17. Jaune avec bleu
A18. Jaune avec violet
A19. Jaune avec gris
A20. Jaune avec blanc
A21. Vert
A22. Vert avec noir
A23. Vert avec marron
A24. Vert avec rouge
A25. Vert avec orange
A26. Vert avec jaune
A27. Vert avec bleu
A28. Vert avec violet
A29. Vert avec gris
A30. Vert avec blanc
Formation du câble : Bande de Mylar transparente, fil de terre, feuille d'aluminium argentée unilatérale
Cœur B (30 conducteurs)
Conducteur : Fil de cuivre doux étamé 19/0.16±0.003mm
Isolation : PVC-001 (diverses couleurs)
B1. Orange
B2. Orange avec noir
B3. Orange avec marron
B4. Orange avec rouge
B5. Orange avec jaune
B6. Orange avec vert
B7. Orange avec bleu
B8. Orange avec violet
B9. Orange avec gris
B10. Orange avec blanc
B11. Bleu
B12. Bleu avec noir
B13. Bleu avec marron
B14. Bleu avec rouge
B15. Bleu avec orange
B16. Bleu avec jaune
B17. Bleu avec vert
B18. Bleu avec violet
B19. Bleu avec gris
B20. Bleu avec blanc
B21. Violet
B22. Violet avec noir
B23. Violet avec marron
B24. Violet avec rouge
B25. Violet avec orange
B26. Violet avec jaune
B27. Violet avec vert
B28. Violet avec bleu
B29. Violet avec gris
B30. Violet avec blanc
Formation du câble : Bande de Mylar transparente, fil de terre, feuille d'aluminium argentée unilatérale
Cœur C (25 conducteurs)
Conducteur : Fil de cuivre doux étamé 19/0.16±0.003mm
Isolation : PVC-001 (diverses couleurs)
C1. Gris
C2. Gris avec noir
C3. Gris avec marron
C4. Gris avec rouge
C5. Gris avec orange
C6. Gris avec jaune
C7. Gris avec vert
C8. Gris avec bleu
C9. Gris avec violet
C10. Gris avec blanc
C11. Blanc
C12. Blanc avec noir
C13. Blanc avec marron
C14. Blanc avec rouge
C15. Blanc avec orange
C16. Blanc avec jaune
C17. Blanc avec vert
C18. Blanc avec bleu
C19. Blanc avec violet
C20. Blanc avec gris
C21. Violet clair
C22. Violet clair avec noir
C23. Violet clair avec marron
C24. Violet clair avec rouge
C25. Violet clair avec orange
Formation du câble : Bande de Mylar transparente, fil de terre, feuille d'aluminium argentée unilatérale
Cœur D (25 conducteurs)
Conducteur : Fil de cuivre doux étamé 19/0.16±0.003mm
Isolation : PVC-001 (diverses couleurs)
D1. Rose
D2. Rose avec noir
D3. Rose avec marron
D4. Rose avec rouge
D5. Rose avec orange
D6. Rose avec jaune
D7. Rose avec vert
D8. Rose avec bleu
D9. Rose avec violet
D10. Rose avec gris
D11. Rose avec blanc
D12. Bleu clair avec noir
D13. Bleu clair avec marron
D14. Bleu clair avec rouge
D15. Bleu clair avec orange
D16. Bleu clair avec jaune
D17. Bleu clair avec vert
D18. Bleu clair avec violet
D19. Bleu clair avec gris
D20. Bleu clair avec blanc
D21. Vert clair avec noir
D22. Vert clair avec marron
D23. Vert clair avec rouge
D24. Vert clair avec orange
D25. Vert clair avec jaune
Formation du câble : Bande de Mylar transparente, fil de terre, feuille d'aluminium argentée unilatérale

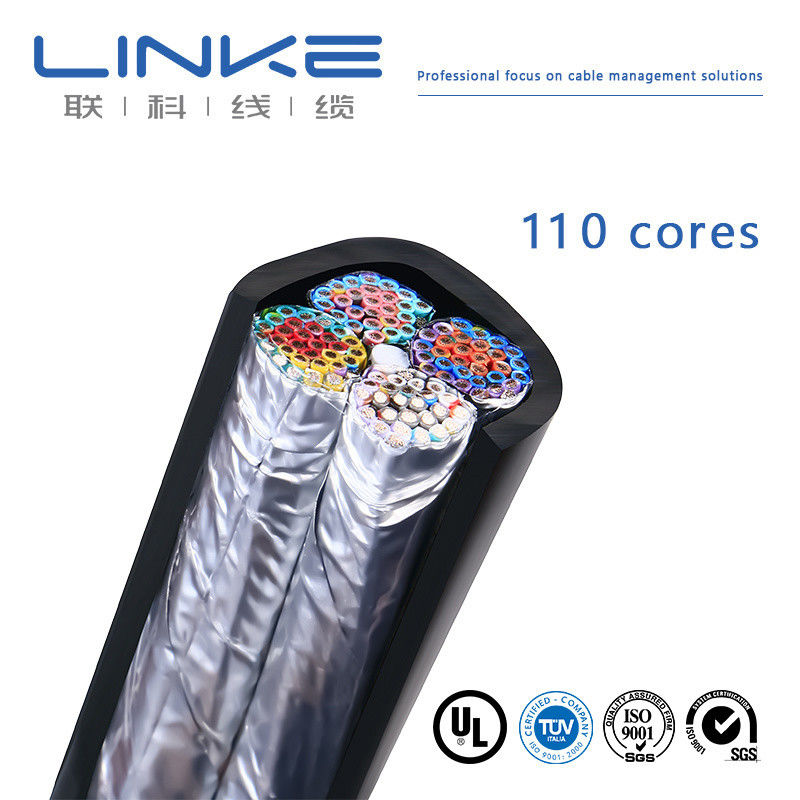

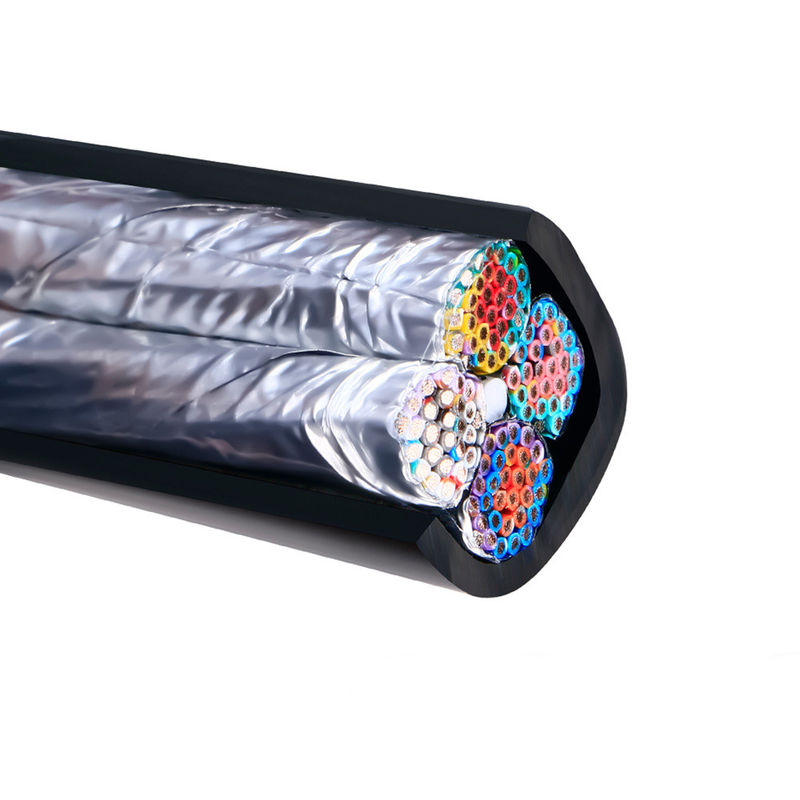

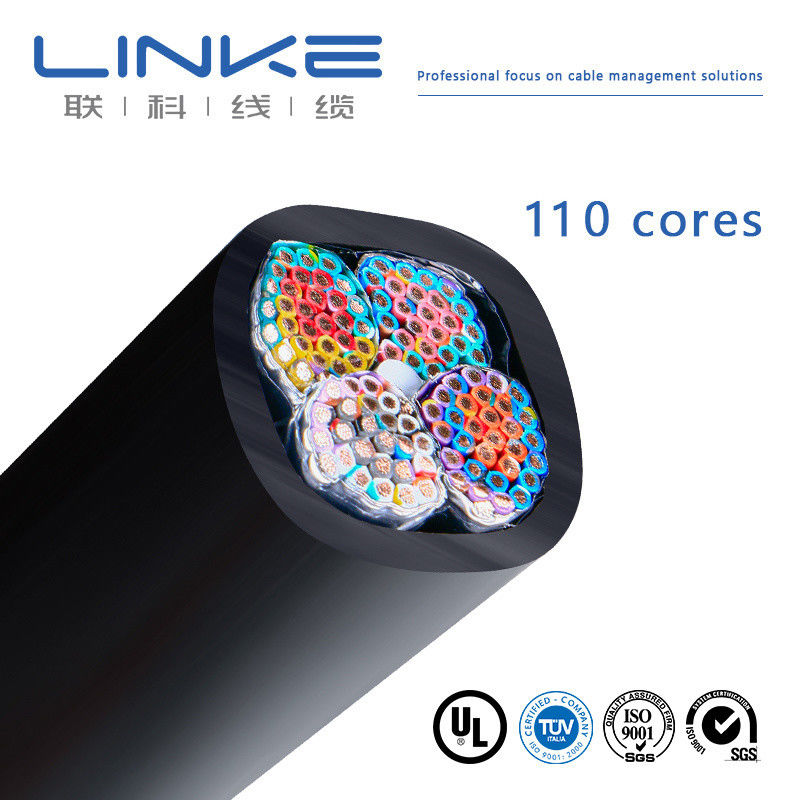

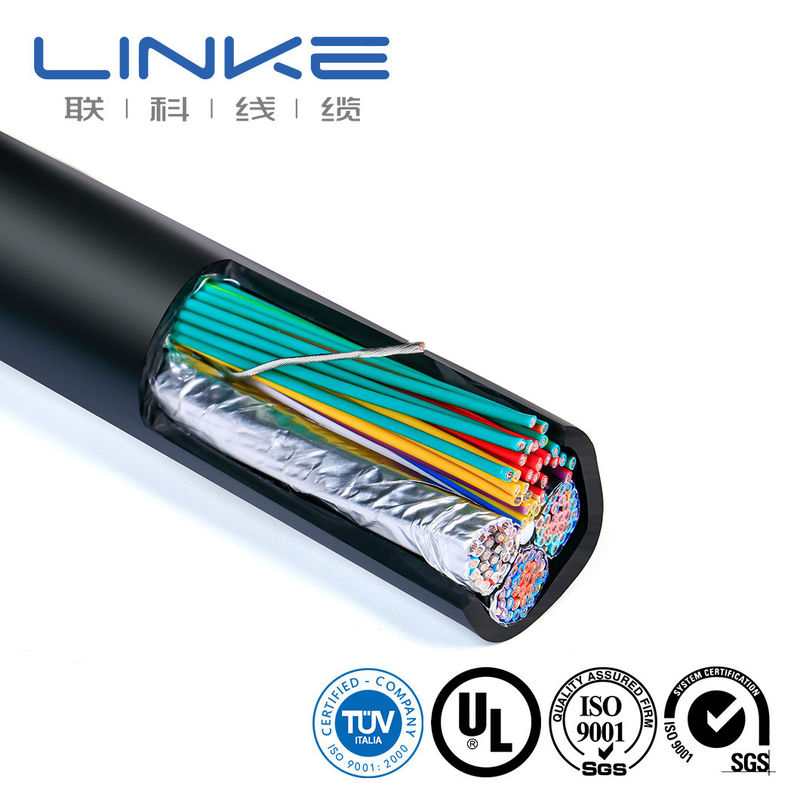

Formation totale du câble (Cœur A+B+C+D)
Remplissage : Bande de remplissage avec PVC-001 blanc φ=2.90mm (remplissage central)
Enroulement : Mylar transparent L=60mm, ép=0.025mm

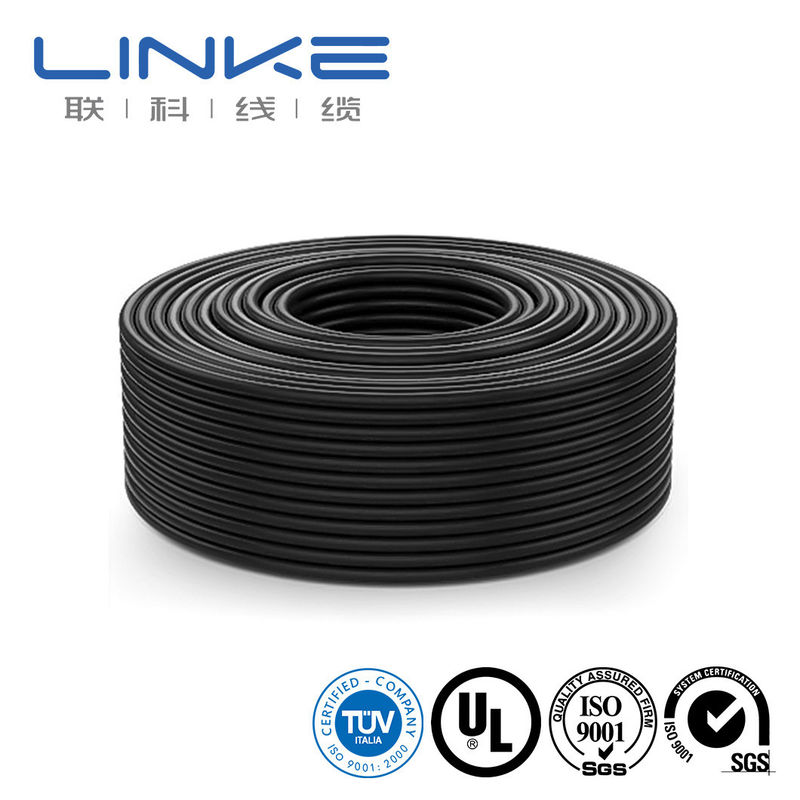

Images du produit
Certifications et normes
Nos produits respectent les normes les plus élevées de l'industrie avec des certifications complètes :
Autorisations produit : UL 758, RoHS, REACH, CE
Systèmes de management de la qualité : ISO 9001-2015 (tous produits), ISO 13485 (Dispositif médical), IATF 16949 (Automobile)
Normes d'isolation XLPE UL : UL3674, UL3321, UL3320, UL3266, UL3173, UL3271, UL3385, UL3386, UL10369, UL3331, UL3398, UL3886, UL3817
Normes d'isolation silicone : UL3135, UL3132, UL3123, UL3530, UL3512, UL3577, UL3212, UL3529, UL3702, UL3075, UL30005, UL3689
Normes d'isolation FEP : UL1332, UL1330, UL1331, UL1333, UL1577, UL1592, UL1723, UL1901, UL1591, UL10064
