Le câble de cuivre en conserve en SR-PVC UL2464 22AWG x 110C

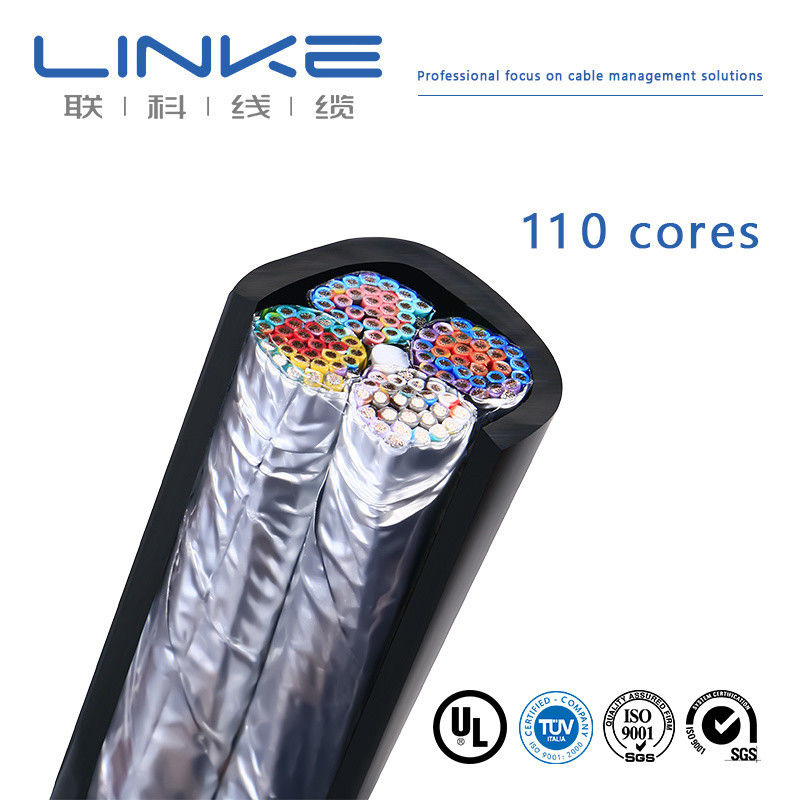

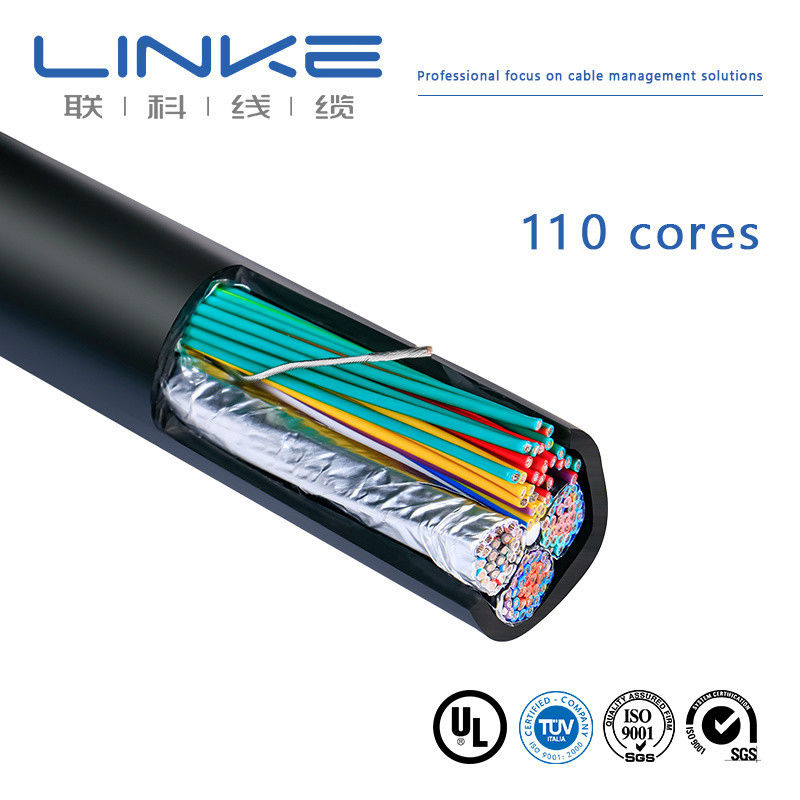

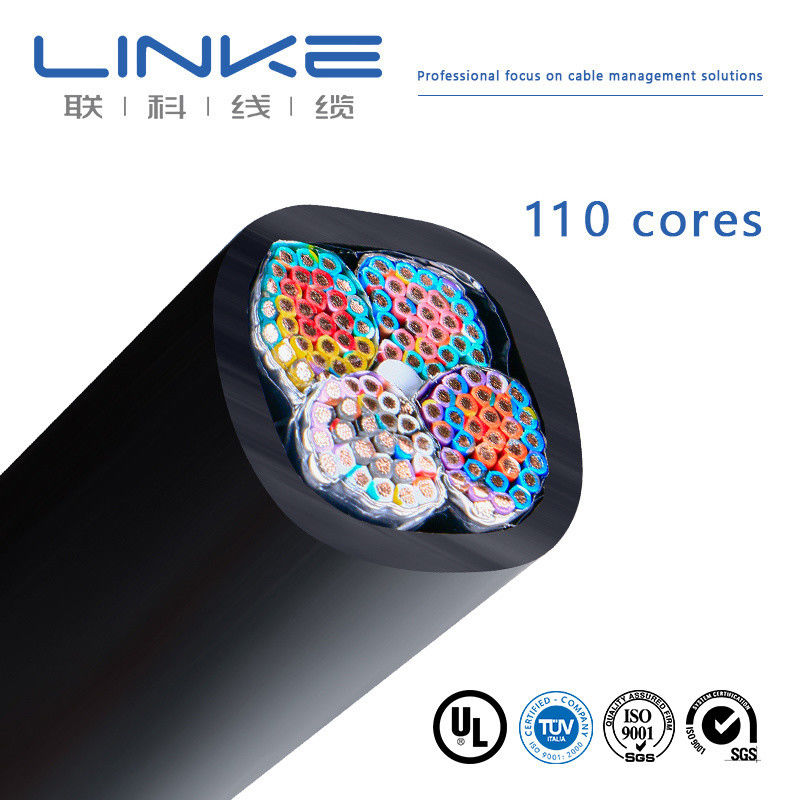

Cable multicœur haute performance conçu pour les lignes de commande de semi-conducteurs et les applications intérieures automobiles avec 110 cœurs.
Spécifications du produit
| Nom de l'article |
Cable électronique UL2464 à haute température |
| Conducteur |
Des conducteurs de fil de cuivre en fer blanc en conserve |
| Isolement |
Isolement thermoplastique spécial sans halogène |
| Enveloppe extérieure |
Enveloppe thermoplastique spéciale exempte d'halogène |
| Numéro de base |
Multicores (comme le demande le client) |
| Voltage nominal |
Uo/U 300 V |
| Température |
80°C |
| Couleur |
Optionnel |
Applications
Ce produit est principalement adapté au câblage interne et externe des équipements électroniques.Idéal pour la mesure, des applications de câblage d'inspection et de contrôle dans des ensembles complets d'équipements, systèmes de chauffage, de climatisation, d'équipements de réfrigération, d'équipements d'automatisation de bureau et de systèmes de traitement de données.
Détails de la construction du câble
Le noyau A
- Conducteur: fil de cuivre molle étainé 19/0.16 ±0.003 mm x 7C
- Isolement: PVC-001 (couleurs différentes)
- Formation de câble-1: (noyau A)
- Enveloppe: ruban adhésif en PP mousseux W=6 mm, &=0,080 mm x 1C (enveloppe de luxe)
Le noyau B
- Conducteur: fil de cuivre molle étainé 19/0,20 ± 0,003 mm x 11C
- Isolement: PVC-001 (couleurs différentes)
Le noyau C
- Conducteur: fil de cuivre souple étainé 19/0.16 ±0.003 mm x 18C
- Isolement: PVC-001 (couleurs différentes)
Formation de câble-2: (noyau A+B+C)
- Remplissage: câble en PP ignifuge 10000D x 3C
- Enveloppe: ruban adhésif en PP mousseux W=6 mm, &=0,080 mm x 1C (enveloppe de luxe)
Le noyau D
- Conducteur: fil de cuivre molle étainé 19/0.16 ±0.003 mm x 24C
- Isolement: PVC-001 (couleurs différentes)
Formation de câble-3: (noyau A+B+C+D)
- Remplissage: câble en PP ignifuge 10000D x 2C
- Enveloppe: Mylar clair W=42 mm, &=0,025 mm x 1C
- Terrain: fil de cuivre souple étanché 19/0,20 ± 0,003 mm x 1C (terrain entre le mylar et le papier d'aluminium)
- Enveloppe: AL argenté à face unique W=45 mm, &=0,035 mm x 1C (AL côté vers l'intérieur)
Cœur E
- Conducteur: fil de cuivre molle étainé 19/0,20 ±0,003 mm x 2C x 10 ensembles
- Isolement: PVC-001 (couleurs différentes)
Le noyau G
- Conducteur: fil de cuivre souple étainé 19/0.16 ±0.003 mm x 8C x 10 ensembles
- Isolement: PVC-001 (couleurs différentes)
Les groupes de formation de câbles 1 à 4: (Core E+G)
- Remplissage: câble en PP ignifuge 10000D x 2C par groupe
Performance électrique à 20°C
| Paramètre |
Valeur |
| Résistance maximale du conducteur ohm/km |
59.4 (22AWG) / 36.7 (20AWG) |
| Tensions de résistance AC kv/min |
2.00 |
| Résistance d'isolation minimale M ohm/km |
10.00 |
| Épreuve d'étincelle (AC) kv |
3.00 |
Applications industrielles
Les câbles UL2464 sont des câbles de communication couramment utilisés dans diverses applications industrielles.Conçus pour fournir une communication fiable et efficace entre différents appareils et systèmes tout en minimisant les interférences électromagnétiquesAssure une transmission de données précise sans interruption, ce qui est crucial dans les milieux industriels où la communication est essentielle pour les opérations.
À propos de la technologie Linke Cable
Le fabricant de câbles et de câbles Linke Cable Technology Co., Ltd est un fournisseur de câbles leader en Chine.Nous fournissons divers câbles et solutions de câbles sur mesure dans le monde entier, spécialisée dans le câble de charge EV, câble médical, câble silicone, câble à ressort, câble tressé, câble à remorque, fil UL, câble automobile, et plus encore.Nous utilisons une approche d'ingénieur à ingénieur pour développer de meilleurs câbles pour les clients et améliorer la qualité de vie.
| Marque |
À gauche |
Section transversale (mm2) |
0.01 à 500 mm2 |
| L'écartement entre les différents types de câbles est déterminé par le type de câble. |
[par exemple, 24AWG, 28AWG] |
Conducteur |
Copper en conserve / cuivre nu, selon les exigences du client |
| Matériau d'isolation |
Les matières premières utilisées pour le traitement de l'huile de lin sont les matières premières suivantes: |
Matériau de la veste |
[PVC/PU/ caoutchouc/tissé/etc.] |
| Certifications |
Les données relatives à l'utilisation du produit doivent être transmises à l'autorité compétente de l'État membre dans lequel le produit est commercialisé. |
Longueur personnalisée |
[par exemple, 1m, 3ft, 5m ± 5% de tolérance] |
| Type de câble |
[médical/électricité/audio/coaxial/électrique/automobile/stockage d'énergie/etc.] |
Écran |
[Écran protégé/Non protégé/Écran en trame] |
| Impédance |
[par exemple, 75Ω (pour les câbles coaxiaux) ] |
Impression/logo |
[Texte/étiquette/logo, maximum 20 caractères] |
| Radius de courbure |
[par exemple, ≥ 5 × diamètre du câble] |
Notation actuelle |
[par exemple, 5A] |
| Rating de la tension |
[par exemple, 30 V CA/CC] |
Matériau du connecteur |
[Aurorisée/nickelée/laiton/etc.] |
| Des connecteurs |
[par exemple, USB de type C, prise 3,5 mm, RJ45] |
Vêtement |
Le produit doit être présenté dans un emballage de qualité supérieure. |
| Délai de livraison |
7 à 14 jours après confirmation de la commande |
Les couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| température |
Minus 70°C à 350°C ((-70°C ~ 350°C) |
Le paquet |
Rouleau/boîte/plaque/Affaires |
| Services de soutien |
câble sur mesure, solutions de bout en bout, y compris la découpe précise, le crimpage et l'installation de boutons (spécifier le matériau,par exemple, en cuivre/nickel) |
Certifications de qualité
Nos produits répondent aux normes internationales suivantes:
La valeur maximale de l'échantillon doit être égale ou supérieure à la valeur maximale de l'échantillon.
L'utilisation de la méthode de dépistage est interdite.
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon.
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon.
CNR - Matériau de câblage de l'appareil
PVC isolé extrudé unique, à 105 °C, 1000 V, classe I, groupe A, B ou AB, FT1 et/ou FT2
Cable en PVC non intégré en jaquette extrudé, nominé à 105 °C, 1000V, classe I, classe I ou classe I/II, groupe A, B ou AB, FT1 et/ou FT2
TPU extrudé câble à capot non intégré, nominé à 80 °C, 300V, classe I, classe I ou classe I/II, groupe A, B ou AB, FT1 et/ou FT2
