Lieu d'origine:
Guangdong, Chine
Nom de marque:
Linke
Certification:
3C,UL,TPU,UL758,ROHS,REACH,CE,ISO9001-2015,ISO13485,IATF16949

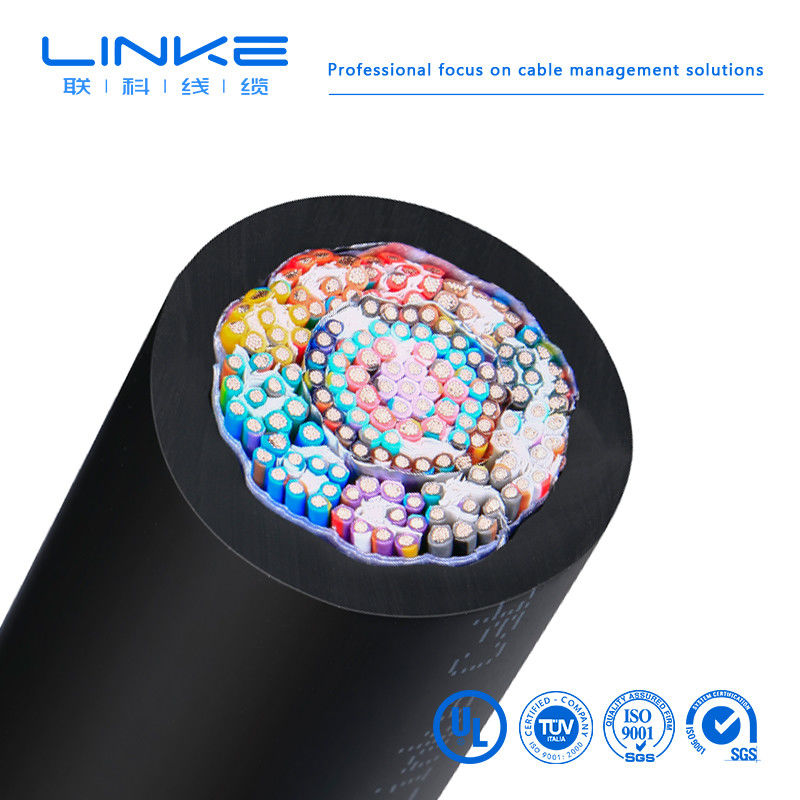

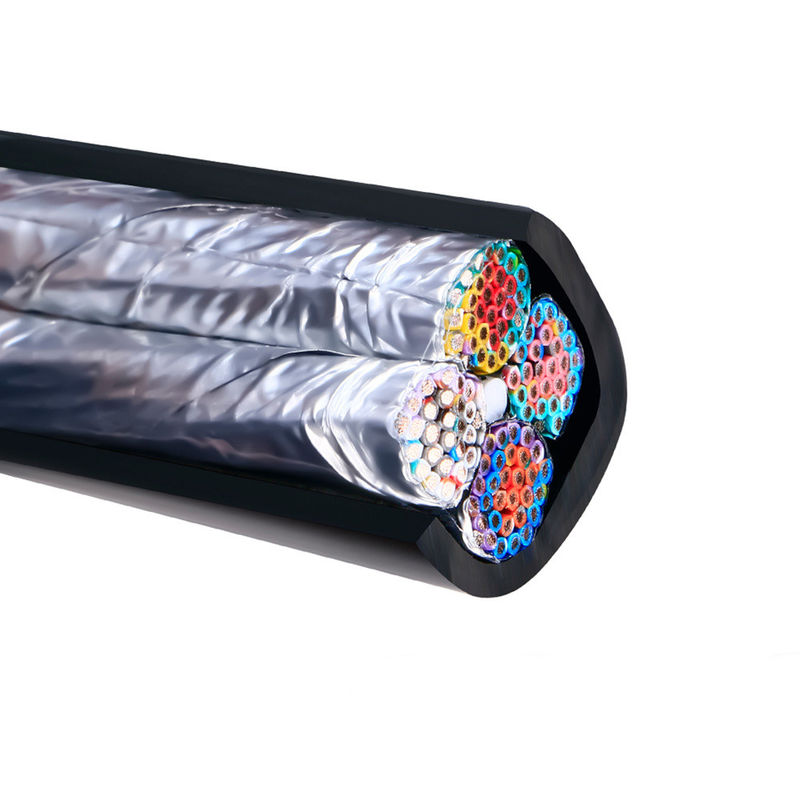

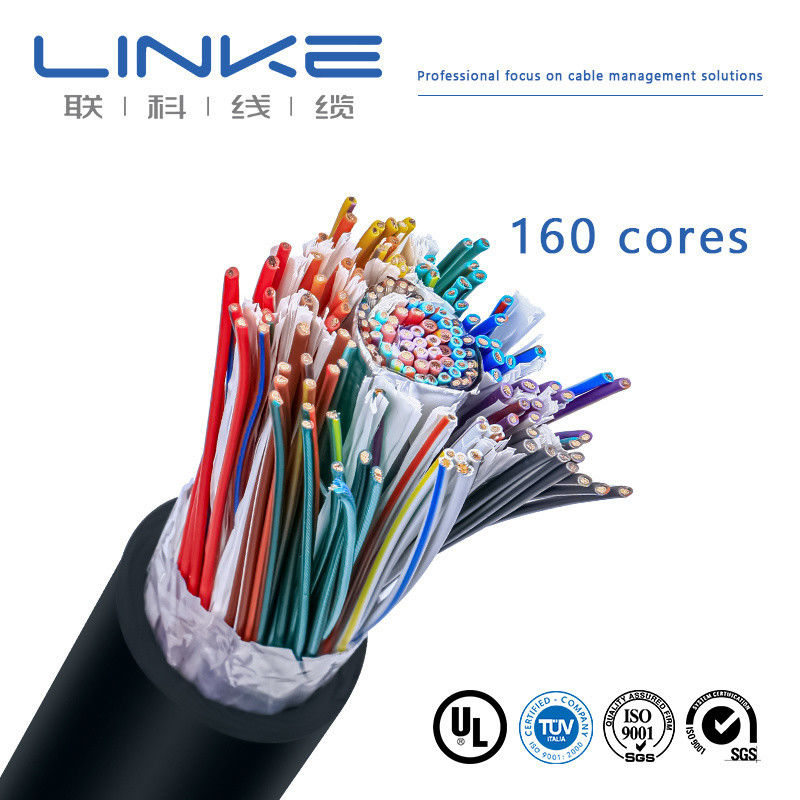

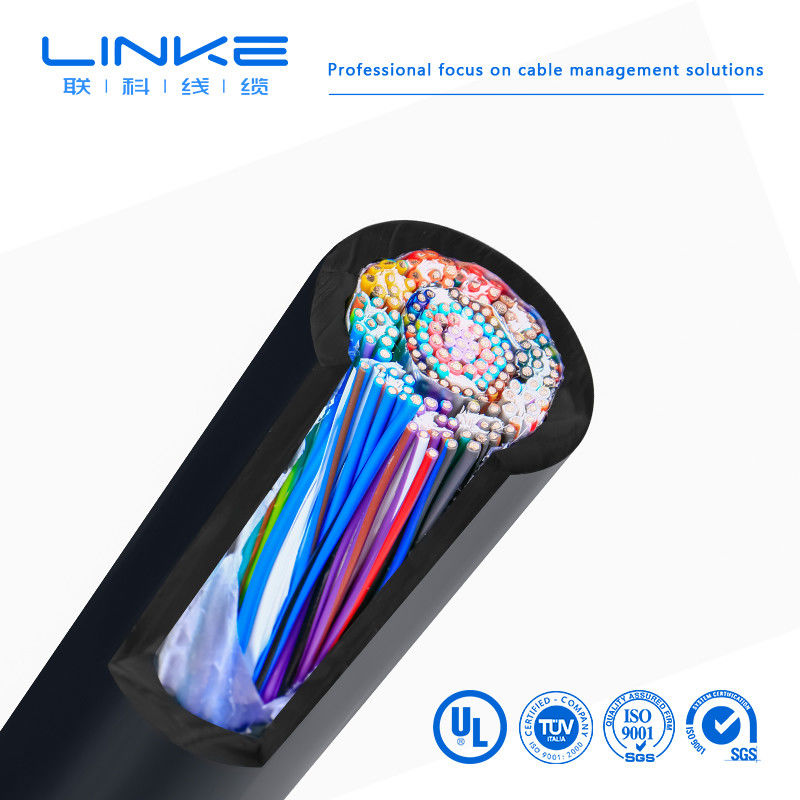

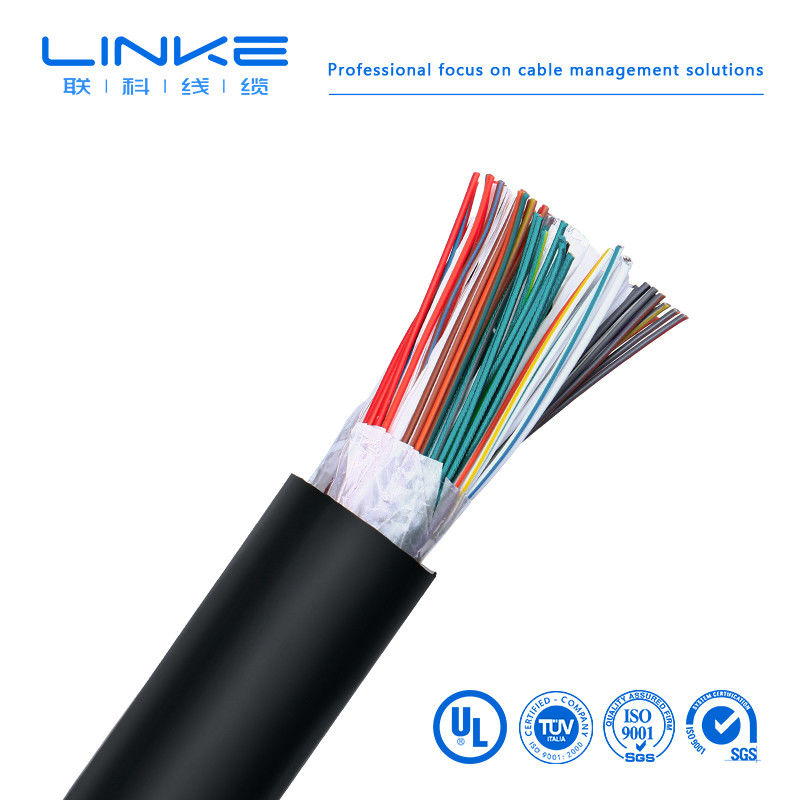

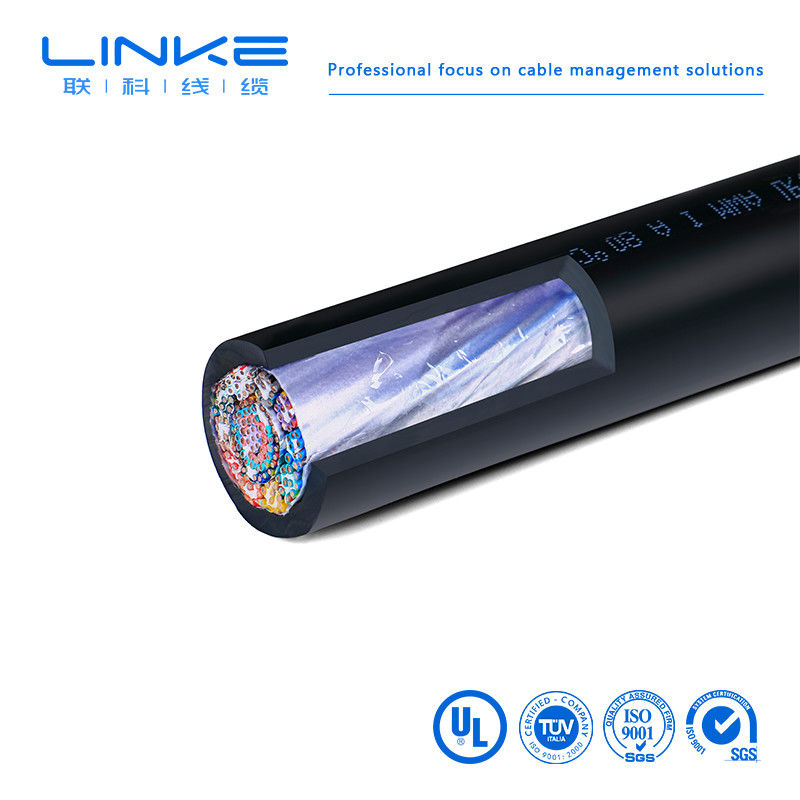

câble électrique en caoutchouc de silicone
1Caractéristiques et utilisations du produit
Ce produit convient aux lignes de transmission d'énergie fixes ou aux câbles de connexion pour appareils électriques mobiles dont la tension nominale CA est inférieure ou égale à 0,6/1KV.Le produit présente les caractéristiques de résistance aux rayonnements thermiques, résistance au froid, résistance aux acides et aux alcalis et résistance aux gaz corrosifs, étanchéité, etc. La structure du câble est douce et pratique pour les rayonnements.Les performances électriques sont stables dans un environnement à haute température (froid)Il est largement utilisé dans la métallurgie, l'électricité, la pétrochimie, l'électronique, la fabrication automobile et d'autres industries.
2. Normes de mise en œuvre des produits
Je ne sais pas.1
L'essai de retard de flamme et de résistance au feu est effectué conformément aux prescriptions de la norme GB12666-90.
Trois: Caractéristiques d'utilisation
1. tension nominale CA: U0/U 0,6/1KV
Température de fonctionnement maximale: 180°C
Température ambiante minimale: installation fixe à -60°C
2La température pour l'installation du câble ne doit pas être inférieure à -25°C.
3- rayon de flexion admissible du câble: le rayon de flexion minimum du câble est de 10 fois le diamètre extérieur du câble
Quatrième: modèle de base et nom
Tableau 1
modèle |
Nom du produit |
YGC |
câble électrique en caoutchouc de silicone isolé en caoutchouc de silicone enveloppé |
Résultats de l'enquête |
Cable flexible à alimentation mobile isolée en caoutchouc de silicone |
YGCP |
câble électrique isolant en caoutchouc de silicone enveloppé en caoutchouc de silicone en cuivre tressé blindé |
Je ne sais pas. |
Cable d'alimentation blindé isolé en caoutchouc de silicone enrobé de ruban de silicone en bande d'acier |
JGG |
Fil d'installation isolé en caoutchouc de silicone enveloppé en caoutchouc de silicone |
JGGR |
Fil doux pour installation mobile en caoutchouc de silicone isolé en caoutchouc de silicone enveloppé |
JGGP |
Isolation en caoutchouc de silicone, enveloppe en caoutchouc de silicone, fil d'installation de bouclier tressé en cuivre |
JHXG |
Fil de plomb pour moteur isolé en caoutchouc de silicone |
Remarque: pour les câbles en caoutchouc de silicone ignifugé, ajouter ZR avant le numéro de modèle et le fil de cuivre dans le noyau du conducteur peut être en conserve.
V. Nom de code et signification
Tableau 2
Le code |
Signification du code |
et |
Code de série (câble mobile flexible) |
G |
Ruban de silicone |
C |
Lourds |
22 |
Armoire à ceinture en acier |
P |
Bouclier tressé en cuivre |
R |
Conducteur à câbles |
Je |
Fil de plomb pour moteur |
6Principaux indicateurs techniques
1Pour la résistance en courant continu des conducteurs de câbles finis (type R) (conformément à la norme GB3956), voir les tableaux 1 et 2 de l'appendice A.
2La résistance d'isolation à 20 °C est au moins de 100 MΩ/KM
3. Le câble fini ne se casse pas lorsqu'il est soumis à un essai de tension AC 50HZ 3,5 KV/5 min.
7: Caractéristiques de base des câbles et paramètres structurels
Le noyau du fil*section transversale nominale ((mm2) |
Structure du conducteur (nombre de racines * diamètre) (B/R) mm |
Diamètre extérieur maximal du câble (mm) |
Poids de référence (kg/km) |
||
YGC JGGF |
Résultats de l'enquête JGGFR |
Résultats de l'enquête JGGFR |
Je ne sais pas. JGG22 |
||
Un sur un.5 |
19 fois 0,32 fois 48 fois 0.20 |
3.2 |
3.5 |
27.5 |
|
Un sur deux.5 |
19 fois 0,41/51 fois 0.25 |
3.7 |
3.9 |
38.6 |
|
1*4 |
19 fois 0,52/82 fois 0.25 |
4.6 |
5.2 |
55.5 |
|
1*6 |
19 fois 0,65/123 fois 0.25 |
5.6 |
6.5 |
77.7 |
|
1 fois 10 |
48 fois 0,52/204 fois 0.25 |
7.2 |
7.8 |
132 |
|
1*16 |
75 fois 0,52 fois 323.25 |
8.2 |
9.0 |
188 |
|
1*25 |
108 fois 0,52/513 fois 0.25 |
10.2 |
11.0 |
312 |
|
1*35 |
108 fois 0,65/722 fois 0.25 |
112 |
12.0 |
408 |
|
1*50 |
10 fois 2,52/1026 fois 0.25 |
13.5 |
14.5 |
554 |
|
1*70 |
19*2,16/1406*0.25 |
16.5 |
17.5 |
762 |
|
1*95 |
19 fois 2,52 fois 486 fois 0.50 |
19.0 |
20.5 |
1045 |
|
1 fois 120 |
24 fois 2,52/608 fois 0.50 |
20.0 |
22.0 |
1281 |
|
1*150 |
30 fois 2,52/760 fois 0.50 |
21.0 |
24.2 |
1612 |
|
1*185 |
37*2,52/945*0.50 |
25.0 |
28.0 |
1981 |
|
2 fois 2.5 |
7 fois 0,68/51 fois 0.25 |
10.5 |
11.2 |
158 |
272 |
2*4 |
19 fois 0,52/82 fois 0.25 |
12 |
13.2 |
210 |
347 |
2*6 |
19 fois 0,65/123 fois 0.25 |
14.0 |
15.3 |
263 |
407 |
2*10 |
7 fois 1,37/204 fois 0.25 |
17.8 |
18.9 |
394 |
562 |
2*16 |
7 fois 1,70/323 fois 0.25 |
20.0 |
21.2 |
540 |
724 |
2*25 |
7 fois 2,15/513 fois 0.25 |
23.0 |
24.5 |
794 |
828 |
2*35 |
7 fois 2,52/722 fois 0.25 |
25.7 |
26.3 |
1037 |
1037 |
2*50 |
10 fois 2,52/1026 fois 0.25 |
26.0 |
27.5 |
1236 |
1385 |
2*70 |
19*2,16/1406*0.25 |
27.0 |
28.9 |
1647 |
1792 |
2*95 |
19 fois 2,52 fois 486 fois 0.50 |
32.0 |
33.9 |
2189 |
2654 |
2*120 |
24 fois 2,52/608 fois 0.50 |
45.0 |
48.0 |
2640 |
3180 |
2*150 |
30 fois 2,52/760 fois 0.50 |
52.0 |
57.0 |
3280 |
3920 |
2*185 |
37*2,52/945*0.50 |
60.0 |
65.0 |
4006 |
4768 |
3 fois 1.5 |
7 fois 0,52/48 fois 0.20 |
9.7 |
10.7 |
150 |
291 |
3 fois 2.5 |
7 fois 0,68/51 fois 0.25 |
11.7 |
12.2 |
196 |
342 |
3*4 |
19 fois 0,52/82 fois 0.25 |
12.6 |
13.5 |
274 |
444 |
3*6 |
19 fois 0,65/123 fois 0.25 |
14.8 |
16.2 |
350 |
531 |
3*10 |
7 fois 1,37/204 fois 0.25 |
20.0 |
22.0 |
539 |
737 |
3*16 |
7 fois 1,70/323 fois 0.25 |
22.0 |
24.5 |
740 |
972 |
3*25 |
7 fois 2,15/513 fois 0.25 |
25.3 |
27.0 |
1139 |
1372 |
3*35 |
7 fois 2,52/722 fois 0.25 |
28.0 |
31.5 |
1480 |
1729 |
3 fois 50 |
10 fois 2,52/1026 fois 0.25 |
32.0 |
37.5 |
1900 |
2405 |
3*70 |
19*2,16/1406*0.25 |
41.0 |
50.0 |
4061 |
3087 |
3*95 |
19 fois 2,52 fois 486 fois 0.50 |
45.0 |
55.0 |
997 |
4003 |
3*120 |
24 fois 2,52/608 fois 0.50 |
50.0 |
60.0 |
4060 |
4887 |
3*150 |
30 fois 2,52/760 fois 0.50 |
60.0 |
65.0 |
5197 |
2995 |
3*185 |
37*2,52/945*0.50 |
65.0 |
70.0 |
6279 |
7262 |
3 fois 4 plus 1 fois 2.5 |
19 fois 0,52/82 fois 0.25 |
14.5 |
15.5 |
320 |
481 |
3*6+1*4 |
19 fois 0,65/123 fois 0.25 |
16.2 |
17.8 |
423 |
597 |
3*10+1*6 |
7 fois 1,37/204 fois 0.25 |
21.0 |
23.0 |
630 |
827 |
3*16+1*10 |
7 fois 1,70/323 fois 0.25 |
23.0 |
25.0 |
888 |
1255 |
3*25+1*16 |
7 fois 2,15/513 fois 0.25 |
27.0 |
29.0 |
1375 |
1578 |
3*35+1*16 |
7 fois 2,52/722 fois 0.25 |
32.3 |
35.0 |
1690 |
1927 |
3 fois 50 plus 1 fois 25 |
10 fois 2,52/1026 fois 0.25 |
36.0 |
40.0 |
2175 |
2760 |
3 fois 70 plus 1 fois 35 |
19*2,16/1406*0.25 |
40.0 |
44.0 |
2950 |
3546 |
3*95 + 1*50 |
19 fois 2,52 fois 486 fois 0.50 |
46.0 |
52.0, , , , |
3950 |
4670 |
3*120+1*70 |
24 fois 2,52/608 fois 0.50 |
51.0 Les résultats de l'analyse sont publiés dans le rapport annuel annuel. |
55.0 |
4800 |
5745 |
3*150+1*70 |
30 fois 2,52/760 fois 0.50 |
56.0 |
60.0 |
5810 |
6862 |
3*185+1*95 |
37*2,52/945*0.50 |
66.0 |
70.0 |
7200 |
8394 |
4*4 |
19 fois 0,52/82 fois 0.25 |
14.2 |
16.2 |
352 |
515 |
4*6 |
19 fois 0,65/123 fois 0.25 |
17.1 |
19.0 |
450 |
629 |
4*10 |
7 fois 1,37/204 fois 0.25 |
22.1 |
24.0 |
672 |
881 |
4*16 |
7 fois 1,70/323 fois 0.25 |
24.5 |
26.5 |
952 |
1176 |
4*25 |
7 fois 2,15/513 fois 0.25 |
27.0 |
31.5 |
1476 |
1673 |
4*35 |
7 fois 2,52/722 fois 0.25 |
33.0 |
35.5 |
1876 |
2142 |
4*50 |
10 fois 2,52/1026 fois 0.25 |
39.0 |
41.0 |
2392 |
2982 |
4*70 |
19*2,16/1406*0.25 |
41.0 |
44.0 |
3300 |
3871 |
4*95 |
19 fois 2,52 fois 486 fois 0.50 |
47.0 |
50.0 |
4300 |
5094 |
4*120 |
24 fois 2,52/608 fois 0.50 |
49.0 |
54.0 |
5380 |
6187 |
4*150 |
30 fois 2,52/760 fois 0.50 |
56.0 |
60.0 |
6750 |
7596 |
4*185 |
37*2,52/945*0.50 |
68.0 |
72.0 |
8190 |
9194 |
Les paramètres structurels des câbles à coupe égale à cinq cœurs et des câbles à structure 3+2 produits par notre société ne sont pas inclus dans ce tableau. |
Unique-conducteur, thermoplastique isolation | |||||||
1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369 | |
1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483 | |
1185 | 1332 | 1577 | 1672 | 10012 | 10269 | ||
Plusieurs-conducteur, thermoplastique isolation | |||||||
2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963 |
2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198 |
2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664 |
Unique-conducteur, étanche isolation | |||||||
3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005 | |
3123 | 3212 | 3321 | 3398 | 3577 | 3702 | ||
3132 | 3266 | 3331 | 3512 | 3644 | 3817 | ||
3135 | 3271 | 3385 | 3529 | 3674 | 3886 |
