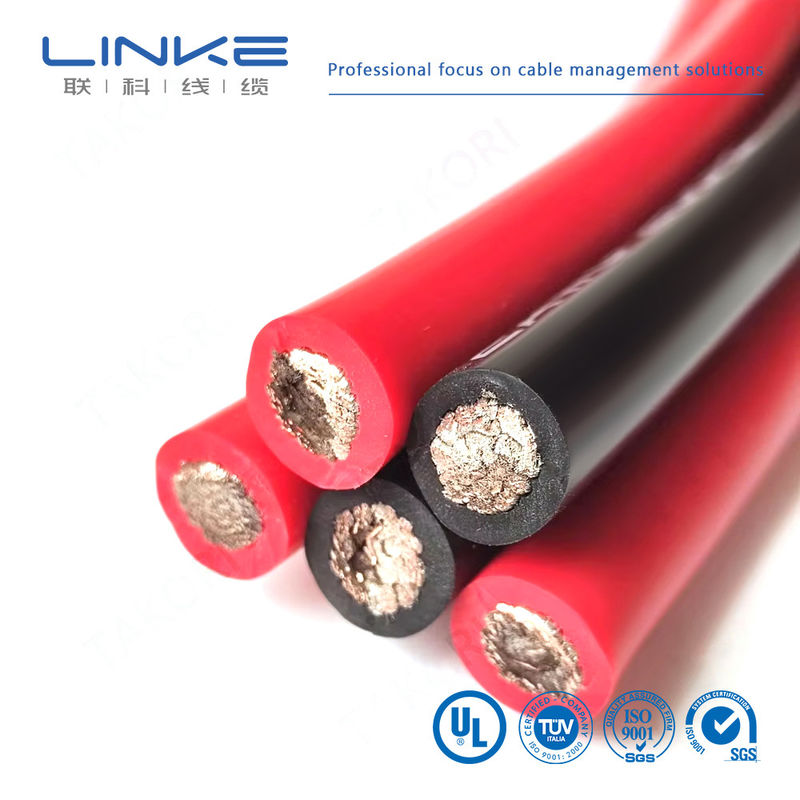

Cable en caoutchouc étanche - Cable en caoutchouc de silicone

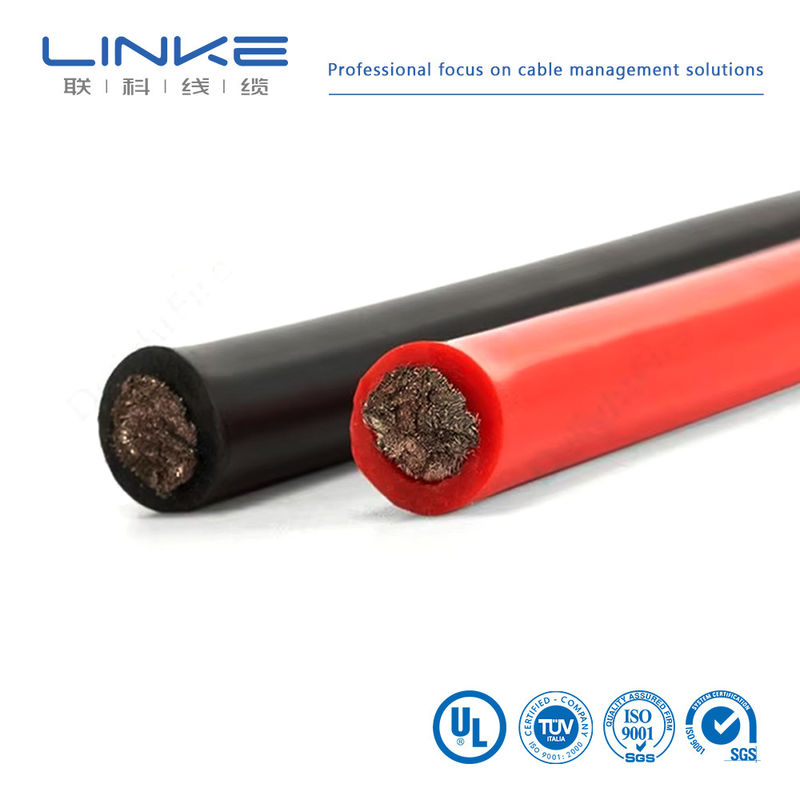

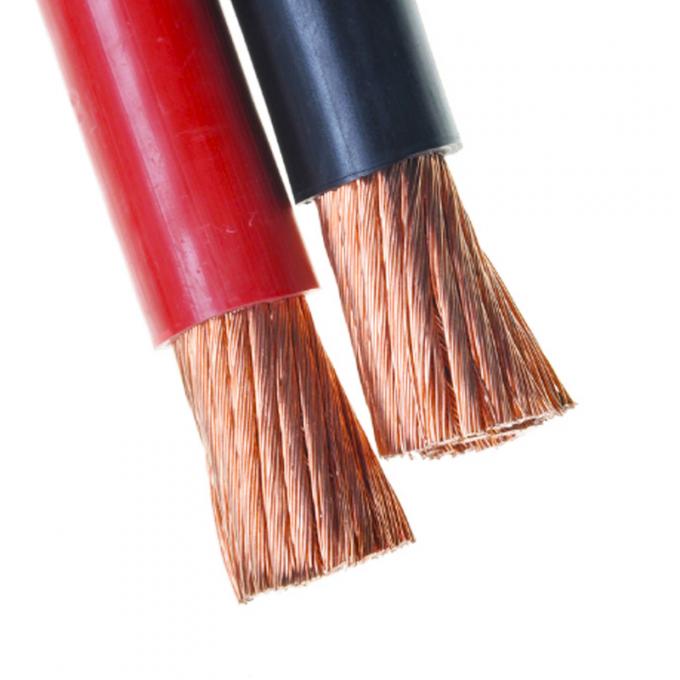

Cable de soudage à double isolation en caoutchouc super flexible de 95 mm
Le câble enduit de caoutchouc est un câble flexible et mobile comportant des conducteurs de fil de cuivre fin à plusieurs brins avec isolation en caoutchouc et protection par enveloppe en caoutchouc.Notre gamme de produits comprend des câbles souples enduits de caoutchouc, câbles de soudeuses, câbles de moteurs submersibles, câbles de dispositifs radio et câbles de sources lumineuses photographiques.
- Convient pour une tension CA allant jusqu'à 200 V et des pics de courant continu pulsants de 400 V pour les câbles latéraux secondaires et les connexions de pinces de la machine de soudage
- Spécialement conçus pour le câblage latéral secondaire des machines à souder et les connexions de pinces de soudage
- Construction à noyau unique avec conducteurs flexibles à plusieurs fils
- Isolement thermiquement résistant à la chaleur par film de polyester avec couches extérieures de caoutchouc protecteur
Spécifications du câble de soudage
| Température de fonctionnement du cœur |
N'excédant pas 65°C |
| Typologie |
YH (enveloppe en caoutchouc composé pour câbles de soudage)
YHF (câble de soudage enveloppé en néoprène ou autre synthétique) |
| Application du projet |
Appareils de soudage pour les machines de soudage dont la tension à la terre n'excède pas 200 V de courant continu et dont les valeurs de courant pulsant sont de 400 V |
Paramètres techniques du câble de soudage
| Surface nominale de la section transversale (mm2) |
Quantité/Diamètre des ficelles (mm) |
Épaisseur nominale de la gaine (mm) |
Diamètre total (mm) |
Résistance maximale du conducteur à 20°C (Ω/km) |
Poids de référence |
| 10 |
322/0. Je ne sais pas.20 |
1.8 |
7.5 à 9.7 |
1.91 (YH)
1.95 (YHF) |
146 (pas de blindage)
153.51 (Armor) |
| 16 |
513/0. Je vous en prie.20 |
2 |
9.2-11. Je vous en prie.5 |
1.16 (YH)
1.19 (YHF) |
218.9 (pas de blindage)
230.44 (barre blindée) |
| 25 |
798/0. Je vous en prie.20 |
2 |
10.5 à 13 |
0.758 (YH)
0.78 (YHF) |
316.6 (pas de blindage)
331.15 (Armor) |
| 35 |
1121/0. Je vous en prie.20 |
2.2 |
11.5 à 14.5 |
0.536 (YH)
0.552 (YHF) |
426 (sans armure)
439.87 (chars) |
| 50 |
1596/0. Je vous en prie.20 |
2.4 |
13.5 à 17 |
0.198 (YH)
0.204 (YHF) |
790 (sans armure)
817.52 (barre blindée) |
| 70 |
2214/0. Je vous en prie.20 |
2.6 |
17 à 22 |
0.161 (YH)
0.164 (YHF) |
1348.25 (pas de blindage)
1392.55 (blindé) |
| 95 |
2297/0. Je vous en prie.20 |
2.8 |
19 à 24 |
0.129 (YH)
0.132 (YHF) |
1678.5 (sans blindage) |

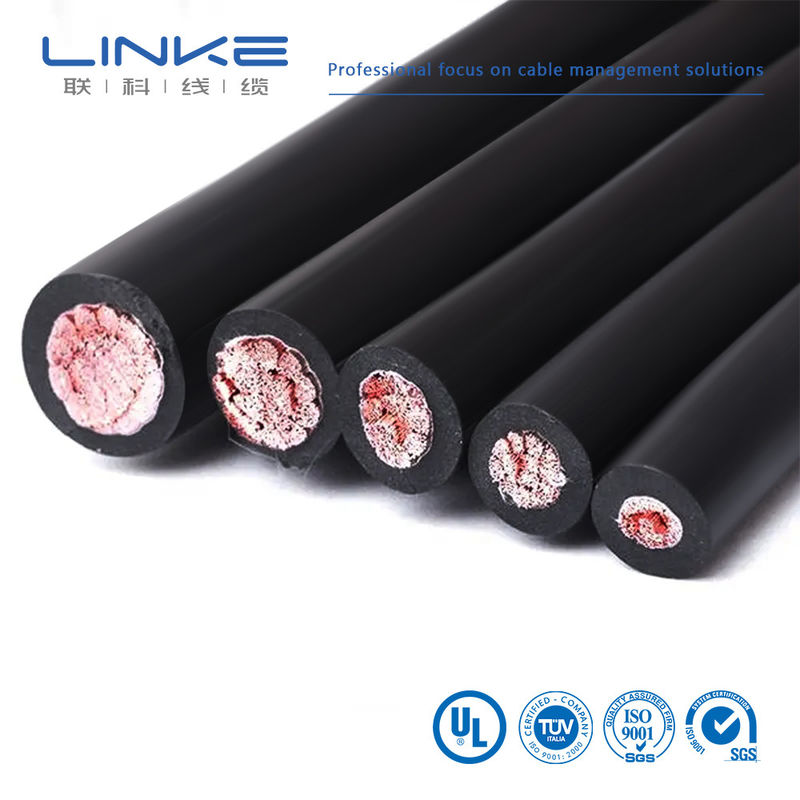

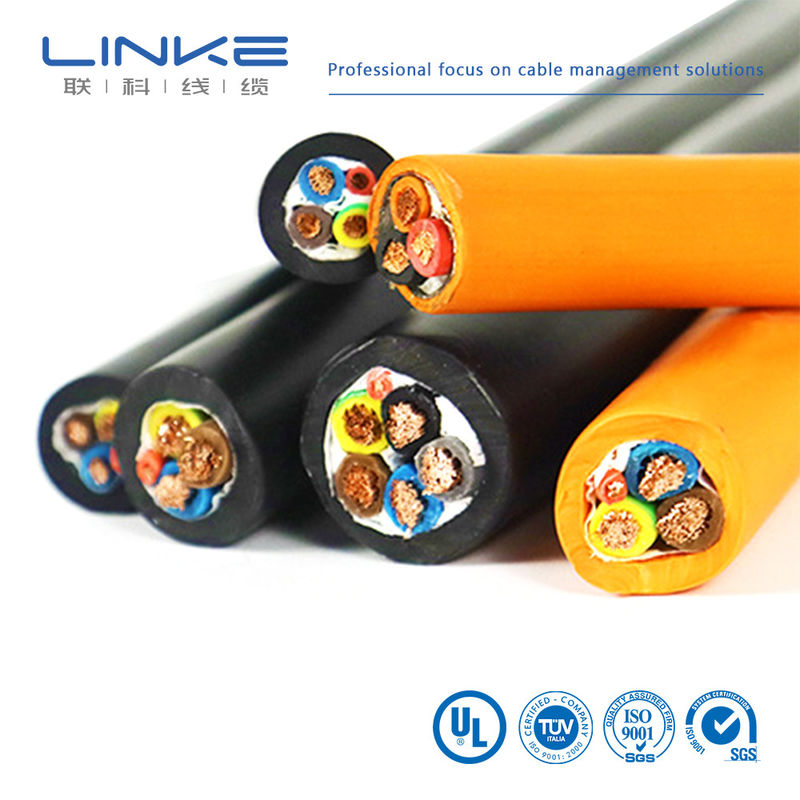

Cable souple recouvert de caoutchouc universel
| Voltage nominal (U0/U) |
Pour les appareils à commande numérique |
| Nombre de cœurs |
1, 2, 3, 4, 5, 3 + 1 |
| Surface nominale de la section transversale (mm2) |
0.3 à 0.5, 0,75-6, 1,5-6, 1,5-400, 2, 3, 4, 5, 1-95, 1-150, 1-25, 1,5-150 Il est recommandé de ne pas utiliser le produit. |
| Température maximale du conducteur |
60°C |
| Température ambiante |
Type YC: -40°C; type YCW: >-15°C |
| Radius de flexion du câble |
Au moins 5 fois le diamètre extérieur du câble |
| Application du projet |
Conçus pour les entraînements, les appareils ménagers, les équipements électriques portables et les outils électriques à tension nominale de 450/750V |

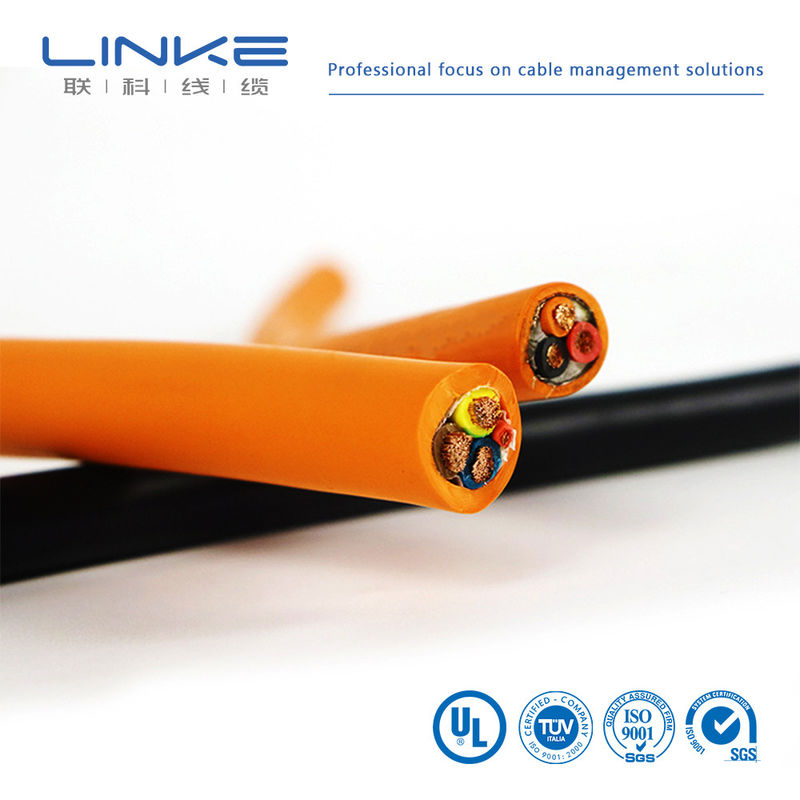

Caractéristiques du câble enduit de caoutchouc étanche
- Excellente performance d'isolation électrique dans des conditions d'inondation prolongée et de haute pression d'eau
- Des performances de flexion supérieures pour les applications à mouvements fréquents
- Composé de caoutchouc imperméable à haute densité pour une protection maximale
Spécifications du câble enrobé en caoutchouc étanche
| Modèle |
JHS; JHSB |
| Voltage nominal |
Pour les appareils à commande numérique |
| Nombre de cœurs |
1, 3, 4, 3 + 1 |
| Surface nominale de la section transversale (mm2) |
1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70 |
| Température de fonctionnement à long terme |
Pas plus de 65°C (pas plus de 85°C pour la transmission de puissance par pompe submersible) |
| Application du projet |
Transmission d'énergie électrique à partir de robinets submersibles à des tensions CA inférieures ou égales à 500 volts. Convient pour les pompes submersibles, les mines de charbon, les travaux sous-marins, les lumières de paysage sous-marines,et autres équipements de transformation |

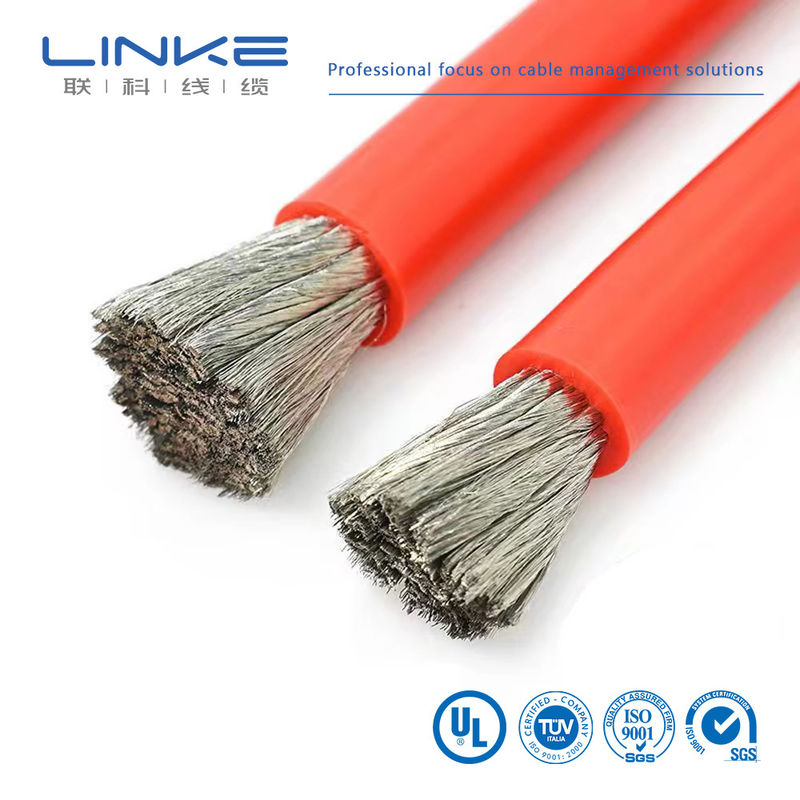

Caractéristiques du câble en caoutchouc de silicone
- Température minimale: au moins -25°C (au moins -20°C pour le câble de commande en caoutchouc de silicone)
- Radius de flexion: au moins 10 fois le diamètre extérieur du câble (au moins 6 fois le diamètre extérieur du câble non blindé)
- Excellente stabilité thermique et performances électriques stables dans des environnements à haute/faible température et corrosifs
- Structure flexible pour une installation facile avec des performances anti-âge exceptionnelles et une longue durée de vie
Applications de câbles en caoutchouc de silicone
- Voltage nominal CA 0,6/1KV et inférieur pour les lignes de transmission fixes mobiles électriques ou les lignes de connexion de câbles
- Câbles de commande en caoutchouc de silicone pour une tension nominale CA de 450/750 V et inférieure, pour la pose mobile ou fixe du câblage de l'instrumentation électrique ou de la transmission du signal
- Largement utilisé dans la métallurgie, l'énergie électrique, la pétrochimie, l'électronique, la fabrication automobile et d'autres industries
Spécifications du câble en caoutchouc de silicone
| Normes de mise en œuvre |
Essai de résistance à la flamme et de résistance au feu GB12666-90 |
| Tension nominale CA |
U0/U 0,6/1KV; U0/U 450/750V (câbles de commande en caoutchouc de silicone) |
| Température de fonctionnement maximale |
180°C |
| Température ambiante minimale |
Enveloppe en caoutchouc de silicone: pose fixe à -60°C, pose non fixe à -20°C |
| Caractéristiques |
Résistant aux rayonnements thermiques, au froid, aux températures élevées, à la tension, aux acides, aux alcalis, aux gaz corrosifs et imperméable à l'eau |
| Marque |
À gauche |
Section transversale (mm2) |
0.01 à 500 mm2 |
| L'écartement entre les différents types de câbles est déterminé par le type de câble. |
[par exemple, 24AWG, 28AWG] |
Conducteur |
Copper en conserve / cuivre nu, selon les exigences du client |
| Matériau d'isolation |
Les matières premières utilisées pour le traitement de l'huile de lin sont les matières premières suivantes: |
Matériau de la veste |
[PVC/PU/ caoutchouc/tissé/etc.] |
| Certifications |
Les données relatives à l'utilisation du produit doivent être transmises à l'autorité compétente de l'État membre dans lequel le produit est commercialisé. |
Longueur personnalisée |
[par exemple, 1m, 3ft, 5m ± 5% de tolérance] |
| Type de câble |
[médical/électricité/audio/coaxial/électrique/automobile/stockage d'énergie/etc.] |
Écran |
[Écran protégé/Non protégé/Écran en trame] |
| Impédance |
[par exemple, 75Ω (pour les câbles coaxiaux) ] |
Impression/logo |
[Texte/étiquette/logo, maximum 20 caractères] |
| Radius de courbure |
[par exemple, ≥ 5 × diamètre du câble] |
Notation actuelle |
[par exemple, 5A] |
| Rating de la tension |
[par exemple, 30 V CA/CC] |
Matériau du connecteur |
[Aurorisée/nickelée/laiton/etc.] |
| Des connecteurs |
[par exemple, USB de type C, prise 3,5 mm, RJ45] |
Vêtement |
Le produit doit être présenté dans un emballage de qualité supérieure. |
| Délai de livraison |
7 à 14 jours après confirmation de la commande |
Les couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| température |
Minus 70°C à 350°C ((-70°C ~ 350°C) |
Le paquet |
Rouleau/boîte/plaque/Affaires |
| Services de soutien |
câble sur mesure, solutions de bout en bout, y compris la découpe précise, le crimpage et l'installation de boutons (spécifier le matériau,par exemple, en cuivre/nickel) |
Laboratoire indépendant • Équipement d'essai complet • Contrôle de qualité complet
Nous testons chaque produit selon des normes strictes pour assurer une qualité supérieure et des performances fiables.
| Je ne veux pas. |
Point d'essai |
Condition d'essai |
Exigence de test |
Données d'essai |
Résultat |
| 1 |
Inspection de la structure |
1. Conforme au tableau de taille du fil
2Épaisseur minimale ≥ 80% de l'épaisseur moyenne |
Conforme au tableau de taille du fil |
Se référer au dossier d'essai |
Passez. |
| 2 |
Choc thermique |
Enroulez l'échantillon sur une tige de fer de taille spécifiée, placez-le dans un four de vieillissement à une température spécifiée pendant 1 heure, refroidir l'échantillon à température ambiante pendant au moins 30 minutes, puis observez l'échantillon |
Aucune fissure sur la surface de l'échantillon |
Pas de fissures |
Passez. |
| 3 |
Déformation par chaleur |
1. Mesurer l'épaisseur de l'échantillon (position de mesure de la marque)
2. placer l'échantillon et le dispositif d'essai dans un four de vieillissement pour préchauffer à la température spécifiée pendant 1 heure
3Mettre l'échantillon sous la colonne de pression de l'appareil d'essai pendant 1 heure
4. Mesurer à nouveau l'épaisseur de l'échantillon à la même position |
1L'échantillon ne doit pas être fissuré par une colonne de pression ou exposé au conducteur.
2Réduction de l'épaisseur ≤ 50% |
Se référer au dossier d'essai |
Passez. |
| 4 |
FT2 |
Appliquer une flamme standard à une hauteur de 125 mm une fois |
1La flamme ne doit pas se propager sur toute sa longueur.
2La flamme ne doit pas se propager aux matériaux inflammables à proximité. |
Se référer au dossier d'essai |
Passez. |
| 5 |
Le vieillissement |
1Prenez cinq sections de gaine de 200 mm de long
2Placer les échantillons dans un four de vieillissement à 158°C pendant 168 heures
3Après avoir prélevé les échantillons, les placer à température ambiante de 23 ± 5 °C pendant 16 heures, puis tester l'allongement à la rupture et la résistance à la traction. |
1L'allongement avant vieillissement ≥ 300%, l'allongement après vieillissement ≥ 80% de celui avant vieillissement
2Résistance à la traction avant vieillissement > 1,41 kg/mm2, résistance à la traction après vieillissement ≥ 80% de celle avant vieillissement |
Se référer au dossier d'essai |
Passez. |
| 6 |
Le coup de froid |
Conserver l'échantillon dans une boîte à basse température à une température spécifiée pendant 4 heures, échantillon de vent sur une tige de fer de taille spécifiée avec des tours spécifiés,enroulement complet dans les 30 secondes suivant le retrait de l'échantillon de la boîte à basse température |
Aucune fissure sur la surface de l'échantillon |
Pas de fissures |
Passez. |
| 7 |
Résistance du conducteur |
Mesurer la résistance du conducteur de base d'un mètre avec le résistomètre CC |
À 20°C, résistance de 8AWG ≤ 2,23Ω/km |
Se référer au dossier d'essai |
Passez. |
Linke cable technology (DongGuan) Co. Ltd. se sont concentrés sur la R & D et la
Il s'agit d'un projet qui vise à fournir des solutions professionnelles au secteur du câble et du fil,notamment pour les
Il contient:
Un câble robot humanoïde,
un câble d'alimentation ou de transmission de données,
câble semi-conducteur/cable automatique industriel,
câble de capteur,
Un nouveau câble d'énergie.
Fil de beauté médicale,
câble à fil UL,
Linke Cable dispose de capacités de développement de produits et de capacités techniques diversifiées pour soutenir
Nous avons obtenu l'autorisation suivante: UL 758,CCC,RoHs,REACH,CE;
avoir obtenu le système de gestion de la qualité suivant:ISO 9001-2015 ((Tous les produits);ISO 13485
(appareils et instruments médicaux),IATF 16949 (industrie automobile)
À propos de notre société
Nous maintenons une solide équipe de R&D composée de 6 ingénieurs professionnels, chacun possédant plus de 10 ans d'expertise technique dans les solutions de câbles et de fils.Notre département de contrôle de la qualité emploie 10 spécialistes qui supervisent rigoureusement chaque étape de la livraison des matériaux.Notre équipe de production est composée de plus de 50 professionnels de la fabrication expérimentés.
Certifications et assurance qualité
Nos produits répondent à des normes de qualité strictes et aux certifications de l'industrie pour assurer leur fiabilité et leurs performances dans des applications exigeantes.
Questions fréquemment posées
Êtes-vous un fabricant ou une société commerciale?
Nous sommes un fabricant professionnel avec un contrôle complet sur le processus de production du début à la fin. Nous accueillons les visites d'usine et fournissons un service de ramassage à Shenzhen.
Comment puis-je obtenir un échantillon pour tester votre qualité?
Les échantillons sont fournis gratuitement et les nouveaux clients doivent couvrir les frais de messagerie.
Quelle est votre quantité de commande minimale?
Notre MOQ standard est de 100 mètres. En raison du poids des câbles, nous recommandons de commander des quantités appropriées pour optimiser les coûts de fret, le transport maritime étant l'option la plus économique.
Je peux avoir une réduction?
Des réductions sont disponibles en fonction de la quantité de commande. Nous pouvons offrir des prix compétitifs et des arrangements de fret pour les commandes plus importantes.
Votre entreprise accepte-t-elle la production OEM?
Oui, nous offrons des services OEM, y compris l'impression du nom de votre entreprise et des cartes de qualité personnalisées pour promouvoir votre marque.
