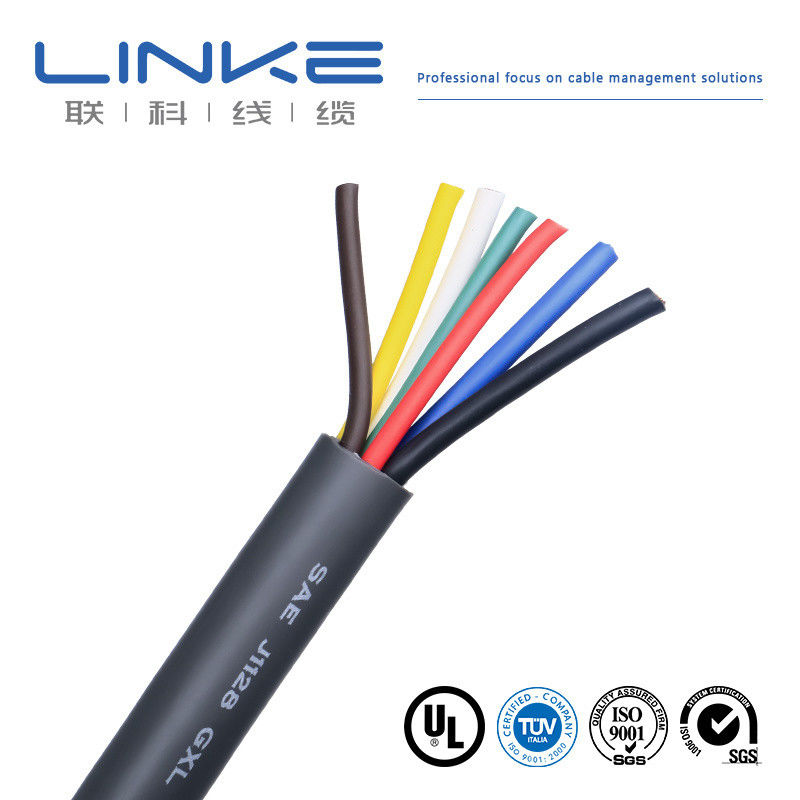

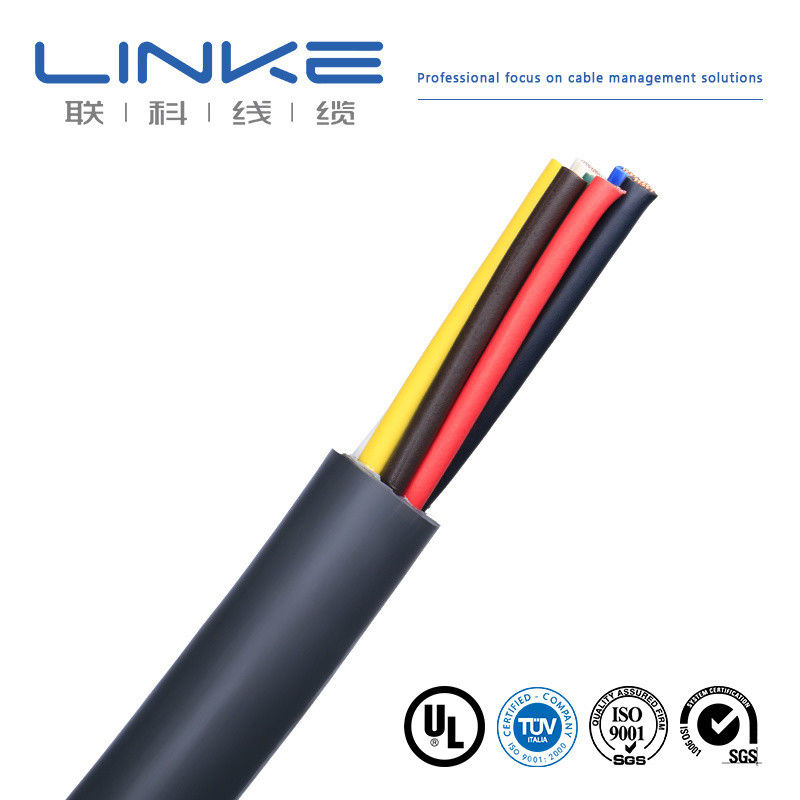

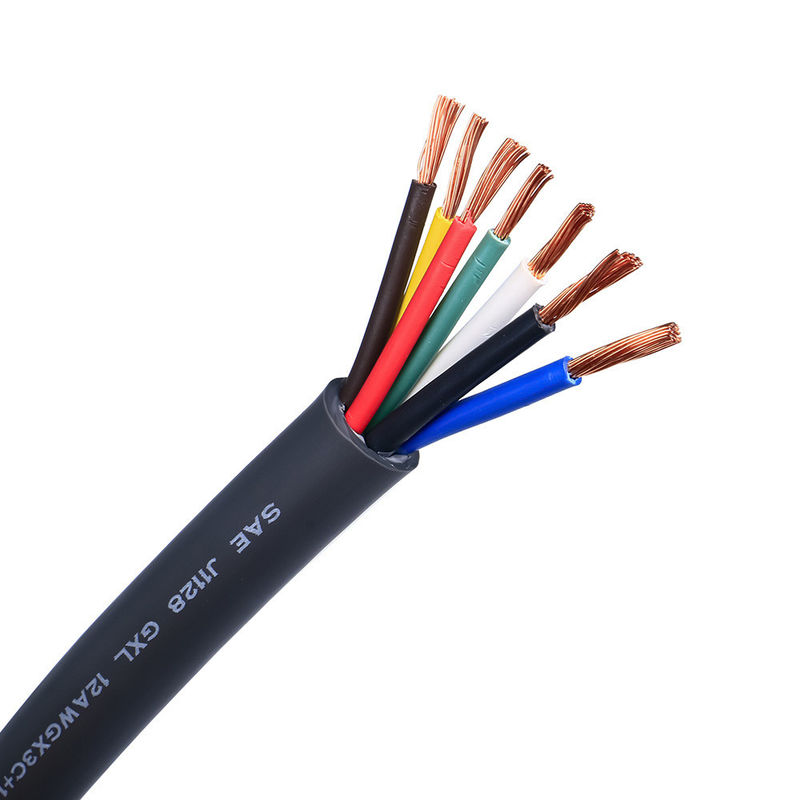

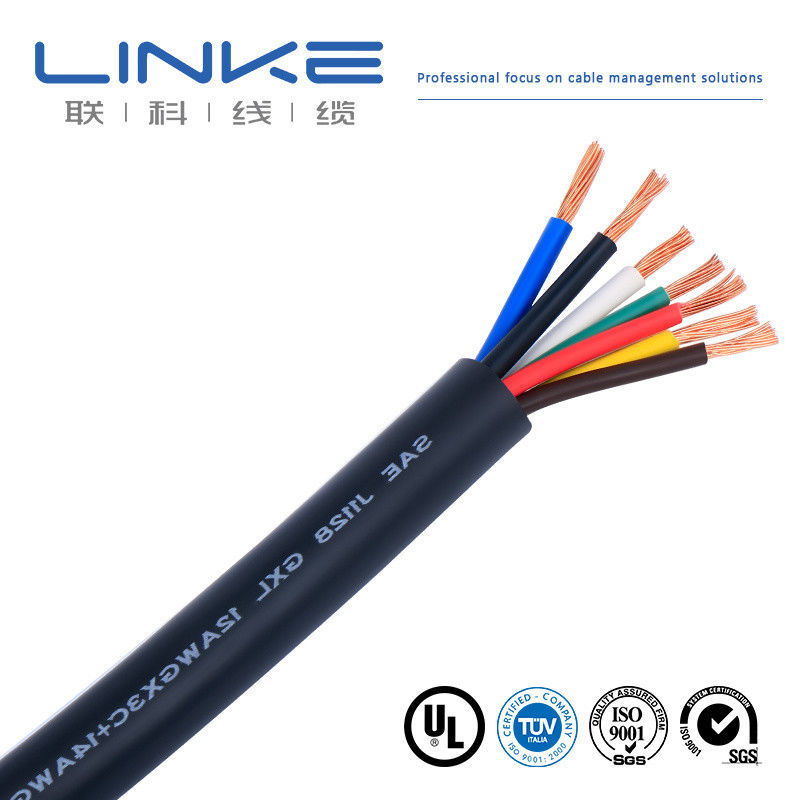

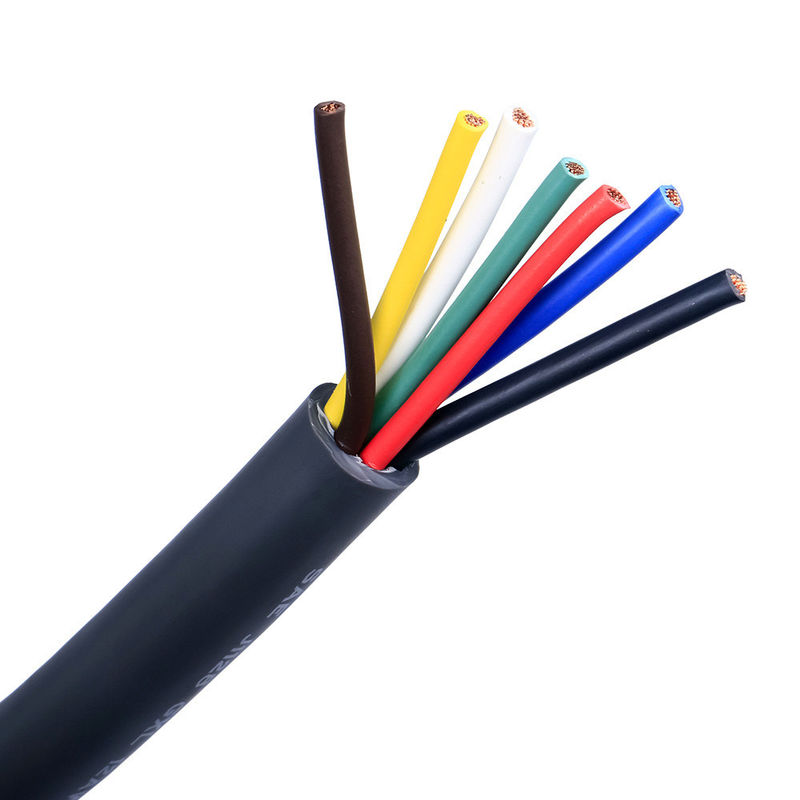

Fil de voiture GXL multibrin 14AWG avec isolation PVC
Fil automobile de haute qualité conçu pour les faisceaux de câblage de véhicules et les systèmes électriques nécessitant durabilité et résistance à la chaleur.
Spécifications du produit
| TYPE |
Conducteur |
DIA.(mm) |
TENSION |
Matériau |
Couleur |
| 1007#22AWG 17/0.14TS |
17/0.14TS |
0.16 |
300V |
Cuivre étamé+PVC |
personnalisé |
| 1007#22AWG 17/0.13TS |
17/0.13TS |
0.16 |
301V |
Cuivre étamé+PVC |
personnalisé |
| 1007#22AWG 17/0.13TS |
17/0.13TS |
0.16 |
302V |
Cuivre étamé+PVC |
personnalisé |
| 1007#22AWG 17/0.12TS |
17/0.12TS |
0.16 |
303V |
Cuivre étamé+PVC |
personnalisé |
| 1007#22AWG 17/0.12TS |
17/0.12TS |
0.16 |
304V |
Cuivre étamé+PVC |
personnalisé |
Applications
Fil électrique basse tension pour automobiles, motos et autres véhicules à moteur. Idéal pour les circuits de démarrage, de charge, d'éclairage, de signalisation et de tableau de bord, en particulier ceux nécessitant une résistance à la chaleur.
Construction du produit
- Conducteur : Cuivre électrolytique recuit doux E-Cu ETP1 selon la construction de conducteur nu SAE J1128 ASTM B3
- Isolation : Polyoléfine réticulée par faisceau d'électrons
- Couleur : Selon la commande du client
- Conception à âme unique
Données techniques
Plage de température : -40°C à +125°C (3000 heures)
Norme : SAE J1128
Tension d'essai : 1kV
GXL : Isolation XLPO à usage général
Résistance du conducteur : IEC 60228/BS 6360
Caractéristiques principales
- Ignifuge
- Très résistant aux acides, bases, essence et diesel
- Conducteurs flexibles avec isolation à paroi mince en PVC pour un diamètre réduit et un poids réduit
- Flexibilité supplémentaire
- Résistant à la chaleur
- Apparence à faible viscosité
Spécifications détaillées
| Marque |
LINKE |
Section transversale (mm²) |
0.01-500mm² |
| Jauge de fil (AWG) |
[par exemple, 24AWG, 28AWG] |
Conducteur |
Cuivre étamé / cuivre nu, selon les exigences du client |
| Matériau d'isolation |
PVC/TPU/Caoutchouc silicone/PE/PP/XLPE/Nylon/autre |
Matériau de la gaine |
[PVC/PU/Caoutchouc/Tresse/etc.] |
| Certifications |
RoHS/REACH/UL/CE/IP68/etc. |
Longueur personnalisée |
[par exemple, 1m, 3ft, 5m ±5% de tolérance] |
| Type de câble |
[Médical/Alimentation/Audio/Coaxial/Électrique/Automobile/Stockage d'énergie//etc.] |
Blindage |
[Blindé/Non blindé/Blindage tressé] |
| Impédance |
[par exemple, 75Ω (pour les câbles coaxiaux)] |
Impression/Logo |
[Texte/Étiquette/Logo, max. 20 caractères] |
| Rayon de courbure |
[par exemple, ≥5× diamètre du câble] |
Courant nominal |
[par exemple, 5A] |
| Tension nominale |
[par exemple, 30V AC/DC] |
Matériau du connecteur |
[Plaqué or/Plaqué nickel/Laiton/etc.] |
| Connecteurs |
[par exemple, USB Type-C, Jack 3,5 mm, RJ45] |
Gaine |
XLPE ou PE ou PVC CAOUTCHOUC |
| Délai de livraison |
7-14 jours après confirmation de la commande |
Couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| température |
Moins 70°C à 350°C (-70°C ~ 350°C) |
Emballage |
Rouleau/boîte/plaque/Personnalisé |
| Services de support |
multicolumn {3}{l}{câble personnalisé, solutions complètes, y compris coupe précise, sertissage et installation de cosses (spécifier le matériau, par exemple, plaqué cuivre/nickel) |
|
|
Contrôle qualité et tests
Laboratoire indépendant • Équipement de test complet • Contrôle qualité complet
Nous testons chaque produit selon des normes strictes pour garantir une qualité supérieure et des performances fiables.
| N° |
Article de test |
Condition de test |
Exigence de test |
Données de test |
Résultat |
| 1 |
Inspection de structure |
1. Conforme au tableau des tailles de fil
2. Épaisseur minimale ≥ 80% de l'épaisseur moyenne |
Conforme au tableau des tailles de fil |
Se référer au rapport de test |
Réussi |
| 2 |
Choc thermique |
Enrouler l'échantillon sur une tige de fer de taille spécifiée, placer dans un four de vieillissement à la température spécifiée pendant 1 heure, refroidir l'échantillon à température ambiante pendant au moins 30 minutes, puis observer l'échantillon |
Aucune fissure sur la surface de l'échantillon |
Aucune fissure |
Réussi |
| 3 |
Déformation thermique |
1. Mesurer l'épaisseur de l'échantillon (marquer la position de mesure)
2. Placer l'échantillon et le dispositif de test dans un four de vieillissement pour préchauffage à la température spécifiée pendant 1 heure
3. Placer l'échantillon sous la colonne de pression du dispositif de test pendant 1 heure
4. Remesurer l'épaisseur de l'échantillon à la même position |
1. L'échantillon ne doit pas être fissuré par la colonne de pression ni exposer le conducteur
2. Réduction d'épaisseur ≤ 50% |
Se référer au rapport de test |
Réussi |
| 4 |
FT2 |
Appliquer une flamme standard à une hauteur de 125 mm une fois |
1. La flamme ne doit pas se propager le long de sa longueur
2. La flamme ne doit pas se propager aux matériaux inflammables voisins |
Se référer au rapport de test |
Réussi |
| 5 |
Vieillissement |
1. Prendre cinq sections de gaine de 200 mm de long
2. Placer les spécimens dans un four de vieillissement à 158°C pendant 168 heures
3. Après avoir retiré les spécimens, les placer à température ambiante 23±5°C pendant 16 heures, puis tester l'allongement à la rupture et la résistance à la traction |
1. Allongement avant vieillissement ≥ 300%, allongement après vieillissement ≥ 80% de celui avant vieillissement
2. Résistance à la traction avant vieillissement > 1,41 kg/mm², résistance à la traction après vieillissement ≥ 80% de celle avant vieillissement |
Se référer au rapport de test |
Réussi |
| 6 |
Pliage à froid |
Stocker l'échantillon dans une boîte à basse température à la température spécifiée pendant 4 heures, enrouler l'échantillon sur une tige de fer de taille spécifiée avec des tours spécifiés, terminer l'enroulement dans les 30 secondes après avoir sorti l'échantillon de la boîte à basse température |
Aucune fissure sur la surface de l'échantillon |
Aucune fissure |
Réussi |
| 7 |
Résistance du conducteur |
Mesurer la résistance d'un conducteur d'un mètre avec un ohmmètre DC |
À 20°C, résistance de 8AWG ≤ 2,23 Ω/km |
Se référer au rapport de test |
Réussi |
Linke cable technology (DongGuan) Co. Ltd. se concentre sur la R&D et fournit des solutions professionnelles pour les câbles et fils, en particulier pour les clients de différentes industries. Cela comprend :
- Câble pour robot humanoïde,
- Câble d'alimentation/données IA,
- Câble semi-conducteur/câble d'automatisation industrielle,
- Câble de capteur,
- Câble pour nouvelle énergie,
- Fil pour beauté médicale,
- Câble UL,
Linke Cable possède des capacités de développement de produits diversifiées et des capacités techniques pour répondre aux besoins diversifiés des clients. Nous avons obtenu les autorisations de produits suivantes : UL 758, CCC, RoHs, REACH, CE ; Nous avons obtenu les systèmes de gestion de la qualité suivants : ISO 9001-2015 (Tous les produits) ; ISO 13485 (Appareils et instruments médicaux), IATF 16949 (Industrie automobile)
Profil du fabricant
Linke Cable Technology Co., Ltd est un fabricant de câbles leader en Chine avec plus de 10 ans d'expérience en R&D, production et marketing. Nous sommes spécialisés dans les câbles de recharge pour VE, les câbles médicaux, les câbles en silicone, les câbles à ressort, les câbles tressés, les câbles à double bobine, les fils UL, les câbles automobiles et les solutions de câbles personnalisés dans le monde entier. Notre approche d'ingénieur à ingénieur garantit des câbles de haute qualité qui améliorent la qualité de vie.
Certifications de qualité
Nos produits respectent les normes internationales suivantes :
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conducteur unique, isolation thermoplastique)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 et ISO13485, TS16949
CNR - Matériau de câblage d'appareils
Câble simple isolé en PVC extrudé, nominal 105°C, 1000V, Classe I, Groupe A, B ou AB, FT1 et/ou FT2
Câble avec gaine non intégrale en PVC extrudé, nominal 105°C, 1000V, Classe I, Classe ou Classe I/II, Groupe A, B ou AB, FT1 et/ou FT2
Câble avec gaine non intégrale en TPU extrudé, nominal 80°C, 300V, Classe I, Classe ou Classe I/II, Groupe A, B ou AB, FT1 et/ou FT2
Questions fréquemment posées
Êtes-vous un fabricant ou une société de négoce ?
Nous sommes un fabricant professionnel. Nous pouvons contrôler votre commande du début à la fin. Bienvenue à nous rendre visite. Nous viendrons vous chercher à Shenzhen.
Comment puis-je obtenir un échantillon pour tester votre qualité ?
Les échantillons sont gratuits pour vous. Les nouveaux clients doivent payer les frais de coursier.
Quelle est votre quantité minimale de commande ?
Normalement 100m. Cependant, le câble est très lourd. Il est préférable de commander une quantité appropriée pour éviter les frais de transport élevés. Le transport maritime est la meilleure option.
Puis-je obtenir une réduction ?
Cela dépend de votre quantité. Nous pouvons accorder une réduction et prendre en charge le fret. Veuillez nous contacter.
Votre entreprise accepte-t-elle la production OEM ?
Oui, nous pouvons imprimer le nom de votre entreprise et même personnaliser la carte de qualité pour promouvoir votre entreprise.
