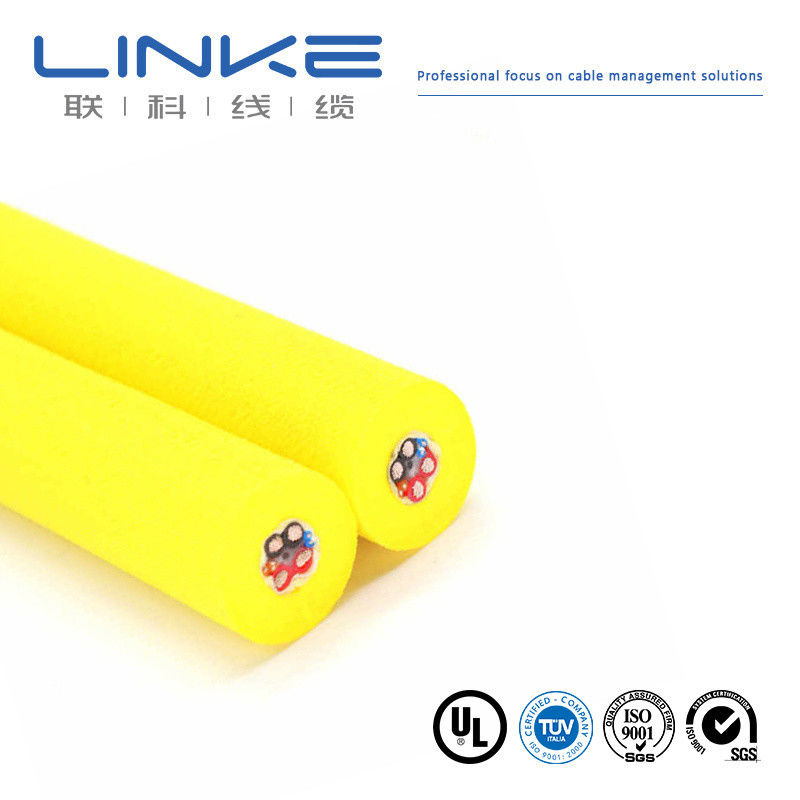

Câble flottant haute performance pour la robotique sous-marine
Ce câble flottant spécialisé pour robots sous-marins est doté d'une couche hautement résistante à l'usure, conçue pour les opérations sous-marines exigeantes à des profondeurs allant de centaines à des milliers de mètres.
Contexte technique
Les opérations d'ingénierie sous-marine nécessitent des câbles robustes pour la transmission d'énergie et le contrôle des signaux. Les câbles standard rencontrent des défis importants dans ces environnements :
- Les couches d'isolation accrues ajoutent un poids considérable
- L'incapacité à flotter augmente la traînée sur les équipements mobiles
- Les câbles immergés sont vulnérables aux dommages causés par la faune marine et les rochers
- La faible visibilité rend la détection des dommages difficile
Notre solution de câble flottant répond à ces défis avec une excellente flexibilité, une résistance mécanique et une performance de blocage de l'eau supérieure. Le matériau élastomère de polyuréthane offre une résistance exceptionnelle à l'usure, maintient la flexibilité à basse température et offre une résistance à la compression stable.

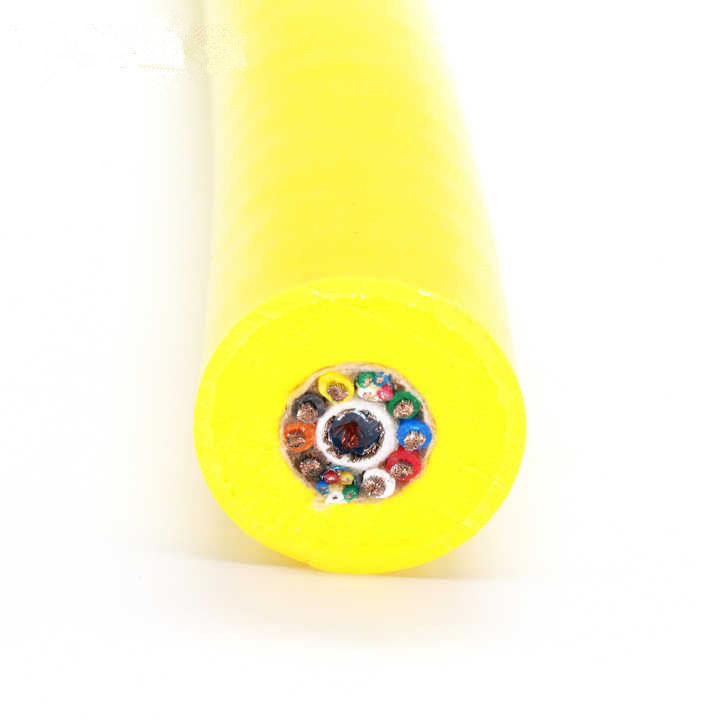

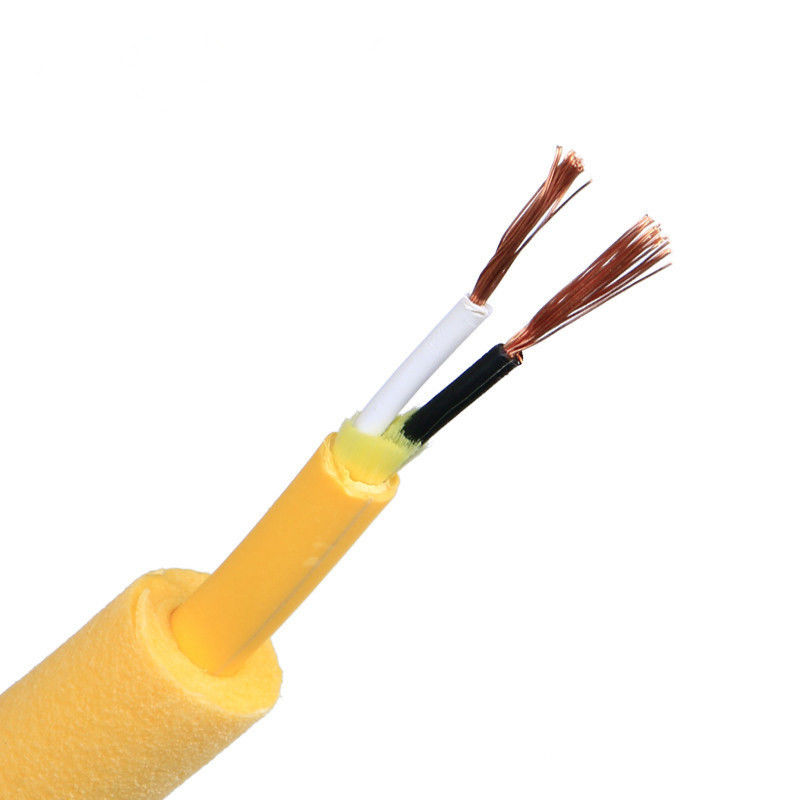

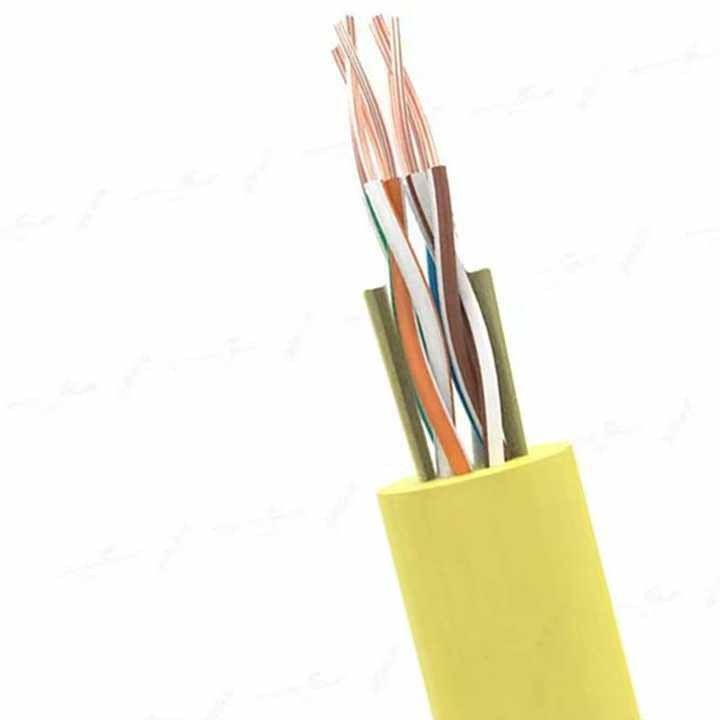

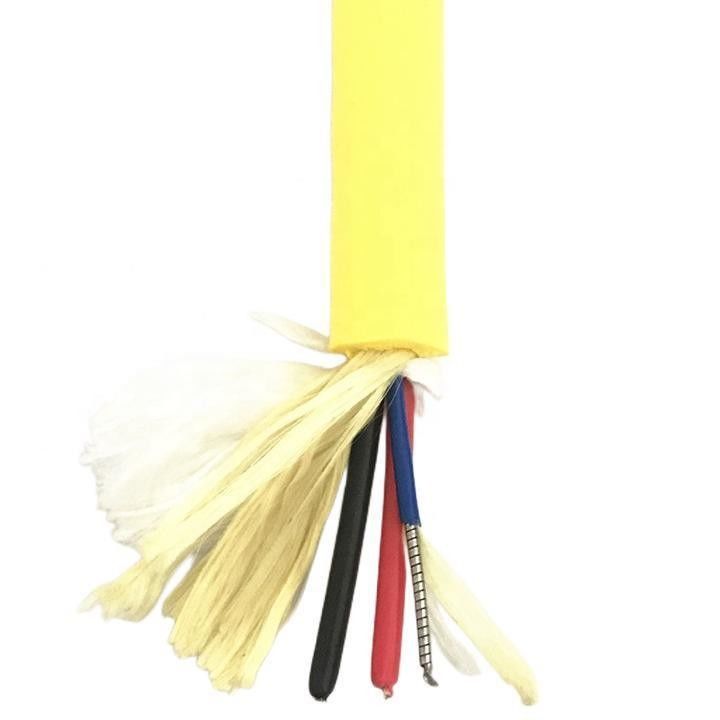

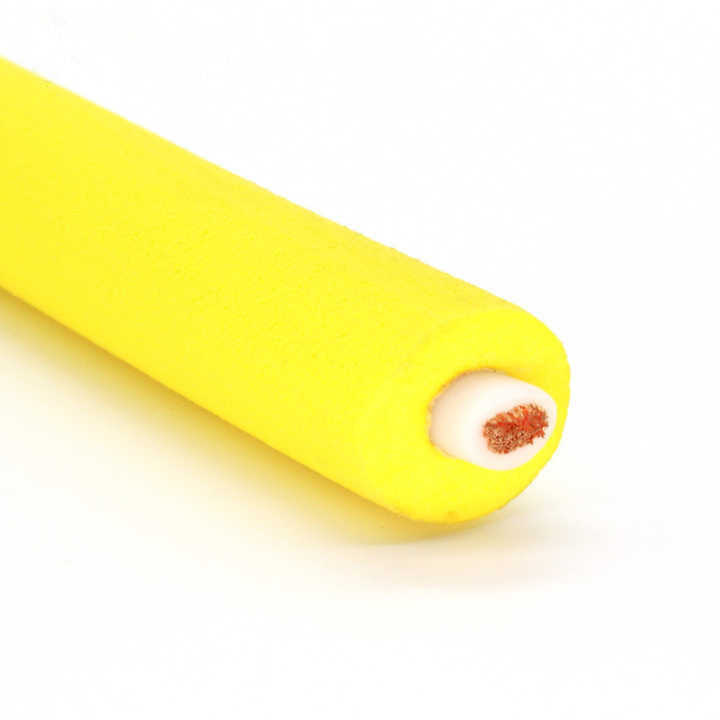

Structure du câble flottant
| Composant |
Spécification |
| Conducteur |
Fils de cuivre nu sans oxygène à plusieurs brins (fil étamé disponible sur demande), conformes aux normes VDE 0295 classe 6/IEC 60228 classe 6 |
| Isolation |
Mélange spécial de PVC modifié/HDPE/TPEE/TPE/ETFE et autres matériaux |
| Composants intégrés |
Optionnel : fibre optique, câble d'alimentation, câble de signal, câble vidéo, câble réseau, conduit d'air |
| Composants de traction |
Optionnel : câble d'acier de traction ou fibre de Kevlar |
| Renforcement |
Couche de renforcement composite en Kevlar |
| Blindage |
Optionnel : blindage tressé en fil étamé à haute résistance à la flexion pour une protection supérieure contre les interférences électromagnétiques |
| Gaine |
Mousse spéciale de polyuréthane PUR, résistante à la corrosion et à l'hydrolyse. Couleurs personnalisées disponibles |
Spécifications techniques
| Tension de fonctionnement |
0,6/1 kV et moins |
| Tension d'essai |
2500V |
| Résistance d'isolement |
≥20MΩ/km (20℃) |
| Rayon de courbure |
Installation mobile : 7,5×D
Installation fixe : 4×D |
| Température de fonctionnement |
-40℃ à +90℃ |
| Conformité environnementale |
Conforme RoHS, sans substances nocives |
| Compatibilité électromagnétique |
Conforme à la directive CEM |
| Propriétés ignifuges |
Norme d'essai VDE 0472-804 partie B, IEC 60332-1 |
Le câble utilise un matériau de gaine flexible spécial (couleurs sélectionnables par le client) avec une durée de vie en flexion dépassant 6 millions de cycles sans rupture de gaine.
Les caractéristiques de performance clés comprennent une flexibilité exceptionnelle, une résistance à l'usure, une résistance à l'huile, une résistance aux acides et aux alcalis, une résistance à la traction, des propriétés d'étanchéité supérieures et une excellente performance anti-vieillissement. La densité spécifique du câble est conçue pour être infiniment proche de celle de l'eau, lui permettant de flotter à la surface.
| Marque |
LINKE |
Section transversale (mm²) |
0,01-500mm² |
| Jauge de fil (AWG) |
[par exemple, 24AWG, 28AWG] |
Conducteur |
Cuivre étamé / cuivre nu, selon les exigences du client |
| Matériau d'isolation |
PVC/TPU/Caoutchouc silicone/PE/PP/XLPE/Nylon/autre |
Matériau de la gaine |
[PVC/PU/Caoutchouc/Tresse/etc.] |
| Certifications |
RoHS/REACH/UL/CE/IP68/etc. |
Longueur personnalisée |
[par exemple, 1m, 3ft, 5m ±5% de tolérance] |
| Type de câble |
[Médical/Alimentation/Audio/Coaxial/Électrique/Automobile/Stockage d'énergie//etc.] |
Blindage |
[Blindé/Non blindé/Blindage tressé] |
| Impédance |
[par exemple, 75Ω (pour les câbles coaxiaux)] |
Impression/Logo |
[Texte/Étiquette/Logo, max. 20 caractères] |
| Rayon de courbure |
[par exemple, ≥5× diamètre du câble] |
Courant nominal |
[par exemple, 5A] |
| Tension nominale |
[par exemple, 30V AC/DC] |
Matériau du connecteur |
[Plaqué or/Plaqué nickel/Laiton/etc.] |
| Connecteurs |
[par exemple, USB Type-C, Jack 3,5 mm, RJ45] |
Gaine |
XLPE ou PE ou PVC CAOUTCHOUC |
| Délai de livraison |
7-14 jours après confirmation de la commande |
Couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| Température |
Moins 70℃ à 350℃ (-70℃ ~ 350℃) |
Emballage |
Rouleau/boîte/plaque/Personnalisé |
| Services de support |
câble personnalisé, solutions complètes, y compris coupe précise, sertissage et installation de cosses (spécifier le matériau, par exemple, cuivre/plaqué nickel) |
Laboratoire indépendant• Équipement de test complet• Contrôle qualité complet
Nous testons chaque produit selon des normes strictes pour garantir une qualité supérieure et des performances fiables.
|
Non.
|
Article de test
|
Condition de test
|
Exigence de test
|
Données de test
|
Résultat
|
|
1
|
Inspection de structure
|
1. Conforme au tableau des tailles de fil2. Épaisseur minimale ≥ 80% de l'épaisseur moyenne
|
Conforme au tableau des tailles de fil
|
Se référer au rapport de test
|
Réussi
|
|
2
|
Choc thermique
|
Enrouler l'échantillon sur une tige de fer de taille spécifiée, placer dans un four de vieillissement à température spécifiée pendant 1 heure, refroidir l'échantillon à température ambiante pendant au moins 30 minutes, puis observer l'échantillon
|
Aucune fissure sur la surface de l'échantillon
|
Aucune fissure
|
Réussi
|
|
3
|
Déformation thermique
|
1. Mesurer l'épaisseur de l'échantillon (marquer la position de mesure)2. Placer l'échantillon et le dispositif de test dans un four de vieillissement pour préchauffage à température spécifiée pendant 1 heure3. Placer l'échantillon sous la colonne de pression du dispositif de test pendant 1 heure4. Remesurer l'épaisseur de l'échantillon à la même position
|
1. L'échantillon ne doit pas être fissuré par la colonne de pression ni exposer le conducteur2. Réduction d'épaisseur ≤ 50%
|
Se référer au rapport de test
|
Réussi
|
|
4
|
FT2
|
Appliquer une flamme standard à une hauteur de 125 mm une fois
|
1. La flamme ne doit pas se propager le long de sa longueur2. La flamme ne doit pas se propager aux matériaux inflammables voisins
|
Se référer au rapport de test
|
Réussi
|
|
5
|
Vieillissement
|
1. Prendre cinq sections de gaine de 200 mm de long2. Placer les spécimens dans un four de vieillissement à 158℃ pendant 168 heures3. Après avoir retiré les spécimens, les placer à température ambiante 23±5℃ pendant 16 heures, puis tester l'allongement à la rupture et la résistance à la traction
|
1. Allongement avant vieillissement ≥ 300%, allongement après vieillissement ≥ 80% de celui avant vieillissement2. Résistance à la traction avant vieillissement > 1,41 kg/mm², résistance à la traction après vieillissement ≥ 80% de celle avant vieillissement
|
Se référer au rapport de test
|
Réussi
|
|
6
|
Pliage à froid
|
Stocker l'échantillon dans une boîte à basse température à la température spécifiée pendant 4 heures, enrouler l'échantillon sur une tige de fer de taille spécifiée avec des tours spécifiés, compléter l'enroulement dans les 30 secondes après avoir sorti l'échantillon de la boîte à basse température
|
Aucune fissure sur la surface de l'échantillon
|
Aucune fissure
|
Réussi
|
|
7
|
Résistance du conducteur
|
Mesurer la résistance d'un conducteur central d'un mètre avec un ohmmètre CC
|
À 20℃, résistance de 8 AWG ≤ 2,23 Ω/km
|
Se référer au rapport de test
|
Réussi
|
