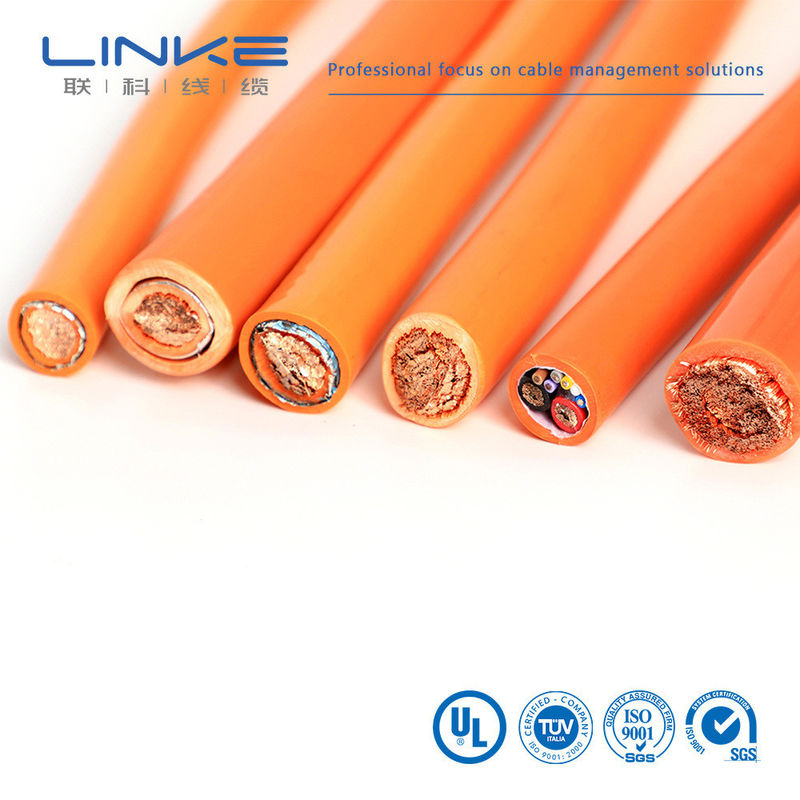

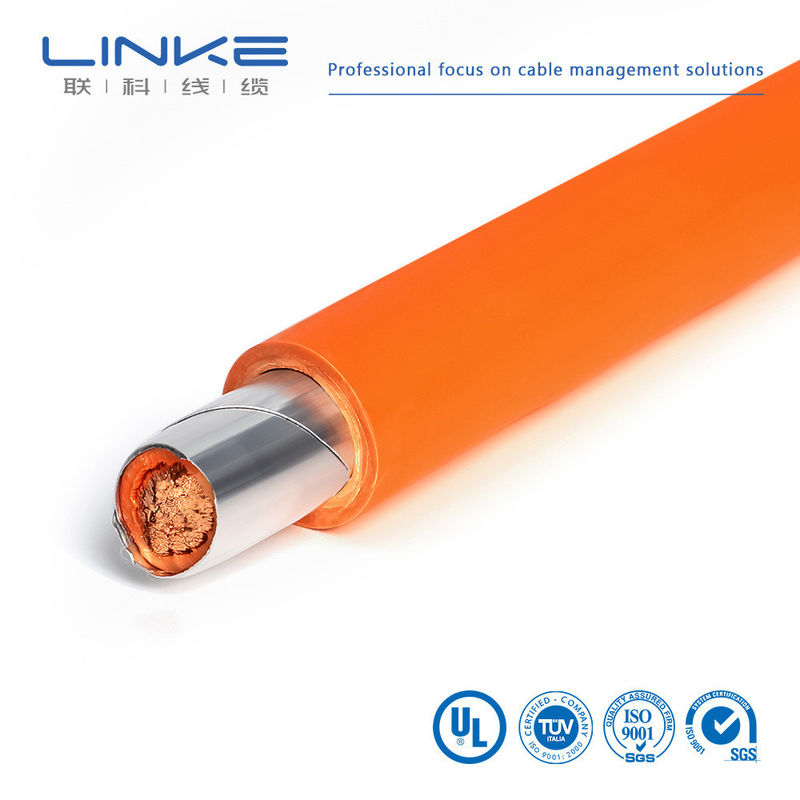

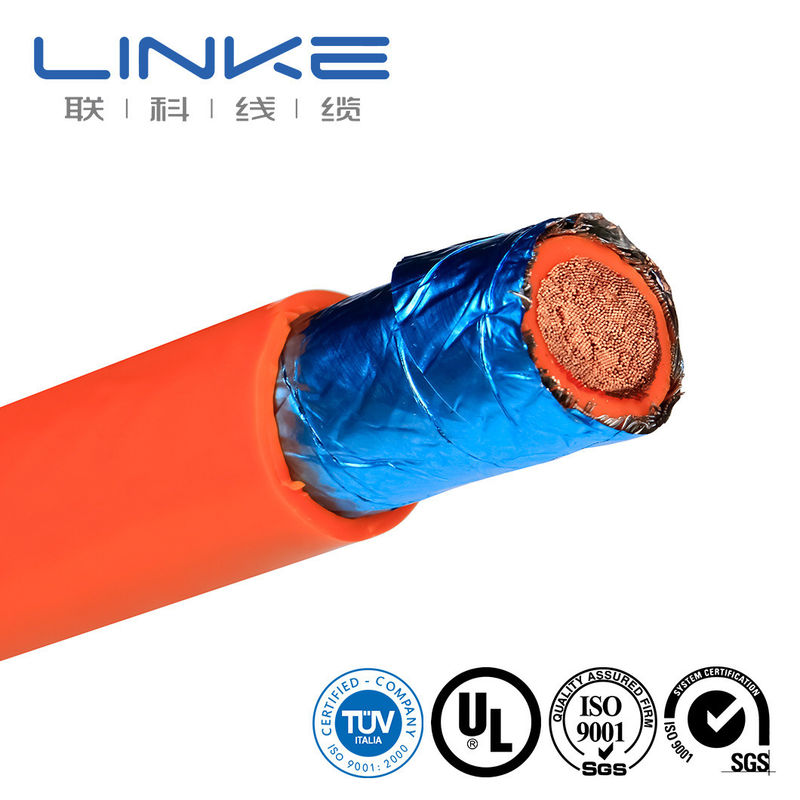

Fil de haute température non blindé pour énergie VE, câble haute tension 1500V conçu spécifiquement pour les applications de construction nécessitant des performances électriques robustes dans des environnements exigeants.
Spécifications du produit
| Article du produit |
Câble EV-XLPE |
| Pays d'origine |
Chine |
| Spécification de production |
Selon les exigences du client |
| Matériau d'isolation |
XLPE |
| Température nominale |
-40~125 °C |
| Couleur |
Jaune, Vert, Noir, Rouge, Gris, Marron, Bleu, Orange, Blanc et Transparent |
| Tension nominale (U0/U) |
1500V |
| Marque |
LINKE |
Section transversale (mm²) |
0.01-500mm² |
| Jauge de fil (AWG) |
[par exemple, 24AWG, 28AWG] |
Conducteur |
Cuivre étamé / cuivre nu, selon les exigences du client |
| Matériau d'isolation |
PVC/TPU/Caoutchouc silicone/PE/PP/XLPE/Nylon/autre |
Matériau de gaine |
[PVC/PU/Caoutchouc/Tresse/etc.] |
| Certifications |
RoHS/REACH/UL/CE/IP68/etc. |
Longueur personnalisée |
[par exemple, 1m, 3ft, 5m ±5% de tolérance] |
| Type de câble |
[Médical/Alimentation/Audio/Coaxial/Électrique/Automobile/Stockage d'énergie//etc.] |
Blindage |
[Blindé/Non blindé/Blindage tressé] |
| Impédance |
[par exemple, 75Ω (pour les câbles coaxiaux)] |
Impression/Logo |
[Texte/Étiquette/Logo, max. 20 caractères] |
| Rayon de courbure |
[par exemple, ≥5× diamètre du câble] |
Courant nominal |
[par exemple, 5A] |
| Tension nominale |
[par exemple, 30V AC/DC] |
Matériau du connecteur |
[Plaqué or/Plaqué nickel/Laiton/etc.] |
| Connecteurs |
[par exemple, USB Type-C, Jack 3,5 mm, RJ45] |
Gaine |
XLPE ou PE ou PVC CAOUTCHOUC |
| Délai de livraison |
7-14 jours après confirmation de la commande |
Couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| température |
Moins 70°C à 350°C (-70°C ~ 350°C) |
Emballage |
Rouleau/boîte/plaque/Personnalisé |
| Services de support |
câble personnalisé, solutions complètes, y compris la découpe précise, le sertissage et l'installation de cosses (spécifier le matériau, par exemple, cuivre/plaqué nickel) |
Laboratoire indépendant • Équipement de test complet • Contrôle qualité complet
Nous testons chaque produit selon des normes strictes pour garantir une qualité supérieure et des performances fiables.
| N° |
Article de test |
Condition de test |
Exigence de test |
Données de test |
Résultat |
| 1 |
Inspection structurelle |
1. Conforme au tableau des tailles de fils 2. Épaisseur minimale ≥ 80% de l'épaisseur moyenne |
Conforme au tableau des tailles de fils |
Se référer au rapport de test |
Réussi |
| 2 |
Choc thermique |
Enrouler l'échantillon sur une tige de fer de taille spécifiée, placer dans un four de vieillissement à température spécifiée pendant 1 heure, refroidir l'échantillon à température ambiante pendant au moins 30 minutes, puis observer l'échantillon |
Aucune fissure sur la surface de l'échantillon |
Aucune fissure |
Réussi |
| 3 |
Déformation à chaud |
1. Mesurer l'épaisseur de l'échantillon (marquer la position de mesure) 2. Placer l'échantillon et le dispositif de test dans un four de vieillissement pour préchauffage à température spécifiée pendant 1 heure 3. Placer l'échantillon sous la colonne de pression du dispositif de test pendant 1 heure 4. Remesurer l'épaisseur de l'échantillon à la même position |
1. L'échantillon ne doit pas être fissuré par la colonne de pression ni le conducteur exposé 2. Réduction d'épaisseur ≤ 50% |
Se référer au rapport de test |
Réussi |
| 4 |
FT2 |
Appliquer une flamme standard à une hauteur de 125 mm une fois |
1. La flamme ne doit pas se propager le long de sa longueur 2. La flamme ne doit pas se propager aux matériaux inflammables voisins |
Se référer au rapport de test |
Réussi |
| 5 |
Vieillissement |
1. Prendre cinq sections de gaine de 200 mm de long 2. Placer les spécimens dans un four de vieillissement à 158°C pendant 168 heures 3. Après avoir retiré les spécimens, les placer à température ambiante 23±5°C pendant 16 heures, puis tester l'allongement à la rupture et la résistance à la traction |
1. Allongement avant vieillissement ≥ 300%, allongement après vieillissement ≥ 80% de celui avant vieillissement 2. Résistance à la traction avant vieillissement > 1,41 kg/mm², résistance à la traction après vieillissement ≥ 80% de celle avant vieillissement |
Se référer au rapport de test |
Réussi |
| 6 |
Pliage à froid |
Stocker l'échantillon dans une boîte à basse température à température spécifiée pendant 4 heures, enrouler l'échantillon sur une tige de fer de taille spécifiée avec des tours spécifiés, terminer l'enroulement dans les 30 secondes après que l'échantillon soit sorti de la boîte à basse température |
Aucune fissure sur la surface de l'échantillon |
Aucune fissure |
Réussi |
| 7 |
Résistance du conducteur |
Mesurer la résistance d'un conducteur de cœur d'un mètre avec un ohmmètre CC |
À 20°C, résistance de 8 AWG ≤ 2,23 Ω/km |
Se référer au rapport de test |
Réussi |
Linke cable technology (DongGuan) Co. Ltd. se concentre sur la R&D et
fournit des solutions professionnelles pour les câbles et fils, en particulier pour les
différents clients industriels. Cela comprend :
Câble pour robot humanoïde,
Câble d'alimentation/données IA,
Câble semi-conducteur/câble d'automatisation industrielle,
Câble capteur,
Câble nouvelle énergie,
Fil pour beauté médicale,
Câble fil UL,
Linke Cable possède des capacités de développement de produits et des capacités techniques diversifiées pour soutenir les
besoins diversifiés des clients. Nous avons obtenu les autorisations de produits suivantes : UL 758, CCC, RoHs, REACH, CE ; Nous
avons obtenu les systèmes de gestion de la qualité suivants : ISO 9001-2015 (tous les produits) ; ISO 13485
(Appareils et instruments médicaux), IATF 16949 (Industrie automobile)
Profil du fabricant
Fabricant de fils et câbles Linke Cable Technology Co., Ltd est un fournisseur de câbles leader en Chine avec plus de 10 ans d'expertise en R&D, production et commercialisation de solutions de fils et câbles.
Linke fournit divers câbles et solutions de câbles personnalisés dans le monde entier, spécialisé dans les câbles de recharge VE, les câbles médicaux, les câbles en silicone, les câbles à ressort, les câbles tressés, les câbles à double gaine, les fils UL, les câbles automobiles, et plus encore.
Chez Linke Cable, nous croyons en une approche ingénieur à ingénieur pour développer des câbles supérieurs pour les clients et améliorer la qualité de vie grâce à des solutions innovantes.
Nos capacités
Nous maintenons une solide équipe de R&D avec 6 professionnels de l'ingénierie, chacun possédant plus de 10 ans de technologie et d'expérience dans le domaine des fils et câbles. Notre département d'ingénierie se concentre sur la fourniture de solutions de câbles précises et efficaces pour les clients. Le département de contrôle qualité comprend 10 spécialistes qui supervisent strictement chaque étape, des matériaux entrants à l'expédition, garantissant une qualité de produit à 100 %. Notre personnel de production se compose de plus de 50 professionnels expérimentés de la fabrication.
Certifications et normes
Nos certifications comprennent : UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conducteur unique, isolation thermoplastique)
Certifications UL supplémentaires : UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
Certifications de gestion de la qualité : ISO9001, ISO13485, TS16949
Conformité aux normes CNR - Matériaux de câblage d'appareils pour câbles simples isolés en PVC extrudé, classés 105°C, 1000V, Classe I, Groupe A, B ou AB, FT1 et/ou FT2.
Conducteur unique, Isolation thermoplastique
1007, 1330, 1333, 1591, 1723, 10064, 10369, 1015, 1331, 1569, 1592, 1901, 10070, 10483, 1185, 1332, 1577, 1672, 10012, 10269
Multiconducteur, Isolation thermoplastique
2095, 2129, 2468, 2586, 2725, 20233, 20280, 20963, 2103, 2463, 2517, 2587, 2835, 20276, 20549, 21198, 2104, 2464, 2576, 2661, 2919, 20279, 20886, 21664
Conducteur unique, Isolation thermodurcissable
3075, 3173, 3320, 3386, 3530, 3689, 30005, 3123, 3212, 3321, 3398, 3577, 3702, 3132, 3266, 3331, 3512, 3644, 3817, 3135, 3271, 3385, 3529, 3674, 3886
Questions fréquemment posées
- Êtes-vous un fabricant ou une société commerciale ?
Nous sommes un fabricant professionnel. Nous pouvons contrôler votre commande du début à la fin. Bienvenue à nous rendre visite. Nous viendrons vous chercher à Shenzhen.
- Comment puis-je obtenir un échantillon pour tester votre qualité ?
Les échantillons sont gratuits pour vous. Les nouveaux clients doivent payer les frais de coursier.
- Quelle est votre quantité minimale de commande ?
Normalement 100m. Cependant, le câble est très lourd. Il est préférable de commander une quantité appropriée pour éviter les frais de transport élevés. Le transport maritime est la meilleure option.
- Puis-je obtenir une réduction ?
Cela dépend de votre quantité. Nous pouvons accorder une réduction et prendre en charge le fret. Veuillez nous contacter.
- Votre entreprise accepte-t-elle la production OEM ?
Oui, nous pouvons imprimer le nom de votre entreprise et même personnaliser la carte de qualité pour promouvoir votre entreprise.
Pour plus d'informations, n'hésitez pas à nous contacter !
