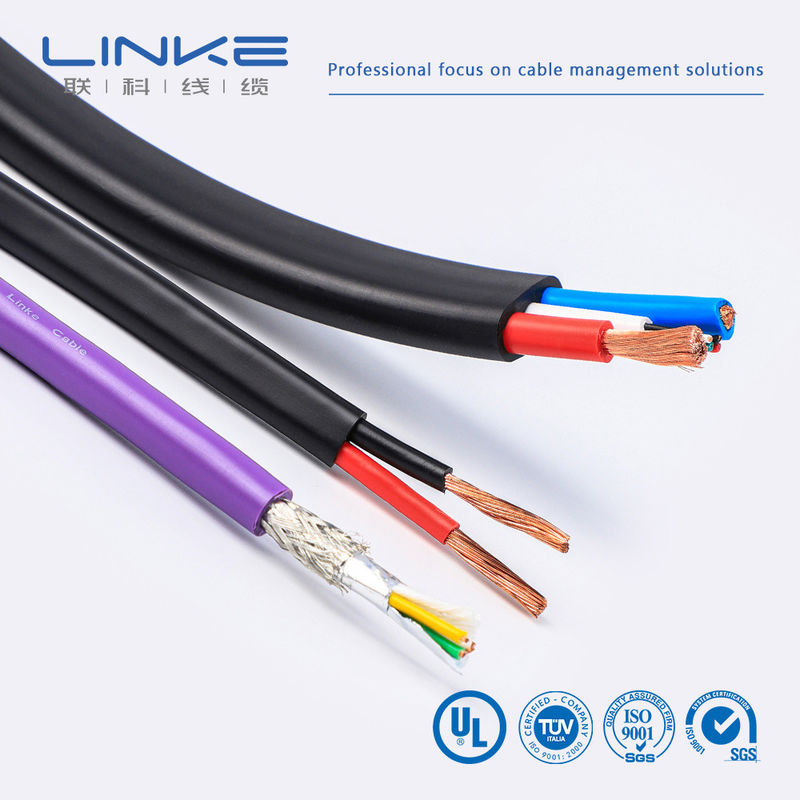

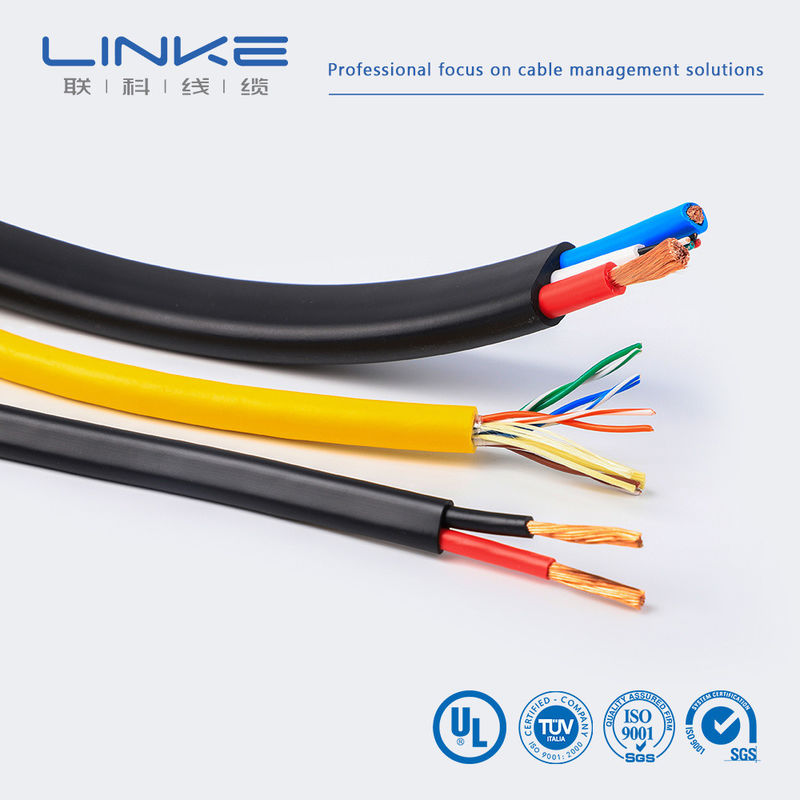

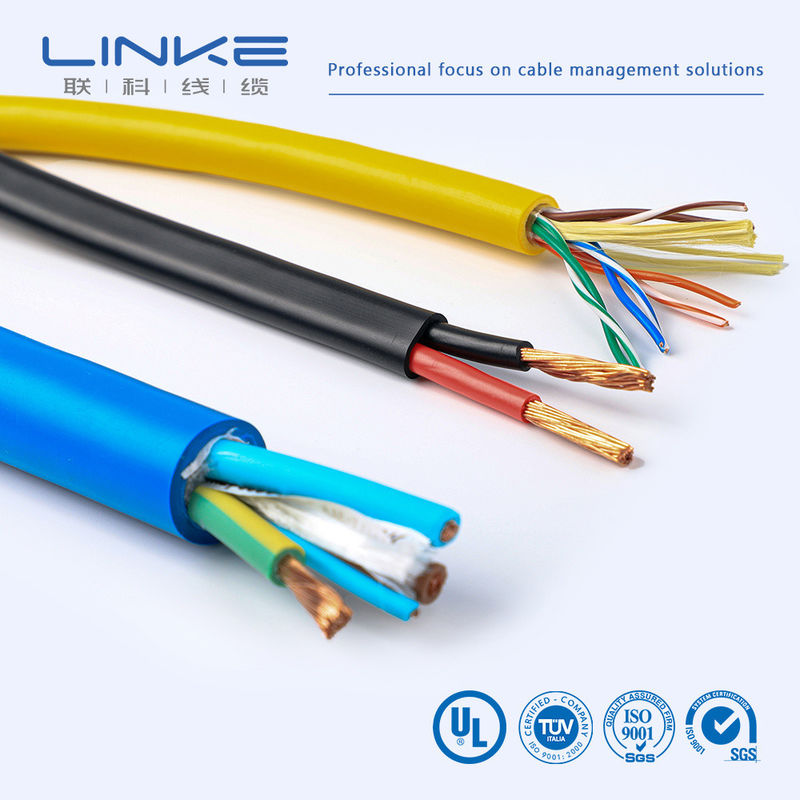

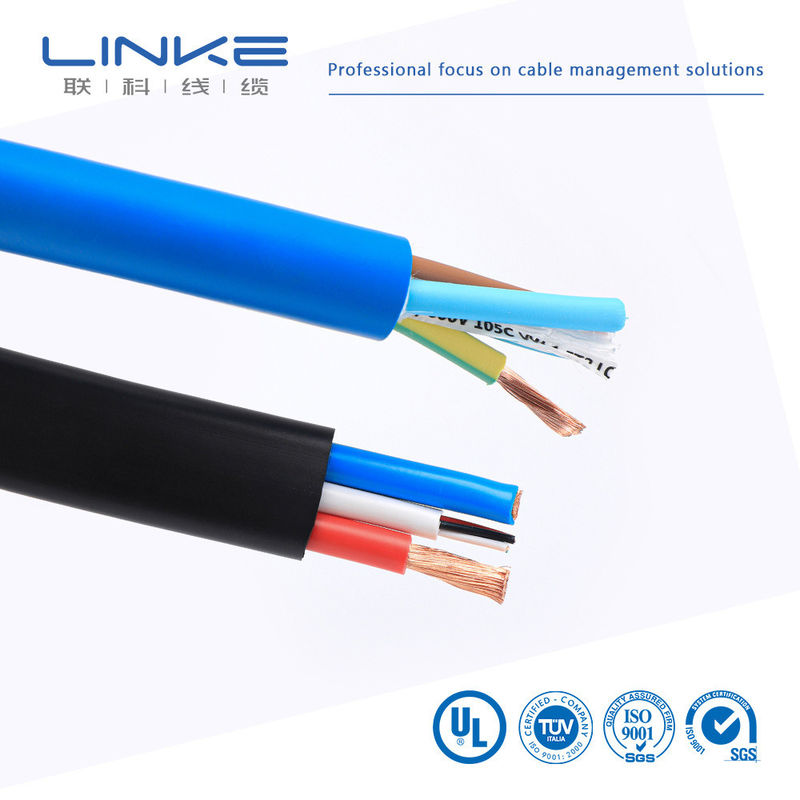

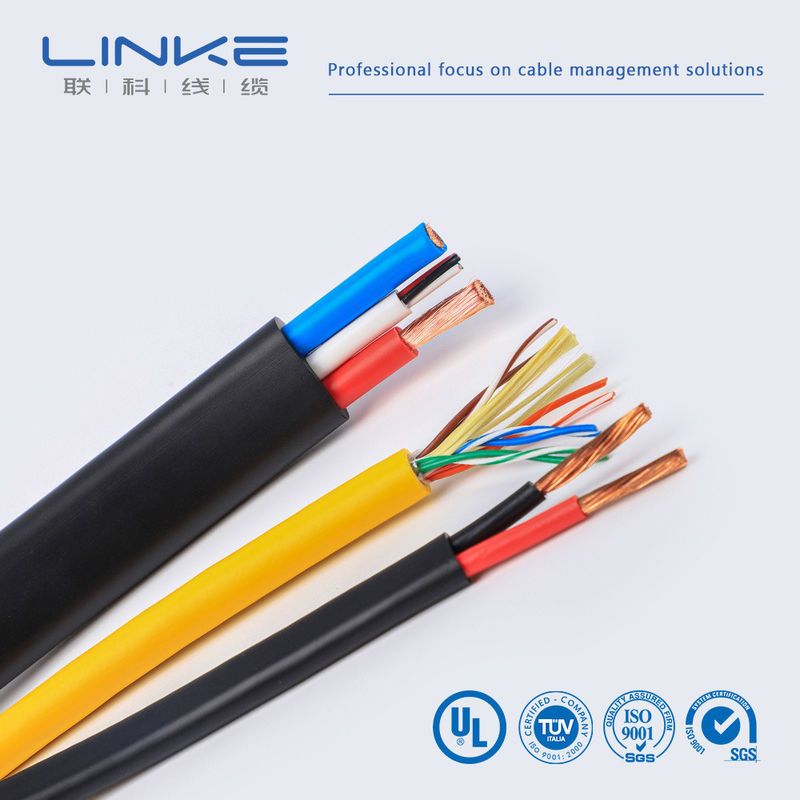

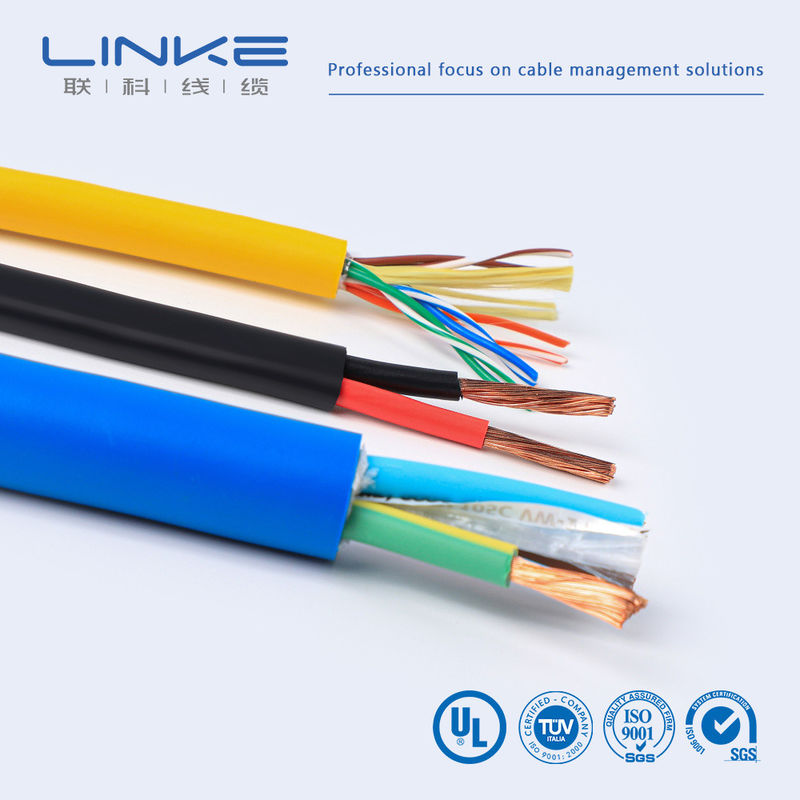

Câble à âme en cuivre isolé en PVC conçu pour les applications 300 V/500 V
Spécifications du produit
| Article du produit |
60227 CEI06 (VR) |
| Pays d'origine |
Chine |
| Spécification de production |
Selon les exigences du client |
| Matériau isolant |
PVC |
| Température nominale |
70°C |
| Couleurs disponibles |
Jaune, vert, noir, rouge, gris, marron, bleu, orange, blanc et transparent |
| Tension nominale (U0/U) |
300V/300V |
Profil du fabricant
Linke Cable Technology Co., Ltd est l'un des principaux fabricants de câbles en Chine avec plus de 10 ans d'expérience dans la R&D, la production et la commercialisation de solutions de fils et de câbles. Nous sommes spécialisés dans la fourniture de solutions de câbles personnalisées pour les clients mondiaux, notamment les câbles de recharge pour véhicules électriques, les câbles médicaux, les câbles en silicone, les câbles à ressorts, les câbles tressés, les câbles à lobes de remorquage, les fils UL et les câbles automobiles.
Notre approche d'ingénieur à ingénieur garantit que nous développons des câbles de qualité supérieure qui améliorent la qualité et les performances des applications de nos clients.
Assurance qualité
Notre équipe dédiée assure une qualité exceptionnelle tout au long du processus de fabrication :
- Équipe R&D :6 ingénieurs avec plus de 10 ans d'expérience dans la technologie des câbles
- Contrôle de qualité:10 professionnels surveillant chaque étape, des matériaux à l'expédition
- Personnel de production :Plus de 50 personnels de fabrication expérimentés
Aperçu des installations
- Environnement de bureau moderne
- Équipe professionnelle
- Atelier de production avancé
- Laboratoire de tests complets de câbles
| Marque |
LINKÉ |
Section transversale (mm²) |
0,01-500 mm² |
| Calibre de fil (AWG) |
[par exemple, 24AWG, 28AWG] |
Conducteur |
Cuivre étamé/cuivre nu, basé sur les exigences du client |
| Matériau isolant |
PVC/TPU/caoutchouc de silicone/PE/PP/XLPE/Nylon/autres |
Matériau de la veste |
[PVC/PU/caoutchouc/tresse/etc.] |
| Certifications |
RoHS/REACH/UL/CE/IP68/etc |
Longueur personnalisée |
[par exemple, 1 m, 3 pieds, 5 m ±5 % de tolérance] |
| Type de câble |
[Médical/Énergie/Audio/Coaxial/Électrique/Automobile/Stockage d'énergie//etc.] |
Blindage |
[Bouclier blindé/non blindé/tresse] |
| Impédance |
[par exemple, 75 Ω (pour les câbles coaxiaux)] |
Impression/Logo |
[Texte/Étiquette/Logo, max. 20 caractères] |
| Rayon de courbure |
[par exemple, ≥5× diamètre du câble] |
Note actuelle |
[par exemple, 5A] |
| Tension nominale |
[par exemple, 30 V CA/CC] |
Matériau du connecteur |
[Plaqué or/nickelé/laiton/etc.] |
| Connecteurs |
[par exemple, USB Type-C, prise jack 3,5 mm, RJ45] |
Veste |
CAOUTCHOUC XLPE ou PE ou PVC |
| Délai de livraison |
7-14 jours après confirmation de la commande |
Couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| température |
Moins-70 ℃ à 350 ℃ (-70 ℃ ~ 350 ℃) |
Emballer |
Rouleau/boîte/plaque/personnalisé |
| Services d'assistance |
multicolonne {3}{l}{câble personnalisé, solutions de bout en bout, y compris la coupe précise, le sertissage et l'installation des cosses (préciser le matériau, par exemple, cuivre/nickelé) |
|
|
Laboratoire Indépendant•Équipement de test complet•Contrôle qualité complet
Nous testons chaque produit selon des normes strictes pour garantir une qualité supérieure et des performances fiables.
|
Non.
|
Article de test
|
Conditions d'essai
|
Exigence de test
|
Données de test
|
Résultat
|
|
1
|
Inspection des structures
|
1. Se conformer au tableau des tailles de fils2. Épaisseur minimale ≥ 80 % de l'épaisseur moyenne
|
Se conformer au tableau des tailles de fils
|
Se référer au dossier de test
|
Passer
|
|
2
|
Choc thermique
|
Enroulez l'échantillon sur une tige de fer de taille spécifiée, placez-le dans un four de vieillissement à la température spécifiée pendant 1 heure, refroidissez l'échantillon à température ambiante pendant au moins 30 minutes, puis observez l'échantillon.
|
Aucune fissure sur la surface de l'échantillon
|
Pas de fissures
|
Passer
|
|
3
|
Déformation thermique
|
1. Mesurez l'épaisseur de l'échantillon (marquez la position de mesure)2. Placer l'échantillon et le dispositif de test dans un four de vieillissement pour les préchauffer à la température spécifiée pendant 1 heure3. Placer l'échantillon sous la colonne de pression du dispositif de test pendant 1 heure4. Mesurer à nouveau l'épaisseur de l'échantillon à la même position
|
1. L'échantillon ne doit pas être fissuré par la colonne de pression ou exposer le conducteur2. Réduction d'épaisseur ≤ 50%
|
Se référer au dossier de test
|
Passer
|
|
4
|
FT2
|
Appliquer une fois une flamme standard à une hauteur de 125 mm
|
1. La flamme ne doit pas se propager sur toute sa longueur2. La flamme ne doit pas se propager aux matériaux inflammables à proximité
|
Se référer au dossier de test
|
Passer
|
|
5
|
Vieillissement
|
1. Prenez cinq sections de gaine de 200 mm de long2. Placer les échantillons dans un four de vieillissement à 158 ℃ pendant 168 heures3. Après avoir retiré les échantillons, placez-les à température ambiante 23 ± 5 ℃ pendant 16 heures, puis testez l'allongement à la rupture et la résistance à la traction.
|
1. Allongement avant vieillissement ≥ 300 %, allongement après vieillissement ≥ 80 % de celui avant vieillissement2. Résistance à la traction avant vieillissement > 1,41 kg/mm², résistance à la traction après vieillissement ≥ 80 % de celle avant vieillissement
|
Se référer au dossier de test
|
Passer
|
|
6
|
Courbure à froid
|
Conserver l'échantillon dans une boîte à basse température à la température spécifiée pendant 4 heures, ventiler l'échantillon sur une tige de fer de taille spécifiée avec des tours spécifiés, terminer l'enroulement dans les 30 secondes suivant le retrait de l'échantillon de la boîte à basse température.
|
Aucune fissure sur la surface de l'échantillon
|
Pas de fissures
|
Passer
|
|
7
|
Résistance du conducteur
|
Mesurez la résistance d'un conducteur central d'un mètre avec un compteur de résistance CC
|
À 20℃, résistance de 8AWG ≤ 2,23Ω/km
|
Se référer au dossier de test
|
Passer
|
Linke cable technology (DongGuan) Co. Ltd. se concentre sur la R&D et
fournir des solutions professionnelles au Cable&Wire, en particulier pour le
différents clients de l'industrie. Il contient :
Câble robot humanoïde,
Câble d'alimentation AI/câble de données,
Câble semi-conducteur/câble automatique industriel,
Câble de capteur,
Nouveau câble d'énergie,
Fil de beauté médical,
Câble métallique UL,
Linke Cable dispose de capacités de développement de produits et de capacités techniques diversifiées pour prendre en charge des produits diversifiés.
besoins du client. Nous avons obtenu l'autorisation de produit suivante :UL 758,CCC,RoHs,ATTEINDRE,CE ; Nous
avoir obtenu le système de gestion de la qualité suivant:ISO 9001-2015(Tous les produits); OIN 13485
(Appareils et instruments médicaux),IATF 16949(Industrie automobile)
Certifications et normes
Isolation thermoplastique monoconducteur
1007 1330 1333 1591 1723 10064 10369 1015 1331 1569 1592 1901 10070 10483 1185 1332 1577 1672 10012 10269
Isolation thermoplastique à conducteurs multiples
2095 2129 2468 2586 2725 20233 20280 20963 2103 2463 2517 2587 2835 20276 20549 21198 2104 2464 2576 2661 2919 20279 20886 21664
Isolation thermodurcie monoconducteur
3075 3173 3320 3386 3530 3689 30005 3123 3212 3321 3398 3577 3702 3132 3266 3331 3512 3644 3817 3135 3271 3385 3529 3674 3886
Les certifications supplémentaires incluent : ISO9001, ISO13485, TS16949 et diverses normes CNR pour les matériaux de câblage des appareils et les types de câbles extrudés.
Foire aux questions
Êtes-vous un fabricant ou une société commerciale ?
Nous sommes un fabricant professionnel contrôlant tous les aspects de la production du début à la fin. Nous acceptons les visites dans nos installations et fournissons un service de ramassage à Shenzhen.
Comment puis-je obtenir un échantillon pour tester votre qualité ?
Des échantillons sont fournis gratuitement. Les nouveaux clients sont responsables des frais de messagerie.
Quelle est votre quantité minimum de commande ?
La commande minimum est de 100 m. En raison du poids des câbles, nous vous recommandons de commander des quantités adaptées pour optimiser les coûts de transport, le transport maritime étant l'option la plus économique.
Puis-je bénéficier d'une réduction ?
Des réductions sont disponibles en fonction de la quantité commandée. Nous pouvons également couvrir les frais de transport pour les commandes plus importantes.
Votre entreprise accepte-t-elle la production OEM ?
Oui, nous proposons des services OEM, notamment l’impression personnalisée des noms d’entreprise et des cartes de qualité pour promouvoir votre marque.
Pour plus d'informations, n'hésitez pas à nous contacter !
