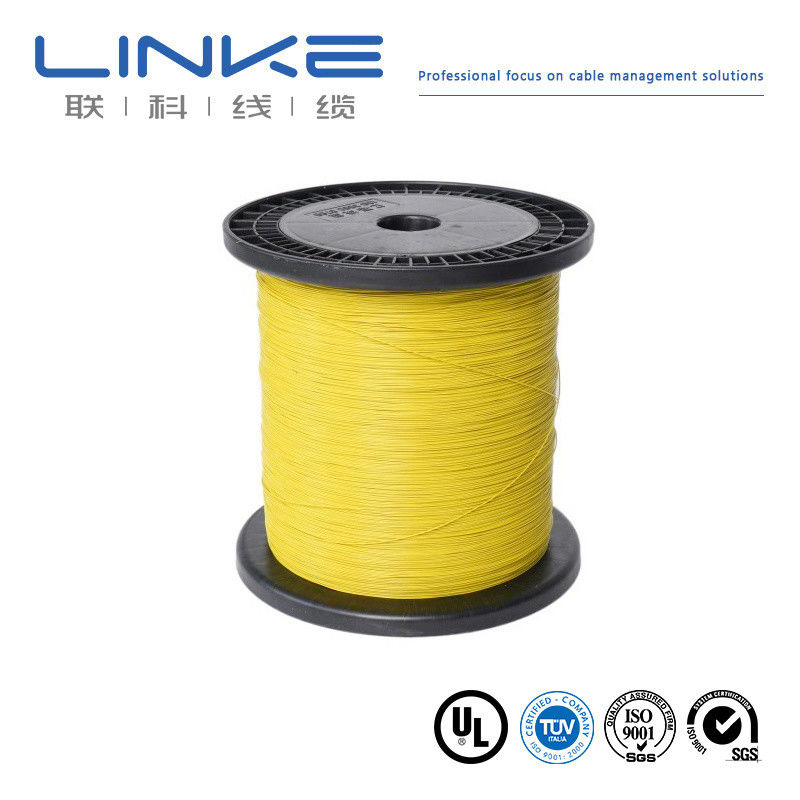

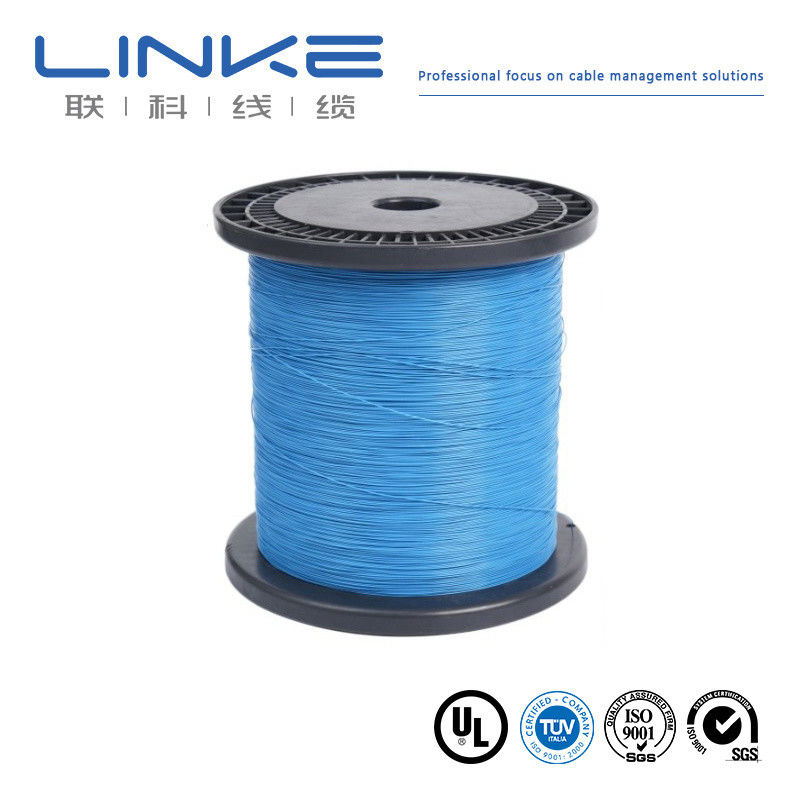

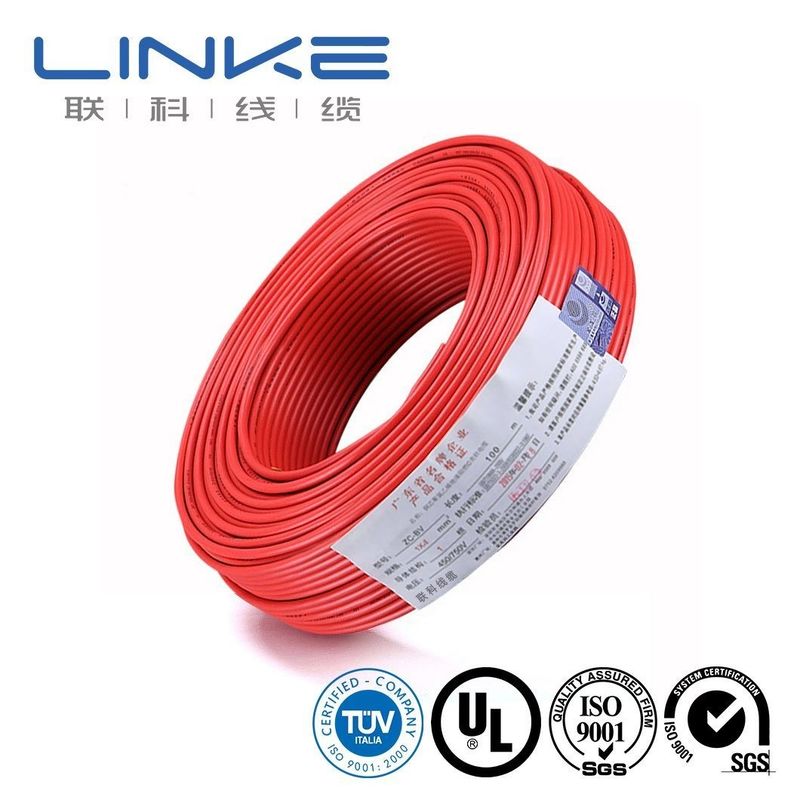

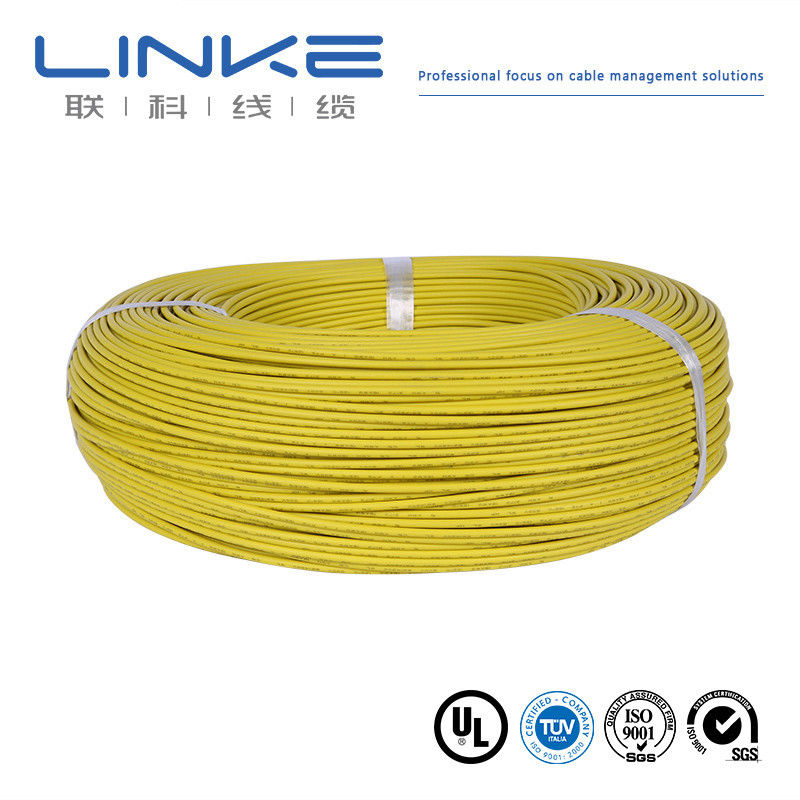

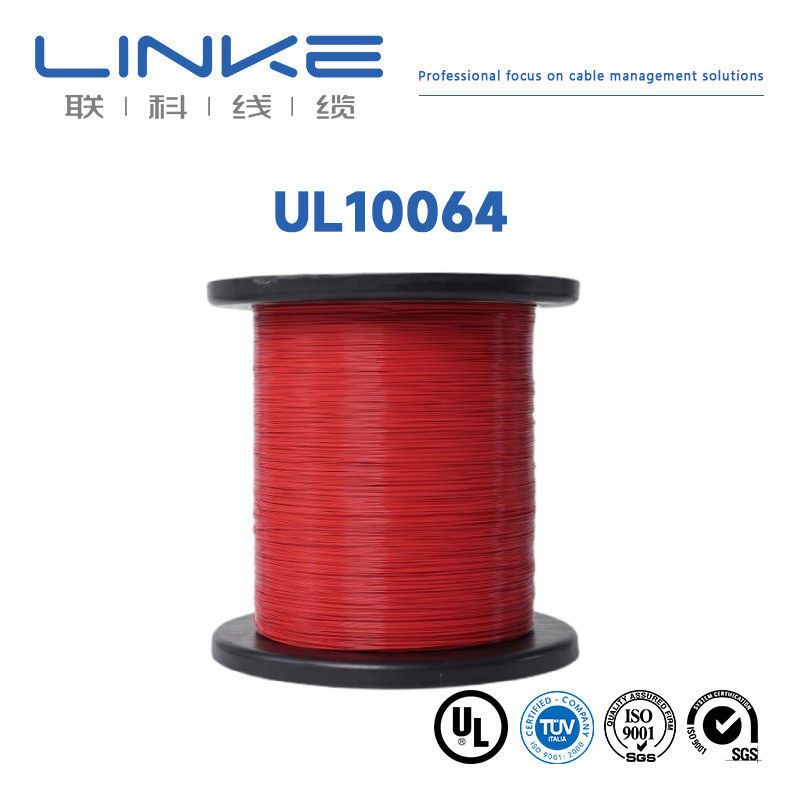

Câble ignifuge certifié UL TUV avec gaine PVC et isolation XLPE
Les câbles de compensation pour thermocouples, également appelés câbles d'instrumentation, sont conçus pour les applications de mesure de température de procédé. Ces câbles présentent une construction similaire aux câbles d'instrumentation appairés mais utilisent des matériaux conducteurs spécialisés pour correspondre aux propriétés thermoélectriques des thermocouples utilisés pour les systèmes de détection et de contrôle de température.
Types de câbles de compensation pour thermocouples
Notre usine de fabrication est spécialisée dans la production de divers types de fils de compensation pour thermocouples, notamment KX, EX, JX, TX, SC/RC, KCA et KCB. Ces produits sont fabriqués conformément aux spécifications GB/T 4990-2010 (norme nationale chinoise) et IEC584-3 (norme internationale).
Classification des fils de compensation
X : Type d'extension - l'alliage du fil de compensation correspond à la composition de l'alliage du thermocouple
C : Type de compensation - l'alliage du fil présente des caractéristiques similaires à l'alliage du thermocouple dans des plages de température spécifiques
| Code thermocouple |
Type de comp. |
Nom du fil de comp. |
Positif |
Négatif |
| S | SC | cuivre-constantan 0.6 | cuivre SPC | constantan 0.6 SNC |
| R | RC | cuivre-constantan 0.6 | cuivre RPC | constantan 0.6 RNC |
| K | KCA | Fer-constantan22 | Fer KPCA | constantan22 KNCA |
| K | KCB | cuivre-constantan 40 | cuivre KPCB | constantan 40 KNCB |
| K | KX | Chromel10-NiSi3 | Chromel10 KPX | NiSi3 KNX |
| N | NC | Fer-constantan 18 | Fer NPC | constantan 18 NNC |
| N | NX | NiCr14Si-NiSi4Mg | NiCr14Si NPX | NiSi4Mg NNX |
| E | EX | NiCr10-Constantan45 | NiCr10 EPX | Constantan45 ENX |
| J | JX | Fer-constantan 45 | Fer JPX | constantan 45 JNX |
| T | TX | cuivre-constantan 45 | cuivre TPX | constantan 45 TNX |
Spécifications des matériaux
Composition chimique
| Matériau |
Ni |
Cr |
Si |
Mn |
Al |
| KP(Chromel) | 90 | 10 | | | |
| KN(Alumel) | 95 | | 1-2 | 0.5-1.5 | 1-1.5 |
Propriétés physiques et mécaniques
| Matériau |
Densité (g/cm³) |
Point de fusion (°C) |
Résistance à la traction (MPa) |
Résistivité volumique (µΩ.cm) |
Allongement (%) |
| KP(Chromel) | 8.5 | 1427 | >490 | 70.6 (20°C) | >10 |
| KN(Alumel) | 8.6 | 1399 | >390 | 29.4 (20°C) | >15 |
Spécifications du produit
Conducteur : Fil de cuivre nu recuit flexible
Isolation : Silicone
Couleurs de gaine : Noir, Orange, Rouge, Jaune, Bleu (isolé simple et double)
Tailles en MM² (européennes) : 4 mm² à 240 mm²
Tailles AWG (nord-américaines) : 0 AWG-10 AWG
Plage de température : -60°C à 200°C
Certifications et normes
Nos produits respectent plusieurs normes internationales, notamment UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269, UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664, ISO9001, ISO13485 et TS16949.
Questions fréquemment posées
1. Êtes-vous un fabricant ou une société de négoce ?
Nous sommes un fabricant professionnel avec un contrôle complet sur les processus de production. Nous accueillons les visites d'usine et proposons un service de prise en charge à Shenzhen.
2. Comment puis-je obtenir un échantillon pour tester votre qualité ?
Les échantillons sont fournis gratuitement. Les nouveaux clients sont responsables des frais de coursier.
3. Quelle est votre quantité minimale de commande ?
La quantité minimale de commande est normalement de 100 m. En raison du poids du câble, le transport maritime est recommandé pour des coûts de fret optimaux.
4. Puis-je obtenir une réduction ?
Des réductions sont disponibles en fonction de la quantité de commande. Veuillez nous contacter pour des prix spécifiques et des arrangements de fret.
5. Votre entreprise accepte-t-elle la production OEM ?
Oui, nous proposons des services OEM, y compris l'impression du nom de l'entreprise et des cartes de qualité personnalisées pour la promotion de la marque.
