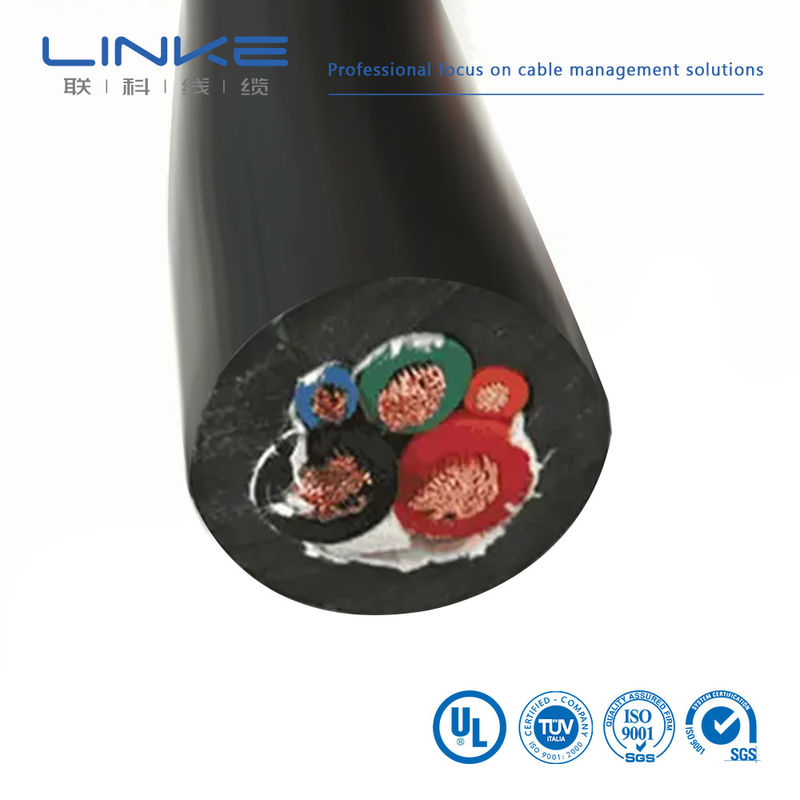

Câble de recharge pour VE 3,6 kW 16 A
Câble de recharge AC pour VE de haute qualité avec construction en cuivre étamé et politique de retour complète de 30 jours.
Spécifications clés
- Courant nominal : 16 A
- Tension de fonctionnement : 250 V AC
- Résistance d'isolement : >1000 MΩ
- Élévation de température des bornes : <50K
- Tension de tenue : 2000 V
- Température de fonctionnement : -30°C à +50°C
- Conforme à la norme IEC 62196-2
Paramètres techniques
- Modèle : fil 16 A pour recharge de VE
- Spécification : 3*2,5 mm²+2*0,5 mm²
- Norme de référence : TUV 2PfG 1908
- Courant nominal : 16 A
- Tension de travail : 450/750 V AC
- Rayon de courbure : ≥ 8D
- Test d'inflammabilité : IEC60332-1
- Densité de fumée : IEC61034, EN50268-2
- Émission de gaz acides : IEC60754-1, EN50267-2-1
- Résistant à la chaleur, au froid, à l'usure, à l'ozone et aux rayons UV
- Température de fonctionnement : -45°C à +125°C
Certifications
CE TUV UL
Caractéristiques du produit

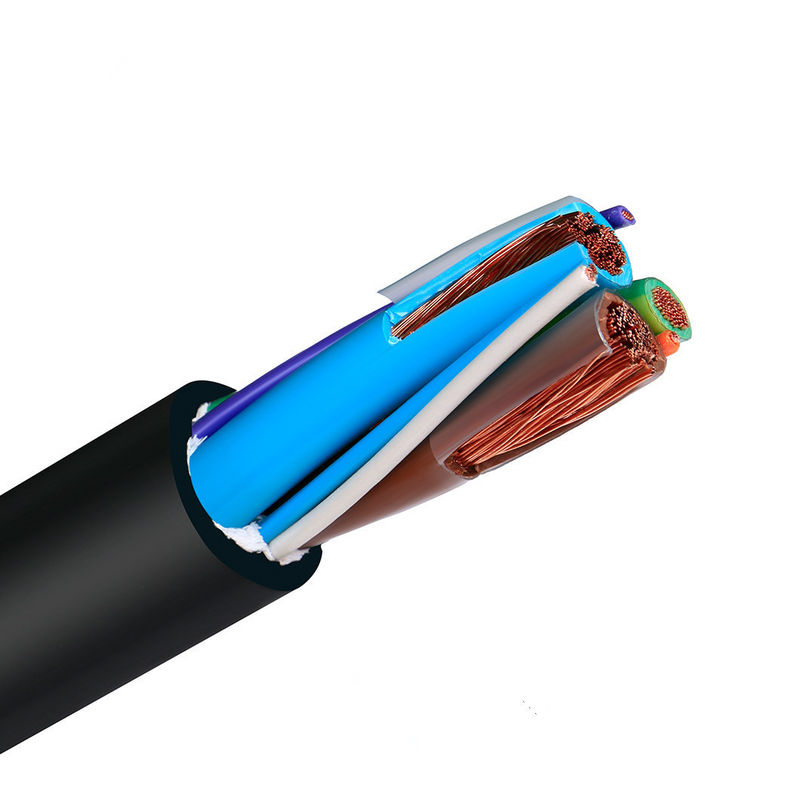

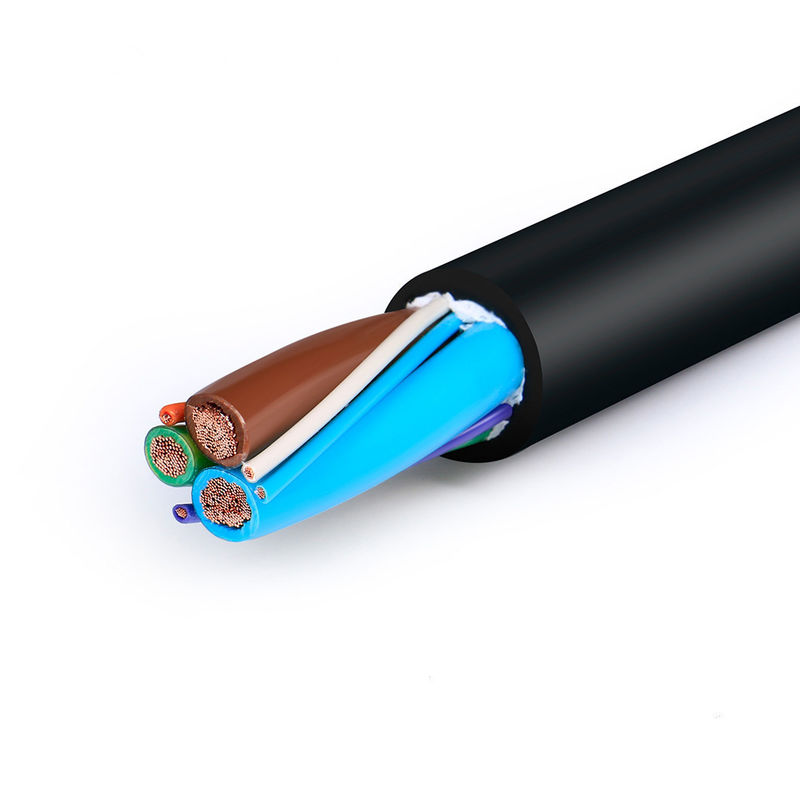

Câble de recharge pour VE conçu pour connecter les véhicules électriques aux stations de recharge ou aux prises de courant. Comprend des conducteurs en cuivre sans oxygène de haute qualité pour une conductivité optimale et un matériau d'isolation TPE offrant flexibilité et résistance.
La gaine du câble est fabriquée en TPE haute performance avec une excellente résistance aux intempéries, une tolérance aux hautes/basses températures, une résistance à l'abrasion, et reste flexible et élastique même à basse température sans durcir.
Propriétés physiques
| Composant |
2,5 mm² |
0,5 mm² |
| Construction |
140/0,15±0,008 |
28/0,15±0,008 |
| Matériau |
Fil de cuivre nu |
| O.D. |
2,40 mm |
0,91 mm |
| Matériau d'isolation |
TPE |
| Épaisseur moyenne |
0,90 mm |
0,60 mm |
| Épaisseur minimale |
0,71 mm |
0,45 mm |
| O.D. d'isolation |
4,2±0,15 mm |
2,2±0,15 mm |
| Couleur |
Marron, Bleu, Jaune/Vert |
Noir, Vert |
| Couverture |
Tissu non tissé, couverture à 100 % avec un chevauchement de 25 % |
| Matériau de la gaine |
TPE |
| Épaisseur moyenne |
1,70 mm |
| Épaisseur minimale |
1,50 mm |
| O.D. du câble |
12,2±0,2 mm |
| Couleur |
Orange ou Noir |
Performances électriques
| Norme de référence |
TUV 2 PfG 1908/05.12 |
| Tension nominale |
AC 450/750V |
| Indice de température |
-40°C à +125°C |
| Résistance max. du conducteur à 20°C |
2,5 mm² ≤7,98 Ω/KM & 0,5 mm² ≤39,0 Ω/KM |
| Courant de référence |
16A |
| Test de flexion à froid |
-40±2°C x 4H Pas de panne |
| Résistance à la traction |
Isolation ≥10N/mm², Gaine ≥10N/mm² |
| Test d'inflammabilité |
IEC 60332-1 |
| Marque |
LINKE |
Section transversale (mm²) |
0,01-500mm² |
| Jauge de fil (AWG) |
[par ex. 24AWG, 28AWG] |
Conducteur |
Cuivre étamé / cuivre nu, selon les exigences du client |
| Matériau d'isolation |
PVC/TPU/Caoutchouc silicone/PE/PP/XLPE/Nylon/autre |
Matériau de la gaine |
[PVC/PU/Caoutchouc/Tresse/etc.] |
| Certifications |
RoHS/REACH/UL/CE/IP68/etc |
Longueur personnalisée |
[par ex. 1m, 3ft, 5m ±5% de tolérance] |
| Type de câble |
[Médical/Alimentation/Audio/Coaxial/Électrique/Automobile/Stockage d'énergie//etc.] |
Blindage |
[Blindé/Non blindé/Blindage tressé] |
| Impédance |
[par ex. 75Ω (pour câbles coaxiaux)] |
Impression/Logo |
[Texte/Étiquette/Logo, max. 20 caractères] |
| Rayon de courbure |
[par ex. ≥5× diamètre du câble] |
Courant nominal |
[par ex. 5A] |
| Tension nominale |
[par ex. 30V AC/DC] |
Matériau des connecteurs |
[Plaqué or/Plaqué nickel/Laiton/etc.] |
| Connecteurs |
[par ex. USB Type-C, Jack 3,5 mm, RJ45] |
Gaine |
XLPE ou PE ou PVC CAOUTCHOUC |
| Délai de livraison |
7-14 jours après confirmation de la commande |
Couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| température |
Moins 70°C à 350°C (-70°C ~ 350°C) |
Emballage |
Rouleau/boîte/plaque/Personnalisé |
| Services de support |
câble personnalisé, solutions complètes, y compris coupe de précision, sertissage et installation de cosses (spécifier le matériau, par ex. cuivre/plaqué nickel) |
Certification UL
Profil du fabricant
Linke Cable Technology Co., Ltd est un fabricant de fils et câbles leader en Chine avec plus de 10 ans d'expérience en R&D, production et marketing. Nous sommes spécialisés dans les câbles de recharge pour VE, les câbles médicaux, les câbles en silicone, les câbles à ressort, les câbles tressés, les câbles à double spirale, les fils UL, les câbles automobiles et les solutions de câbles personnalisées pour les marchés mondiaux.
Certifications de qualité
Nos produits répondent aux normes internationales suivantes :
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conducteur unique, isolation thermoplastique)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664ISO9001 et ISO13485, TS16949CNR - Matériau de câblage d'appareils
Câble simple isolé en PVC extrudé, nominal 105°C, 1000V, Classe I, Groupe A, B ou AB, FT1 et/ou FT2
Câble à gaine non intégrale en PVC extrudé, nominal 105°C, 1000V, Classe I, Classe ou Classe I/II, Groupe A, B ou AB, FT1 et/ou FT2
Câble à gaine non intégrale en TPU extrudé, nominal 80°C, 300V, Classe I, Classe ou Classe I/II, Groupe A, B ou AB, FT1 et/ou FT2
Foire aux questions
Êtes-vous un fabricant ou une société de négoce ?
Nous sommes un fabricant professionnel, contrôlant votre commande du début à la fin. Bienvenue à nous rendre visite - nous viendrons vous chercher à Shenzhen.
Comment puis-je obtenir un échantillon pour tester votre qualité ?
Les échantillons sont gratuits pour vous. Les nouveaux clients doivent payer les frais de coursier.
Quelle est votre quantité minimale de commande ?
Normalement 100m. Cependant, en raison du poids du câble, nous recommandons de commander des quantités appropriées pour éviter des frais de transport élevés. Le transport maritime est la meilleure option.
Puis-je obtenir une réduction ?
Les réductions dépendent de votre quantité. Nous pouvons offrir des réductions et couvrir les frais de transport. Veuillez nous contacter pour plus de détails.
Votre entreprise accepte-t-elle la production OEM ?
Oui, nous pouvons imprimer le nom de votre entreprise et même personnaliser des cartes de qualité pour promouvoir votre marque.
