Câble de recharge pour VE de type 2 avec conducteur en cuivre nu et gaine en TPE pour chargeurs AC pour VE de 7 kW, 11 kW et 22 kW

Cable de recharge pour véhicules électriques 5p

32A câble de recharge pour véhicules électriques

Le câble de recharge de l'appareil électrique 2c*10AWG

Lieu d'origine:

Guangdong, Chine

Nom de marque:

Linke

Certification:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Nous contacter

Demandez un devis

Détails de produit

Numéro de modèle.:

LK-EV102

Type de fiche:

La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.

Conducteur:

cuivre nu

Structure:

3034/0. Je vous en prie.20

Veste:

TPE

utiliser:

Chargement

Taper:

Station de charge lente d'EV

Taille du paquet:

50.00cm * 50.00cm * 50.00cm

Tension:

380V

Échantillons:

1000 $ US/PCS 1 PCS (ordre minimum)

Personnalisation:

Disponible

Frais d'expédition:

sur les frais d'expédition et le délai de livraison estimé.

Retours et remboursements:

Vous pouvez demander un remboursement jusqu'à 30 jours après réception des produits.

Matériau conducteur:

Cuivre/Cuivre étamé

Type de conducteur:

Fil torsadé

Matériau extérieur:

personnaliser : PVC, PE, LSFOH, caoutchouc de silicone

matériaux isolants:

personnaliser : PVC, PE, XLPE, EPR, SIR

Caractéristiques:

0,1-450 mm²

Tension nominale:

300-600V

température nominale:

-60 ± 200 ℃

Couleur:

Personnaliser

Certification:

UL;ISO9001;ISO13485;IATF16949;TPU

Emballer:

Par rouleau

Cœur:

Multiple

Délai de mise en œuvre:

7-15 jours

Mettre en évidence:

Cable de recharge pour véhicules électriques 5p

32A câble de recharge pour véhicules électriques

Le câble de recharge de l'appareil électrique 2c*10AWG

Conditions de paiement et d'expédition

Quantité de commande min

1 000 m

Prix

Négociable

Détails d'emballage

Selon la condition

Délai de livraison

7 à 15 jours

Conditions de paiement

Avance de 30% et expédition après réception du paiement final de 70%

Produits connexes

Vidéo

Câble d'ascenseur à conducteur en cuivre étamé avec isolation en PVC et gaine personnalisable pour applications d'alimentation et de commande

Obtenez le meilleur prix

Vidéo

Cable d'ascenseur en fil rond avec conducteur de cuivre en conserve et isolation en PVC pour divers ascenseurs

Obtenez le meilleur prix

Vidéo

Barre omnibus flexible isolée et personnalisée en cuivre pour batterie avec une capacité de 1200A

Obtenez le meilleur prix

Vidéo

1200A AMP Bar de bus en cuivre isolé avec isolation personnalisable et haute conductivité pour appareils électriques sous vide

Obtenez le meilleur prix

Nous contacter

86-0769-81776230

86-18665106395

sales@linkecable.com

Contactez-nous maintenant

Description de produit

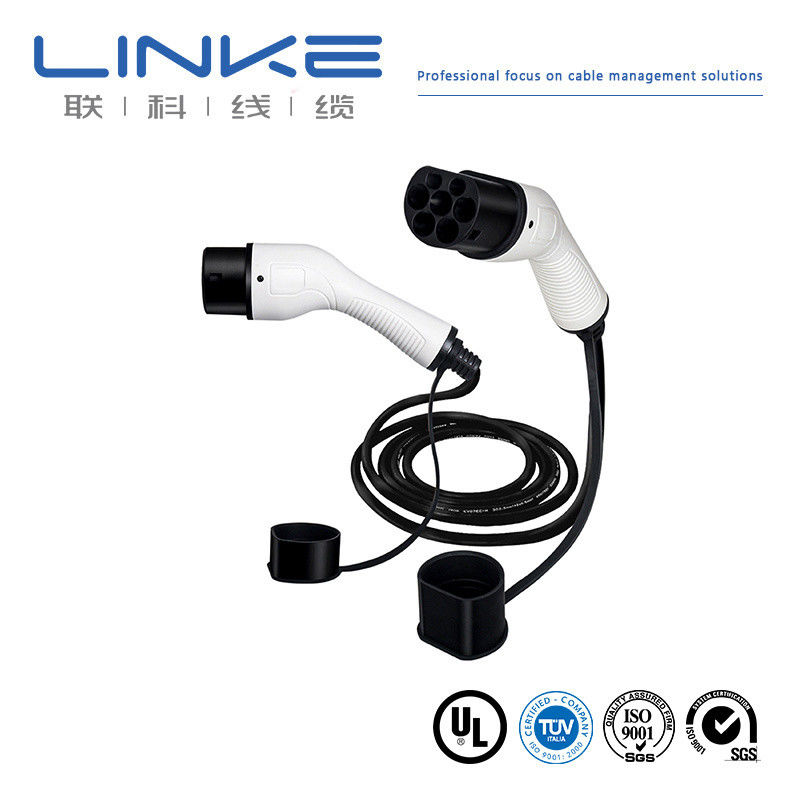

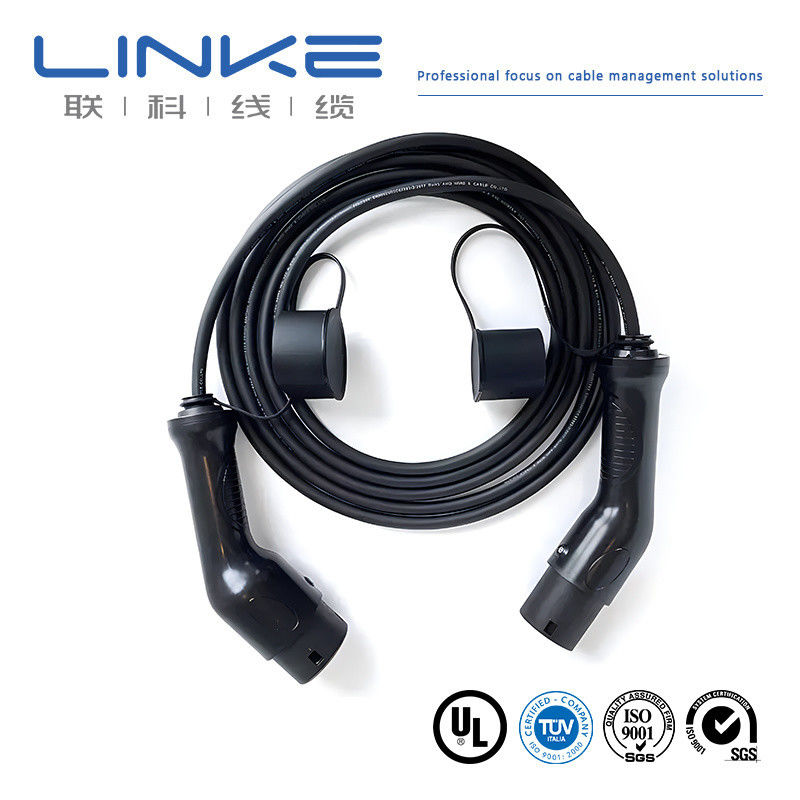

Câble de chargement EV de type 2 à type 2

Câble de chargeur AC EV haute performance disponible dans des configurations de 7 kW, 11 kW et 22 kW avec des options de longueur de 5 m, 7 m et 10 m.

Images du produit

Spécifications techniques

SPÉCIFICATION	NOM DU CÂBLE	Câble EV
SPÉCIFICATIONS DU CÂBLE	2C×80mm2+1C×25mm2+2C×4mm2+(3C×0,75mm2)(P2)+(7C×0,75mm2 Conforme RoHS

Construction détaillée

Article	A : 2C × 80 mm2	B : 1C×25mm2	C : 1C × 4 mm2	D : (3C×0,75 mm2)(P2)	E : (7C × 0,75 mm2)
CONDUCTEUR
Matériel	Torons en cuivre dénudés
Taille	2580/0,20 ±0,008 mm	798/0,20 ±0,008 mm	224/0,15 ± 0,008 mm +10/1#Clinquant+1000D Kevlar	40/0,15 ± 0,008 mm+ Guirlande 10/0,19 mm+200DKevlar	40/0,15 ± 0,008 mm+ Guirlande 10/0,19 mm + Kevlar 200D
OD(Réf.)	12,40 ± 0,25 mm	7,00 ± 0,20 mm	2,70 ± 0,15 mm	1,40 ± 0,10 mm	1,40 ± 0,10 mm

Caractéristiques électriques

Tension nominale :C.C 1000V
Température nominale :Veste -40~90ºC, Isolation -40~125ºC
Max. résistance du conducteur (20ºC) :
A : 0,242 Ω/km B : 0,78 Ω/km C : 4,95 Ω/km D&E : 26 Ω/km
Tenue à la tension d'isolation :C.A. 2,5 kV/5 min
Câble terminé Tenue en tension :C.A. 3,5 kV/15 min
Min. Résistance d'isolement :500MΩ.km

Propriétés physiques

Résistance à la traction:≥20MPa
Élongation:≥300%
Test de flamme :GB/T 18380.12-2008
Min. Rayon de courbure :6*OD
Résistance à l'abrasion :≥2000 fois
Test d'impact à basse température :-40ºC×16H, pas de fissure

Spécifications de la structure du câble

NON.	Conducteur mm2	Isolation	Résistance du conducteur 20ºC (Ω/KM)
EV-YJ	1,5	48/0,20	≤12,7
EV-YJ	2.5	80/0,20	≤7,60
EV-YJ	4	128/0,20	≤4,71
EV-YJ	6	196/0,20	≤3,14
EV-YJ	10	322/0,20	≤1,82
EV-YJ	16	513/0,20	≤1,16
EV-YJ	25	798/0,20	≤0,743
EV-YJ	35	1121/0,20	≤0,527
EV-YJ	50	1596/0,20	≤0,368
EV-YJ	70	2242/0,20	≤0,259
EV-YJ	95	3034/0.20	≤0,196

Principales fonctionnalités

Conducteur : Fil de cuivre recuit nu flexible
Isolation : matériau en silicone
Disponible en couleurs de veste noir, orange, rouge, jaune ou bleu
Options à simple et double isolation
Tailles SQ MM (style européen) : 4 mm² à 240 mm²
Tailles AWG (style nord-américain) : 0AWG-10AWG
Large plage de température : -60°C à 200°C
Aspect de faible viscosité pour une manipulation facile

Certifications et normes

UL1007, UL1185, UL1672, UL10070, UL10483
UL1015, UL1569, UL10012, UL10269
UL2095, UL2129, UL2468, UL2586, UL2725
UL20233, UL20280, UL20963, UL2103, UL2463
UL2517, UL2587, UL2835, UL20276, UL20549
UL21198, 2104, UL2464, UL2576, UL2661
UL2919, UL20279, UL20886, UL21664
ISO9001 et ISO13485, TS16949
CNR - Matériel de câblage des appareils

Foire aux questions

1. Êtes-vous un fabricant ou une société commerciale ?
Nous sommes un fabricant professionnel. Nous pouvons contrôler votre commande du premier au dernier. Bienvenue à nous rendre visite. Nous viendrons vous chercher à Shenzhen.

2. Comment puis-je obtenir un échantillon pour tester votre qualité ?
Les échantillons sont gratuits pour vous. Les nouveaux clients devraient payer les frais de messagerie.

3. Quelle est votre quantité minimum de commande ?
Normalement 100 m. Par contre le câble est très lourd. Vous feriez mieux de commander une quantité appropriée pour éviter les frais de transport élevés. Le transport maritime est la meilleure option.

4. Puis-je bénéficier d’une réduction ?
Cela dépend de votre quantité. Nous pouvons faire une réduction et payer le fret. Veuillez nous contacter.

5. Votre entreprise accepte-t-elle la production OEM ?
Oui, nous pouvons imprimer le nom de votre entreprise et même personnaliser la carte de qualité pour promouvoir votre entreprise.
