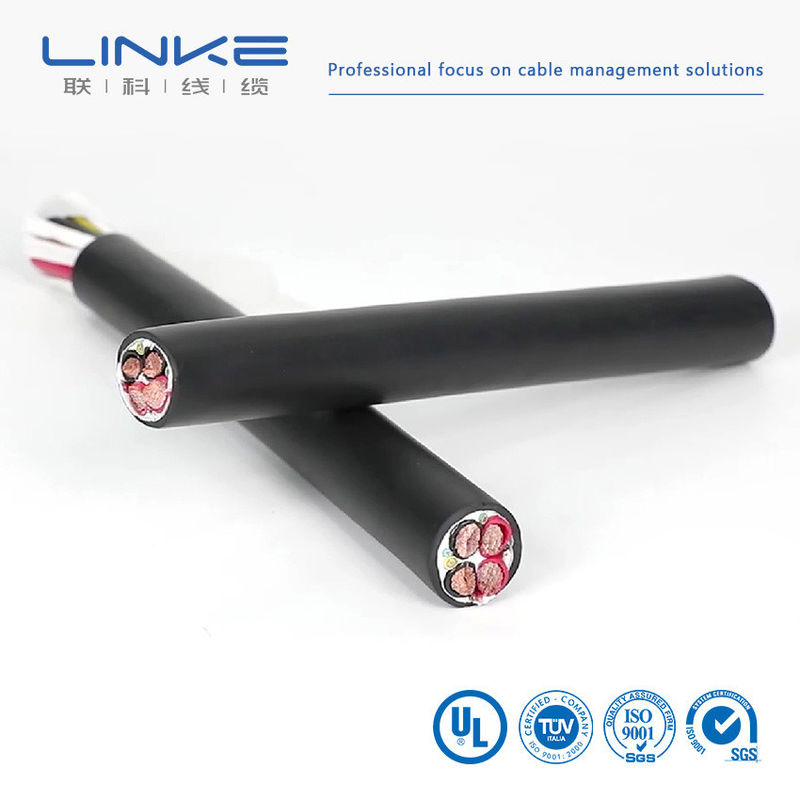

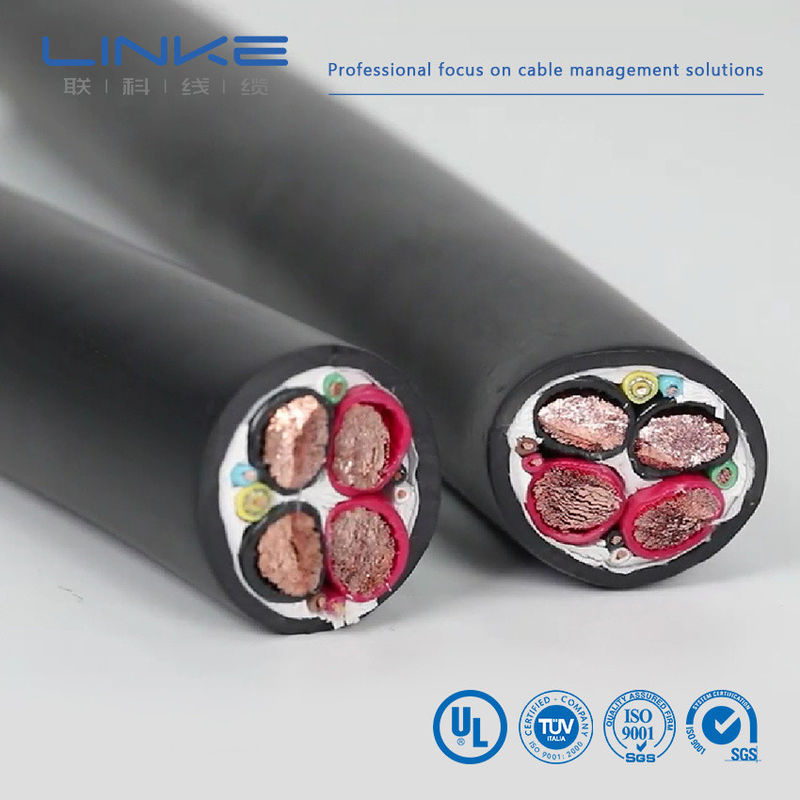

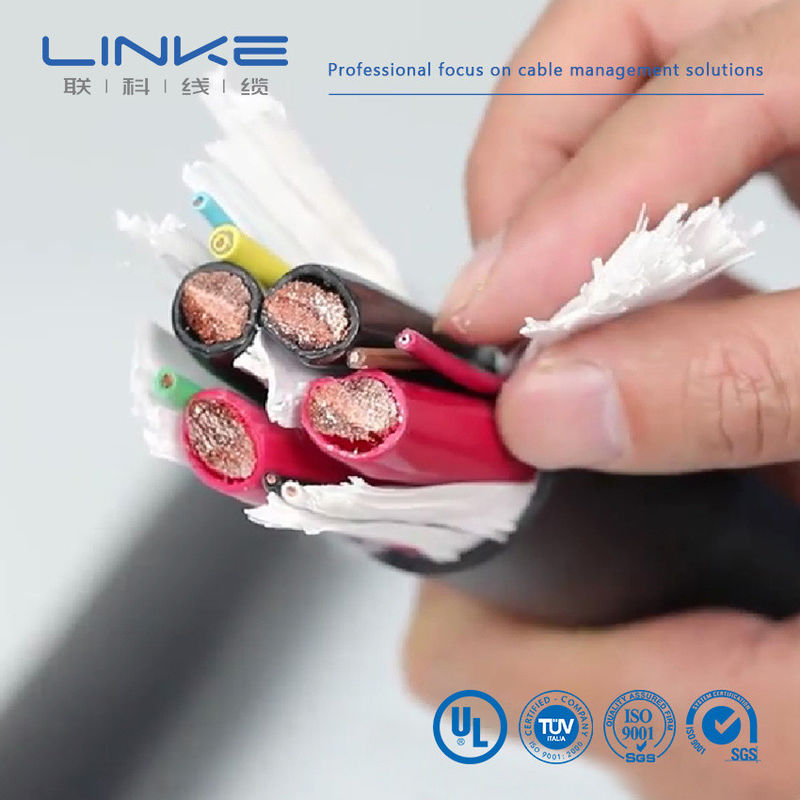

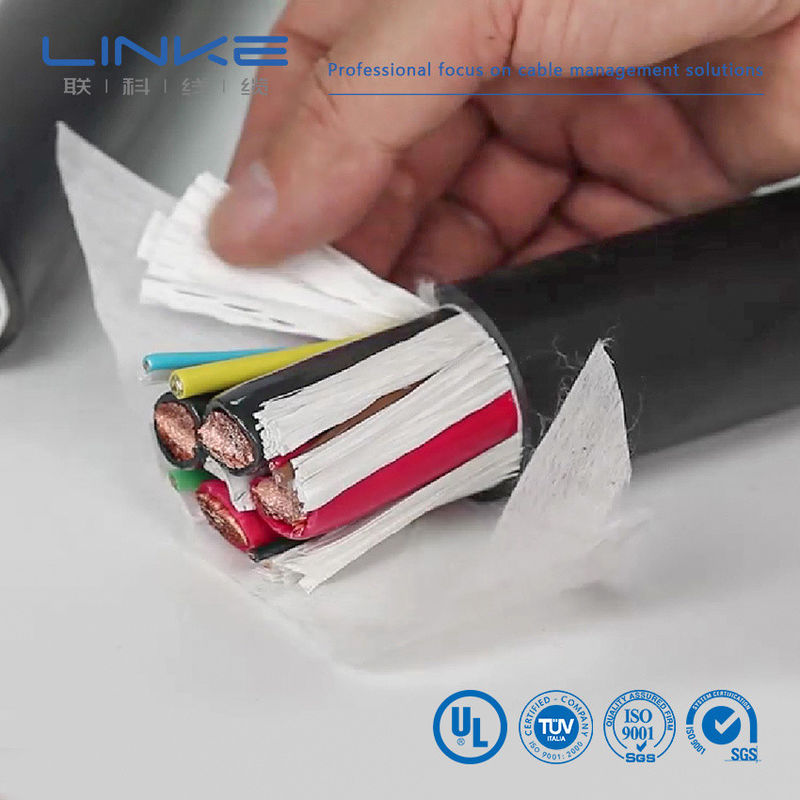

Cable de charge électrique pour véhicules électriques avec charge rapide certifié 3*14AWG+1*18AWG

Je ne veux pas.

Point d'essai

Condition d'essai

Exigence de test

Données d'essai

Résultat

1

Inspection de la structure

1. Conformément au tableau des dimensions du fil2. épaisseur minimale ≥ 80% de l'épaisseur moyenne

Conforme au tableau de taille du fil

Se référer au dossier d'essai

Passez.

2

Choc thermique

Enroulez l'échantillon sur une tige de fer de taille spécifiée, placez-le dans un four de vieillissement à une température spécifiée pendant 1 heure, refroidir l'échantillon à température ambiante pendant au moins 30 minutes, puis observez l'échantillon

Aucune fissure sur la surface de l'échantillon

Pas de fissures

Passez.

3

Déformation par chaleur

1. Mesurer l'épaisseur de l'échantillon (position de mesure de la marque) 2. Placer l'échantillon et le dispositif d'essai dans un four de vieillissement pour préchauffer à la température spécifiée pendant 1 heure3.Placer l'échantillon sous la colonne de pression de l'appareil d'essai pendant 1 heure4. Mesurer à nouveau l'épaisseur de l'échantillon à la même position

1. l'échantillon ne doit pas être fissuré par une colonne de pression ou exposé au conducteur2. réduction de l'épaisseur ≤ 50%

Se référer au dossier d'essai

Passez.

4

FT2

Appliquer une flamme standard à une hauteur de 125 mm une fois

1. la flamme ne doit pas se propager sur toute sa longueur2. la flamme ne doit pas se propager aux matériaux inflammables à proximité

Se référer au dossier d'essai

Passez.

5

Le vieillissement

1. Prenez cinq sections d'une gaine de 200 mm de long. 2. Placez les échantillons dans un four de vieillissement à 158 °C pendant 168 heures.puis tester l'allongement à la rupture et la résistance à la traction

1. allongement avant vieillissement ≥ 300%, allongement après vieillissement ≥ 80% de celui avant vieillissement 2. résistance à la traction avant vieillissement > 1,41 kg/mm2, résistance à la traction après vieillissement ≥ 80% de celle avant vieillissement

Se référer au dossier d'essai

Passez.

6

Le coup de froid

Conserver l'échantillon dans une boîte à basse température à une température spécifiée pendant 4 heures, échantillon de vent sur une tige de fer de taille spécifiée avec des tours spécifiés,enroulement complet dans les 30 secondes suivant le retrait de l'échantillon de la boîte à basse température

Aucune fissure sur la surface de l'échantillon

Pas de fissures

Passez.

7

Résistance du conducteur

Mesurer la résistance du conducteur de base d'un mètre avec le résistomètre CC

À 20°C, résistance de 8AWG ≤ 2,23Ω/km

Se référer au dossier d'essai

Passez.
