(EVSE) (câble de recharge en courant continu, avec une prise de recharge du véhicule et une extrémité de ligne libre, utilisé pour charger rapidement
charger le véhicule électrique (VE) par la prise CCS 2 du véhicule, qui sert à l'installer
à une station de recharge pour véhicules électriques (EVSE)
Spécifications du produit

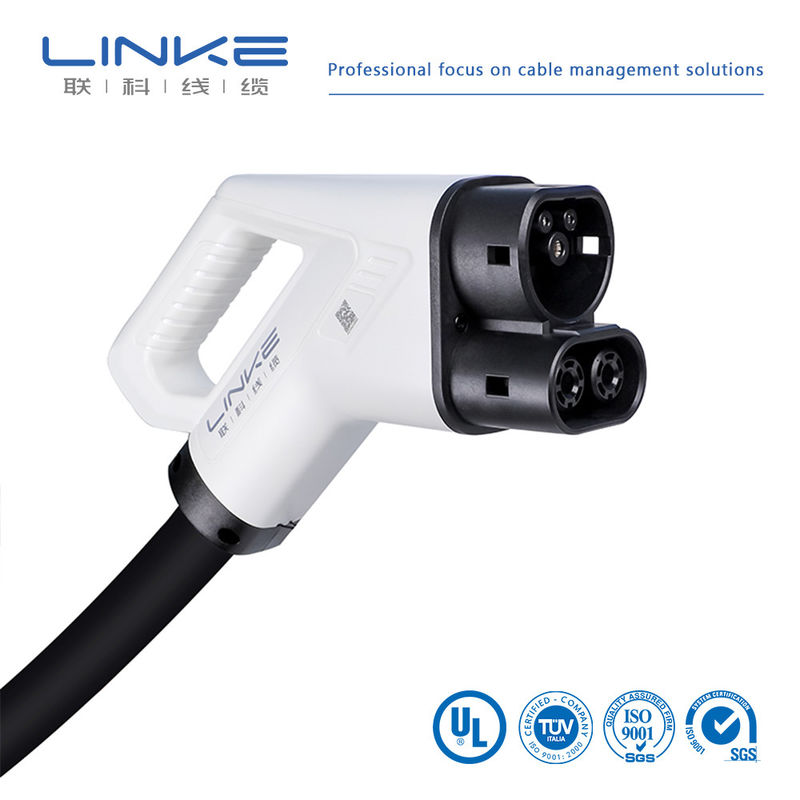

(Connecteur de véhicule CCS-2) 2
1. (Type et description de la prise)
Type de produit de base Cable à tension nominale/courant Spécification du diamètre extérieur ((mm)
E121-40531X 80A 1000V 2 × 16 + 16 + 6 × 0,75 18 5 ± 0.5
E121-40631X 125A 1000V 2 × 35 + 16 + 6 × 0,75 ¥ 24,0 ± 0.6
E121-41331X 150A 1000V 2 × 50 + 25 + 6 × 0,75 28 ± 0.8
E121-40731X 200A 1000V 2 × 70 + 35 + 6 × 0,75 ¥ 33,0 ± 0.8
E121-40831X 250A 1000V 2 × 70 ((73) + 35 + 6 × 0,75 ¥ 33,5 ± 0.8
2. Désignation des produits):
Les normes de référence sont les suivantes:
> Les performances d'étanchéité globales du connecteur sont plus élevées
inférieure à IP67);
(L'apparence du produit
conception nouvelle, le produit est conforme à l'ingénierie homme-machine, prise confortable,
pratique pour le fonctionnement;)
> (La résistance au contact et l'élévation de température des broches et des ferrules sont toujours conformes à la norme
les exigences de la norme IEC62196-2016 après 10 000 cycles;)
> (Conception de la structure interne
la description du produit est concise mais non simple, ce qui correspond aux besoins réels de production;
Connecteur de véhicule CCS-2
(Matériel d'emballage utilisé les nouveaux plastiques d'ingénierie de haut niveau, dans des conditions difficiles
Les environnements peuvent encore maintenir la stabilité et la fonctionnalité du produit).
3. (spécifications techniques)
(Propriétés électriques)
> (tension nominale) 1000V CC
> (courant nominal) 80A/125A/150A/200A
> (tension résistante) 3500V CA,@<5mA,&1min
> (Résistance d'isolation) 1000MΩ@500V CC
> (résistance de contact) ≤3mΩ
>
(fréquence de travail) 50 Hz
(Propriétés mécaniques)
> (force d'insertion) < 100N
> (durée de vie mécanique) > 10000 fois
(Environnement de fonctionnement)
> (Période de température de fonctionnement) -30°C+50°C
> (Gamme de température ambiante) -30°C+105°C
> (Classe de pollution) 2
(taux de participation au projet)
> (degré de protection) (maté IP54)
(IP55 non jumelé)
Connecteur de véhicule CCS-2
(Taille)
(Information sur la sécurité):
(Vérifiez que la prise CCS-2 est correctement placée dans la borne de
Pour éviter les chocs, les dépassements ou toute situation susceptible de compromettre le
la facilité d'utilisation du système.
C=1500 ± 3%Ω 0,5w
6. (normes de mise en œuvre)
> CEI 62196-1-2016
> CEI 62196-3-2016
> EN61851-1-2014
> CEI 62893-4-2017
Le connecteur n'est pas adapté à la fabrication et
casser un circuit électrique sous charge.
avec verrouillage (dispositif de retenue) après le montage complet.)
