Aperçu

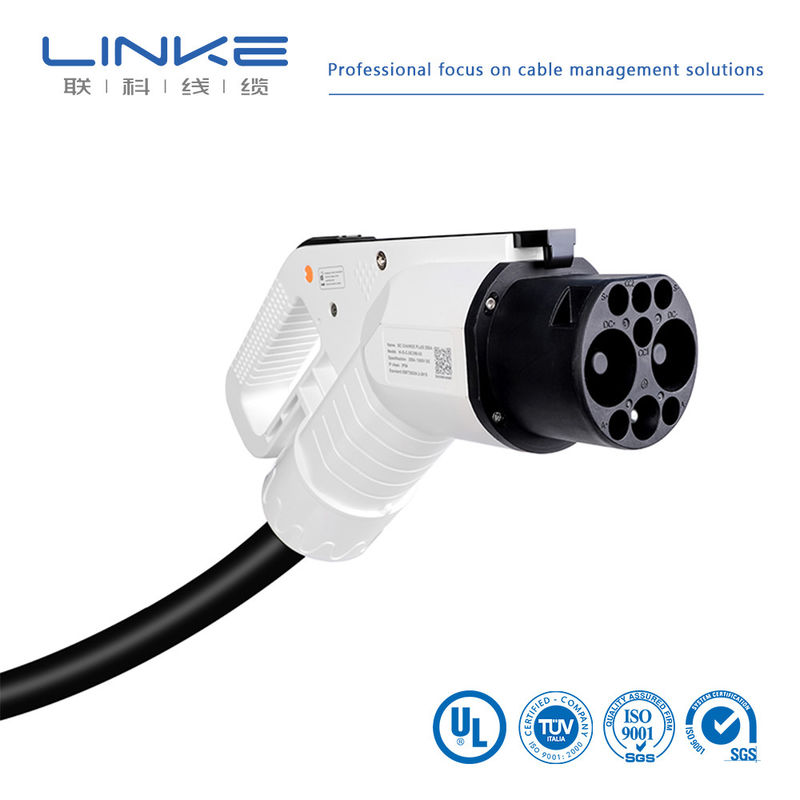

Notre câble de recharge AC est conforme aux normes IEC 62196-1:2022 et IEC 62196-2:2022, avec une bonne conception ergonomique et une belle apparence. Le produit a un excellent indice de protection, l'indice de protection du connecteur de véhicule atteint IP67, et l'indice de protection couplé à la prise du véhicule est IP54. Borne en alliage de cuivre, argenture sur la surface, matériau de coque thermoplastique de grade V0, la longueur du câble et le courant nominal peuvent être personnalisés selon les exigences du client.
Paramètres
. Tension nominale : 220V AC (monophasé) / 380V AC (triphasé)
. Courant nominal : 16A, 32A
. Température ambiante : -35℃— 55℃
. Humidité ambiante : 5%—95%
. Degrés IP : IP67 (connecteur véhicule) ; IP54 (combinaison de la prise ou du connecteur)
. Matériau de la gaine extérieure du câble : TPE
. Structure du câble :
n monophasé 16A : 3 ×2.5mm²+1×0.75mm² OD =11mm
n monophasé 32A : 3 ×6mm²+1×0.75mm² OD =13.5mm
n triphasé 16A : 5 ×2.5mm²+1 ×0.75mm² OD =13.5mm
n triphasé 32A : 5 ×6mm²+1 ×0.75mm² OD =16.5mm
. Force d'insertion/retrait : 10N-100N
. Passage sur véhicule : 10000N
. Matériau du connecteur : PC, PA
. Indice d'inflammabilité : UL94 V-0
. Borne de connexion : Laiton, argenté
. Résistance d'isolement : ≥100MΩ
. Rigidité diélectrique : 2000VAC 1min
. Cycles d'insertion/retrait : >10000 fois
Schéma de connexion
Valeur du paramètre électrique et définition de la fonction du contact
Contact
numéro/identification
Tension et courant nominaux
Définition de la fonction
1-(L1)
|
250 V 10 A/16 A/32 A Alimentation AC (monophasé)440 V 16 A/32 A/63 A
|
Alimentation AC (triphasé)
|
2-(L2)
|
| 440 V 16 A/32 A/63 A |
6-(PP) |
3-(L3) |
| contact de proximité |
5-(PE) |
| 4-(N) |
contact de proximité |
5-(PE)
|
| 440 V 16 A/32 A/63 A |
contact de proximité |
5-(PE) |
| PE |
6-(PP) |
7-(CP) |
| contact de proximité |
7-(CP) |
| 0V~30V2 A |
|
pilote de contrôle |
| Marque |
LINKE |
Section transversale (mm²)
|
| 0.01-500mm² |
Jauge de fil (AWG) |
[par exemple, 24AWG, 28AWG] |
| Conducteur |
Cuivre étamé / cuivre nu, selon les exigences du client |
Matériau d'isolation |
PVC/TPU/Caoutchouc silicone/PE/PP/XLPE/Nylon/autre |
| Matériau de la gaine |
[PVC/PU/Caoutchouc/Tresse/etc.] |
Certifications |
RoHS/REACH/UL/CE/IP68/etc |
| Longueur personnalisée |
[par exemple, 1m, 3ft, 5m ±5% de tolérance] |
Type de câble |
[Médical/Alimentation/Audio/Coaxial/Électrique/Automobile/Stockage d'énergie//etc.] |
| Blindage |
[Blindé/Non blindé/Blindage tressé] |
Impédance |
[par exemple, 75Ω (pour les câbles coaxiaux)] |
| Impression/Logo |
[Texte/Étiquette/Logo, max. 20 caractères] |
Rayon de courbure |
[par exemple, ≥5× diamètre du câble] |
| Courant nominal |
[par exemple, 5A] |
Tension nominale |
[par exemple, 30V AC/DC] |
| Matériau du connecteur |
[Plaqué or/Plaqué nickel/Laiton/etc.] |
Connecteurs |
[par exemple, USB Type-C, Jack 3.5mm, RJ45] |
| Gaine |
XLPE ou PE ou PVC CAOUTCHOUC |
Délai de livraison |
7-14 jours après confirmation de la commande |
| Couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
température |
Moins 70℃ à 350℃ (-70℃ ~ 350℃) |
| Emballage |
Rouleau/boîte/plaque/Personnalisé |
Services de support |
câble personnalisé, solutions complètes, y compris découpe précise, sertissage et installation de cosses (spécifier le matériau, par exemple, cuivre/plaqué nickel) |
| Certifications de qualité |
Nos produits sont conformes aux normes internationales suivantes : |
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conducteur unique, isolation thermoplastique) |
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587 |
| UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664 |
ISO9001 et ISO13485, TS16949 |
CNR - Matériau de câblage d'appareils
Câble monoconducteur extrudé avec isolation PVC, nominal 105℃, 1000V, Classe I, Groupe A, B, ou AB, FT1 et/ou FT2
Câble extrudé avec gaine non intégrale en PVC, nominal 105℃, 1000V, Classe I, Classe ou Classe I/II, Groupe A, B, ou AB, FT1 et/ou FT2
Câble extrudé avec gaine non intégrale en TPU, nominal 80℃, 300V, Classe I, Classe ou Classe I/II, Groupe A, B, ou AB, FT1 et/ou FT2
Questions fréquemment posées
Êtes-vous un fabricant ou une société de négoce ?
Nous sommes un fabricant professionnel. Nous pouvons contrôler votre commande du début à la fin. Bienvenue à nous rendre visite. Nous viendrons vous chercher à Shenzhen.
Comment puis-je obtenir un échantillon pour tester votre qualité ?
Les échantillons sont gratuits pour vous. Les nouveaux clients doivent payer les frais de coursier.
Quelle est votre quantité minimale de commande ?
Normalement 100m. Cependant, le câble est très lourd. Il est préférable de commander une quantité appropriée pour éviter les frais de transport élevés. Le transport maritime est la meilleure option.
Puis-je obtenir une réduction ?
Cela dépend de votre quantité. Nous pouvons accorder une réduction et prendre en charge les frais de transport. Veuillez nous contacter.
Votre entreprise accepte-t-elle la production OEM ?
Oui, nous pouvons imprimer le nom de votre entreprise, et nous personnalisons même la carte de qualité pour promouvoir votre entreprise.
