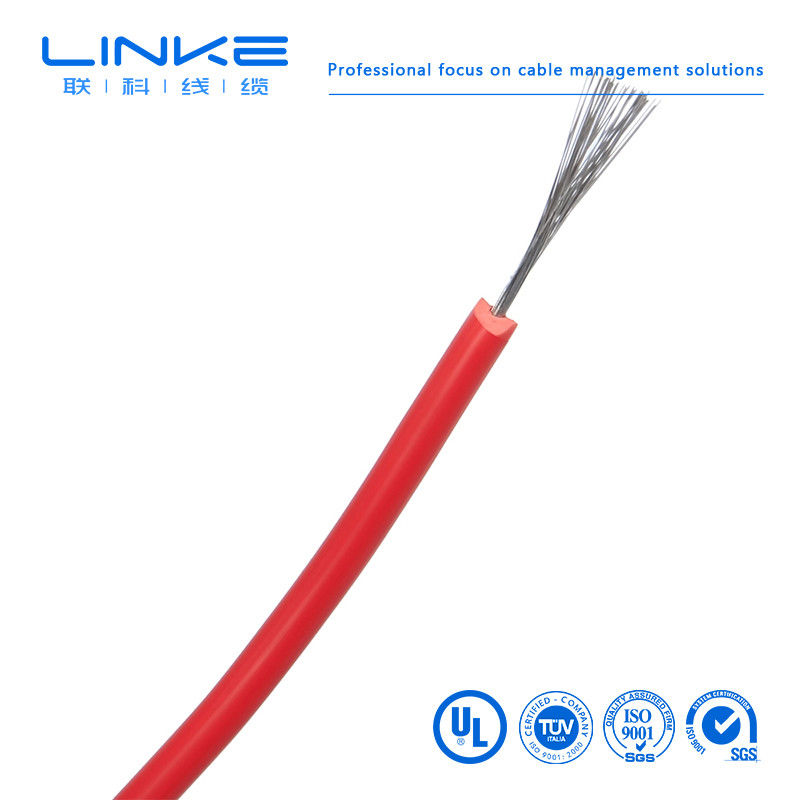

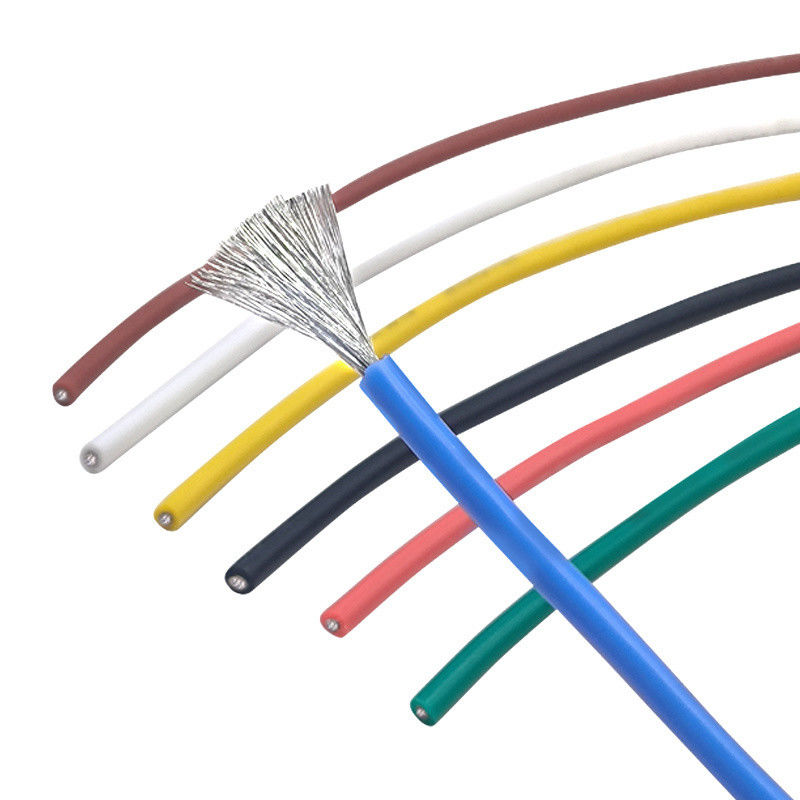

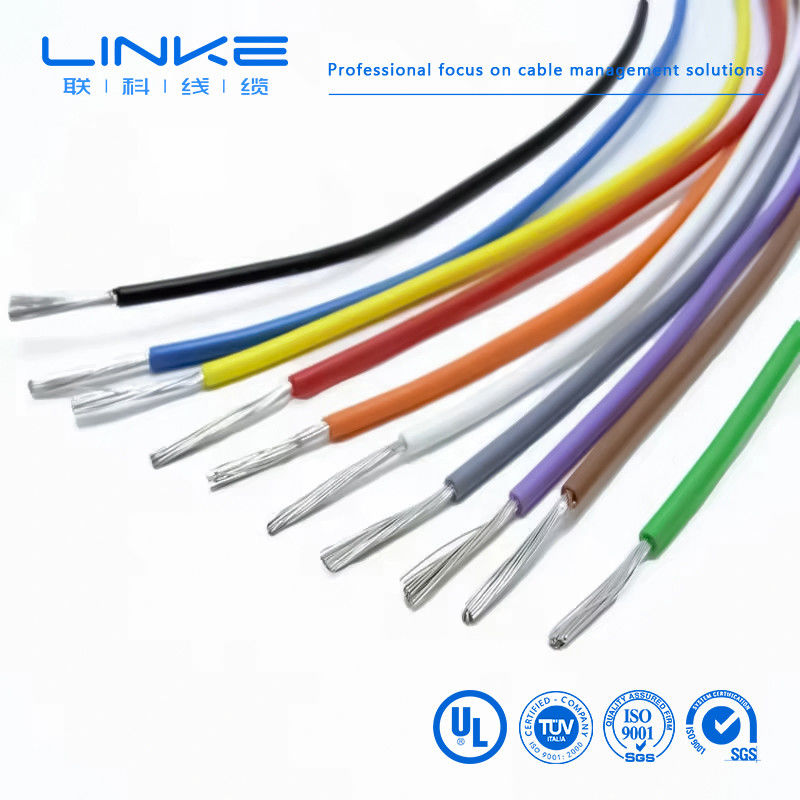

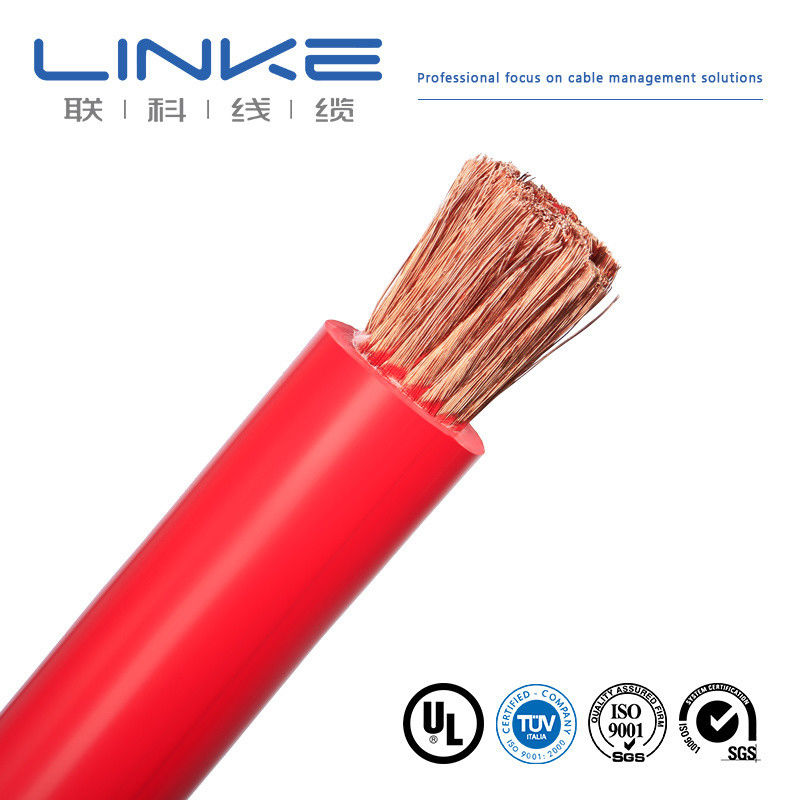

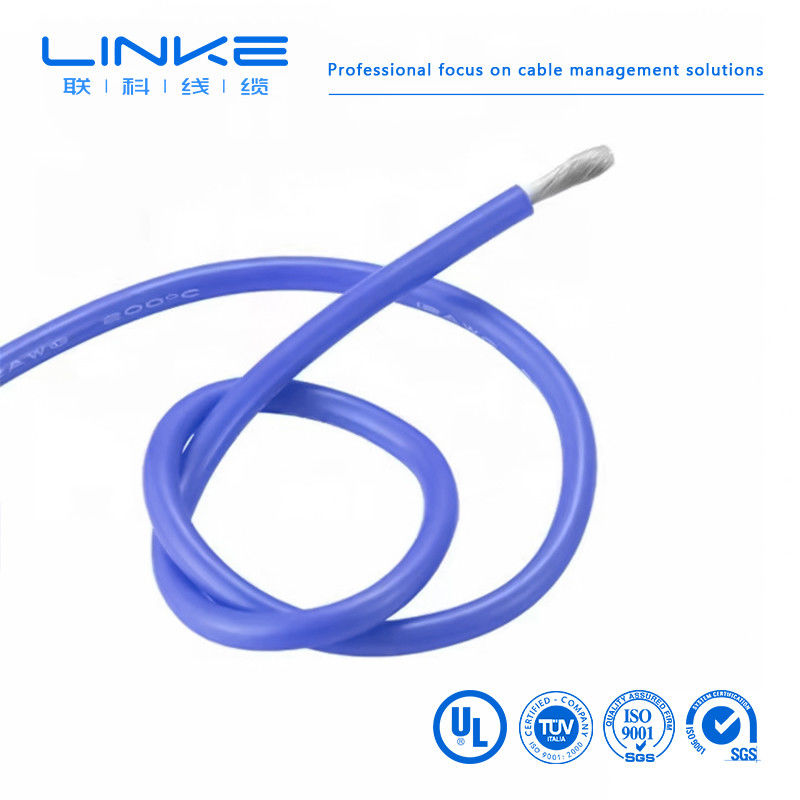

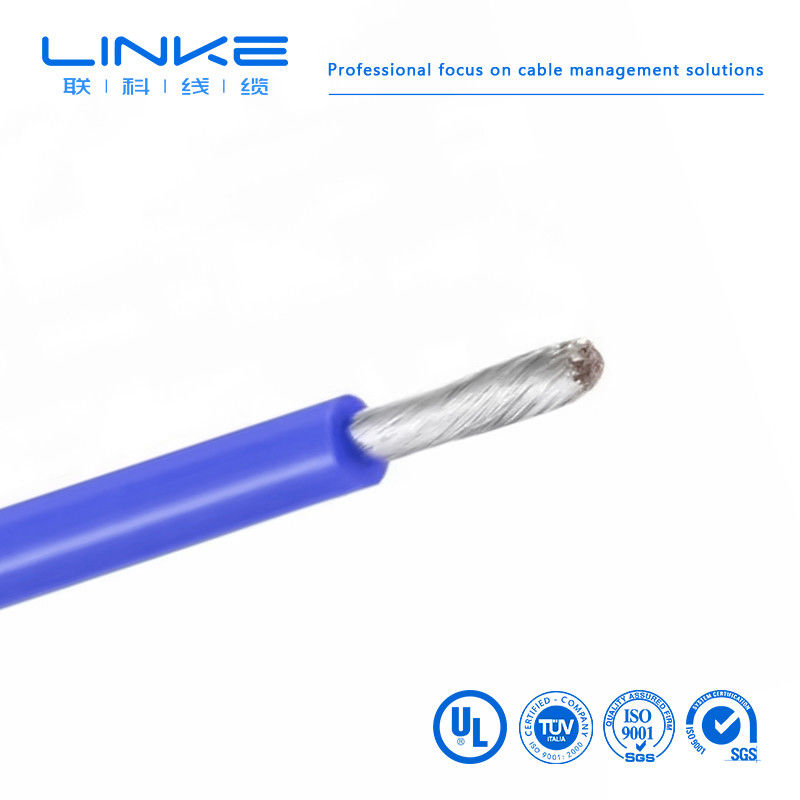

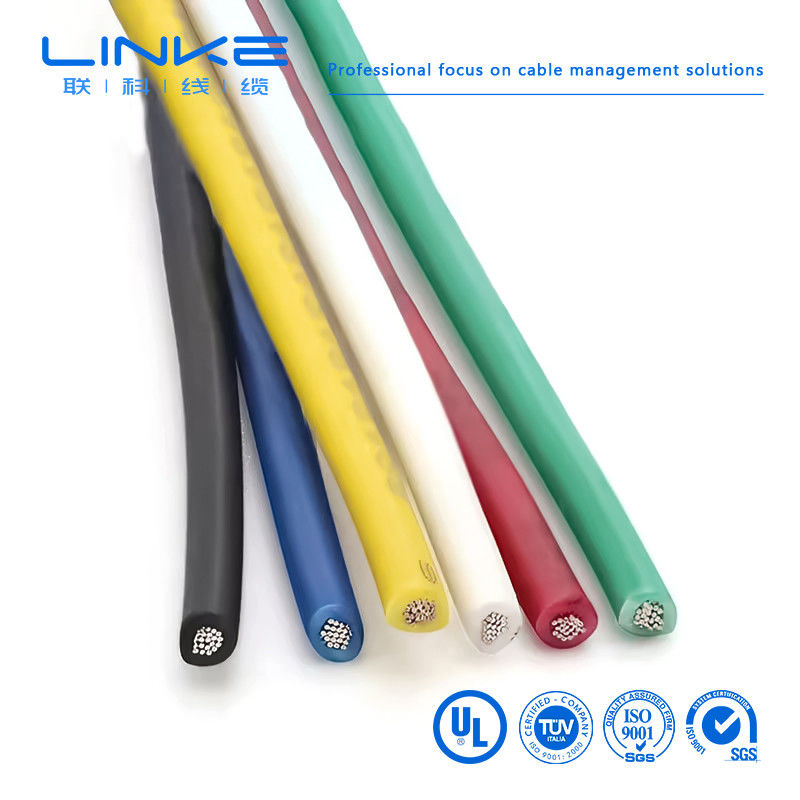

Les câbles à haute température sont des câbles avec plusieurs fils de conducteurs en cuivre souple.
Aujourd'hui, nous allons apprendre les modèles communs de câbles AGR.
Nom et caractéristiques du modèle de câble AGR:
| modèle |
Nom |
caractéristique |
| AGR 300/500V |
Cable souple isolé en caoutchouc silicone au noyau de cuivre |
Résistant à l'usure, anti-âge, couche isolante douce, inodore, inodore, non toxique |
| RGAP 300/500V |
Cable souple tressé en fibres isolantes en caoutchouc silicone à noyau de cuivre |
Résistant à l'usure, anti-âge, couche d'isolation douce, inodore, insipide, non toxique; très bonne résistance à la corrosion, résistance à haute température, résistance à l'huile, résistance aux acides forts,Alcalins forts, des oxydants puissants, etc.
|
Le champ d'application:
Les câbles à haute température AGR et AGRP conviennent à l'installation et au raccordement de circuits électriques à tension nominale CA de 300/500 V. Ils sont largement utilisés dans les appareils de chauffage électrique,les cabines de peinture, les équipements d'éclairage et les appareils ménagers, et dans les endroits où la température ambiante est supérieure à 180°C.
la structure:
Le conducteur est en cuivre souple de classe 5 ou en cuivre souple en conserve; le matériau d'isolation est le caoutchouc de silicone; le matériau de tresse de AGRP est la fibre de verre + l'imprégnation de peinture à haute température
Norme de produit: TICW/04-2009
Plage de spécifications: 0,5 à 120 mm2
Identification du noyau du fil
Noyau unique: pas de condition (la couleur de la fibre tissée est généralement blanche)
(AGR, diagramme de la structure du câble à haute température AGRP)
Comme le matériau isolant du câble à haute température est le caoutchouc de silicone, la caractéristique importante du caoutchouc de silicone est sa stabilité à haute température, dans un environnement à haute température,le caoutchouc de silicone peut encore maintenir un certain degré de souplesseLe caoutchouc de silicone possède également d'excellentes propriétés isolantes.La résistance au corona et à l'arc sont également très bonnes.Le fil de câble à haute température AGRP a également ces excellentes propriétés.
Spécifications et paramètres de la structure des câbles AGR à haute température:
Section transversale nominale du conducteur(mm2) |
Structure du conducteur |
Épaisseur d'isolation(mm) |
Diamètre extérieur moyen(mm) |
Résistance maximale du conducteur à 20 °C(Ω/km) |
Longueur de l'emballage(m) |
| Nombre de fils/diamètre d'un seul fil |
| 0.2 |
1 fois 0.50 |
0.65 |
1.80 |
95 |
500 |
| 12 fois 0.15 |
0.60 |
1.80 |
95 |
500 |
| 0.3 |
16 fois 0.15 |
0.60 |
1.85 |
71.2 |
500 |
| 0.4 |
23 fois 0.15 |
0.50 |
1.85 |
49.6 |
200 |
| 0.5 |
28 fois 0.15 |
0.60 |
2.20 |
40.1 |
200 |
| 0.75 |
42 fois 0.15 |
0.70 |
2.60 |
26.7 |
200 |
| 1.0 |
32 fois 0.20 |
0.70 |
2.80 |
20.0 |
200 |
| 1.5 |
48 fois 0.20 |
0.70 |
3.10 |
13.7 |
100 |
| 2.5 |
49 fois 0.25 |
0.80 |
3.70 |
8.21 |
100 |
| 4.0 |
56 fois 0.30 |
0.80 |
4.30 |
5.09 |
100 |
| 6.0 |
84 fois 0.30 |
0.80 |
5.20 |
3.39 |
100 |
| 10 |
84 fois 0.40 |
1.00 |
6.80 |
1.95 |
100 |
| 16 |
126 fois 0.40 |
1.20 |
8.40 |
1.24 |
100 |
| 25 |
196 fois 0.40 |
1.40 |
10.40 |
0.795 |
100 |
| Note: D'autres spécifications peuvent également être produites sur demande. |
Paramètres techniques
Voltage nominal (Uo/U): 300/500V; température maximale de fonctionnement du conducteur de classe température: +180°C
Radius de flexion minimum: 6D
Méthode de mise
La pose de tuyaux, la pose de tranchées peu profondes, la pose de tranchées de câbles, la pose de tunnels, la pose de mezzanines, etc.
Linke Cable Technology Co., Ltd, fabricant de câbles et de câbles, est un des principaux fournisseurs de câbles en Chine.
Au cours des 10 dernières années, Linke Cable s'est concentrée sur la R & D, la production et la commercialisation de
Linke fournit divers câbles et solutions de câbles personnalisées pour le monde entier.
Nous sommes spécialisés dans le câble de recharge électrique, le câble médical, le câble de silicone, le câble à ressort, le câble tressé,
câble à remorque, câble UL, câble automobile, etc.
Chez Linke Cable, nous croyons qu'il y a une meilleure façon d'apporter de meilleurs câbles sur le marché.
