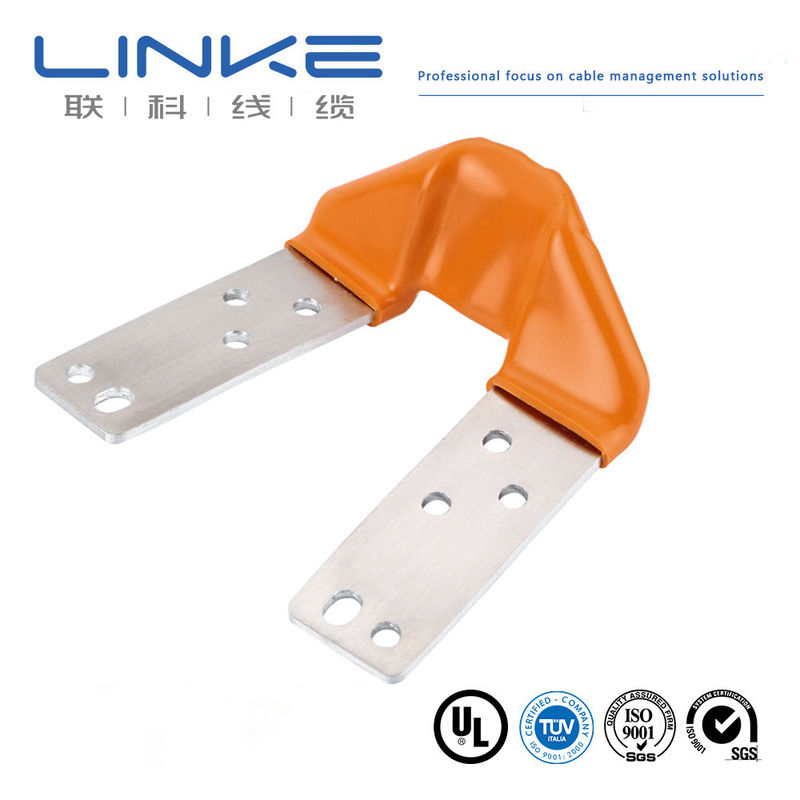

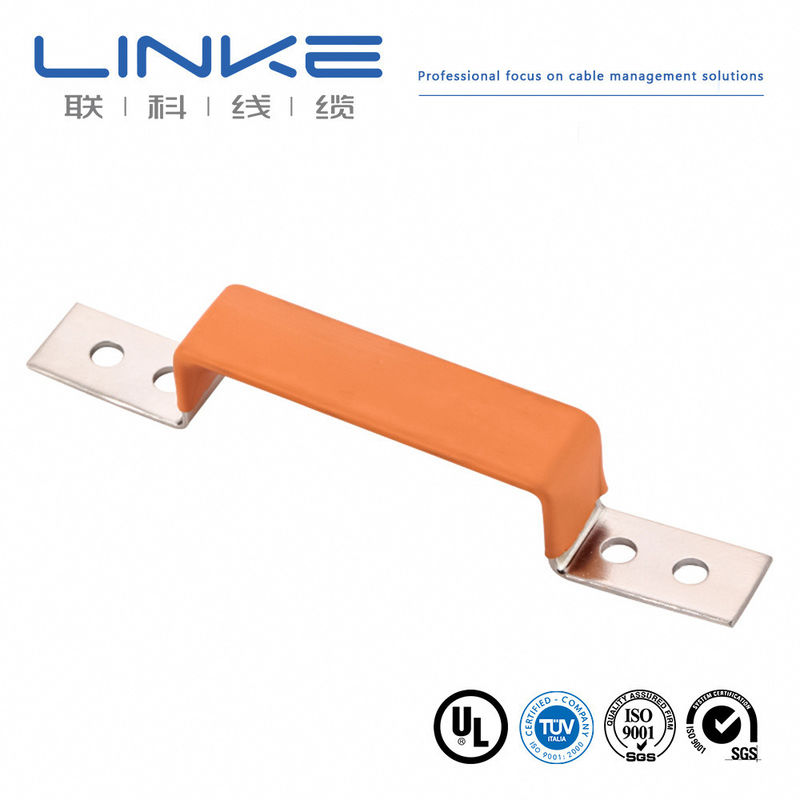

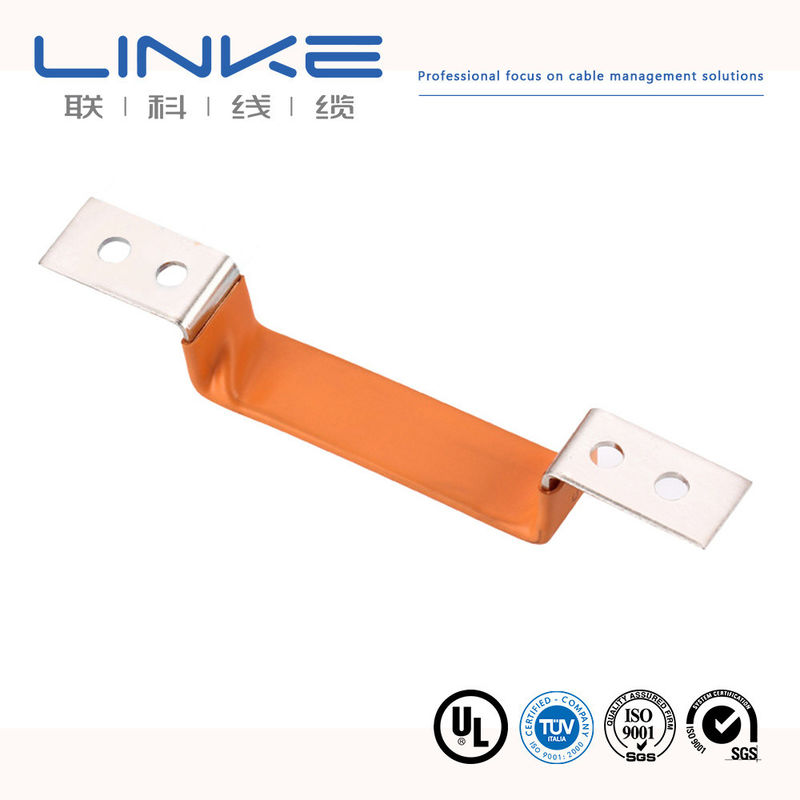

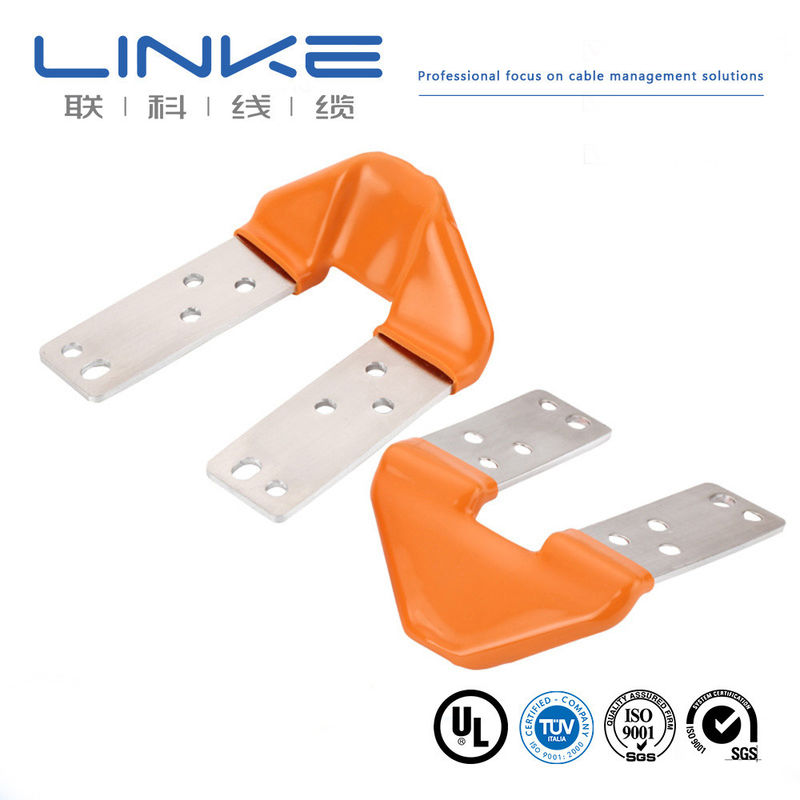

Barre omnibus flexible isolée personnalisée - Barre omnibus plate en cuivre pour applications de batterie
Les barres omnibus flexibles sont fabriquées en brasant des pièces de feuille de cuivre, en utilisant 99,9% de cuivre pur. Cette construction offre une excellente conductivité avec un minimum d'impuretés, tandis que les barres omnibus en cuivre laminé offrent une surface de transport de courant accrue.
Spécifications de la feuille de cuivre
Plage d'épaisseur : 0,05 mm à 0,3 mm. Les surfaces de contact peuvent être étamées ou argentées selon les exigences de l'utilisateur. La capacité de courant est calculée sur la base d'une ceinture de tricotage de 1 mm² avec un courant de charge effectif de 4 A. Les conducteurs en cuivre avec différentes sections transversales présentent des paramètres variables. Les plus grandes sections peuvent être multicouches ou configurées en ensembles.
Normes des matériaux
| Norme | Spécification |
|---|
| GB | Cuivre T2 avec min. 99,9% |
| DIN | E-Cu58 (Numéro : 2.0065) |
| EN | Cu-ETP (Numéro : CW004A) |
| ISO | Cu-ETP |
| UNS | C11000 |
| JIS | C1100 |
| BS | C101 |
| Autre | Matériaux personnalisés disponibles sur demande |
Spécifications techniques
- Résistance : 0,00001 Ω
- Conductivité : 57%
- Épaisseur de feuille de cuivre monocouche : 0,1/0,2/0,3/0,5/1,0 mm (épaisseur appropriée conseillée en fonction de la structure de la barre omnibus)
- Matériau d'isolation : Revêtement par trempage PVC avec d'excellentes performances, adapté aux barres omnibus de forme spéciale, résistant à la rupture lors de flexions répétées
- Performances d'isolation : Le PE et le PVC fonctionnent bien, le trempage PVC étant supérieur aux tubes thermorétractables en PE
- Ignifugation/Résistance au feu : UL94-V-0 ou personnalisé selon vos exigences
- Placage de surface : Options de placage nickel, étain ou argent disponibles
- Épaisseur du placage : Normalement 3 µm à 12 µm ou personnalisé
- Test de brouillard salin : Le nickel résiste à 240 heures dans un environnement neutre (l'argent et l'étain ont une résistance plus faible)
- Test de flexion : Résiste à 10 000 flexions à un angle de 15 radians sans rupture ni fracture
- Température de fonctionnement : -45 °C à +150 °C
- Résistance à la traction de la feuille de cuivre : ≥500 N
Performances du test de fuite
Résultats des tests des manchons à trempage PVC :
- 3500 VDC pendant 30 s à 1,5 mm d'épaisseur : Fuite 0,025 mA
- 5000 VAC pendant 30 s à 60 s à 1,8 mm à 2,0 mm d'épaisseur : Fuite 0,065 mA
Nous fournissons des solutions personnalisées basées sur vos exigences spécifiques de tension de travail.
Test d'élévation de température
Les tests varient en fonction de la section transversale de la barre omnibus flexible. Nous fournissons des rapports complets de test d'élévation de température avant la livraison sur demande.
Informations de commande
- Délai de devis : 1 à 3 jours ouvrables après réception de votre demande
- Livraison d'échantillons/commandes d'essai : 5 à 15 jours ouvrables en fonction de la structure de la barre omnibus et du processus de fabrication
Certifications qualité et environnementales
- Gestion de la qualité : IATF 16949 pour l'industrie automobile
- Écologique : Conforme ROHS, REACH
Options de conducteur
Conducteur : Fil de cuivre recuit nu flexible
Isolation : Cuivre
Couleurs de gaine : Noir, Orange, Rouge, Jaune, Bleu (isolation simple et double)
Tailles en mm² (style européen) : Personnalisable
Tailles AWG (style nord-américain) : Personnalisable
Plage de température : Personnalisable
Option d'isolation en silicone
Conducteur : Fil de cuivre recuit nu flexible
Isolation : Silicone
Couleurs de gaine : Noir, Orange, Rouge, Jaune, Bleu (isolation simple et double)
Tailles en mm² : 4 mm² à 240 mm²
Tailles AWG : 0 AWG à 10 AWG
Plage de température : -60 °C à 200 °C
Profil du fabricant
Linke Cable Technology Co., Ltd est un fabricant chinois de câbles leader avec plus de 10 ans d'expérience dans la R&D, la production et la commercialisation de produits de fils et câbles. Nous sommes spécialisés dans la fourniture de solutions de câbles personnalisées dans le monde entier, y compris les câbles de recharge pour VE, les câbles médicaux, les câbles en silicone, les câbles à ressort, les câbles tressés, les câbles à double spirale, les fils UL et les câbles automobiles.
Notre approche axée sur l'ingénierie garantit le développement de câbles supérieurs qui améliorent la qualité et les performances pour nos clients.
Certifications
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conducteur unique, isolation thermoplastique)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 et ISO13485, TS16949
CNR- Matériel de câblage d'appareils électroménagers
Questions fréquemment posées
Êtes-vous un fabricant ou une société de négoce ?
Nous sommes un fabricant professionnel qui contrôle votre commande du début à la fin. Nous vous invitons à nous rendre visite et proposons un service de prise en charge à Shenzhen.
Comment puis-je obtenir un échantillon pour tester votre qualité ?
Les échantillons sont gratuits pour les clients. Les nouveaux clients sont censés payer les frais de coursier.
Quelle est votre quantité minimale de commande ?
Normalement 100 m. Cependant, en raison du poids des câbles, nous vous recommandons de commander des quantités appropriées pour éviter des frais de transport élevés. Le transport maritime est l'option la plus économique.
Puis-je obtenir une réduction ?
Les remises dépendent de la quantité commandée. Nous pouvons offrir des remises et couvrir les frais de transport pour les commandes plus importantes. Veuillez nous contacter pour plus de détails.
Votre entreprise accepte-t-elle la production OEM ?
Oui, nous pouvons imprimer le nom de votre entreprise et même personnaliser des cartes de qualité pour promouvoir votre marque.
