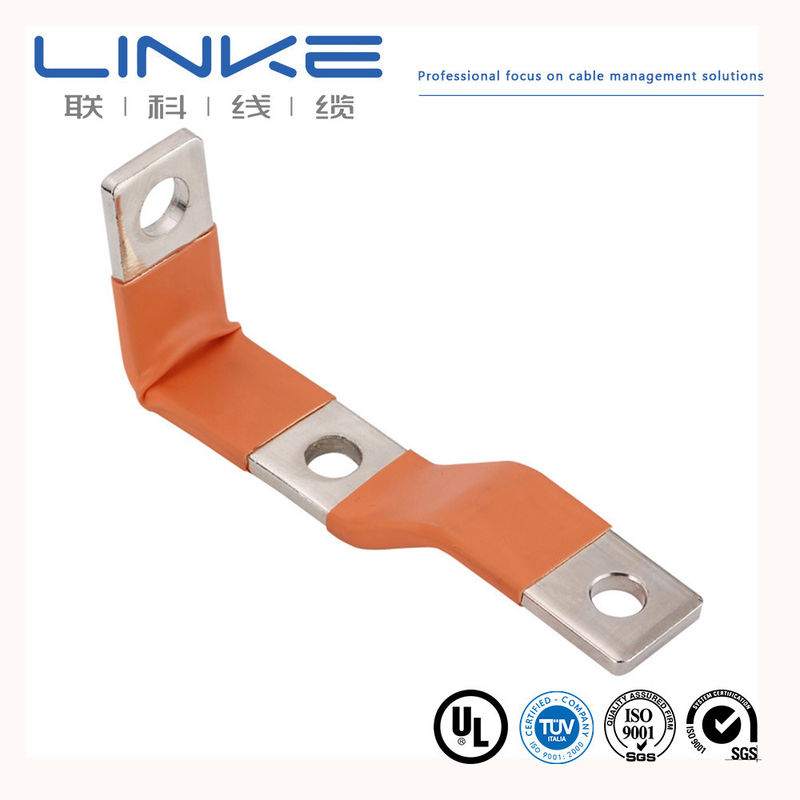

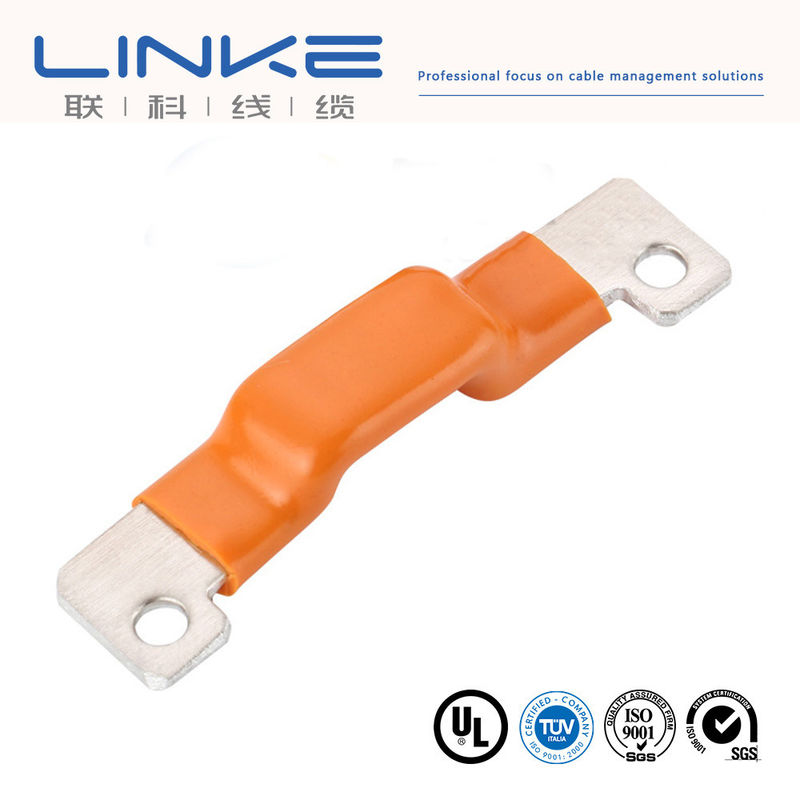

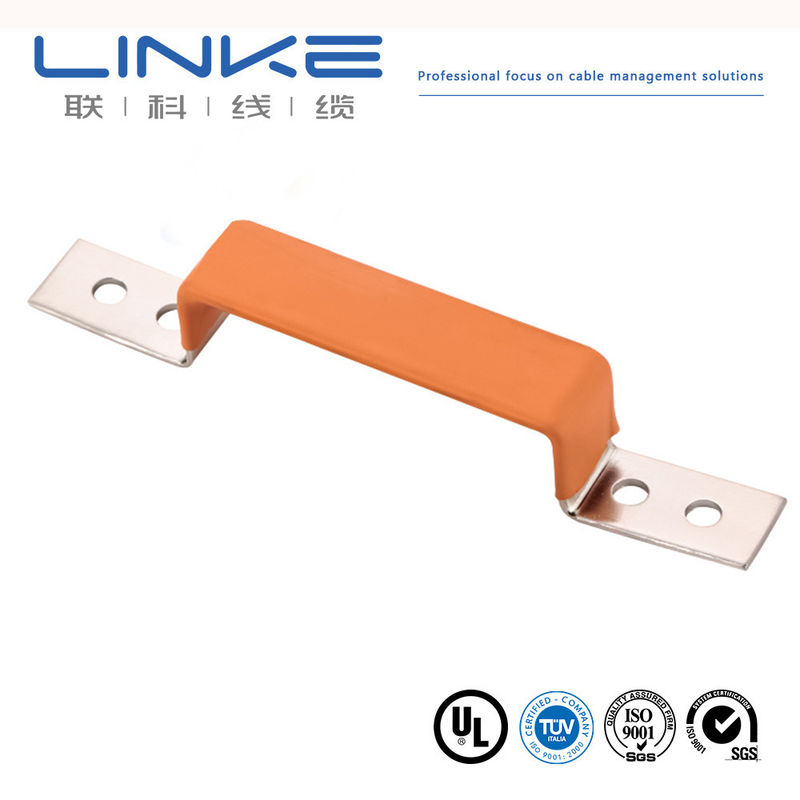

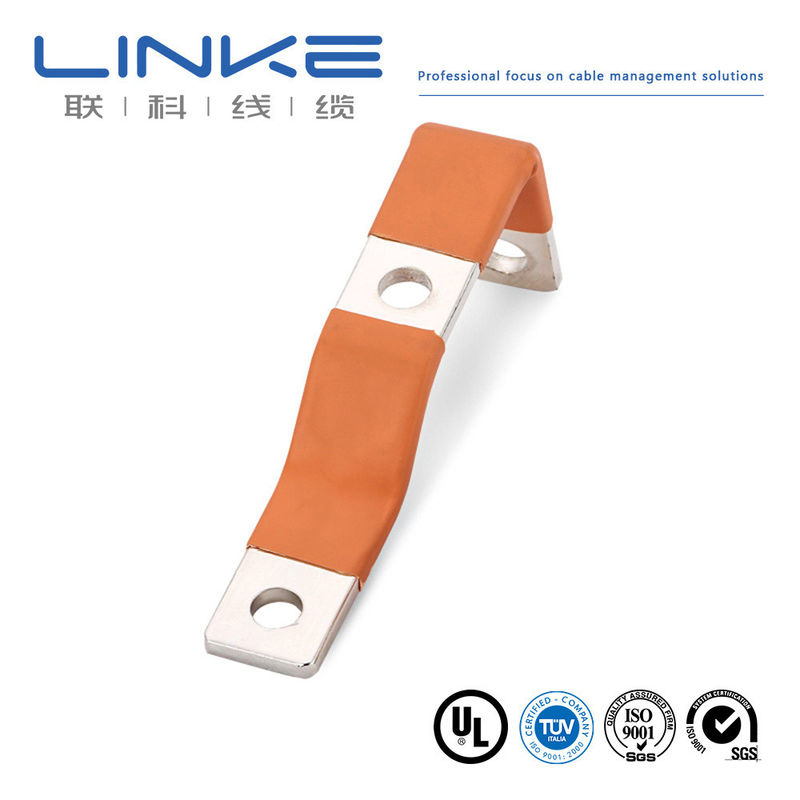

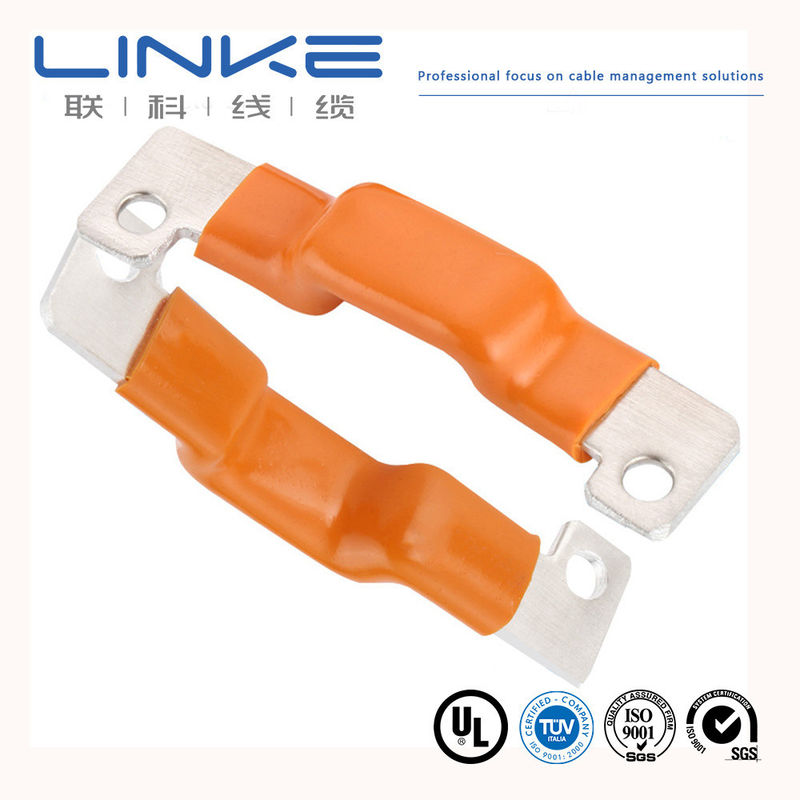

Barre omnibus en cuivre isolée pour appareils électriques sous vide
La barre omnibus flexible est fabriquée en brasant des pièces de feuille de cuivre ensemble, avec une teneur en cuivre de 99,9 % pour une excellente conductivité avec un minimum d'impuretés. Les barres omnibus en cuivre laminé offrent une surface de transport de courant accrue.
L'épaisseur de la feuille de cuivre varie de 0,05 mm à 0,3 mm. Les surfaces de contact peuvent être étamées ou argentées selon les exigences de l'utilisateur. La capacité de courant est calculée sur la base d'une ceinture de tricotage de 1 mm² avec un courant de charge effectif de 4 A. Les conducteurs en cuivre de différentes sections ont des paramètres variables. Les plus grandes surfaces peuvent être multicouches ou configurées en ensembles.
Spécifications du produit
| Norme de matériau |
GB : Cuivre T2 avec min. 99,9 %
DIN : E-Cu58 (Numéro : 2.0065)
EN : Cu-ETP (Numéro : CW004A)
ISO : Cu-ETP
UNS : C11000
JIS : C1100
BS : C101
Autres matériaux disponibles sur demande |
| Résistance |
0,00001 Ω |
| Conductivité |
57 % |
| Épaisseur de feuille de cuivre monocouche |
0,1/0,2/0,3/0,5/1,0 mm (selon la structure de la barre omnibus)
Nous fournissons des recommandations d'épaisseur appropriées |
| Matériau d'isolation |
Le revêtement par trempage en PVC offre d'excellentes performances. Les barres omnibus de forme spéciale peuvent être revêtues directement, conservant leur intégrité lors de multiples pliages sans se casser. |
| Performance d'isolation |
Le PE et le PVC offrent de bonnes performances, le trempage en PVC surpassant les tubes thermorétractables en PE |
| Ignifugation/Résistance au feu |
UL94-V-0 ou personnalisé selon vos exigences |
| Test de fuite |
Manchons de trempage en PVC :
- 3500 VDC pendant 30 s à une épaisseur de 1,5 mm : Fuite 0,025 mA
- 5000 VAC pendant 30-60 s à une épaisseur de 1,8-2,0 mm : Fuite 0,065 mA
Nous conseillons des solutions optimales basées sur votre tension de fonctionnement |
| Placage de surface |
Placage nickel, étain ou argent disponible
Épaisseur du placage : 3 µm à 12 µm standard
Épaisseur personnalisée disponible sur demande |
| Test au brouillard salin |
Environnement neutre : le nickel résiste 240 heures, l'argent moins, l'étain le moins |
| Test de pliage |
10000 pliages à un angle de 15 radians sans rupture ni fracture |
| Test d'élévation de température |
Dépend de la section transversale de la barre omnibus flexible
Rapports de test d'élévation de température disponibles sur demande avant livraison |
| Température de fonctionnement |
-45°C à +150°C |
| Résistance à la traction de la feuille de cuivre |
≥ 500 N |
| Temps de devis |
Devis fourni dans les 1 à 3 jours ouvrables après réception de votre demande |
| Délai de livraison des échantillons/commandes d'essai |
5 à 15 jours ouvrables selon la structure de la barre omnibus et le processus de fabrication |
| Norme de gestion de la qualité |
Conforme à la norme IATF 16949 de l'industrie automobile |
| Certificat écologique |
Conforme ROHS, REACH |
Variations du produit
Option d'isolation du cuivre
- Conducteur : fil de cuivre recuit nu flexible
- Isolation : Cuivre
- Couleurs de gaine : Noir, Orange, Rouge, Jaune, Bleu (isolation simple et double)
- Tailles en mm² (style européen) : personnalisable
- Tailles AWG (style nord-américain) : personnalisable
- Large plage de température : personnalisable
Option d'isolation en silicone
- Conducteur : fil de cuivre recuit nu flexible
- Isolation : Silicone
- Couleurs de gaine : Noir, Orange, Rouge, Jaune, Bleu (isolation simple et double)
- Tailles en mm² : 4 mm² à 240 mm²
- Tailles AWG : 0 AWG - 10 AWG
- Plage de température : -60°C à 200°C
Profil de l'entreprise
Linke Cable Technology Co., Ltd est un fabricant de fils et câbles leader en Chine. Depuis plus de 10 ans, nous sommes spécialisés dans la R&D, la production et la commercialisation de câbles de haute qualité et de solutions de câbles personnalisées dans le monde entier. Notre expertise comprend les câbles de recharge pour VE, les câbles médicaux, les câbles en silicone, les câbles à ressort, les câbles tressés, les câbles à remorque, les fils UL, les câbles automobiles, et plus encore.
Chez Linke Cable, nous adoptons une approche d'ingénieur à ingénieur pour développer des câbles supérieurs pour nos clients, améliorant la qualité des produits et la vie grâce à des solutions innovantes.
| Marque |
LINKE |
Section transversale (mm²) |
0,01-500 mm² |
| Jauge de fil (AWG) |
[par exemple, 24 AWG, 28 AWG] |
Conducteur |
Cuivre étamé / cuivre nu, selon les exigences du client |
| Matériau d'isolation |
PVC/TPU/Caoutchouc silicone/PE/PP/XLPE/Nylon/autre |
Matériau de la gaine |
[PVC/PU/Caoutchouc/Tresse/etc.] |
| Certifications |
RoHS/REACH/UL/CE/IP68/etc. |
Longueur personnalisée |
[par exemple, 1m, 3ft, 5m ± 5% de tolérance] |
| Type de câble |
[Médical/Alimentation/Audio/Coaxial/Électrique/Automobile/Stockage d'énergie//etc.] |
Blindage |
[Blindé/Non blindé/Blindage tressé] |
| Impédance |
[par exemple, 75 Ω (pour les câbles coaxiaux)] |
Impression/Logo |
[Texte/Étiquette/Logo, max. 20 caractères] |
| Rayon de courbure |
[par exemple, ≥ 5 × diamètre du câble] |
Courant nominal |
[par exemple, 5A] |
| Tension nominale |
[par exemple, 30V AC/DC] |
Matériau du connecteur |
[Plaqué or/Plaqué nickel/Laiton/etc.] |
| Connecteurs |
[par exemple, USB Type-C, Jack 3,5 mm, RJ45] |
Gaine |
XLPE ou PE ou caoutchouc PVC |
| Délai de livraison |
7-14 jours après confirmation de la commande |
Couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| Température |
Moins 70°C à 350°C (-70°C ~ 350°C) |
Emballage |
Rouleau/boîte/plaque/Personnalisé |
| Services de support |
câble personnalisé, solutions complètes, y compris découpe de précision, sertissage et installation de cosses (spécifier le matériau, par exemple, cuivre/plaqué nickel) |
Nos certifications
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conducteur unique, isolation thermoplastique)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 et ISO13485, TS16949
CNR - Matériau de câblage d'appareils, monoconducteur isolé en PVC extrudé, nominal 105°C, 1000V, Classe I, Groupe A, B ou AB, FT1 et/ou FT2.
Câble à gaine non intégrale en PVC extrudé, nominal 105°C, 1000V, Classe I, Classe ou Classe I/II, Groupe A, B ou AB, FT1 et/ou FT2.
Câble à gaine non intégrale en TPU extrudé, nominal 80°C, 300V, Classe I, Classe ou Classe I/II, Groupe A, B ou AB, FT1 et/ou FT2
Questions fréquemment posées
Êtes-vous un fabricant ou une société de négoce ?
Nous sommes un fabricant professionnel, contrôlant votre commande du début à la fin. Nous accueillons les visites et offrons un service de prise en charge à Shenzhen.
Comment puis-je obtenir un échantillon pour tester votre qualité ?
Les échantillons sont gratuits pour évaluation. Les nouveaux clients sont responsables des frais de courrier.
Quelle est votre quantité minimale de commande ?
Normalement 100m. En raison du poids du câble, nous recommandons de commander des quantités appropriées pour optimiser les coûts de fret. Le transport maritime est souvent l'option la plus économique.
Puis-je obtenir une réduction ?
Les réductions dépendent de la quantité commandée. Nous pouvons offrir des réductions et couvrir les frais de transport pour les commandes importantes. Veuillez nous contacter pour plus de détails.
Votre entreprise accepte-t-elle la production OEM ?
Oui, nous pouvons imprimer le nom de votre entreprise et personnaliser des cartes de qualité pour promouvoir votre marque.
