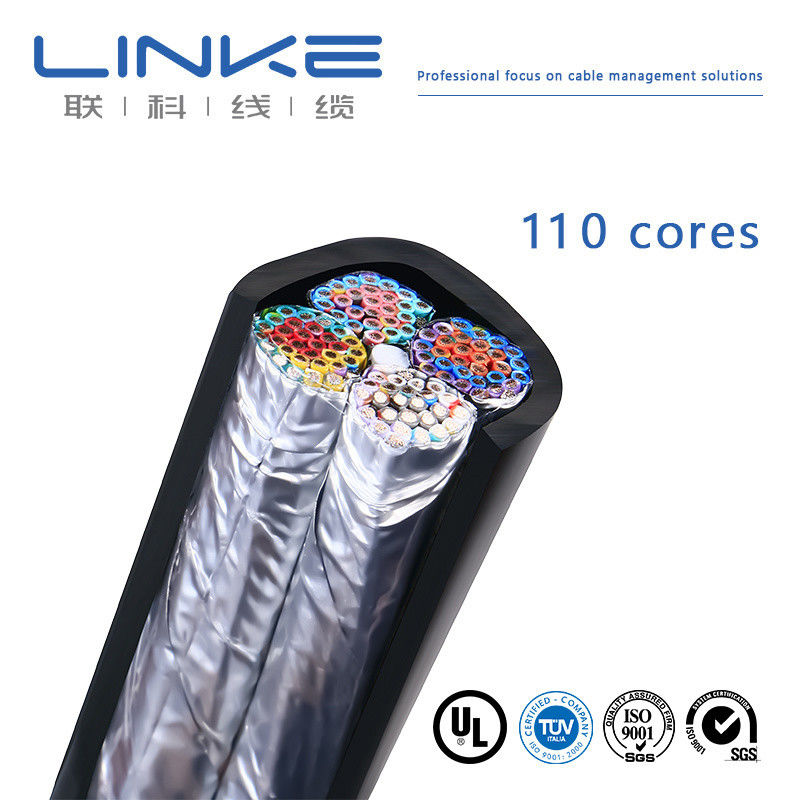

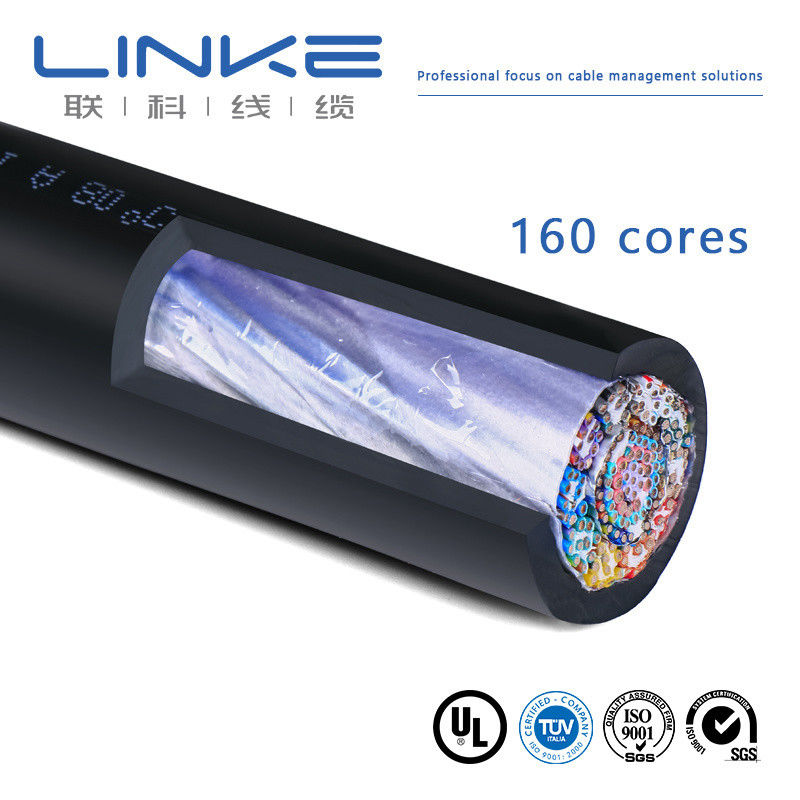

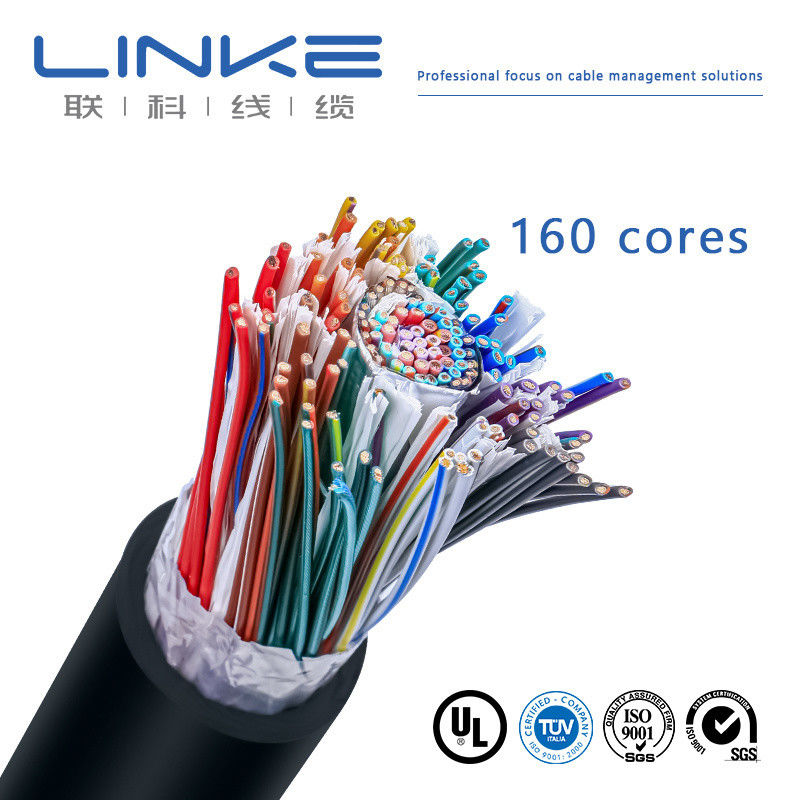

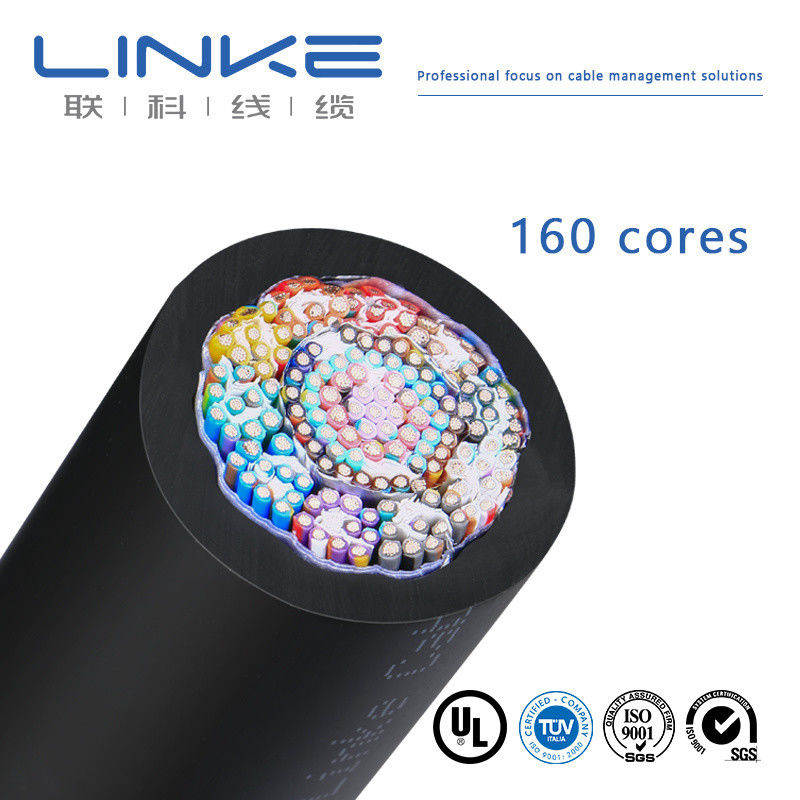

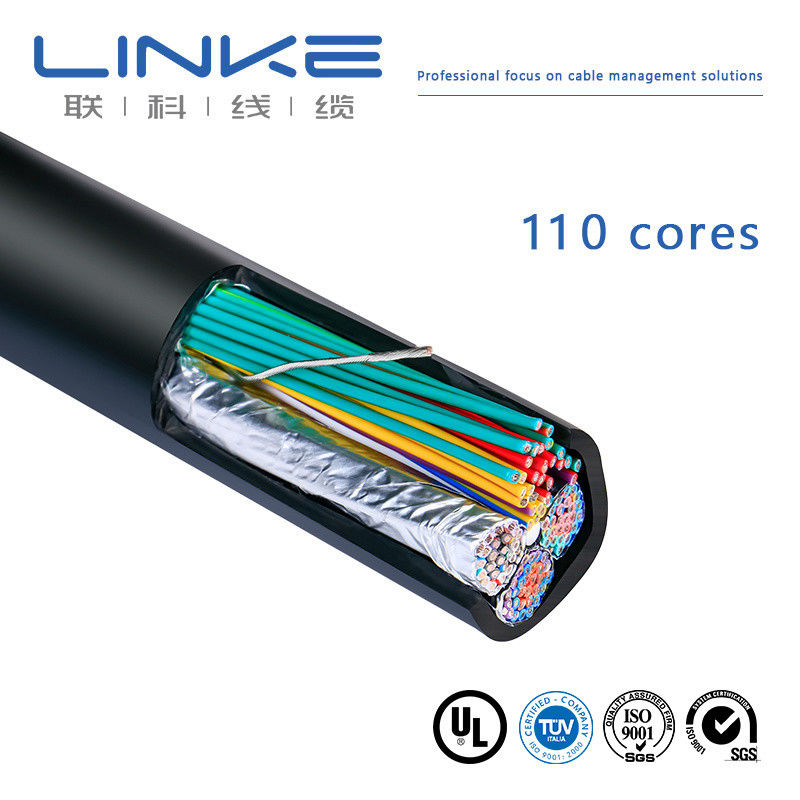

Câble d'alimentation multiconducteur UL2464 22 AWG avec gaine en PVC et conducteur en cuivre étamé
Caractéristiques principales
- Résistance à l'huile et grande flexibilité
- Manipulation et installation faciles
- Protection contre la lumière directe et résistance aux intempéries
- Conducteur multibrins fins conforme aux normes VDE 0295 et IEC 60288 Catégorie 5
- Isolation et gaine spéciales en composé de PVC
- Fils conducteurs codés par couleur conformes aux normes VDE 0293
Câble informatique blindé monocouche UL2464
Température nominale : 80°C | Tension nominale : 300 volts
- Conducteurs : Fils de cuivre nu ou étamé, monobrins ou multibrins
- Isolation SR-PVC sans plomb
- Conducteurs torsadés et recouverts d'une bande de papier aluminium Mylar
- Fils de terre en cuivre étamé ou nu multibrins en option
- Revêtement en PVC sans plomb et conforme RoHS
- Certification de résistance à la flamme verticale UL VW-1
- Conforme aux normes UL 758 et UL 1581
Application
Câblage interne ou externe d'équipements électroniques et électriques généraux
Spécifications du câble blindé monocouche
| P/N |
AWG du conducteur |
Taille du conducteur |
Nombre de conducteurs |
Épaisseur de l'isolation |
Matériau du blindage |
Épaisseur de la gaine |
Diamètre extérieur |
| 2464-22-XXA |
22 |
17/0.160 |
2~7 |
0.23 mm |
Aluminium Mylar |
0.76 mm |
4.70~6.10 mm |
| 2464-20-XXA |
20 |
21/0.180 |
2~7 |
0.23 mm |
Aluminium Mylar |
0.76 mm |
5.10~6.70 mm |
Désignation du nom du produit : A indique du Mylar aluminium avec masquage

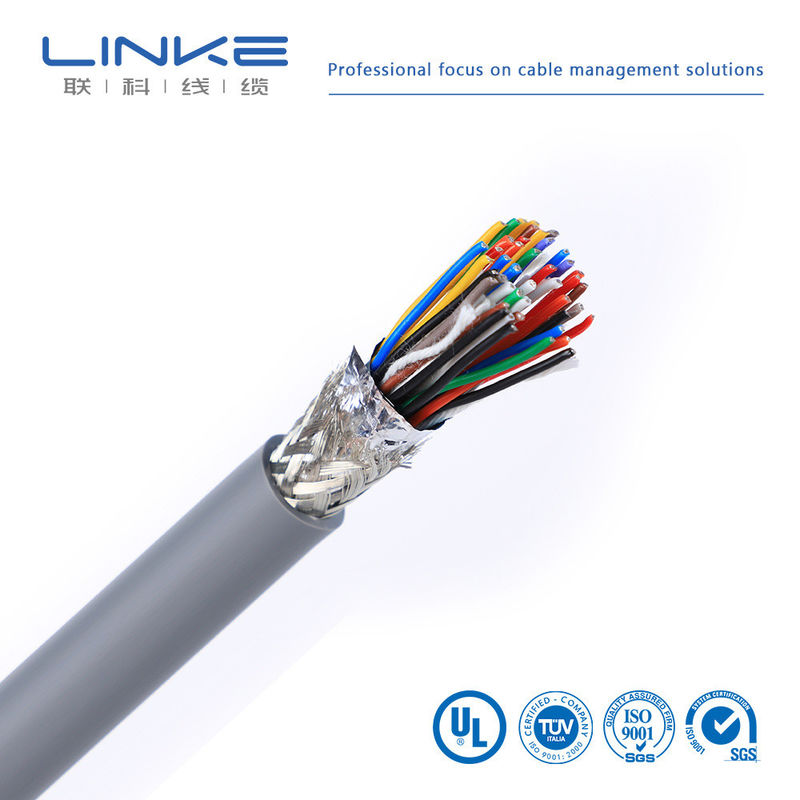

Câble informatique blindé double couche UL2464
Température nominale : 80°C | Tension nominale : 300 volts
- Conducteurs : Fils de cuivre nu ou étamé, monobrins ou multibrins
- Isolation SR-PVC sans plomb
- Conducteurs torsadés et recouverts d'une bande de papier aluminium Mylar
- Fils de terre en cuivre étamé ou nu multibrins en option
- Tressage de fils de cuivre nu ou étamé avec un taux de blindage supérieur à 85 %
- Revêtement en PVC sans plomb et conforme RoHS
- Certification de résistance à la flamme verticale UL VW-1
- Conforme aux normes UL 758 et UL 1581
Application
Câblage interne ou externe d'équipements électroniques et électriques généraux
Spécifications du câble blindé double couche
| P/N |
AWG du conducteur |
Taille du conducteur |
Nombre de conducteurs |
Épaisseur de l'isolation |
Configuration du blindage |
Épaisseur de la gaine |
Diamètre extérieur |
| 2464-22-XXAB |
22 |
17/0.160 |
2~7 |
0.23 mm |
16/6/0.12~24/8/0.12 |
0.76 mm |
5.20~6.60 mm |
| 2464-20-XXAB |
20 |
21/0.180 |
2~7 |
0.23 mm |
16/6/0.12~24/8/0.12 |
0.76 mm |
5.60~7.20 mm |
Désignation du nom du produit : A indique du Mylar aluminium avec masquage, B indique un masquage par tressage de fils de cuivre
Câble de commande UL2464
Température nominale : 80°C | Tension nominale : 300 volts
- Conducteurs : Fils de cuivre nu ou étamé, monobrins ou multibrins
- Isolation en PVC sans plomb
- Revêtement optionnel en bande aluminium Mylar
- Fils de terre en cuivre étamé ou nu multibrins en option
- Tressage optionnel de fils de cuivre nu ou étamé avec un taux de blindage supérieur à 85 %
- Revêtement en PVC sans plomb et conforme RoHS
- Certification de résistance à la flamme verticale UL VW-1
- Conforme aux normes UL 758 et UL 1581
Application
Câblage interne ou externe d'équipements électroniques et électriques généraux
Spécifications du câble de commande
| P/N |
AWG du conducteur |
Taille du conducteur |
Nombre de conducteurs |
Épaisseur de l'isolation |
Configuration du blindage |
Épaisseur de la gaine |
Diamètre extérieur |
| 2464-18-XX |
18 |
34/0.180 |
2~5 |
PVC 0.38 mm |
Optionnel |
0.76 mm |
6.20~9.00 mm |
| Marque |
LINKE |
Section transversale (mm²) |
0.01-500mm² |
| Jauge de fil (AWG) |
[par ex. 24AWG, 28AWG] |
Conducteur |
Cuivre étamé / cuivre nu, selon les exigences du client |
| Matériau d'isolation |
PVC/TPU/Caoutchouc silicone/PE/PP/XLPE/Nylon/autre |
Matériau de la gaine |
[PVC/PU/Caoutchouc/Tressage/etc.] |
| Certifications |
RoHS/REACH/UL/CE/IP68/etc. |
Longueur personnalisée |
[par ex. 1m, 3ft, 5m ±5% de tolérance] |
| Type de câble |
[Médical/Alimentation/Audio/Coaxial/Électrique/Automobile/Stockage d'énergie//etc.] |
Blindage |
[Blindé/Non blindé/Blindage tressé] |
| Impédance |
[par ex. 75Ω (pour les câbles coaxiaux)] |
Impression/Logo |
[Texte/Étiquette/Logo, max. 20 caractères] |
| Rayon de courbure |
[par ex. ≥5× diamètre du câble] |
Courant nominal |
[par ex. 5A] |
| Tension nominale |
[par ex. 30V AC/DC] |
Matériau du connecteur |
[Plaqué or/Plaqué nickel/Laiton/etc.] |
| Connecteurs |
[par ex. USB Type-C, Jack 3.5mm, RJ45] |
Gaine |
XLPE ou PE ou PVC CAOUTCHOUC |
| Délai de livraison |
7-14 jours après confirmation de la commande |
Couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| température |
Moins 70°C à 350°C (-70°C ~ 350°C) |
Emballage |
Rouleau/boîte/plaque/Personnalisé |
| Services de support |
câble personnalisé, solutions complètes, y compris découpe de précision, sertissage et installation de cosses (spécifier le matériau, par ex. cuivre/plaqué nickel) |
Certifications et normes
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conducteur unique, isolation thermoplastique)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587,
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001, ISO13485, TS16949
CNR - Matériau de câblage d'appareils :
Câble isolé en PVC extrudé, monoconducteur, nominal 105°C, 1000V, Classe I, Groupe A, B, ou AB, FT1 et/ou FT2.
Câble avec gaine non intégrale en PVC extrudé, nominal 105°C, 1000V, Classe I, Classe ou Classe I/II, Groupe A, B, ou AB, FT1 et/ou FT2.
Câble avec gaine non intégrale en TPU extrudé, nominal 80°C, 300V, Classe I, Classe ou Classe I/II, Groupe A, B, ou AB, FT1 et/ou FT2.
Questions fréquemment posées
Êtes-vous un fabricant ou une société de commerce ?
Nous sommes un fabricant professionnel. Nous pouvons contrôler votre commande du début à la fin. Bienvenue à nous rendre visite. Nous viendrons vous chercher à Shenzhen.
Comment puis-je obtenir un échantillon pour tester votre qualité ?
Les échantillons sont gratuits pour vous. Les nouveaux clients doivent payer les frais de coursier.
Quelle est votre quantité minimale de commande ?
Normalement 100m. Cependant, le câble est très lourd. Il est préférable de commander une quantité appropriée pour éviter les frais de transport élevés. Le transport maritime est la meilleure option.
Puis-je obtenir une réduction ?
Cela dépend de votre quantité. Nous pouvons accorder une réduction et prendre en charge le fret. Veuillez nous contacter.
Votre entreprise accepte-t-elle la production OEM ?
Oui, nous pouvons imprimer le nom de votre entreprise, et nous personnalisons même la carte de qualité pour promouvoir votre entreprise.
