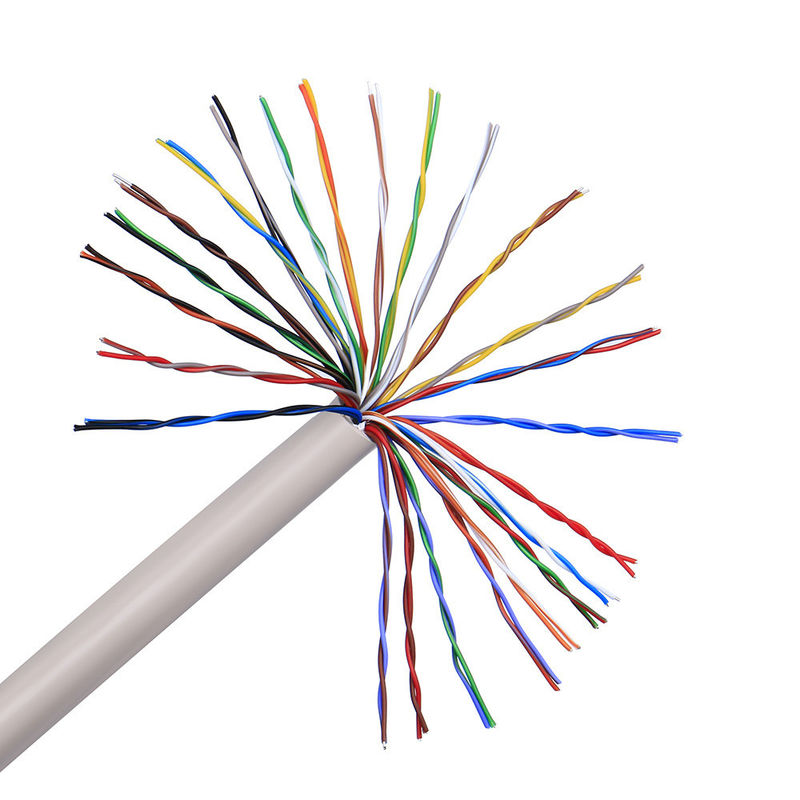

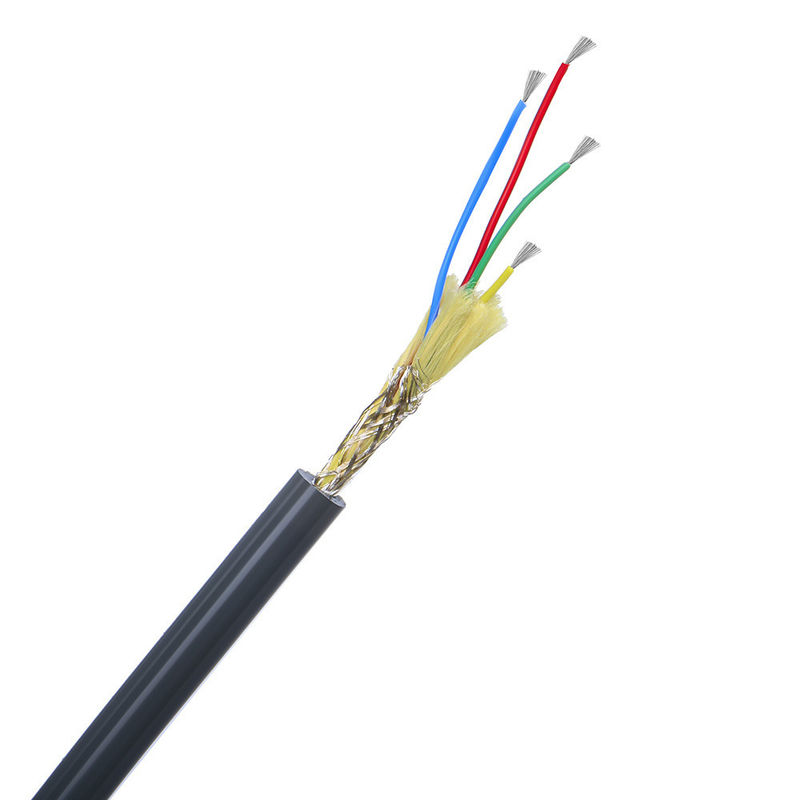

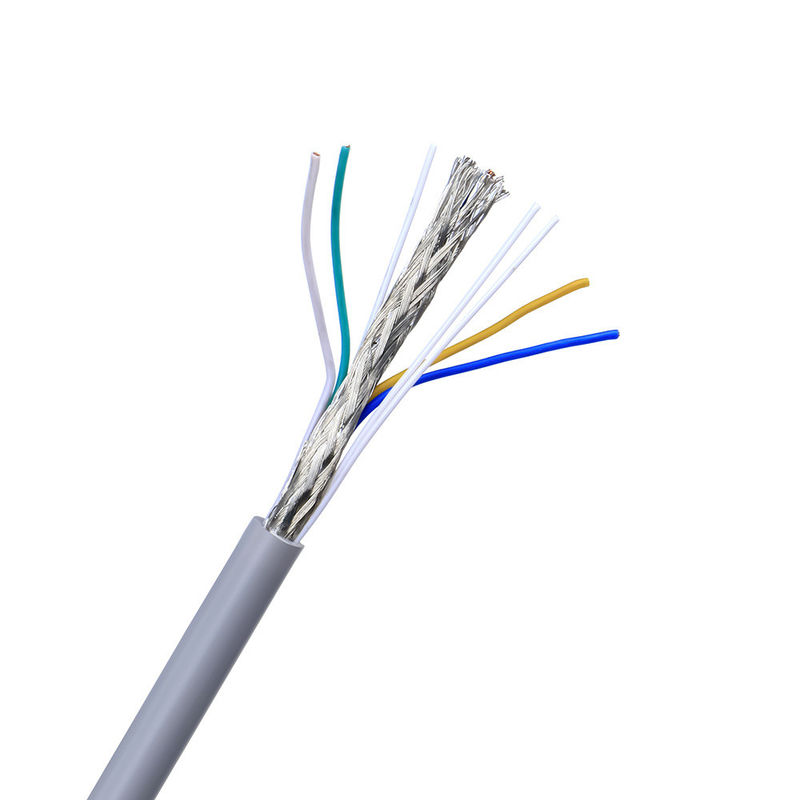

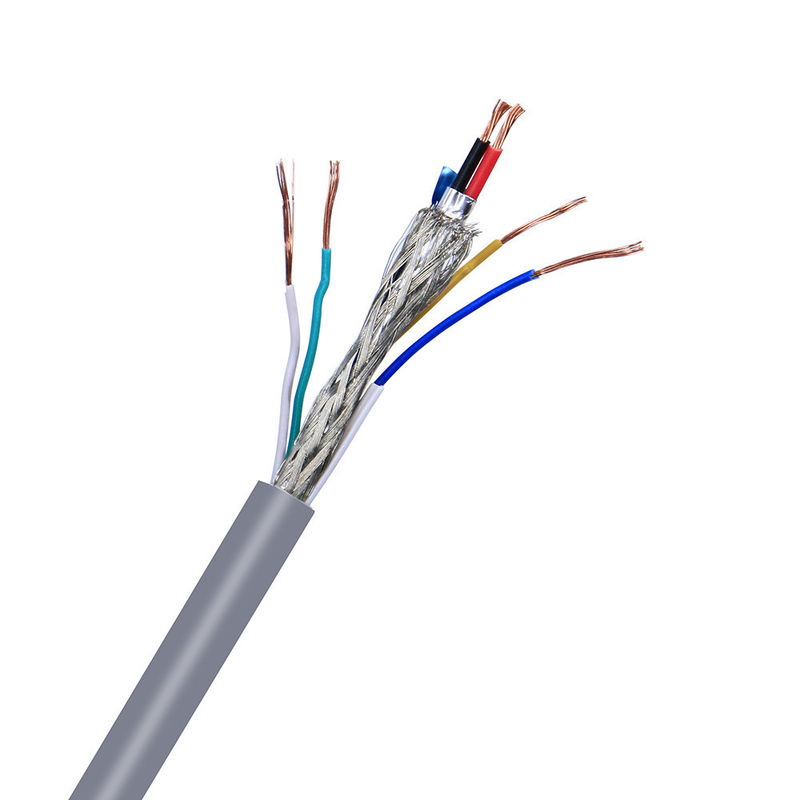

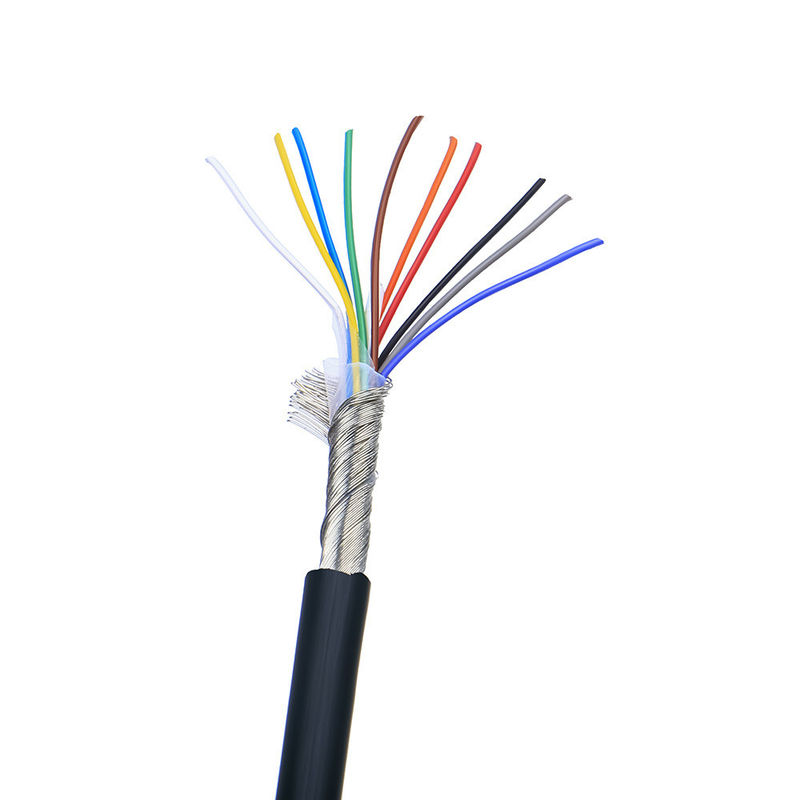

Conçu pour les applications basse et moyenne tension dans les systèmes de diffusion sonore, audio, d'instrumentation et informatiques.
Spécifications techniques
Température nominale :80°C
Tension nominale :300V
Conducteur:Cuivre massif ou toronné, étamé ou nu
Isolation:PVC
Blindage :Blindage tressé global en fil de cuivre étamé ou nu avec une couverture de plus de 80 %
Veste:PVC
Indice de flamme :Réussit le test de flamme verticale UL VW-1 FT1
Construction:Épaisseur d'isolation uniforme pour un dénudage et une coupe faciles
Normes de certification UL
| 1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369 |
| 1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483 |
| 1185 | 1332 | 1577 | 1672 | 10012 | 10269 |
| 2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963 |
| 2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198 |
| 2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664 |
| 3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005 |
| 3123 | 3212 | 3321 | 3398 | 3577 | 3702 |
| 3132 | 3266 | 3331 | 3512 | 3644 | 3817 |
| 3135 | 3271 | 3385 | 3529 | 3674 | 3886 |
| Marque |
LINKÉ |
Section transversale (mm²) |
0,01-500 mm² |
| Calibre de fil (AWG) |
[par exemple, 24AWG, 28AWG] |
Conducteur |
Cuivre étamé/cuivre nu, basé sur les exigences du client |
| Matériau isolant |
PVC/TPU/caoutchouc de silicone/PE/PP/XLPE/Nylon/autres |
Matériau de la veste |
[PVC/PU/caoutchouc/tresse/etc.] |
| Certifications |
RoHS/REACH/UL/CE/IP68/etc |
Longueur personnalisée |
[par exemple, 1 m, 3 pieds, 5 m ±5 % de tolérance] |
| Type de câble |
[Médical/Énergie/Audio/Coaxial/Électrique/Automobile/Stockage d'énergie//etc.] |
Blindage |
[Bouclier blindé/non blindé/tresse] |
| Impédance |
[par exemple, 75 Ω (pour les câbles coaxiaux)] |
Impression/Logo |
[Texte/Étiquette/Logo, max. 20 caractères] |
| Rayon de courbure |
[par exemple, ≥5× diamètre du câble] |
Note actuelle |
[par exemple, 5A] |
| Tension nominale |
[par exemple, 30 V CA/CC] |
Matériau du connecteur |
[Plaqué or/nickelé/laiton/etc.] |
| Connecteurs |
[par exemple, USB Type-C, prise jack 3,5 mm, RJ45] |
Veste |
CAOUTCHOUC XLPE ou PE ou PVC |
| Délai de livraison |
7-14 jours après confirmation de la commande |
Couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| température |
Moins-70 ℃ à 350 ℃ (-70 ℃ ~ 350 ℃) |
Emballer |
Rouleau/boîte/plaque/personnalisé |
| Services d'assistance |
multicolonne {3}{l}{câble personnalisé, solutions de bout en bout, y compris la coupe précise, le sertissage et l'installation des cosses (préciser le matériau, par exemple, cuivre/nickelé) |
|
|
Laboratoire Indépendant•Équipement de test complet•Contrôle qualité complet
Nous testons chaque produit selon des normes strictes pour garantir une qualité supérieure et des performances fiables.
|
Non.
|
Article de test
|
Conditions d'essai
|
Exigence de test
|
Données de test
|
Résultat
|
|
1
|
Inspection des structures
|
1. Se conformer au tableau des tailles de fils2. Épaisseur minimale ≥ 80 % de l'épaisseur moyenne
|
Se conformer au tableau des tailles de fils
|
Se référer au dossier de test
|
Passer
|
|
2
|
Choc thermique
|
Enroulez l'échantillon sur une tige de fer de taille spécifiée, placez-le dans un four de vieillissement à la température spécifiée pendant 1 heure, refroidissez l'échantillon à température ambiante pendant au moins 30 minutes, puis observez l'échantillon.
|
Aucune fissure sur la surface de l'échantillon
|
Pas de fissures
|
Passer
|
|
3
|
Déformation thermique
|
1. Mesurez l'épaisseur de l'échantillon (marquez la position de mesure)2. Placer l'échantillon et le dispositif de test dans un four de vieillissement pour les préchauffer à la température spécifiée pendant 1 heure3. Placer l'échantillon sous la colonne de pression du dispositif de test pendant 1 heure4. Mesurer à nouveau l'épaisseur de l'échantillon à la même position
|
1. L'échantillon ne doit pas être fissuré par la colonne de pression ou exposer le conducteur2. Réduction d'épaisseur ≤ 50%
|
Se référer au dossier de test
|
Passer
|
|
4
|
FT2
|
Appliquer une fois une flamme standard à une hauteur de 125 mm
|
1. La flamme ne doit pas se propager sur toute sa longueur2. La flamme ne doit pas se propager aux matériaux inflammables à proximité
|
Se référer au dossier de test
|
Passer
|
|
5
|
Vieillissement
|
1. Prenez cinq sections de gaine de 200 mm de long2. Placer les échantillons dans un four de vieillissement à 158 ℃ pendant 168 heures3. Après avoir retiré les échantillons, placez-les à température ambiante 23 ± 5 ℃ pendant 16 heures, puis testez l'allongement à la rupture et la résistance à la traction.
|
1. Allongement avant vieillissement ≥ 300 %, allongement après vieillissement ≥ 80 % de celui avant vieillissement2. Résistance à la traction avant vieillissement > 1,41 kg/mm², résistance à la traction après vieillissement ≥ 80 % de celle avant vieillissement
|
Se référer au dossier de test
|
Passer
|
|
6
|
Courbure à froid
|
Conserver l'échantillon dans une boîte à basse température à la température spécifiée pendant 4 heures, ventiler l'échantillon sur une tige de fer de taille spécifiée avec des tours spécifiés, terminer l'enroulement dans les 30 secondes suivant le retrait de l'échantillon de la boîte à basse température.
|
Aucune fissure sur la surface de l'échantillon
|
Pas de fissures
|
Passer
|
|
7
|
Résistance du conducteur
|
Mesurez la résistance d'un conducteur central d'un mètre avec un compteur de résistance CC
|
À 20℃, résistance de 8AWG ≤ 2,23Ω/km
|
Se référer au dossier de test
|
Passer
|
Linke cable technology (DongGuan) Co. Ltd. se concentre sur la R&D et
fournir des solutions professionnelles au Cable&Wire, en particulier pour le
différents clients de l'industrie. Il contient :
Câble robot humanoïde,
Câble d'alimentation AI/câble de données,
Câble semi-conducteur/câble automatique industriel,
Câble de capteur,
Nouveau câble d'énergie,
Fil de beauté médical,
Câble métallique UL,
Linke Cable dispose de capacités de développement de produits et de capacités techniques diversifiées pour prendre en charge des produits diversifiés.
besoins du client. Nous avons obtenu l'autorisation de produit suivante :UL 758,CCC,RoHs,ATTEINDRE,CE ; Nous
avoir obtenu le système de gestion de la qualité suivant:ISO 9001-2015(Tous les produits); OIN 13485
(Appareils et instruments médicaux),IATF 16949(Industrie automobile)
Certifications de qualité
Normes UL :UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (conducteur unique, isolation thermoplastique)
Normes UL :UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
Gestion de la qualité :ISO9001, ISO13485, TS16949
Normes CNR :Matériau de câblage de l'appareil, isolé en PVC extrudé simple, évalué à 105 °C, 1 000 V, classe I, groupe A, B ou AB, FT1 et/ou FT2
Certifications supplémentaires :Câble à gaine non intégrale en PVC extrudé, évalué à 105 °C, 1 000 V, classe I, classe ou classe I/II, groupe A, B ou AB, FT1 et/ou FT2
Certifications supplémentaires :Câble à gaine non intégrale en TPU extrudé, évalué à 80 °C, 300 V, classe I, classe ou classe I/II, groupe A, B ou AB, FT1 et/ou FT2
Foire aux questions
Êtes-vous un fabricant ou une société commerciale ?
Nous sommes un fabricant professionnel. Nous contrôlons votre commande du début à la fin. Bienvenue à nous rendre visite - nous assurerons le transport depuis Shenzhen.
Comment puis-je obtenir un échantillon pour tester votre qualité ?
Les échantillons sont gratuits pour évaluation. Les nouveaux clients devraient payer les frais de messagerie.
Quelle est votre quantité minimum de commande ?
Normalement 100 mètres. En raison du poids du câble, nous vous recommandons de commander des quantités appropriées pour éviter des frais de transport élevés. Le transport maritime est l'option la plus économique.
Puis-je bénéficier d'une réduction ?
Des réductions sont disponibles en fonction de la quantité commandée. Nous pouvons offrir des avantages tarifaires et une assistance en matière de fret. Veuillez nous contacter pour plus de détails.
Votre entreprise accepte-t-elle la production OEM ?
Oui, nous proposons des services OEM, notamment l'impression du nom de votre entreprise et des cartes de qualité personnalisées pour promouvoir votre marque.
