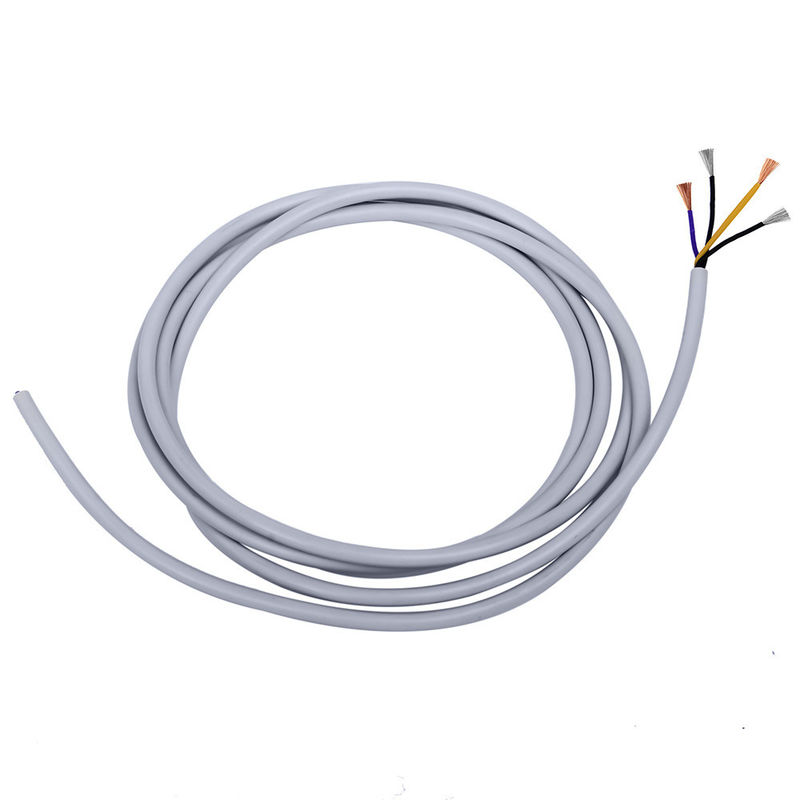

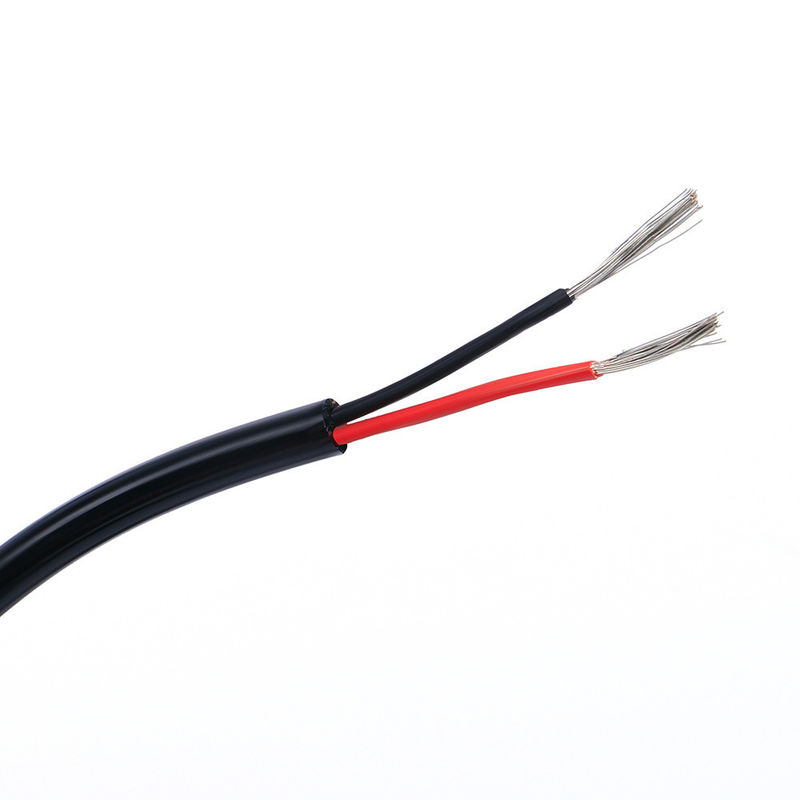

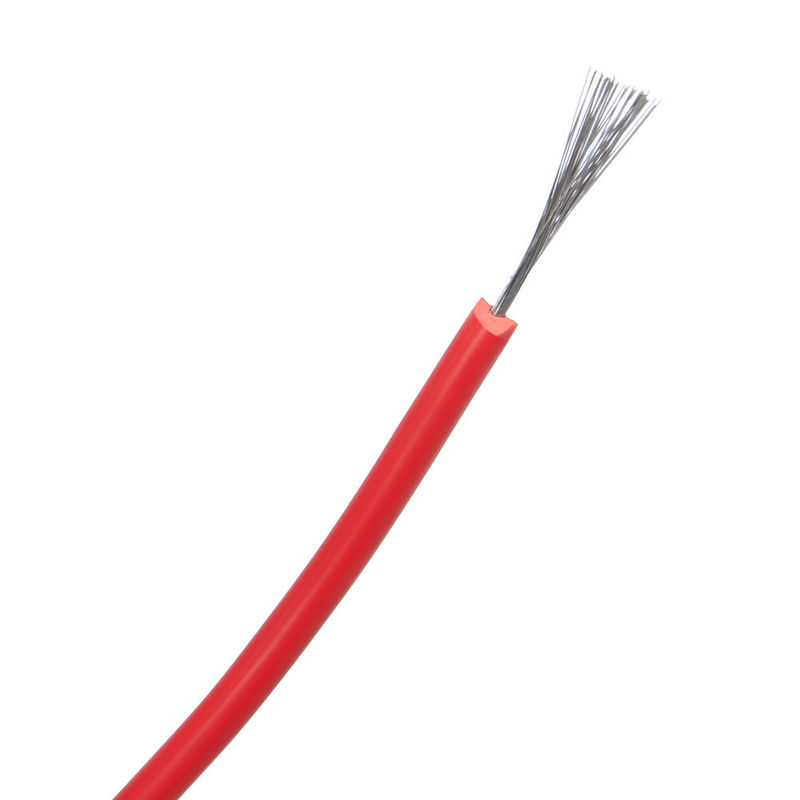

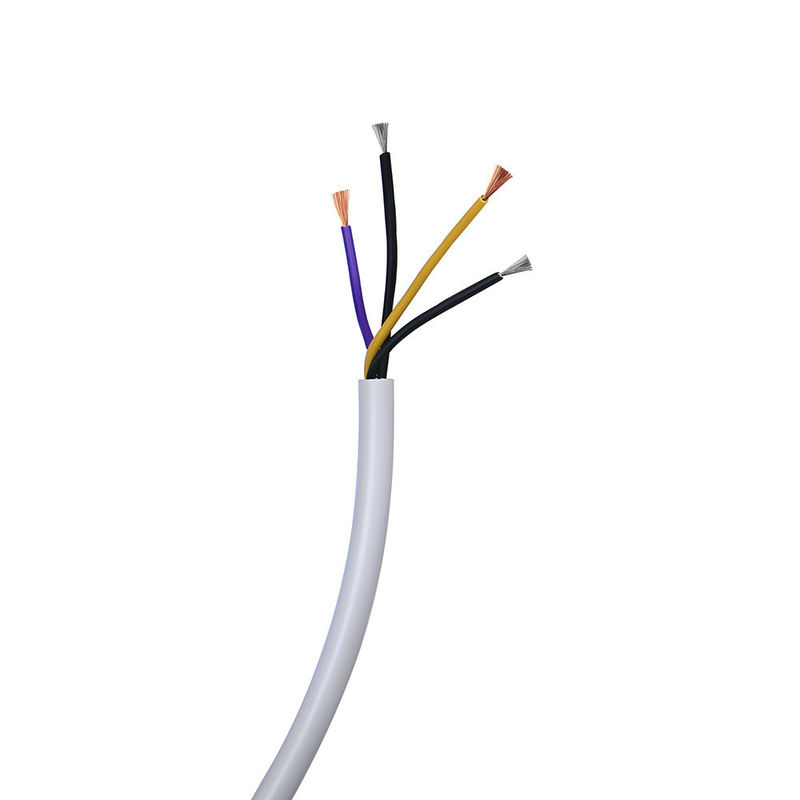

Fil automobile 14AWG GXL fil câble PVC pour le câblage du véhicule
Fil automobile GXL haute performance conçu pour les systèmes électriques des véhicules fiables avec une excellente résistance à la température et une excellente durabilité.
Spécifications du produit
| Conducteur |
Fil de cuivre recuit nu flexible |
| Isolation |
PVC, TPU, XLPE, silicone |
| Options de couleur |
Veste noire, orange, rouge, jaune, bleue - Isolation simple et double |
| Tailles SQ MM (européennes) |
0,1-100 m² |
| Tailles AWG (Amérique du Nord) |
0 AWG - 10 AWG |
| Plage de température |
-60°C à 200°C |
Certifications et normes
Certifications UL :
- UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (conducteur unique, isolation thermoplastique)
- UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835
- UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
Gestion de la qualité :ISO9001, ISO13485, TS16949
Matériel de câblage des appareils CNR :
Isolé en PVC extrudé Simple, évalué à 105°C, 1 000 V, Classe I, Groupe A, B ou AB, FT1 et/ou FT2
Câble à gaine non intégrale en PVC extrudé, évalué à 105 °C, 1 000 V, classe I, classe ou classe I/II, groupe A, B ou AB, FT1 et/ou FT2
Câble à gaine non intégrale en TPU extrudé, évalué à 80 °C, 300 V, classe I, classe ou classe I/II, groupe A, B ou AB, FT1 et/ou FT2
| Marque |
LINKÉ |
Section transversale (mm²) |
0,01-500 mm² |
| Calibre de fil (AWG) |
[par exemple, 24AWG, 28AWG] |
Conducteur |
Cuivre étamé/cuivre nu, basé sur les exigences du client |
| Matériau isolant |
PVC/TPU/caoutchouc de silicone/PE/PP/XLPE/Nylon/autres |
Matériau de la veste |
[PVC/PU/caoutchouc/tresse/etc.] |
| Certifications |
RoHS/REACH/UL/CE/IP68/etc |
Longueur personnalisée |
[par exemple, 1 m, 3 pieds, 5 m ±5 % de tolérance] |
| Type de câble |
[Médical/Énergie/Audio/Coaxial/Électrique/Automobile/Stockage d'énergie//etc.] |
Blindage |
[Bouclier blindé/non blindé/tresse] |
| Impédance |
[par exemple, 75 Ω (pour les câbles coaxiaux)] |
Impression/Logo |
[Texte/Étiquette/Logo, max. 20 caractères] |
| Rayon de courbure |
[par exemple, ≥5× diamètre du câble] |
Note actuelle |
[par exemple, 5A] |
| Tension nominale |
[par exemple, 30 V CA/CC] |
Matériau du connecteur |
[Plaqué or/nickelé/laiton/etc.] |
| Connecteurs |
[par exemple, USB Type-C, prise jack 3,5 mm, RJ45] |
Veste |
CAOUTCHOUC XLPE ou PE ou PVC |
| Délai de livraison |
7-14 jours après confirmation de la commande |
Couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| température |
Moins-70 ℃ à 350 ℃ (-70 ℃ ~ 350 ℃) |
Emballer |
Rouleau/boîte/plaque/personnalisé |
| Services d'assistance |
\multicolumn {3}{l}{câble personnalisé, solutions de bout en bout, y compris la coupe précise, le sertissage et l'installation des cosses (préciser le matériau, par exemple, cuivre/nickelé) |
|
|
Laboratoire Indépendant•Équipement de test complet•Contrôle qualité complet
Nous testons chaque produit selon des normes strictes pour garantir une qualité supérieure et des performances fiables.
|
Non.
|
Article de test
|
Conditions d'essai
|
Exigence de test
|
Données de test
|
Résultat
|
|
1
|
Inspection des structures
|
1. Se conformer au tableau des tailles de fils2. Épaisseur minimale ≥ 80 % de l'épaisseur moyenne
|
Se conformer au tableau des tailles de fils
|
Se référer au dossier de test
|
Passer
|
|
2
|
Choc thermique
|
Enroulez l'échantillon sur une tige de fer de taille spécifiée, placez-le dans un four de vieillissement à la température spécifiée pendant 1 heure, refroidissez l'échantillon à température ambiante pendant au moins 30 minutes, puis observez l'échantillon.
|
Aucune fissure sur la surface de l'échantillon
|
Pas de fissures
|
Passer
|
|
3
|
Déformation thermique
|
1. Mesurez l'épaisseur de l'échantillon (marquez la position de mesure)2. Placer l'échantillon et le dispositif de test dans un four de vieillissement pour les préchauffer à la température spécifiée pendant 1 heure3. Placer l'échantillon sous la colonne de pression du dispositif de test pendant 1 heure4. Mesurer à nouveau l'épaisseur de l'échantillon à la même position
|
1. L'échantillon ne doit pas être fissuré par la colonne de pression ou exposer le conducteur2. Réduction d'épaisseur ≤ 50%
|
Se référer au dossier de test
|
Passer
|
|
4
|
FT2
|
Appliquer une fois une flamme standard à une hauteur de 125 mm
|
1. La flamme ne doit pas se propager sur toute sa longueur2. La flamme ne doit pas se propager aux matériaux inflammables à proximité
|
Se référer au dossier de test
|
Passer
|
|
5
|
Vieillissement
|
1. Prenez cinq sections de gaine de 200 mm de long2. Placer les échantillons dans un four de vieillissement à 158 ℃ pendant 168 heures3. Après avoir retiré les échantillons, placez-les à température ambiante 23 ± 5 ℃ pendant 16 heures, puis testez l'allongement à la rupture et la résistance à la traction.
|
1. Allongement avant vieillissement ≥ 300 %, allongement après vieillissement ≥ 80 % de celui avant vieillissement2. Résistance à la traction avant vieillissement > 1,41 kg/mm², résistance à la traction après vieillissement ≥ 80 % de celle avant vieillissement
|
Se référer au dossier de test
|
Passer
|
|
6
|
Courbure à froid
|
Conserver l'échantillon dans une boîte à basse température à la température spécifiée pendant 4 heures, vent l'échantillon sur une tige de fer de taille spécifiée avec des tours spécifiés, terminer l'enroulement dans les 30 secondes après que l'échantillon soit retiré de la boîte à basse température
|
Aucune fissure sur la surface de l'échantillon
|
Pas de fissures
|
Passer
|
|
7
|
Résistance du conducteur
|
Mesurez la résistance d'un conducteur central d'un mètre avec un compteur de résistance CC
|
À 20℃, résistance de 8AWG ≤ 2,23Ω/km
|
Se référer au dossier de test
|
Passer
|
Linke cable technology (DongGuan) Co. Ltd. se concentre sur la R&D et
fournir des solutions professionnelles au Cable&Wire, en particulier pour le
différents clients de l'industrie. Il contient :
Câble robot humanoïde,
Câble d'alimentation AI/câble de données,
Câble semi-conducteur/câble automatique industriel,
Câble de capteur,
Nouveau câble d'énergie,
Fil de beauté médical,
Câble métallique UL,
Linke Cable dispose de capacités de développement de produits et de capacités techniques diversifiées pour prendre en charge des produits diversifiés.
besoins du client. Nous avons obtenu l'autorisation de produit suivante :UL 758,CCC,RoHs,ATTEINDRE,CE ; Nous
avoir obtenu le système de gestion de la qualité suivant:ISO 9001-2015(Tous les produits); OIN 13485
(Appareils et instruments médicaux),IATF 16949(Industrie automobile)
Foire aux questions
Êtes-vous un fabricant ou une société commerciale ?
Nous sommes un fabricant professionnel. Nous gérons votre commande du début à la fin. Bienvenue chez nous - nous fournissons un service de ramassage à Shenzhen.
Comment puis-je obtenir un échantillon pour tester votre qualité ?
Les échantillons sont gratuits pour évaluation. Les nouveaux clients sont priés de couvrir les frais de messagerie.
Quelle est votre quantité minimum de commande ?
La commande minimum est de 100 mètres. En raison du poids du câble, nous vous recommandons de commander des quantités adaptées pour optimiser les coûts de transport. Le transport maritime est l’option la plus rentable.
Puis-je bénéficier d'une réduction ?
Des réductions sont disponibles en fonction de la quantité commandée. Nous pouvons également couvrir les frais de transport pour les commandes plus importantes. Veuillez nous contacter pour des tarifs spécifiques.
Votre entreprise accepte-t-elle la production OEM ?
Oui, nous proposons des services OEM, notamment l'impression du nom de votre entreprise et des cartes de qualité personnalisées pour promouvoir votre marque.
