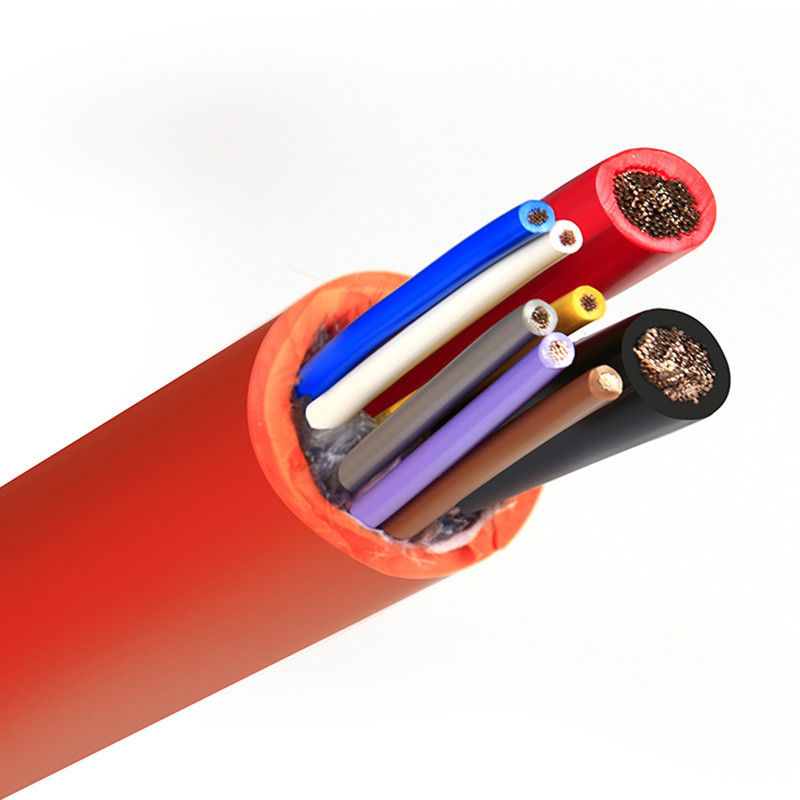

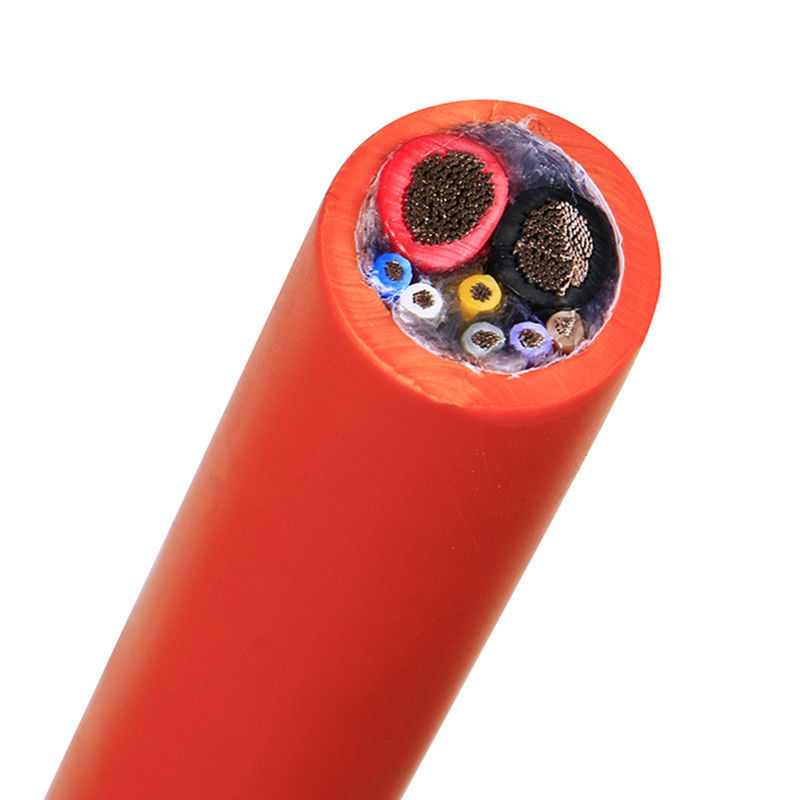

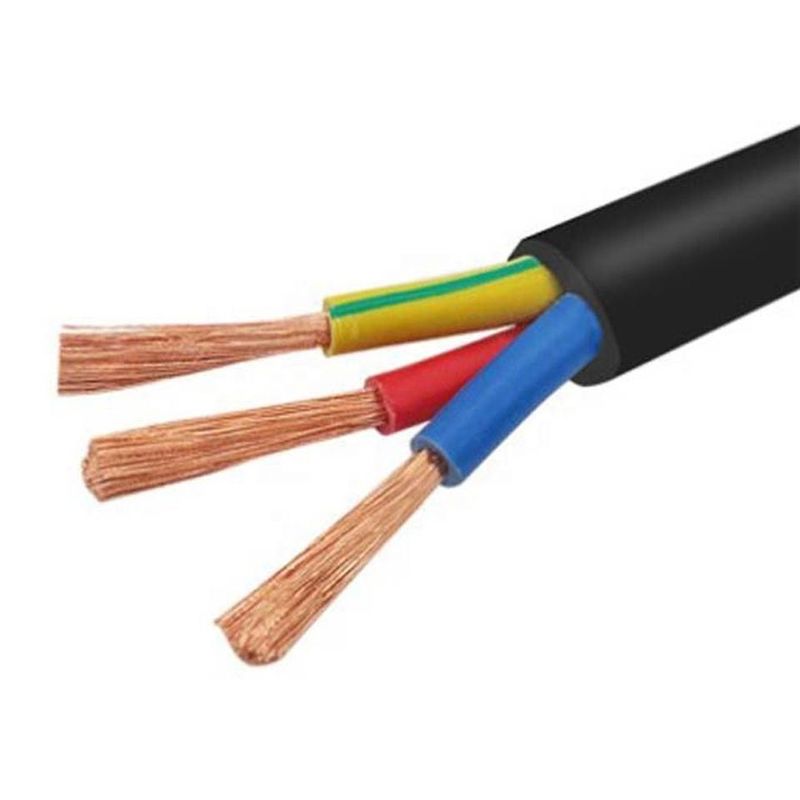

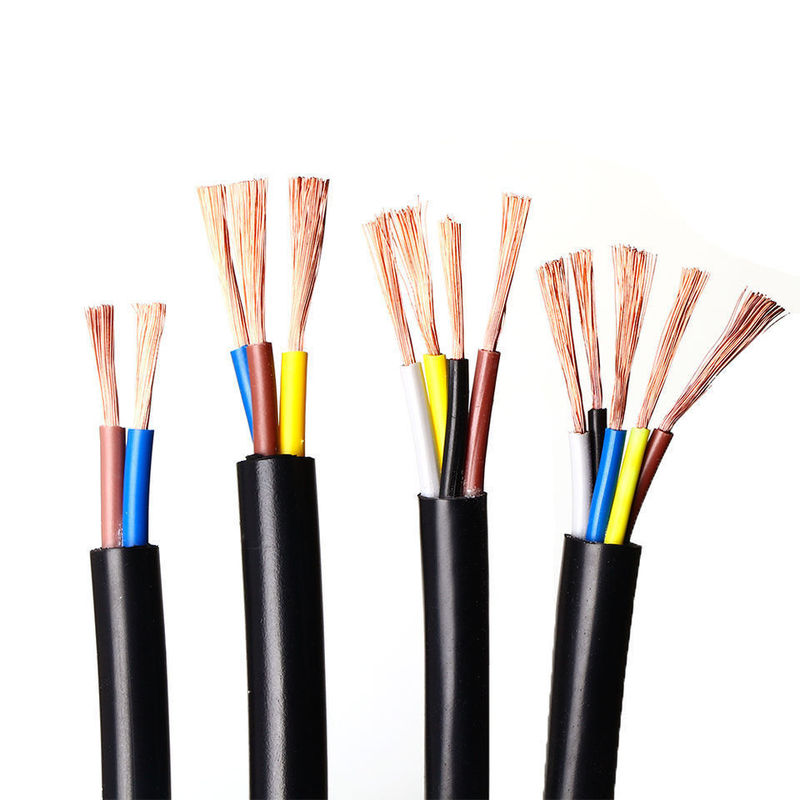

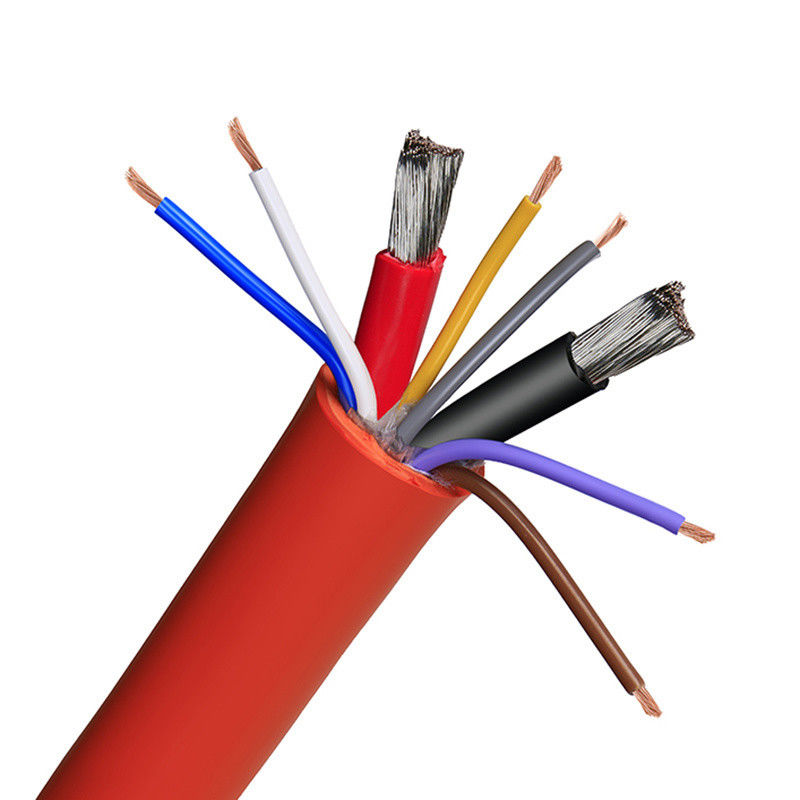

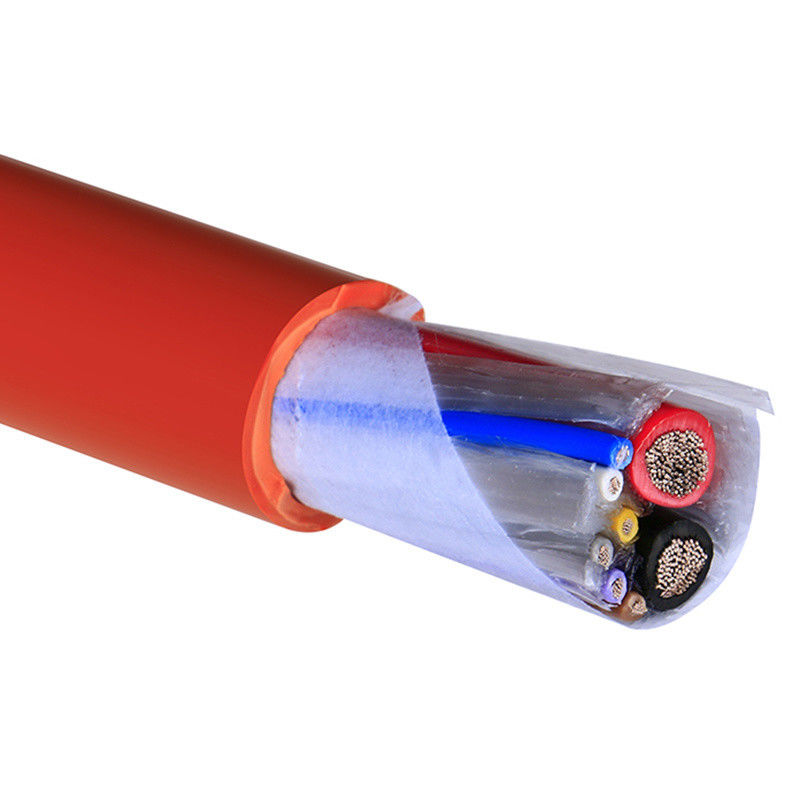

Câble de commande industriel haute qualité avec isolation en PVC et conducteur en cuivre étamé, tension nominale 300V, pour usage industriel et de communication
Isolation thermoplastique, monoconducteur
1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369
1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483
1185 | 1332 | 1577 | 1672 | 10012 | 10269
Isolation thermoplastique, multiconducteur
2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963
2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198
2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664
Isolation thermodurcissable, monoconducteur
3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005
3123 | 3212 | 3321 | 3398 | 3577 | 3702
3132 | 3266 | 3331 | 3512 | 3644 | 3817
3135 | 3271 | 3385 | 3529 | 3674 | 3886
Spécifications du produit
- Isolation et gaine en PVC
- Conducteur toronné en cuivre nu recuit multibrins
- Torsadage de plus de 2 fils conducteurs en un câble
- Blindage en feuille d'aluminium après câblage
- Tresse de blindage en fil de cuivre étamé
- Tension nominale : 300V
- La température de fonctionnement normale ne dépasse pas 70°C
| Marque |
LINKE |
Section transversale (mm²) |
0.01-500mm² |
| Calibre du fil (AWG) |
[par ex. 24AWG, 28AWG] |
Conducteur |
Cuivre étamé / cuivre nu, selon les exigences du client |
| Matériau d'isolation |
PVC/TPU/Caoutchouc silicone/PE/PP/XLPE/Nylon/autre |
Matériau de la gaine |
[PVC/PU/Caoutchouc/Tresse/etc.] |
| Certifications |
RoHS/REACH/UL/CE/IP68/etc. |
Longueur personnalisée |
[par ex. 1m, 3ft, 5m ±5% de tolérance] |
| Type de câble |
[Médical/Alimentation/Audio/Coaxial/Électrique/Automobile/Stockage d'énergie//etc.] |
Blindage |
[Blindé/Non blindé/Blindage tressé] |
| Impédance |
[par ex. 75Ω (pour câbles coaxiaux)] |
Impression/Logo |
[Texte/Étiquette/Logo, max. 20 caractères] |
| Rayon de courbure |
[par ex. ≥5× diamètre du câble] |
Courant nominal |
[par ex. 5A] |
| Tension nominale |
[par ex. 30V AC/DC] |
Matériau du connecteur |
[Plaqué or/Plaqué nickel/Laiton/etc.] |
| Connecteurs |
[par ex. USB Type-C, Jack 3,5 mm, RJ45] |
Gaine |
XLPE ou PE ou PVC CAOUTCHOUC |
| Délai de livraison |
7-14 jours après confirmation de la commande |
Couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| température |
Moins 70°C à 350°C (-70°C ~ 350°C) |
Emballage |
Rouleau/boîte/plaque/Personnalisé |
| Services de support |
multicolumn {3}{l}{câble personnalisé, solutions complètes, y compris coupe de précision, sertissage et installation de cosses (spécifier le matériau, par ex. cuivre/plaqué nickel) |
|
|
Laboratoire indépendant•Équipement de test complet•Contrôle qualité complet
Nous testons chaque produit selon des normes strictes pour garantir une qualité supérieure et des performances fiables.
|
N°
|
Article de test
|
Condition de test
|
Exigence de test
|
Données de test
|
Résultat
|
|
1
|
Inspection structurelle
|
1. Conforme au tableau des tailles de fils 2. Épaisseur minimale ≥ 80% de l'épaisseur moyenne
|
Conforme au tableau des tailles de fils
|
Voir enregistrement de test
|
Réussite
|
|
2
|
Choc thermique
|
Enrouler l'échantillon sur une tige de fer de taille spécifiée, placer dans un four de vieillissement à température spécifiée pendant 1 heure, refroidir l'échantillon à température ambiante pendant au moins 30 minutes, puis observer l'échantillon
|
Aucune fissure sur la surface de l'échantillon
|
Aucune fissure
|
Réussite
|
|
3
|
Déformation thermique
|
1. Mesurer l'épaisseur de l'échantillon (marquer la position de mesure) 2. Placer l'échantillon et le dispositif de test dans un four de vieillissement pour préchauffage à température spécifiée pendant 1 heure 3. Placer l'échantillon sous la colonne de pression du dispositif de test pendant 1 heure 4. Remesurer l'épaisseur de l'échantillon à la même position
|
1. L'échantillon ne doit pas être fissuré par la colonne de pression ni exposer le conducteur 2. Réduction d'épaisseur ≤ 50%
|
Voir enregistrement de test
|
Réussite
|
|
4
|
FT2
|
Appliquer une flamme standard à une hauteur de 125 mm une fois
|
1. La flamme ne doit pas se propager le long de sa longueur 2. La flamme ne doit pas se propager aux matériaux inflammables voisins
|
Voir enregistrement de test
|
Réussite
|
|
5
|
Vieillissement
|
1. Prendre cinq sections de gaine de 200 mm de long 2. Placer les spécimens dans un four de vieillissement à 158°C pendant 168 heures 3. Après avoir retiré les spécimens, les placer à température ambiante 23±5°C pendant 16 heures, puis tester l'allongement à la rupture et la résistance à la traction
|
1. Allongement avant vieillissement ≥ 300%, allongement après vieillissement ≥ 80% de celui avant vieillissement 2. Résistance à la traction avant vieillissement > 1,41 kg/mm², résistance à la traction après vieillissement ≥ 80% de celle avant vieillissement
|
Voir enregistrement de test
|
Réussite
|
|
6
|
Pliage à froid
|
Stocker l'échantillon dans une boîte à basse température à température spécifiée pendant 4 heures, enrouler l'échantillon sur une tige de fer de taille spécifiée avec des tours spécifiés, terminer l'enroulement dans les 30 secondes après avoir retiré l'échantillon de la boîte à basse température
|
Aucune fissure sur la surface de l'échantillon
|
Aucune fissure
|
Réussite
|
|
7
|
Résistance du conducteur
|
Mesurer la résistance d'un mètre de conducteur central avec un ohmmètre DC
|
À 20°C, résistance de 8 AWG ≤ 2,23 Ω/km
|
Voir enregistrement de test
|
Réussite
|
Linke cable technology (DongGuan) Co. Ltd. se concentre sur la R&D et
fournit des solutions professionnelles pour les câbles et fils, en particulier pour les
différents clients industriels. Cela comprend :
Câble pour robot humanoïde,
Câble d'alimentation/données IA,
Câble semi-conducteur/câble d'automatisation industrielle,
Câble de capteur,
Nouveau câble d'énergie,
Fil pour beauté médicale,
Câble fil UL,
Linke Cable possède des capacités de développement de produits diversifiées et des capacités techniques pour soutenir des
besoins clients diversifiés. Nous avons obtenu les autorisations de produits suivantes : UL 758,CCC,RoHs,REACH,CE ; Nous
avons obtenu le système de gestion de la qualité suivant:ISO 9001-2015(Tous les produits); ISO 13485
(Appareils et instruments médicaux),IATF 16949(Industrie automobile)
Certifications de qualité
- Certifications UL : 1007, 1185, 1672, 10070, 10483, 1015, 1569, 10012, 10269 (Monoconducteur, isolation thermoplastique)
- Certifications UL : 2095, 2129, 2468, 2586, 2725, 20233, 20280, 20963, 2103, 2463, 2517, 2587, 2835, 20276, 20549, 21198, 2104, 2464, 2576, 2661, 2919, 20279, 20886, 21664
- Certifié ISO9001, ISO13485 et TS16949
- CNR - Matériau de câblage d'appareils
- Câble monoconducteur isolé en PVC extrudé, nominal 105°C, 1000V, Classe I, Groupe A, B ou AB, FT1 et/ou FT2
- Câble gainé en PVC extrudé non intégral, nominal 105°C, 1000V, Classe I, Classe ou Classe I/II, Groupe A, B ou AB, FT1 et/ou FT2
- Câble gainé en TPU extrudé non intégral, nominal 80°C, 300V, Classe I, Classe ou Classe I/II, Groupe A, B ou AB, FT1 et/ou FT2
Questions fréquemment posées
Êtes-vous un fabricant ou une société de négoce ?
Nous sommes un fabricant professionnel. Nous pouvons contrôler votre commande du début à la fin. Bienvenue à nous rendre visite. Nous viendrons vous chercher à Shenzhen.
Comment puis-je obtenir un échantillon pour tester votre qualité ?
Les échantillons sont gratuits pour vous. Les nouveaux clients doivent payer les frais de coursier.
Quelle est votre quantité minimale de commande ?
Normalement 100m. Cependant, le câble est très lourd. Il est préférable de commander une quantité appropriée pour éviter les frais de transport élevés. Le transport maritime est la meilleure option.
Puis-je obtenir une réduction ?
Cela dépend de votre quantité. Nous pouvons accorder une réduction et prendre en charge le fret. Veuillez nous contacter.
Votre entreprise accepte-t-elle la production OEM ?
Oui, nous pouvons imprimer le nom de votre entreprise, et nous personnalisons même la carte de qualité pour promouvoir votre entreprise.
