Câble industriel en PVC à conducteur en cuivre haute performance conçu pour les applications robotiques et de transmission de données à haute flexibilité, doté de solutions de fils de communication personnalisables.
Spécifications de performances
- Dépasse les normes ANSI/TIA-568.2-D catégorie 6A et ISO/IEC 11801 classe EA
- Conforme à la norme YD/T 1019
- Bande passante : ≥500 MHz
- Prend en charge 10G Base-T avec compatibilité descendante pour les systèmes CAT6 et CAT5e
Paramètres techniques et caractéristiques
- Calibre du fil : 23AWG
- Matériau du conducteur : 99,99 % de cuivre sans oxygène
- Matériau isolant : Polyéthylène haute densité (HDPE)
- Matériau de la gaine extérieure : PVC (LSZH sans halogène à faible fumée en option)
- Options personnalisables : CM/CMR/CMP disponibles
- Diamètre extérieur du câble : 7,8 ± 0,5 mm
- Structure de base : Noyau de quille croisée
- Couleur de la veste : Personnalisable
- Poids brut : 17,9Kg
- Force de traction maximale : 110N
- Température d'installation : 0°C à +50°C
- Température de fonctionnement : -20°C à +60°C

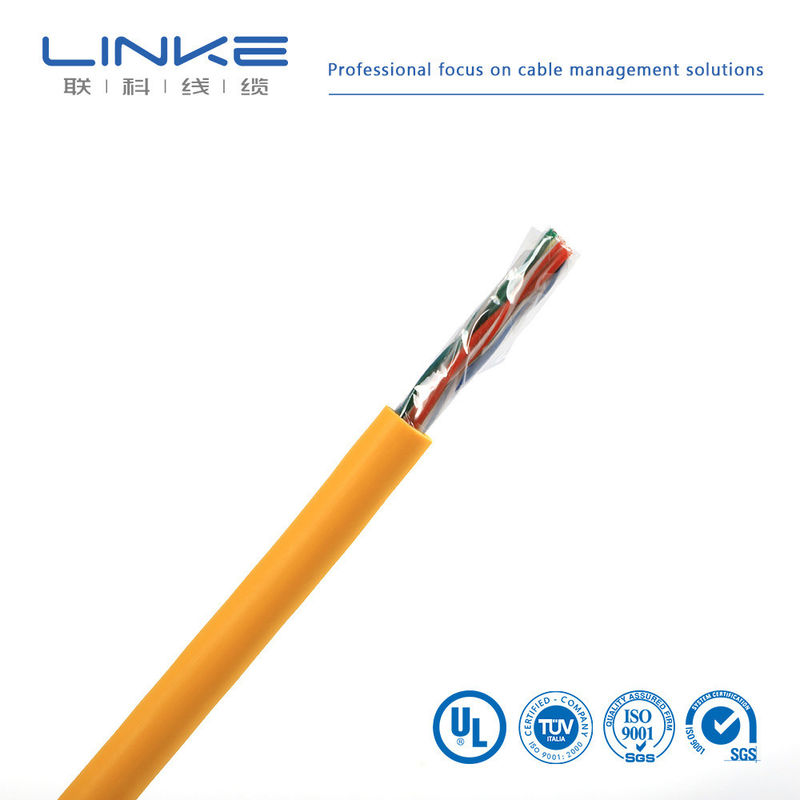

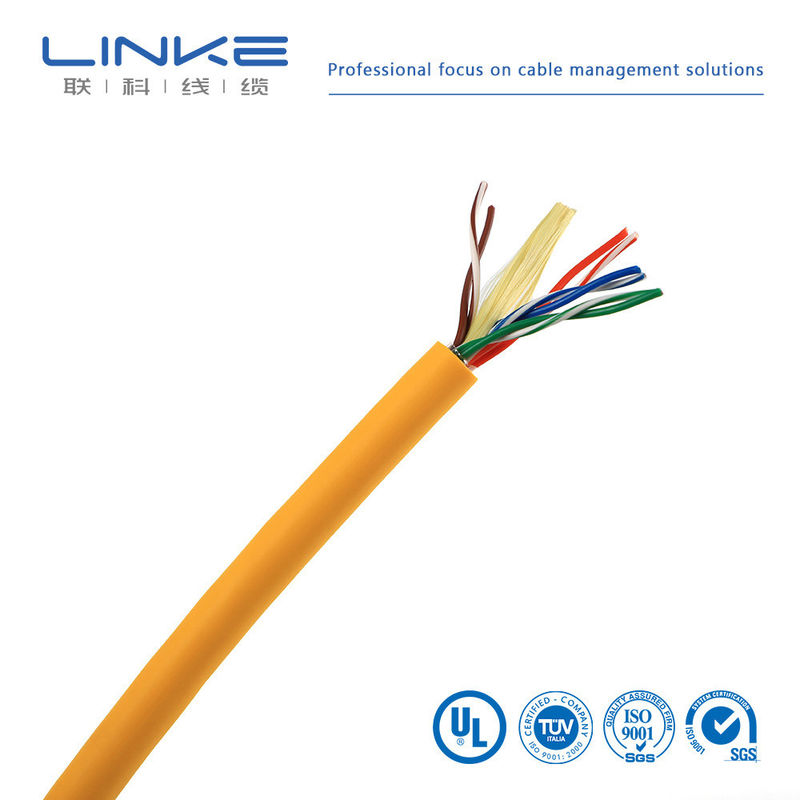

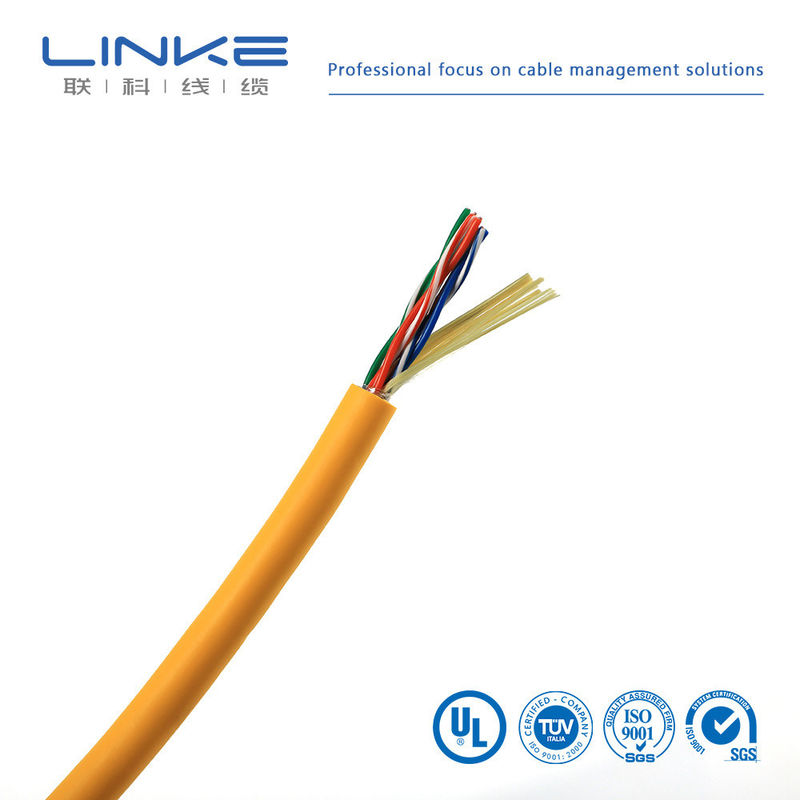

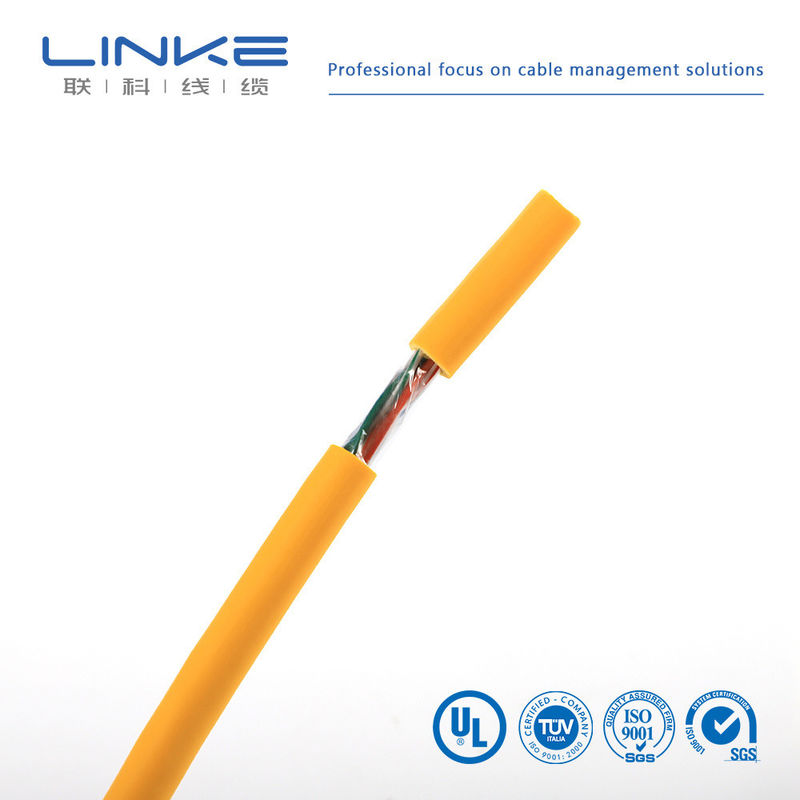

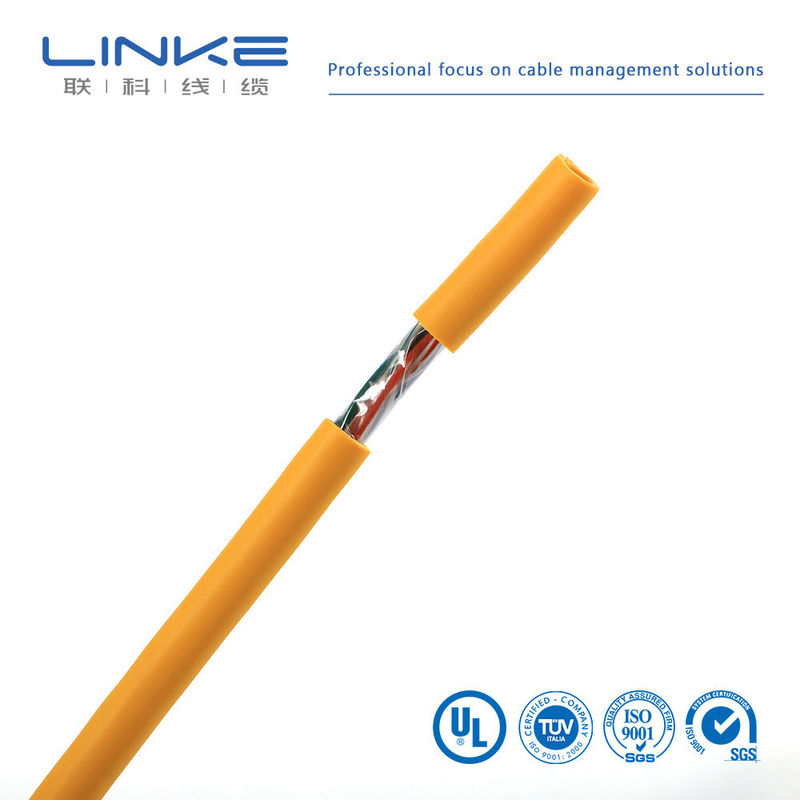

Images du produit
Cordons de brassage réseau UTP
Nos cordons de brassage UTP sont dotés de fiches modulaires hautes performances avec une conception sans accroc pour protéger les clips de verrouillage du connecteur RJ45 pendant l'installation.
Cordons de brassage réseau CAT5e UTP
| Type de câble |
Cat5e sans accroc |
| Type de blindage |
Non blindé (U/UTP) |
| Gaine de câble |
PVC CM (Rond) |
| Longueur |
3 pieds (0,9 m), fiches comprises |
| Prise en charge du débit de données |
10/100/1000Base-T |
| Bande passante standard |
100 MHz |
| Type de conducteur |
Cuivre nu pur toronné |
| Connecteurs |
RJ45 (mâle) |
| Jauge (AWG) |
24 (7/0,20 mm) |
| Diamètre extérieur du câble |
5,5 ± 0,4 mm |
| Compatibilité PoE |
PoE/PoE+ |
| Schéma de câblage |
T568B, droit |
| Température de fonctionnement |
-20°C à +75°C (-4°F à 167°F) |
| Température d'installation |
-10°C à +50°C (14°F à 122°F) |
Cordons de brassage réseau CAT6 UTP
| Type de câble |
Cat6 sans accroc |
| Type de blindage |
Non blindé (U/UTP) |
| Gaine de câble |
PVC CM (Rond) |
| Longueur |
3 pieds (0,9 m), fiches comprises |
| Prise en charge du débit de données |
1000Base-T et maximum à 10GBase-T |
| Bande passante standard |
250 MHz |
| Type de conducteur |
Cuivre nu pur toronné |
| Connecteurs |
RJ45 (mâle) |
| Jauge (AWG) |
24 (7/0,20 mm) |
| Diamètre extérieur du câble |
6,1 ± 0,4 mm |
| Compatibilité PoE |
PoE/PoE+ |
| Schéma de câblage |
T568B, droit |
| Température de fonctionnement |
-20°C à +75°C (-4°F à 167°F) |
| Température d'installation |
-10°C à +50°C (14°F à 122°F) |
Paramètres mécaniques
| Paramètre |
PVC |
LSZH à faible émission de fumée, sans halogène |
| Résistance à la traction avant vieillissement |
≥13,5 MPa |
≥10,0Mpa |
| Allongement avant vieillissement |
≥150% |
≥125% |
| Temps de vieillissement |
100 ℃ * 24 heures * 7 jours |
| Résistance à la traction après vieillissement |
≥12,5 MPa |
≥8Mpa |
| Allongement après vieillissement |
≥125% |
≥100% |
| Pliage à froid (-20 ± 2 ℃ * 4 heures) |
8 fois le diamètre extérieur du câble sans se fissurer |
Paramètres électriques
| Différence de délai de transmission |
≤25ns/100m |
| Vitesse de transmission |
74% |
| Capacité déséquilibrée à la terre |
Maximum 330pf/100m |
| Résistance CC |
Maximum 9,5 Ω / 100 m |
| Déséquilibre de la résistance CC |
Maximum 2% |
Profil du fabricant
Linke Cable Technology Co., Ltd est l'un des principaux fabricants de câbles en Chine avec plus de 10 ans d'expérience dans la R&D, la production et la commercialisation de solutions de fils et de câbles.
Nous nous spécialisons dans la fourniture de solutions de câbles personnalisées, notamment le câble de chargement EV, le câble médical, le câble en silicone, le câble à ressort, le câble tressé, le câble de remorquage, le fil UL, le câble automobile et bien plus encore pour les marchés mondiaux.
| Marque |
LINKÉ |
Section transversale (mm²) |
0,01-500 mm² |
| Calibre de fil (AWG) |
[par exemple, 24AWG, 28AWG] |
Conducteur |
Cuivre étamé/cuivre nu, basé sur les exigences du client |
| Matériau isolant |
PVC/TPU/caoutchouc de silicone/PE/PP/XLPE/Nylon/autres |
Matériau de la veste |
[PVC/PU/caoutchouc/tresse/etc.] |
| Certifications |
RoHS/REACH/UL/CE/IP68/etc |
Longueur personnalisée |
[par exemple, 1 m, 3 pieds, 5 m ±5 % de tolérance] |
| Type de câble |
[Médical/Énergie/Audio/Coaxial/Électrique/Automobile/Stockage d'énergie//etc.] |
Blindage |
[Bouclier blindé/non blindé/tresse] |
| Impédance |
[par exemple, 75 Ω (pour les câbles coaxiaux)] |
Impression/Logo |
[Texte/Étiquette/Logo, max. 20 caractères] |
| Rayon de courbure |
[par exemple, ≥5× diamètre du câble] |
Note actuelle |
[par exemple, 5A] |
| Tension nominale |
[par exemple, 30 V CA/CC] |
Matériau du connecteur |
[Plaqué or/nickelé/laiton/etc.] |
| Connecteurs |
[par exemple, USB Type-C, prise jack 3,5 mm, RJ45] |
Veste |
CAOUTCHOUC XLPE ou PE ou PVC |
| Délai de livraison |
7-14 jours après confirmation de la commande |
Couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| température |
Moins-70 ℃ à 350 ℃ (-70 ℃ ~ 350 ℃) |
Emballer |
Rouleau/boîte/plaque/personnalisé |
| Services d'assistance |
multicolonne {3}{l}{câble personnalisé, solutions de bout en bout, y compris la coupe précise, le sertissage et l'installation des cosses (préciser le matériau, par exemple, cuivre/nickelé) |
|
|
|
Non.
|
Article de test
|
Conditions d'essai
|
Exigence de test
|
Données de test
|
Résultat
|
|
1
|
Inspection des structures
|
1. Se conformer au tableau des tailles de fils2. Épaisseur minimale ≥ 80 % de l'épaisseur moyenne
|
Se conformer au tableau des tailles de fils
|
Se référer au dossier de test
|
Passer
|
|
2
|
Choc thermique
|
Enroulez l'échantillon sur une tige de fer de taille spécifiée, placez-le dans un four de vieillissement à la température spécifiée pendant 1 heure, refroidissez l'échantillon à température ambiante pendant au moins 30 minutes, puis observez l'échantillon.
|
Aucune fissure sur la surface de l'échantillon
|
Pas de fissures
|
Passer
|
|
3
|
Déformation thermique
|
1. Mesurez l'épaisseur de l'échantillon (marquez la position de mesure)2. Placer l'échantillon et le dispositif de test dans un four de vieillissement pour les préchauffer à la température spécifiée pendant 1 heure3. Placer l'échantillon sous la colonne de pression du dispositif de test pendant 1 heure4. Mesurer à nouveau l'épaisseur de l'échantillon à la même position
|
1. L'échantillon ne doit pas être fissuré par la colonne de pression ou exposer le conducteur2. Réduction d'épaisseur ≤ 50%
|
Se référer au dossier de test
|
Passer
|
|
4
|
FT2
|
Appliquer une fois une flamme standard à une hauteur de 125 mm
|
1. La flamme ne doit pas se propager sur toute sa longueur2. La flamme ne doit pas se propager aux matériaux inflammables à proximité
|
Se référer au dossier de test
|
Passer
|
|
5
|
Vieillissement
|
1. Prenez cinq sections de gaine de 200 mm de long2. Placer les échantillons dans un four de vieillissement à 158 ℃ pendant 168 heures3. Après avoir retiré les échantillons, placez-les à température ambiante 23 ± 5 ℃ pendant 16 heures, puis testez l'allongement à la rupture et la résistance à la traction.
|
1. Allongement avant vieillissement ≥ 300 %, allongement après vieillissement ≥ 80 % de celui avant vieillissement2. Résistance à la traction avant vieillissement > 1,41 kg/mm², résistance à la traction après vieillissement ≥ 80 % de celle avant vieillissement
|
Se référer au dossier de test
|
Passer
|
|
6
|
Courbure à froid
|
Conserver l'échantillon dans une boîte à basse température à la température spécifiée pendant 4 heures, ventiler l'échantillon sur une tige de fer de taille spécifiée avec des tours spécifiés, terminer l'enroulement dans les 30 secondes suivant le retrait de l'échantillon de la boîte à basse température.
|
Aucune fissure sur la surface de l'échantillon
|
Pas de fissures
|
Passer
|
|
7
|
Résistance du conducteur
|
Mesurez la résistance d'un conducteur central d'un mètre avec un compteur de résistance CC
|
À 20℃, résistance de 8AWG ≤ 2,23Ω/km
|
Se référer au dossier de test
|
Passer
|
Certifications et normes
Nos produits répondent à des normes de qualité rigoureuses et détiennent de nombreuses certifications :
Certifications UL
Conducteur unique, isolation thermoplastique : UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
Isolation thermoplastique à conducteurs multiples
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, UL2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
Certifications supplémentaires : ISO9001, ISO13485, TS16949, matériel de câblage des appareils CNR
Foire aux questions
Êtes-vous un fabricant ou une société commerciale ?
Nous sommes un fabricant professionnel contrôlant tous les aspects de la production du début à la fin. Nous acceptons les visites dans nos installations de Shenzhen.
Comment puis-je obtenir un échantillon pour tester votre qualité ?
Les échantillons sont gratuits pour évaluation. Les nouveaux clients devraient payer les frais de messagerie.
Quelle est votre quantité minimum de commande ?
Normalement 100 m. En raison du poids du câble, nous vous recommandons de commander des quantités adaptées pour optimiser les coûts de transport. Le transport maritime est recommandé pour les commandes plus importantes.
Puis-je bénéficier d'une réduction ?
Des réductions sont disponibles en fonction de la quantité commandée. Veuillez nous contacter pour plus de détails sur les prix.
Votre entreprise accepte-t-elle la production OEM ?
Oui, nous proposons des services OEM, notamment l’impression personnalisée des noms d’entreprise et des cartes de qualité.
Pour plus d’informations, n’hésitez pas à nous contacter !
