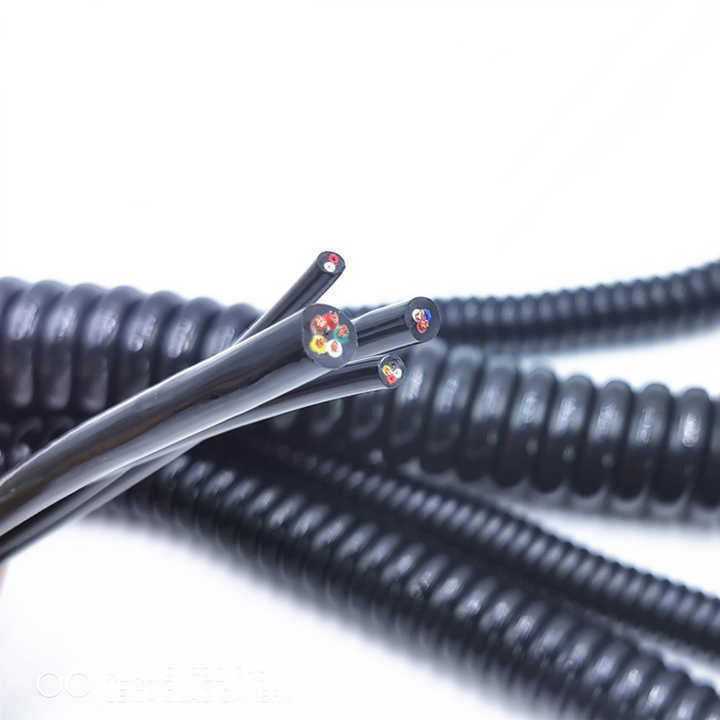

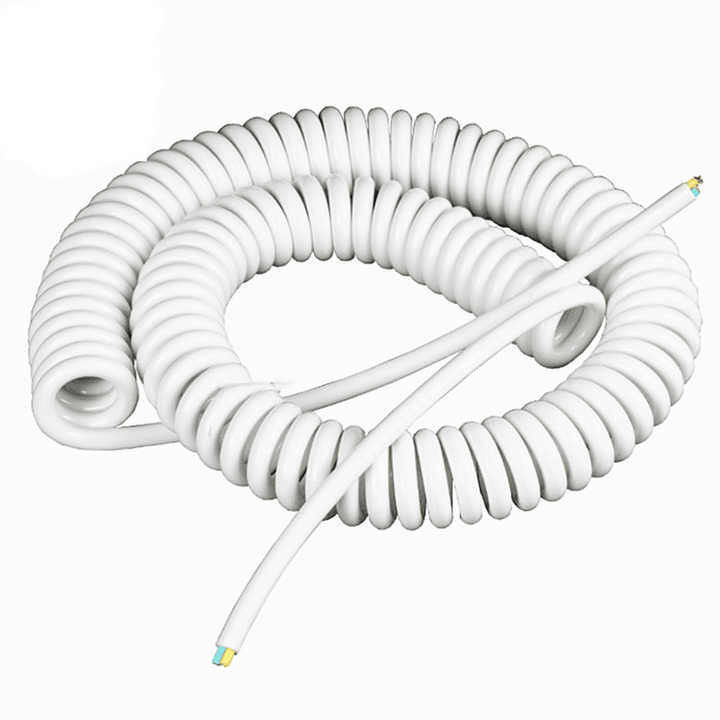

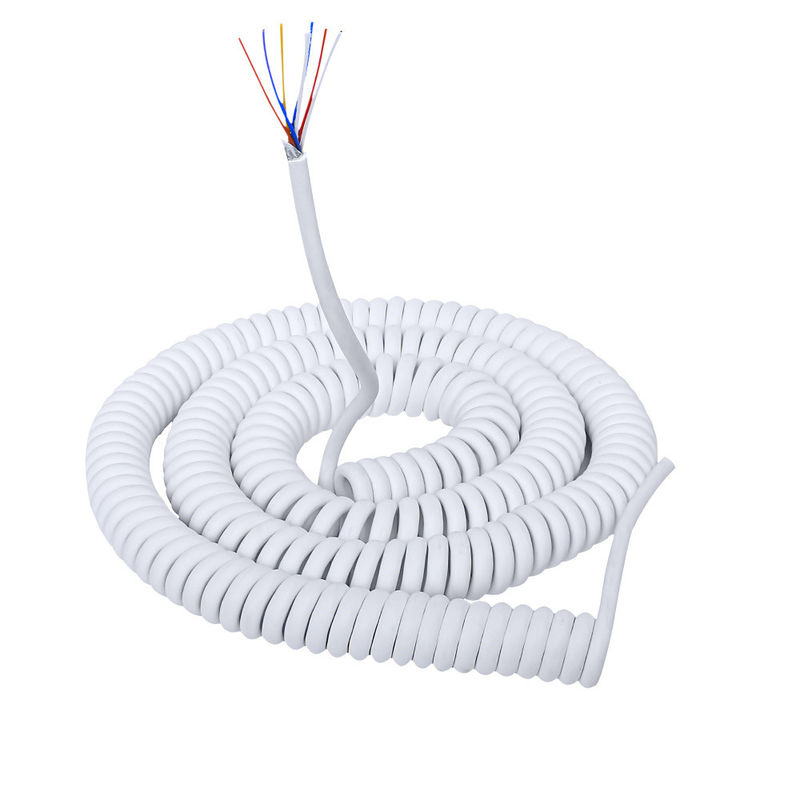

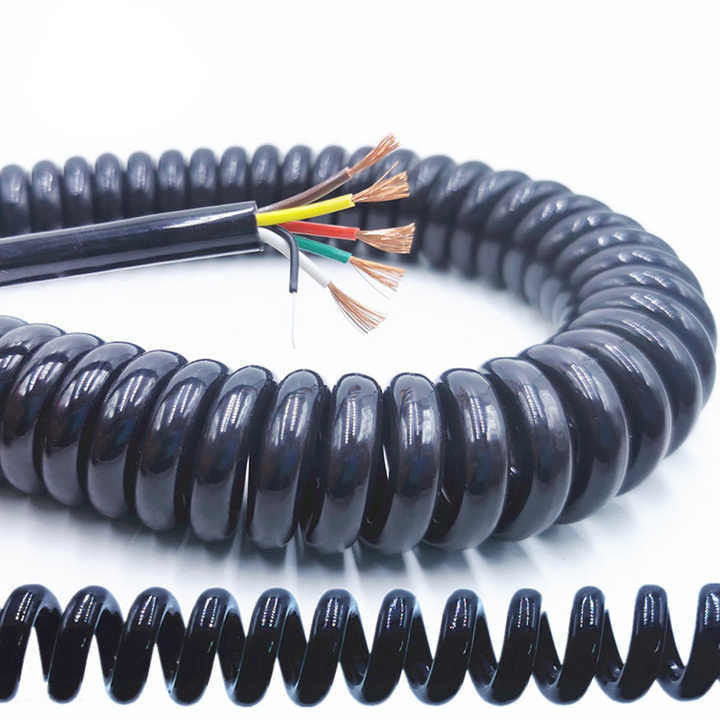

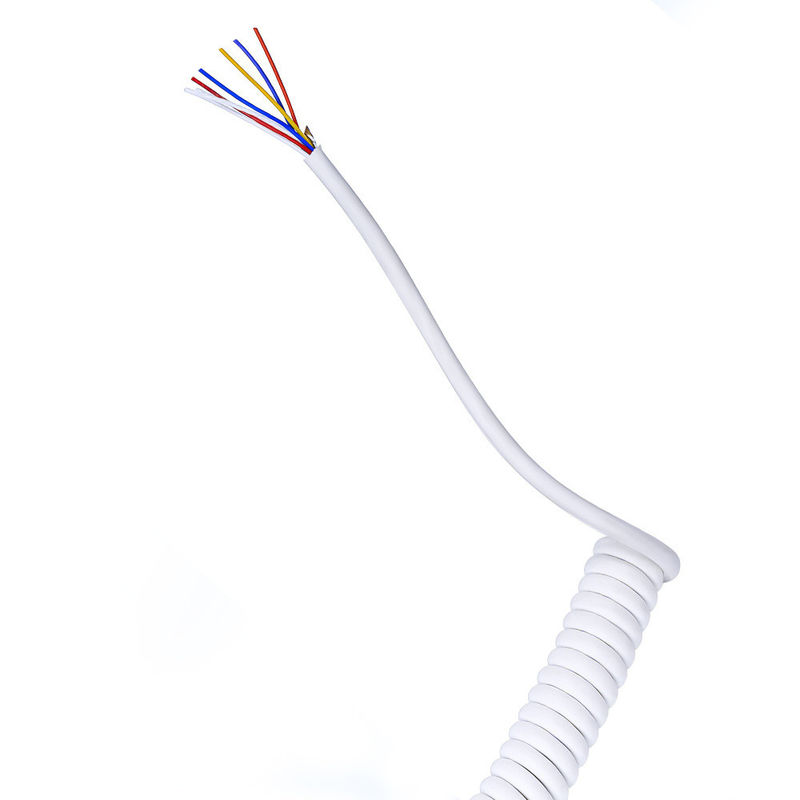

Câble spiralé à gaine PUR en cuivre étamé, 300V, fil torsadé pour contrôle industriel
Normes UL disponibles
Monoconducteur, isolation thermoplastique
1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369 | 1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483 | 1185 | 1332 | 1577 | 1672 | 10012 | 10269
Multiconducteur, isolation thermoplastique
2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963 | 2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198 | 2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664
Monoconducteur, isolation thermodurcissable
3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005 | 3123 | 3212 | 3321 | 3398 | 3577 | 3702 | 3132 | 3266 | 3331 | 3512 | 3644 | 3817 | 3135 | 3271 | 3385 | 3529 | 3674 | 3886
Structure et spécifications
- Conducteur : Fil de cuivre étamé, massif ou multibrins
- Matériau d'isolation : PVC/PE/PP/PU/TPE
- Matériau de gaine : PU/TPU/PA/PVC
- Longueur d'extension : 1,0 m - 25,5 m
- Couleur : Blanc, orange ou personnalisé
- Longueur du ressort : Arbitraire
Gamme de spécifications
- Section nominale : 0,12 mm², 0,20 mm², 0,25 mm², 0,5 mm², 0,75 mm², 1,0 mm² jusqu'à 4 mm²
- Nombre de cœurs : 1 à 30 cœurs
- Nombre de cœurs personnalisés à chaud : Conducteur à 3, 4, 5, 6, 7, 8 cœurs
- Calibre : AWG28, AWG26, AWG24, AWG22, AWG20, AWG18, AWG16, AWG14
Société
| Marque |
LINKE |
Section transversale (mm²) |
0,01-500 mm² |
| Calibre du fil (AWG) |
[par ex. 24AWG, 28AWG] |
Conducteur |
Cuivre étamé / cuivre nu, selon les exigences du client |
| Matériau d'isolation |
PVC/TPU/Caoutchouc silicone/PE/PP/XLPE/Nylon/autre |
Matériau de la gaine |
[PVC/PU/Caoutchouc/Tresse/etc.] |
| Certifications |
RoHS/REACH/UL/CE/IP68/etc. |
Longueur personnalisée |
[par ex. 1m, 3ft, 5m ±5% de tolérance] |
| Type de câble |
[Médical/Alimentation/Audio/Coaxial/Électrique/Automobile/Stockage d'énergie//etc.] |
Blindage |
[Blindé/Non blindé/Blindage tressé] |
| Impédance |
[par ex. 75Ω (pour câbles coaxiaux)] |
Impression/Logo |
[Texte/Étiquette/Logo, max. 20 caractères] |
| Rayon de courbure |
[par ex. ≥5× diamètre du câble] |
Courant nominal |
[par ex. 5A] |
| Tension nominale |
[par ex. 30V AC/DC] |
Matériau du connecteur |
[Plaqué or/Plaqué nickel/Laiton/etc.] |
| Connecteurs |
[par ex. USB Type-C, Jack 3,5 mm, RJ45] |
Gaine |
XLPE ou PE ou PVC CAOUTCHOUC |
| Délai de livraison |
7-14 jours après confirmation de la commande |
Couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| température |
Moins 70°C à 350°C (-70°C ~ 350°C) |
Emballage |
Rouleau/boîte/plaque/Personnalisé |
| Services de support |
multicolumn {3}{l}{câble personnalisé, solutions de bout en bout, y compris la découpe précise, le sertissage et l'installation de cosses (spécifier le matériau, par ex. cuivre/plaqué nickel) |
|
|
Laboratoire indépendant • Équipement de test complet • Contrôle qualité complet
Nous testons chaque produit selon des normes strictes pour garantir une qualité supérieure et des performances fiables.
|
N°
|
Article de test
|
Condition de test
|
Exigence de test
|
Données de test
|
Résultat
|
|
1
|
Inspection de la structure
|
1. Conforme au tableau des tailles de fil2. Épaisseur minimale ≥ 80% de l'épaisseur moyenne
|
Conforme au tableau des tailles de fil
|
Se référer au rapport de test
|
Réussi
|
|
2
|
Choc thermique
|
Enrouler l'échantillon sur une tige de fer de taille spécifiée, placer dans un four de vieillissement à température spécifiée pendant 1 heure, refroidir l'échantillon à température ambiante pendant au moins 30 minutes, puis observer l'échantillon
|
Aucune fissure sur la surface de l'échantillon
|
Aucune fissure
|
Réussi
|
|
3
|
Déformation thermique
|
1. Mesurer l'épaisseur de l'échantillon (marquer la position de mesure)2. Placer l'échantillon et le dispositif de test dans un four de vieillissement pour préchauffage à température spécifiée pendant 1 heure3. Placer l'échantillon sous la colonne de pression du dispositif de test pendant 1 heure4. Mesurer à nouveau l'épaisseur de l'échantillon à la même position
|
1. L'échantillon ne doit pas être fissuré par la colonne de pression ni exposer le conducteur2. Réduction d'épaisseur ≤ 50%
|
Se référer au rapport de test
|
Réussi
|
|
4
|
FT2
|
Appliquer une flamme standard à une hauteur de 125 mm une fois
|
1. La flamme ne doit pas se propager le long de sa longueur2. La flamme ne doit pas se propager à des matériaux inflammables voisins
|
Se référer au rapport de test
|
Réussi
|
|
5
|
Vieillissement
|
1. Prendre cinq sections de gaine de 200 mm de long2. Placer les spécimens dans un four de vieillissement à 158°C pendant 168 heures3. Après avoir retiré les spécimens, les placer à température ambiante 23±5°C pendant 16 heures, puis tester l'allongement à la rupture et la résistance à la traction
|
1. Allongement avant vieillissement ≥ 300%, allongement après vieillissement ≥ 80% de celui avant vieillissement2. Résistance à la traction avant vieillissement > 1,41 kg/mm², résistance à la traction après vieillissement ≥ 80% de celle avant vieillissement
|
Se référer au rapport de test
|
Réussi
|
|
6
|
Pliage à froid
|
Stocker l'échantillon dans une boîte à basse température à température spécifiée pendant 4 heures, enrouler l'échantillon sur une tige de fer de taille spécifiée avec des tours spécifiés, terminer l'enroulement dans les 30 secondes après avoir sorti l'échantillon de la boîte à basse température
|
Aucune fissure sur la surface de l'échantillon
|
Aucune fissure
|
Réussi
|
|
7
|
Résistance du conducteur
|
Mesurer la résistance d'un mètre de conducteur de cœur avec un ohmmètre DC
|
À 20°C, résistance de 8AWG ≤ 2,23 Ω/km
|
Se référer au rapport de test
|
Réussi
|
Linke cable technology (DongGuan) Co. Ltd. se concentre sur la R&D et
fournit des solutions professionnelles pour les câbles et fils, en particulier pour les
différents clients industriels. Cela comprend :
Câble pour robot humanoïde,
Câble d'alimentation/données IA,
Câble semi-conducteur/câble d'automatisation industrielle,
Câble de capteur,
Câble pour énergies nouvelles,
Fil pour beauté médicale,
Câble fil UL,
Linke Cable possède des capacités de développement de produits et des capacités techniques diversifiées pour soutenir les
besoins diversifiés des clients. Nous avons obtenu les autorisations de produits suivantes : UL 758,CCC,RoHs,REACH,CE ; Nous
avons obtenu le système de gestion de la qualité suivant:ISO 9001-2015(Tous les produits); ISO 13485
(Appareils et instruments médicaux),IATF 16949(Industrie automobile)
Profil
Fabricant de fils et câbles Linke Cable Technology Co., Ltd est un fournisseur de câbles leader en Chine. Au cours des 10 dernières années, Linke Cable s'est concentré sur la R&D, la production et la commercialisation de fils et câbles. Linke fournit divers câbles et solutions de câbles personnalisés à des clients du monde entier.
Nous sommes spécialisés dans les câbles de recharge pour véhicules électriques, les câbles médicaux, les câbles en silicone, les câbles à ressort, les câbles tressés, les câbles à chenilles, les fils UL, les câbles automobiles, et plus encore.
Chez Linke Cable, nous pensons qu'il existe une meilleure façon de commercialiser des câbles supérieurs. Nous utilisons une approche ingénieur à ingénieur pour développer de meilleurs câbles pour les clients et améliorer la qualité de vie.
Nos certifications
UL1007
UL1185
UL1672
UL10070
UL10483
UL1015
UL1569
UL10012
UL10269
UL2095
UL2129
UL2468
UL2586
UL2725
UL20233
UL20280
UL20963
UL2103
UL2463
UL2517
UL2587
UL2835
UL20276
UL20549
UL21198
UL2104
UL2464
UL2576
UL2661
UL2919
UL20279
UL20886
UL21664
ISO9001
ISO13485
TS16949
CNR - Fil d'appareil : Monoconducteur isolé en PVC extrudé, nominal 105°C, 1000V, Classe I, Groupe A, B, ou AB, FT1 et/ou FT2. Câble à gaine non intégrale en PVC extrudé, nominal 105°C, 1000V, Classe I, Classe ou Classe I/II, Groupe A, B, ou AB, FT1 et/ou FT2. Câble à gaine non intégrale en TPU extrudé, nominal 80°C, 300V, Classe I, Classe ou Classe I/II, Groupe A, B, ou AB, FT1 et/ou FT2.
Questions fréquemment posées
Êtes-vous un fabricant ou une société de négoce ?
Nous sommes un fabricant professionnel. Nous pouvons contrôler votre commande du début à la fin. Bienvenue à nous rendre visite. Nous viendrons vous chercher à Shenzhen.
Comment puis-je obtenir un échantillon pour tester votre qualité ?
Les échantillons sont gratuits pour vous. Les nouveaux clients doivent payer les frais de coursier.
Quelle est votre quantité minimale de commande ?
Normalement 100m. Cependant, le câble est très lourd. Il est préférable de commander une quantité appropriée pour éviter les frais de transport élevés. Le transport maritime est la meilleure option.
Puis-je obtenir une réduction ?
Cela dépend de votre quantité. Nous pouvons accorder une réduction et prendre en charge le fret. Veuillez nous contacter.
Votre entreprise accepte-t-elle la production OEM ?
Oui, nous pouvons imprimer le nom de votre entreprise, et nous personnalisons même la carte de qualité pour promouvoir votre entreprise.
