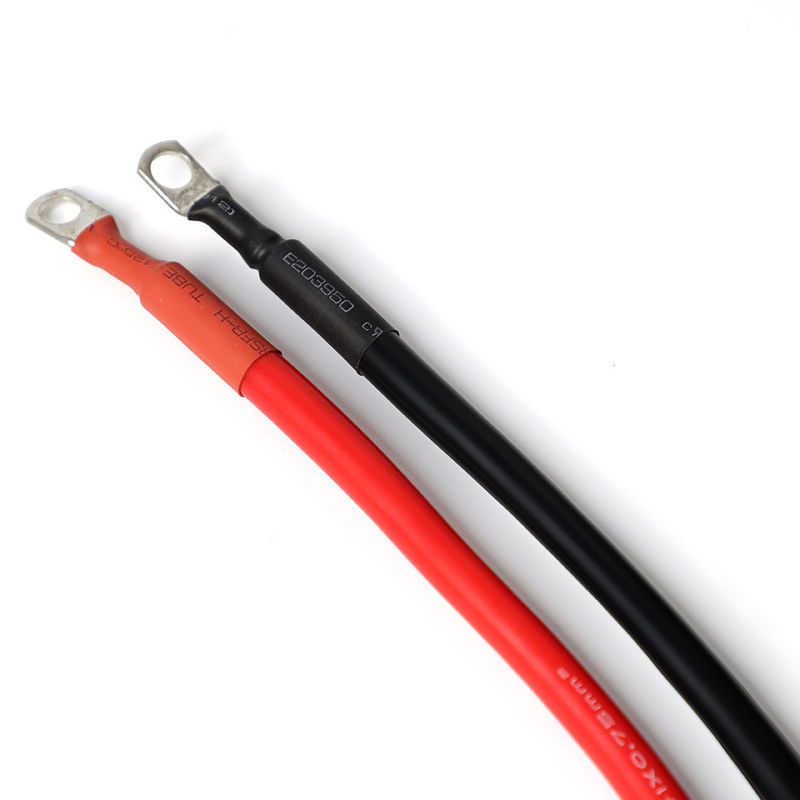

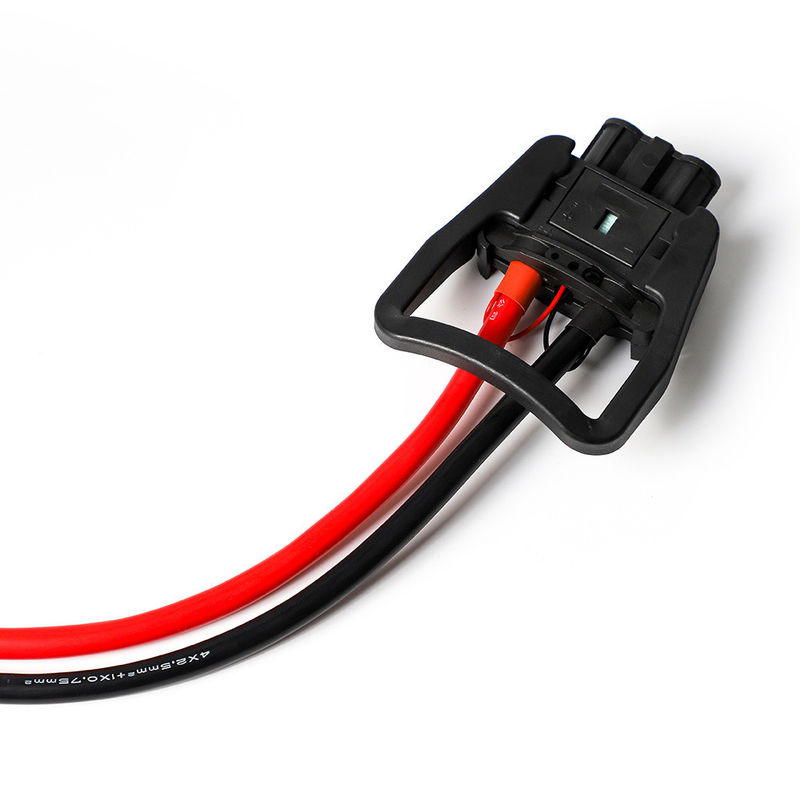

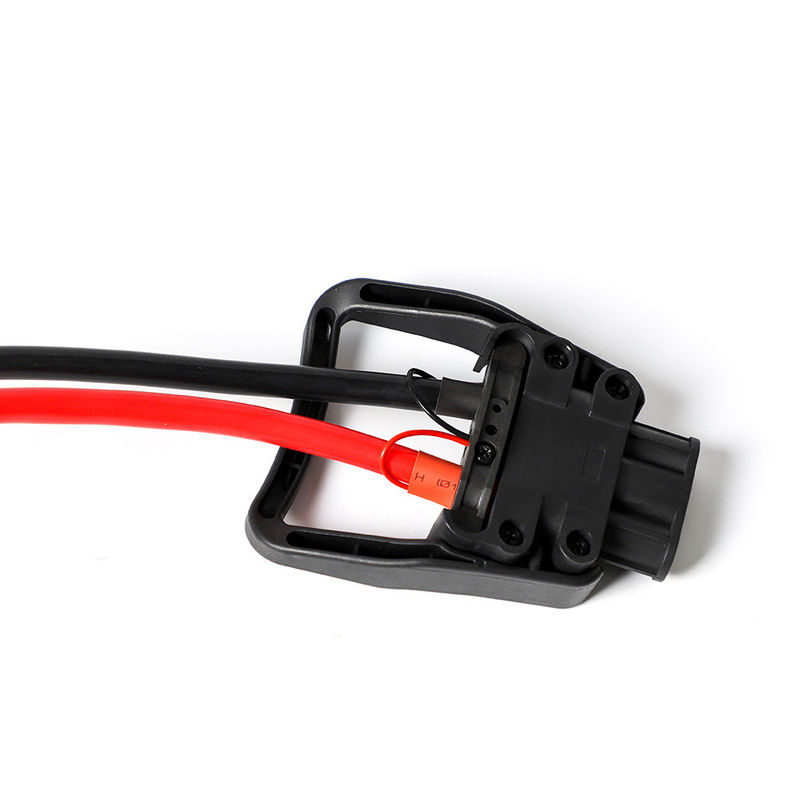

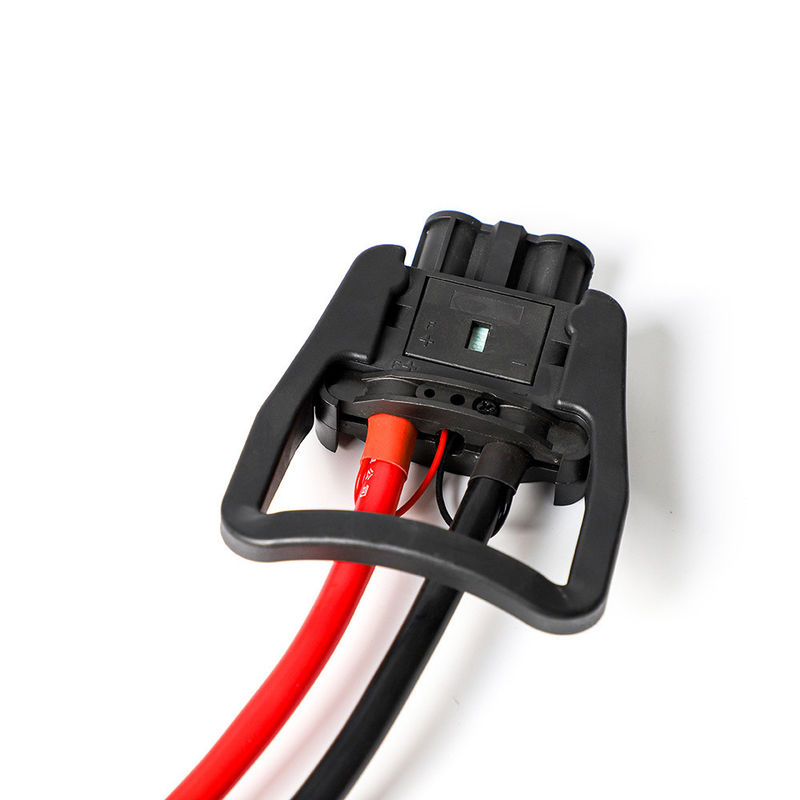

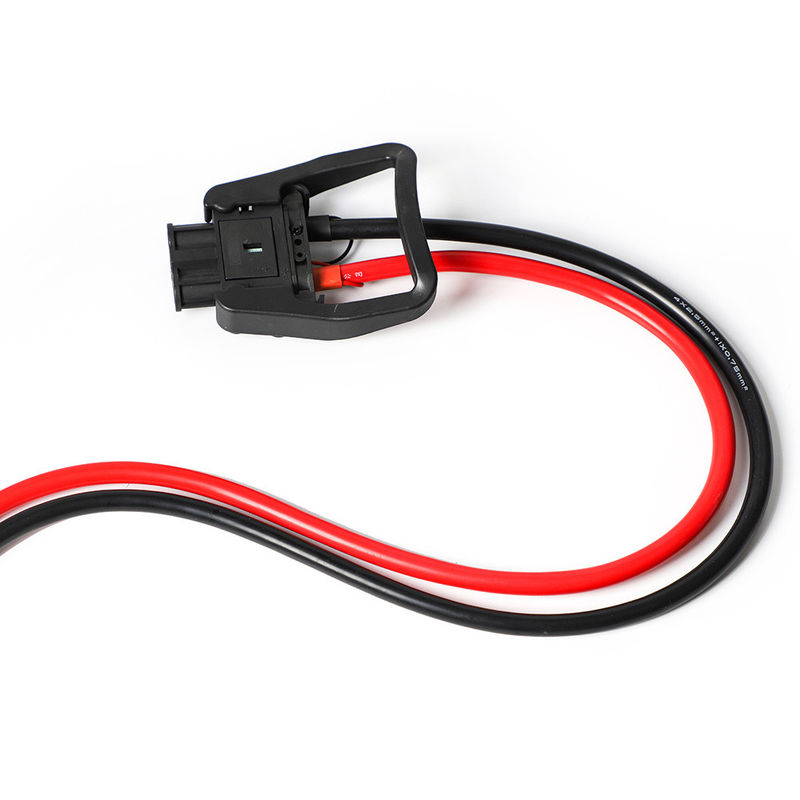

Faisceau de câblage de moteur de puissance OEM ODM pour véhicules automobiles
Spécifications du produit
| Spécification |
Nom du câble |
Câble EV |
| Spécification du câble |
2C×80mm²+1C×25mm²+2C×4mm²+(3C×0.75mm²)(P2)+(7C×0.75mm²) |
| Conforme RoHS |
Oui |
Composants du câble
| Article |
Description |
| A |
2C×80mm² |
| B |
1C×25mm² |
| C |
1C×4mm² |
| D |
(3C×0.75mm²)(P2) |
| E |
(7C×0.75mm²) |
Spécifications du conducteur
| Composant |
Matériau |
Taille |
O.D. (Réf.) |
| A |
Brin de cuivre nu |
2580/0.20 ±0.008mm |
12.40±0.25mm |
| B |
Brin de cuivre nu |
798/0.20 ±0.008mm |
7.00±0.20mm |
| C |
Brin de cuivre nu |
224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar |
2.70±0.15mm |
| D |
Brin de cuivre nu |
40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar |
1.40±0.10mm |
| E |
Brin de cuivre nu |
40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar |
1.40±0.10mm |
Propriétés d'isolation
| Paramètre |
Matériau |
Épaisseur moyenne min. |
Épaisseur min. en tout point |
O.D. |
| Tous les composants |
Thermoplastique (EF2585,85±3A) |
1.60mm - 0.50mm |
1.34mm - 0.35mm |
15.60±0.40mm - 2.50±0.10mm |
Caractéristiques électriques
| Paramètre |
Valeur |
| Tension nominale |
CC 1000V |
| Température nominale |
Gaine : -40~90°C, Isolation : -40~125°C |
| Résistance max. du conducteur (20°C) |
A : 0.242Ω/km, B : 0.78Ω/km, C : 4.95Ω/km, D&E : 26Ω/km |
| Tenue en tension de l'isolation |
CA 2.5kV/5min, courant de fuite ≤5mA |
| Tenue en tension du câble terminé |
CA 3.5kV/15min, courant de fuite ≤5mA |
| Résistance d'isolement min. (20°C) |
500MΩ.km |
Propriétés physiques
| Propriété |
Valeur |
| Résistance à la traction |
≥20MPa |
| Allongement |
≥300% |
| Rayon de courbure min. |
6×OD |
| Résistance à l'abrasion |
≥2000 fois |
Référence de structure du câble
| Type |
Conducteur mm² |
Structure |
Matériau du conducteur |
Matériau d'isolation |
O.D. d'isolation (mm) |
Résistance du conducteur à 20°C (Ω/KM) |
| EV-YJ |
1.5 |
48/0.20 |
Cuivre |
Silicone |
2.90±0.15 |
≤12.7 |
| EV-YJ |
2.5 |
80/0.20 |
Cuivre |
Silicone |
3.50±0.15 |
≤7.60 |
| EV-YJ |
4 |
128/0.20 |
Cuivre |
Silicone |
4.30±0.15 |
≤4.71 |
| EV-YJ |
6 |
196/0.20 |
Cuivre |
Silicone |
5.10±0.20 |
≤3.14 |
| EV-YJ |
10 |
322/0.20 |
Cuivre |
Silicone |
6.70±0.20 |
≤1.82 |
Caractéristiques principales
- Conducteur : Fil de cuivre recuit flexible
- Isolation : Silicone de haute qualité
- Options de couleur : Gaine noire, orange, rouge, jaune, bleue
- Options d'isolation simple et double disponibles
- Tailles en mm² (style européen) : 4 mm² à 240 mm²
- Tailles AWG (style nord-américain) : 0AWG-10AWG
- Large plage de température : -60°C à 200°C
- Apparence à faible viscosité pour une installation facile
Certifications de qualité
SO9001 et ISO13485, TS16949
CNR - Matériel de câblage d'appareils
Câble simple isolé en PVC extrudé, nominal 105°C, 1000V, Classe I, Groupe A, B, ou AB, FT1 et/ou FT2
Câble avec gaine non intégrale en PVC extrudé, nominal 105°C, 1000V, Classe I, Classe ou Classe I/II, Groupe A, B, ou AB, FT1 et/ou FT2
Câble avec gaine non intégrale en TPU extrudé, nominal 80°C, 300V, Classe I, Classe ou Classe I/II, Groupe A, B, ou AB, FT1 et/ou FT2
Questions fréquemment posées
Êtes-vous un fabricant ou une société de négoce ?
Nous sommes un fabricant professionnel. Nous pouvons contrôler votre commande du début à la fin. Bienvenue à nous rendre visite. Nous viendrons vous chercher à Shenzhen.
Comment puis-je obtenir un échantillon pour tester votre qualité ?
Les échantillons sont gratuits pour vous. Les nouveaux clients doivent payer les frais de coursier.
Quelle est votre quantité minimale de commande ?
Normalement 100m. Cependant, le câble est très lourd. Il est préférable de commander une quantité appropriée pour éviter le fret élevé. Le transport maritime est la meilleure option.
Puis-je obtenir une réduction ?
Cela dépend de votre quantité. Nous pouvons accorder une réduction et prendre en charge le fret. Veuillez nous contacter.
Votre entreprise accepte-t-elle la production OEM ?
Oui, nous pouvons imprimer le nom de votre entreprise, et nous personnalisons même la carte de qualité pour promouvoir votre entreprise.
