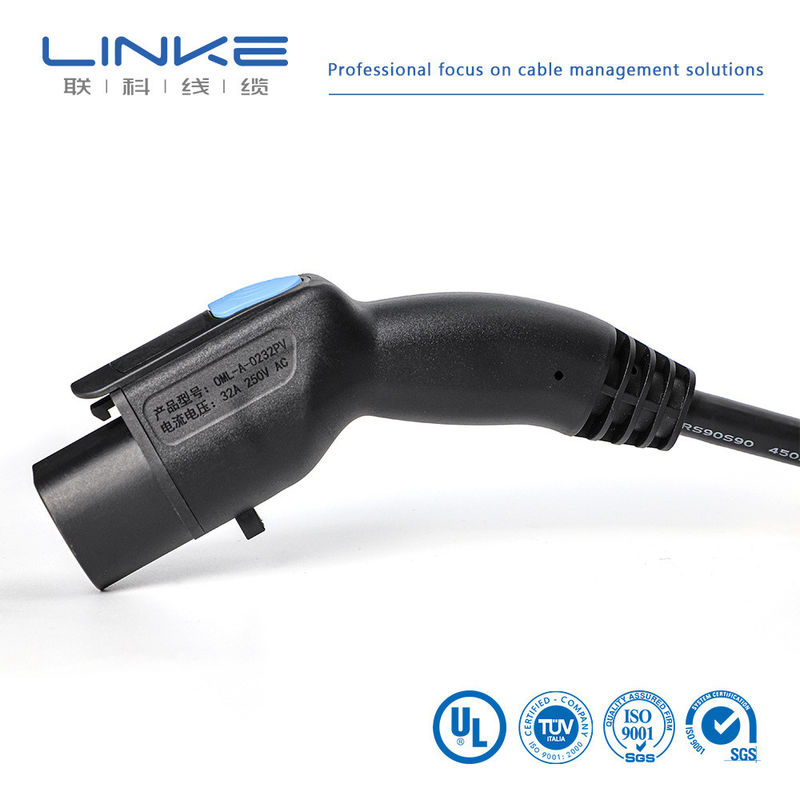

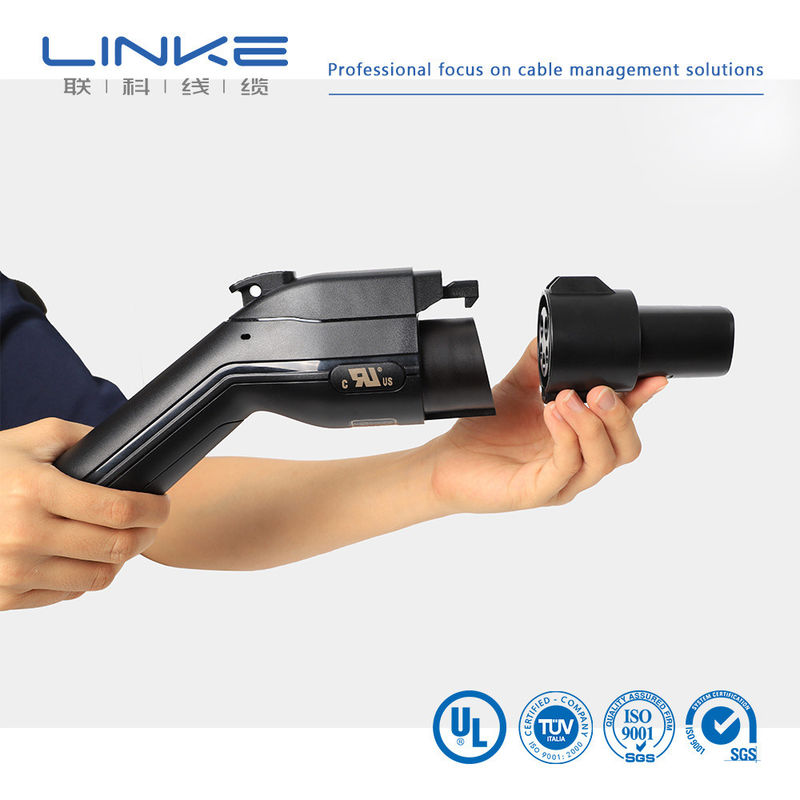

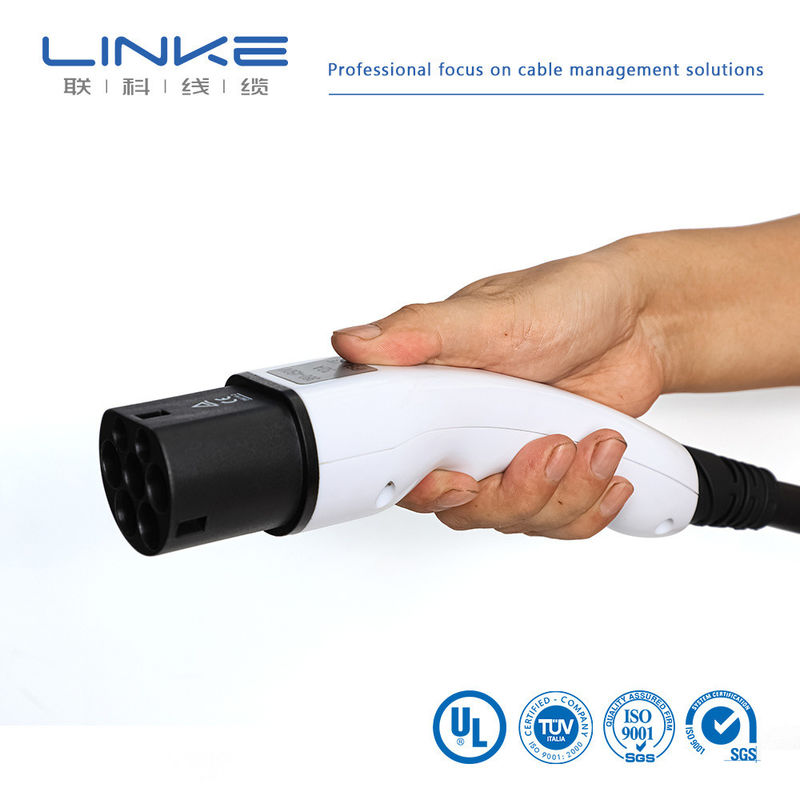

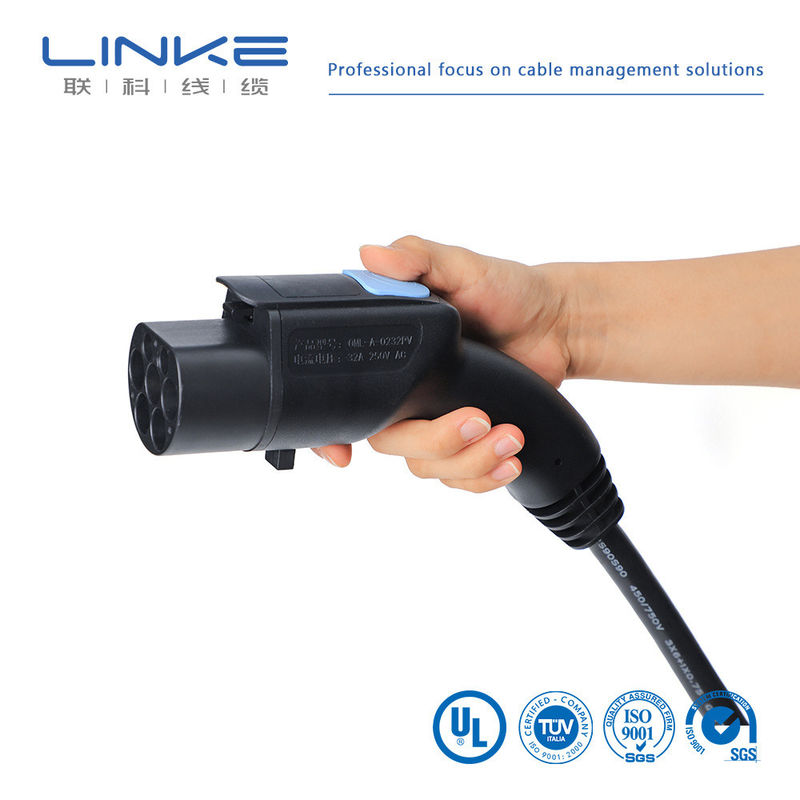

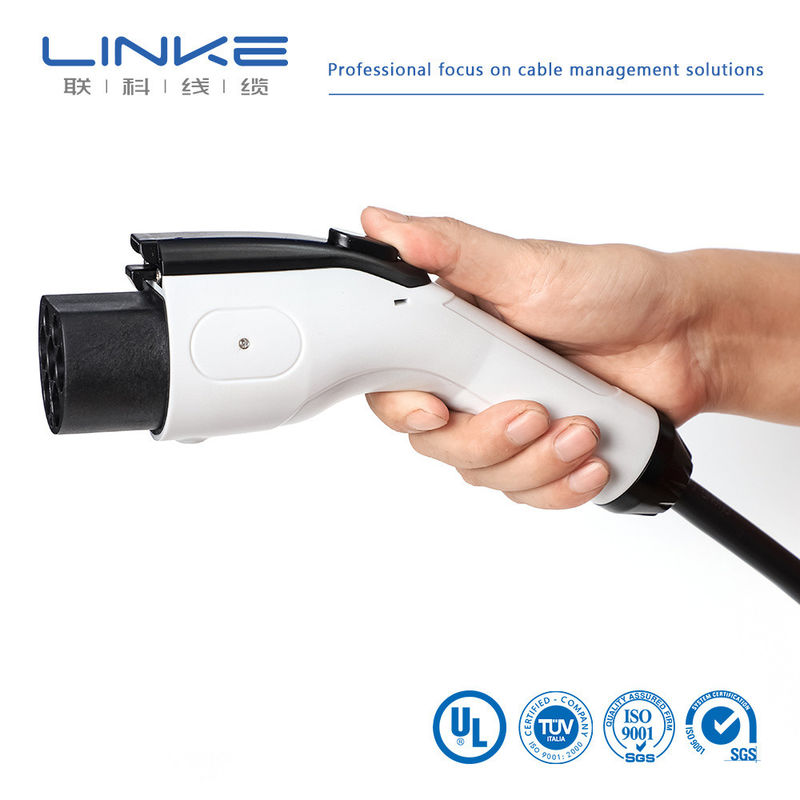

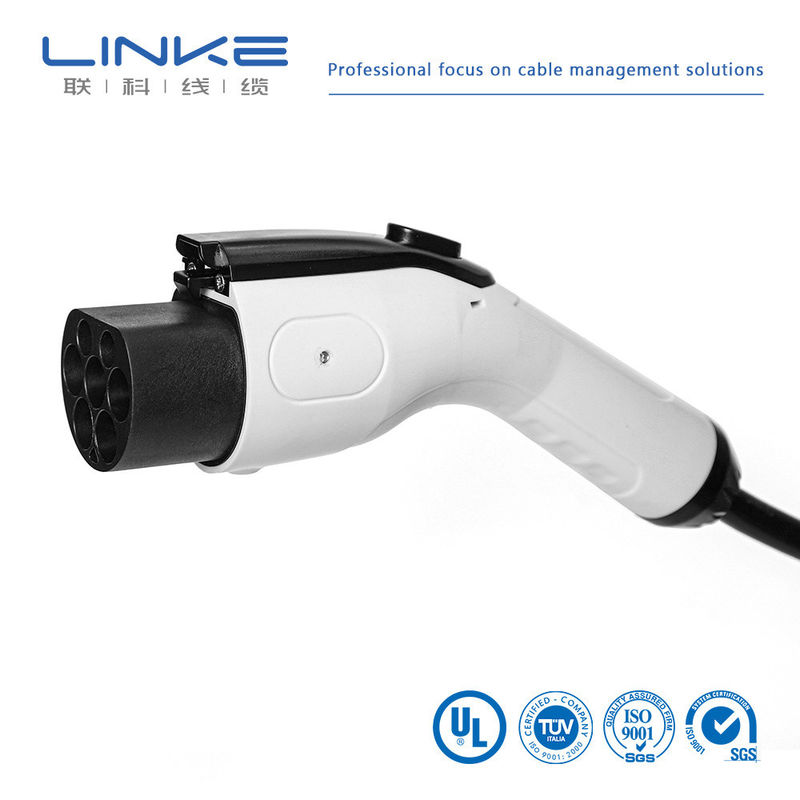

Câble de charge de véhicule Chargeur EV AC 32A 7kw 16A 3.5kw
Présentation du produit
Notre câble de charge AC est conforme aux normes IEC 62196-1:2022 et IEC 62196-2:2022, avec un excellent design ergonomique et une apparence professionnelle. Le produit offre une protection supérieure avec un indice IP67 pour le connecteur du véhicule et un indice IP54 lorsqu'il est couplé à la prise du véhicule. Construit avec des terminaux en alliage de cuivre avec placage argenté, matériau de coque thermoplastique de grade V0, avec longueur de fil personnalisable et options de courant nominal.
Spécifications techniques
Tension nominale :
220V AC (monophasé) / 380V AC (triphasé)
Courant nominal :
16A, 32A
Température ambiante :
-35°C à 55°C
Humidité ambiante :
5% à 95%
Indice de protection IP :
IP67 (connecteur véhicule) ; IP54 (combinaison avec prise/connecteur)
Matériau de la gaine extérieure du câble :
TPE
Détails de la structure du câble
Monophasé 16A :
3*2.5mm² + 1*0.75mm² OD=11mm
Monophasé 32A :
3*6mm² + 1*0.75mm² OD=13.5mm
Triphasé 16A :
5*2.5mm² + 1*0.75mm² OD=13.5mm
Triphasé 32A :
5*6mm² + 1*0.75mm² OD=16.5mm
Force d'insertion/retrait :
10N-100N
Capacité de passage sur véhicule :
10000N
Matériau du connecteur :
PC, PA
Indice d'inflammabilité :
UL94 V-0
Borne de connexion :
Laiton, argenté
Résistance d'isolement :
≥100MΩ
Rigidité diélectrique :
2000VAC 1min
Cycles d'insertion/retrait :
>10000
Données techniques du câble
| Type |
EV-CABLE |
Signature du client |
| Grade du câble |
-40°C~+125°C 1500V |
|
| Norme |
GB/T 25087/ISO 14572 |
|
| Code du câble |
Taille du câble (mm²) |
Conducteur |
Tresse de cuivre étamé |
Matériau de la gaine du câble |
Structure du cuivre (mm) |
OD cuivre simple (m) |
Tresse de cuivre |
Matériau |
OD du câble (mm) |
Épaisseur standard (mm) |
Couleur |
Résistance du conducteur à 20°C (mΩ/m) |
| TEVB050-XX-027 |
0.5mm² |
Cuivre |
16/(0.20±0.008) |
0.10TD |
≥85% |
XLPE |
4.20±0.15 |
0.70 |
Noir/Personnalisation |
≤37.1 |
|
|
| TEVB075-XX-041 |
0.75mm² |
24/(0.20±0.008) |
0.10TD |
4.50±0.15 |
0.70 |
≤24.7 |
|
|
|
|
|
|
| TEVB100-XX-006 |
1mm² |
32/(0.20±0.008) |
0.10TD |
4.80±0.15 |
0.80 |
≤18.5 |
|
|
|
|
|
|
| TEVB150-XX-036 |
1.5mm² |
49/(0.20±0.008) |
0.127TD |
5.20±0.15 |
0.80 |
≤12.7 |
|
|
|
|
|
|
| TEVB250-XX-295 |
2.5mm² |
49/(0.25±0.008) |
0.10TD |
5.60±0.20 |
0.70 |
≤7.60 |
|
|
|
|
|
|
| TEVB400-XX-140 |
4mm² |
133/(0.20±0.008) |
0.15TD |
7.30±0.20 |
0.90 |
≤4.71 |
|
|
|
|
|
|
| TEVB600-XX-093 |
6mm² |
190/(0.20±0.008) |
0.127TD |
7.70±0.20 |
0.90 |
≤3.14 |
|
|
|
|
|
|
| TEVB800-XX-002 |
8mm² |
259/(0.20±0.008) |
0.15TD |
8.50±0.20 |
1.00 |
≤2.38 |
|
|
|
|
|
|
| TEVBA10-XX-051 |
10mm² |
323/(0.20±0.008) |
0.15TD |
9.60±0.30 |
1.00 |
≤1.82 |
|
|
|
|
|
|
| TEVBA16-XX-044 |
16mm² |
513/(0.20±0.008) |
0.15TD |
10.90±0.30 |
1.00 |
≤1.16 |
|
|
|
|
|
|
| TEVBA25-XX-042 |
25mm² |
798/(0.20±0.008) |
0.15TD |
13.50±0.30 |
1.20 |
≤0.743 |
|
|
|
|
|
|
| TEVBA35-XX-043 |
35mm² |
1121/(0.20±0.008) |
0.15TD |
14.50±0.30 |
1.20 |
≤0.527 |
|
|
|
|
|
|
| TEVBA50-XX-050 |
50mm² |
1596/(0.20±0.008) |
0.15TD |
17.00±0.40 |
1.30 |
≤0.368 |
|
|
|
|
|
|
| TEVBA70-XX-054 |
70mm² |
2257/(0.20±0.008) |
0.20TD |
21.00±0.50 |
1.30 |
≤0.259 |
|
|
|
|
|
|
| TEVBA95-XX-014 |
95mm² |
1887/(0.254±0.008) |
0.20TD |
22.0±0.40 |
1.60 |
≤0.196 |
|
|
|
|
|
|
| TEVBA120-XX-016 |
120mm² |
2368/(0.254±0.008) |
0.20TD |
27.00±1.0 |
1.60 |
≤0.153 |
|
|
|
|
|
|
Impression : EV-cable "mm² -40°C~+125°C 1500V DC N ATTENTION HAUTE TENSION LINKE CABLE->XLPE<
| Marque |
LINKE |
Section transversale (mm²) |
0.01-500mm² |
| Jauge de fil (AWG) |
[par ex. 24AWG, 28AWG] |
Conducteur |
Cuivre étamé / cuivre nu, selon les exigences du client |
| Matériau d'isolation |
PVC/TPU/Caoutchouc silicone/PE/PP/XLPE/Nylon/autre |
Matériau de la gaine |
[PVC/PU/Caoutchouc/Tresse/etc.] |
| Certifications |
RoHS/REACH/UL/CE/IP68/etc. |
Longueur personnalisée |
[par ex. 1m, 3ft, 5m ±5% de tolérance] |
| Type de câble |
[Médical/Alimentation/Audio/Coaxial/Électrique/Automobile/Stockage d'énergie//etc.] |
Blindage |
[Blindé/Non blindé/Blindage tressé] |
| Impédance |
[par ex. 75Ω (pour câbles coaxiaux)] |
Impression/Logo |
[Texte/Étiquette/Logo, max. 20 caractères] |
| Rayon de courbure |
[par ex. ≥5* diamètre du câble] |
Courant nominal |
[par ex. 5A] |
| Tension nominale |
[par ex. 30V AC/DC] |
Matériau du connecteur |
[Plaqué or/Plaqué nickel/Laiton/etc.] |
| Connecteurs |
[par ex. USB Type-C, Jack 3.5mm, RJ45] |
Gaine |
XLPE ou PE ou PVC CAOUTCHOUC |
| Délai de livraison |
7-14 jours après confirmation de la commande |
Couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| Température |
Moins 70°C à 350°C (-70°C ~ 350°C) |
Emballage |
Rouleau/boîte/plaque/Personnalisé |
| Services de support |
câble personnalisé, solutions complètes, y compris découpe précise, sertissage et installation de cosses (spécifier le matériau, par ex. cuivre/plaqué nickel) |
Certifications de qualité
Nos produits respectent les normes internationales suivantes :
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conducteur unique, isolation thermoplastique)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 et ISO13485, TS16949
CNR - Matériel de câblage d'appareils
Câble monoconducteur isolé en PVC extrudé, nominal 105°C, 1000V, Classe I, Groupe A, B, ou AB, FT1 et/ou FT2
Câble avec gaine non intégrale en PVC extrudé, nominal 105°C, 1000V, Classe I, Classe ou Classe I/II, Groupe A, B, ou AB, FT1 et/ou FT2
Câble avec gaine non intégrale en TPU extrudé, nominal 80°C, 300V, Classe I, Classe ou Classe I/II, Groupe A, B, ou AB, FT1 et/ou FT2
Questions fréquemment posées
- Êtes-vous un fabricant ou une société de négoce ?
Nous sommes un fabricant professionnel. Nous pouvons contrôler votre commande du début à la fin. Bienvenue à nous rendre visite. Nous viendrons vous chercher à Shenzhen.
- Comment puis-je obtenir un échantillon pour tester votre qualité ?
Les échantillons sont gratuits pour vous. Les nouveaux clients doivent payer les frais de coursier.
- Quelle est votre quantité minimale de commande ?
Normalement 100m. Cependant, le câble est très lourd. Il est préférable de commander une quantité appropriée pour éviter les frais de transport élevés. Le transport maritime est la meilleure option.
- Puis-je obtenir une réduction ?
Cela dépend de votre quantité. Nous pouvons accorder une réduction et prendre en charge le fret. Veuillez nous contacter.
- Votre entreprise accepte-t-elle la production OEM ?
Oui, nous pouvons imprimer le nom de votre entreprise, et nous personnalisons même la carte de qualité pour promouvoir votre entreprise.
