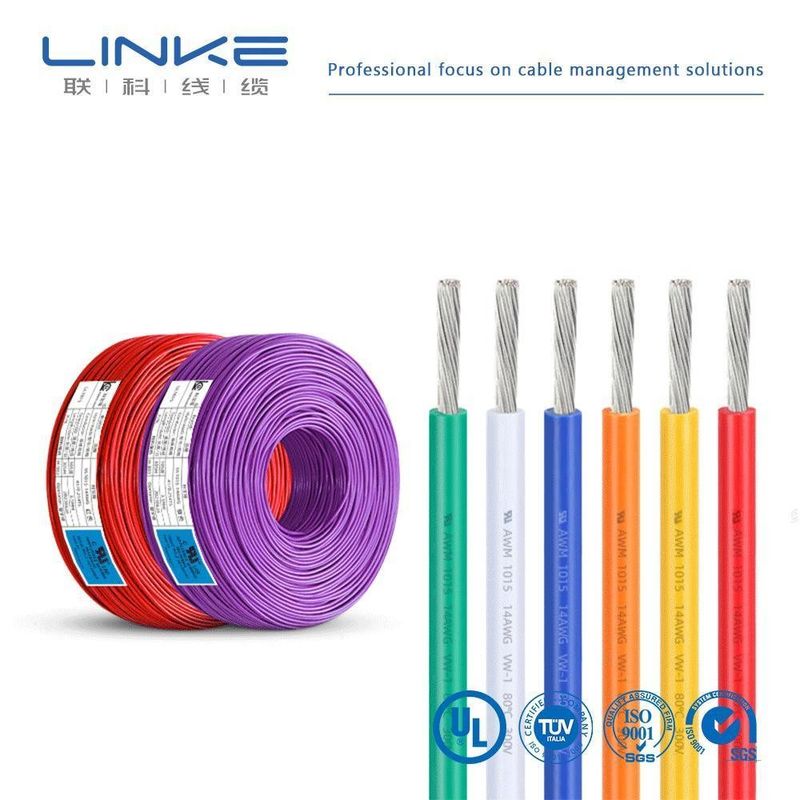

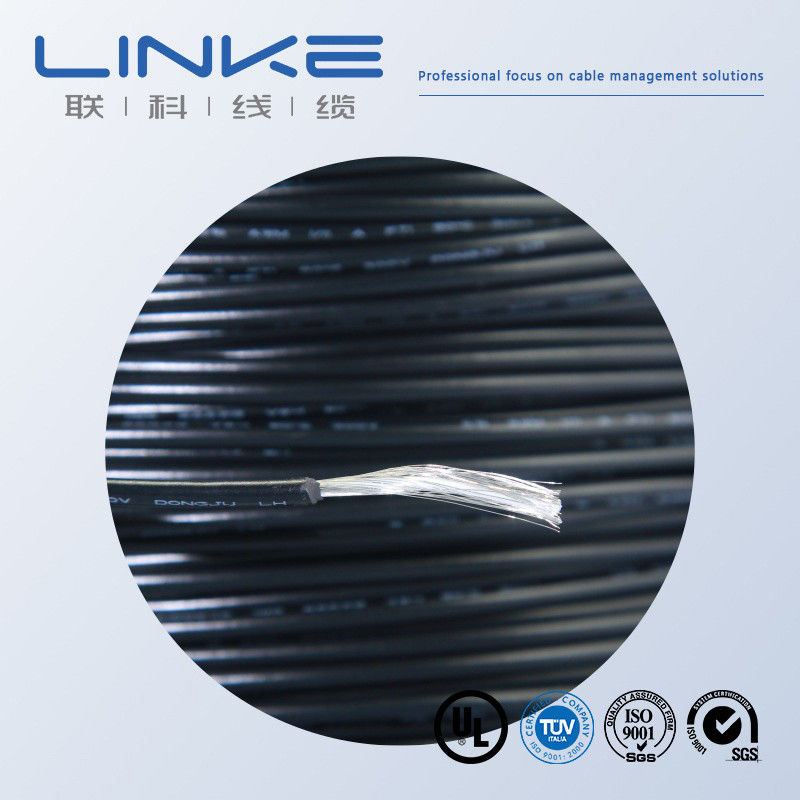

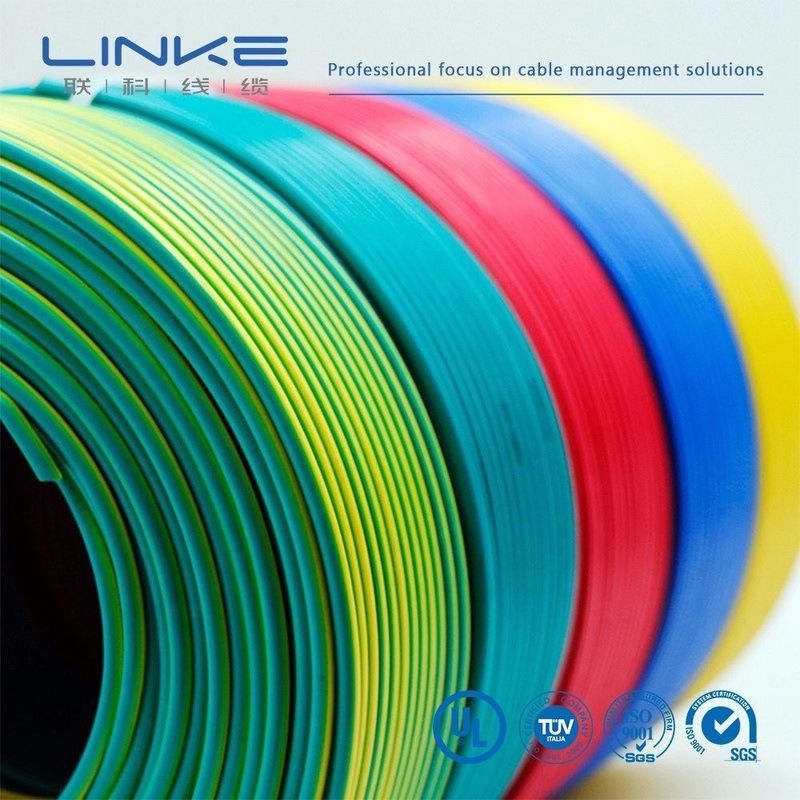

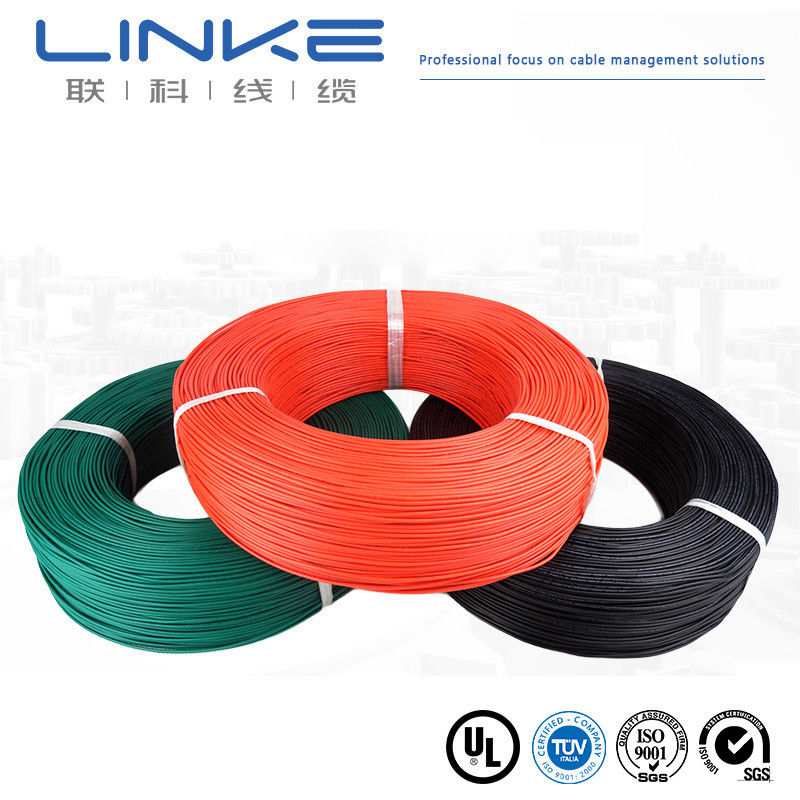

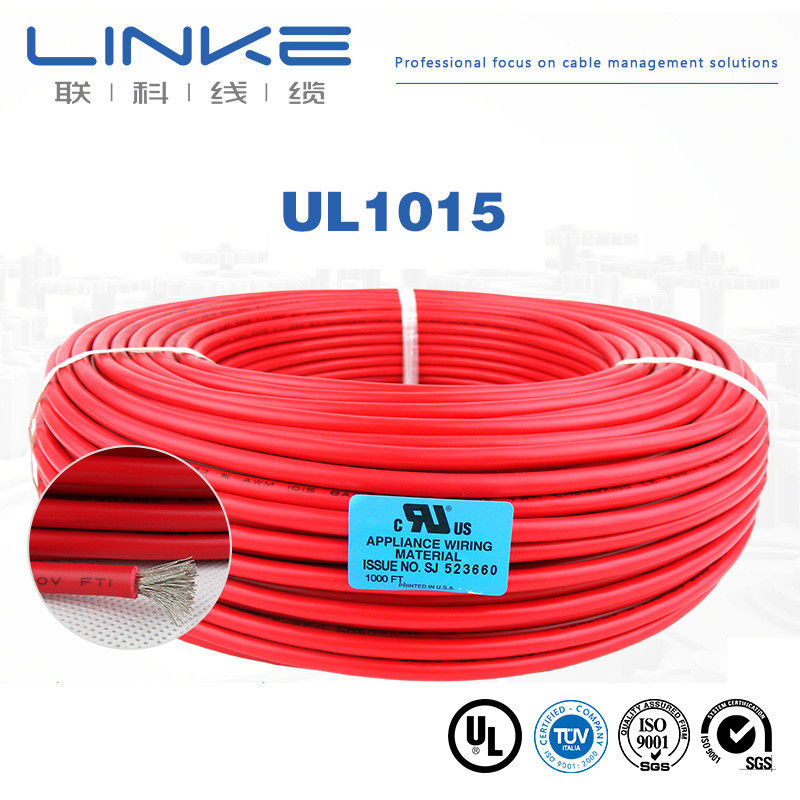

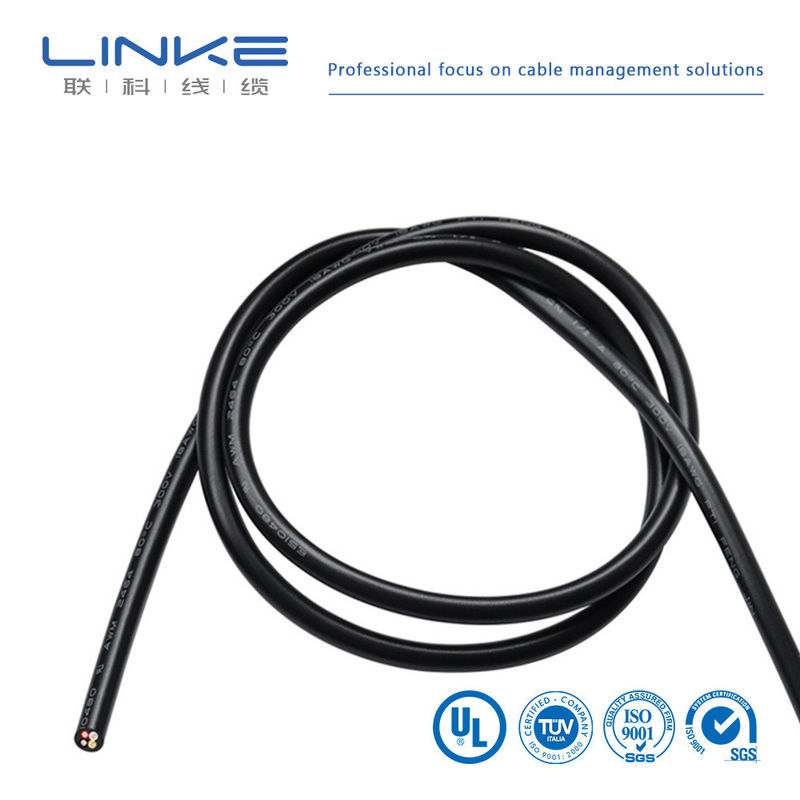

Câble de commande en cuivre étamé 1-30 AWG avec gaine en PVC UL1015 XLPE
Câble de commande haut de gamme doté d'une construction flexible en fil de cuivre nu recuit avec de multiples options d'isolation pour diverses applications industrielles.
Construction et spécifications
- Conducteur : Fil de cuivre nu recuit flexible
- Options d'isolation : PVC, TPU, XLPE, Silicone
- Couleurs de gaine : Noir, Orange, Rouge, Jaune, Bleu
- Types d'isolation : Options d'isolation simple et double disponibles
- Tailles en mm² (européen) : 0,1-100 mm²
- Tailles AWG (nord-américain) : 1 AWG-30 AWG
- Plage de température : -60°C à 200°C
Linke cable technology (DongGuan) Co. Ltd. se concentre sur la R&D et fournit des solutions professionnelles pour les câbles et fils, en particulier pour les clients de différentes industries. Cela comprend :
Câble pour robot humanoïde, câble d'alimentation/données IA, câble semi-conducteur/câble d'automatisation industrielle, câble de capteur, câble pour nouvelle énergie, fil pour beauté médicale, câble UL,
Linke Cable possède des capacités de développement de produits et des capacités techniques diversifiées pour répondre aux besoins variés des clients. Nous avons obtenu les autorisations de produits suivantes : UL 758, CCC, RoHs, REACH, CE ; Nous avons obtenu les systèmes de gestion de la qualité suivants : ISO 9001-2015 (tous les produits) ; ISO 13485 (appareils et instruments médicaux), IATF 16949 (industrie automobile)
Laboratoire indépendant • Équipement de test complet • Contrôle qualité total
Nous testons chaque produit selon des normes strictes pour garantir une qualité supérieure et des performances fiables.
Nous exploitons un laboratoire de contrôle qualité indépendant avec des installations de test complètes et des procédures standardisées. Notre ensemble complet de normes de test de produits couvre tous les indicateurs clés de performance et de sécurité. Grâce à une inspection systématique et rigoureuse, nous contrôlons efficacement la qualité des produits, réduisons les risques et vous fournissons des produits sûrs, stables et de haute qualité auxquels vous pouvez faire confiance.
| N° |
Article de test |
Condition de test |
Exigence de test |
Données de test |
Résultat |
| 1 |
Inspection structurelle |
1. Conforme au tableau des tailles de fil 2. Épaisseur minimale ≥ 80 % de l'épaisseur moyenne |
Conforme au tableau des tailles de fil |
Se référer au rapport de test |
Réussi |
| 2 |
Choc thermique |
Enrouler l'échantillon sur une tige de fer de taille spécifiée, le placer dans un four de vieillissement à la température spécifiée pendant 1 heure, refroidir l'échantillon à température ambiante pendant au moins 30 minutes, puis observer l'échantillon |
Aucune fissure sur la surface de l'échantillon |
Aucune fissure |
Réussi |
| 3 |
Déformation thermique |
1. Mesurer l'épaisseur de l'échantillon (marquer la position de mesure) 2. Placer l'échantillon et le dispositif de test dans un four de vieillissement pour préchauffage à la température spécifiée pendant 1 heure 3. Placer l'échantillon sous la colonne de pression du dispositif de test pendant 1 heure 4. Remesurer l'épaisseur de l'échantillon à la même position |
1. L'échantillon ne doit pas être fissuré par la colonne de pression ni le conducteur exposé 2. Réduction d'épaisseur ≤ 50 % |
Se référer au rapport de test |
Réussi |
| 4 |
FT2 |
Appliquer une flamme standard à une hauteur de 125 mm une fois |
1. La flamme ne doit pas se propager le long de sa longueur 2. La flamme ne doit pas se propager aux matériaux inflammables voisins |
Se référer au rapport de test |
Réussi |
| 5 |
Vieillissement |
1. Prendre cinq sections de gaine de 200 mm de long 2. Placer les spécimens dans un four de vieillissement à 158°C pendant 168 heures 3. Après avoir retiré les spécimens, les placer à température ambiante 23±5°C pendant 16 heures, puis tester l'allongement à la rupture et la résistance à la traction |
1. Allongement avant vieillissement ≥ 300 %, allongement après vieillissement ≥ 80 % de celui d'avant vieillissement 2. Résistance à la traction avant vieillissement > 1,41 kg/mm², résistance à la traction après vieillissement ≥ 80 % de celle d'avant vieillissement |
Se référer au rapport de test |
Réussi |
| 6 |
Pliage à froid |
Stocker l'échantillon dans une boîte à basse température à la température spécifiée pendant 4 heures, enrouler l'échantillon sur une tige de fer de taille spécifiée avec des tours spécifiés, terminer l'enroulement dans les 30 secondes après avoir retiré l'échantillon de la boîte à basse température |
Aucune fissure sur la surface de l'échantillon |
Aucune fissure |
Réussi |
| 7 |
Résistance du conducteur |
Mesurer la résistance d'un conducteur de cœur d'un mètre avec un ohmmètre CC |
À 20°C, résistance de 8 AWG ≤ 2,23 Ω/km |
Se référer au rapport de test |
Réussi |
| Marque |
LINKE |
Section transversale (mm²) |
0,01-500 mm² |
| Jauge de fil (AWG) |
[par exemple, 24 AWG, 28 AWG] |
Conducteur |
Cuivre étamé / cuivre nu, selon les exigences du client |
| Matériau d'isolation |
PVC/TPU/Caoutchouc silicone/PE/PP/XLPE/Nylon/autre |
Matériau de gaine |
[PVC/PU/Caoutchouc/Tresse/etc.] |
| Certifications |
RoHS/REACH/UL/CE/IP68/etc. |
Longueur personnalisée |
[par exemple, 1m, 3ft, 5m ±5% de tolérance] |
| Type de câble |
[Médical/Alimentation/Audio/Coaxial/Électrique/Automobile/Stockage d'énergie//etc.] |
Blindage |
[Blindé/Non blindé/Tresse de blindage] |
| Impédance |
[par exemple, 75Ω (pour les câbles coaxiaux)] |
Impression/Logo |
[Texte/Étiquette/Logo, max. 20 caractères] |
| Rayon de courbure |
[par exemple, ≥5× diamètre du câble] |
Courant nominal |
[par exemple, 5A] |
| Tension nominale |
[par exemple, 30V AC/DC] |
Matériau du connecteur |
[Plaqué or/Plaqué nickel/Laiton/etc.] |
| Connecteurs |
[par exemple, USB Type-C, Jack 3,5 mm, RJ45] |
Gaine |
XLPE ou PE ou PVC CAOUTCHOUC |
| Délai de livraison |
7-14 jours après confirmation de la commande |
Couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| Température |
Moins 70°C à 350°C (-70°C ~ 350°C) |
Emballage |
Rouleau/boîte/plaque/Personnalisé |
| Services de support |
câble personnalisé, solutions complètes, y compris coupe de précision, sertissage et installation de cosses (spécifier le matériau, par exemple, cuivre/plaqué nickel) |
Certifications et normes
Certifications UL
Nos produits respectent les normes internationales suivantes :
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conducteur unique, isolation thermoplastique)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 et ISO13485, TS16949
CNR - Matériel de câblage d'appareils
Câble simple isolé en PVC extrudé, nominal 105°C, 1000V, Classe I, Groupe A, B, ou AB, FT1 et/ou FT2
Câble gainé non intégral en PVC extrudé, nominal 105°C, 1000V, Classe I, Classe ou Classe I/II, Groupe A, B, ou AB, FT1 et/ou FT2
Câble gainé non intégral en TPU extrudé, nominal 80°C, 300V, Classe I, Classe ou Classe I/II, Groupe A, B, ou AB, FT1 et/ou FT2
Systèmes de gestion de la qualité
- ISO9001 et ISO13485
- TS16949
Normes CNR pour le matériel de câblage d'appareils
- Câble simple isolé en PVC extrudé, nominal 105°C, 1000V, Classe I, Groupe A, B, ou AB, FT1 et/ou FT2
- Câble gainé non intégral en PVC extrudé, nominal 105°C, 1000V, Classe I, Classe ou Classe I/II, Groupe A, B, ou AB, FT1 et/ou FT2
- Câble gainé non intégral en TPU extrudé, nominal 80°C, 300V, Classe I, Classe ou Classe I/II, Groupe A, B, ou AB, FT1 et/ou FT2
Questions fréquemment posées
Êtes-vous un fabricant ou une société de négoce ?
Nous sommes un fabricant professionnel. Nous contrôlons votre commande du début à la fin. Bienvenue à nous rendre visite - nous viendrons vous chercher à Shenzhen.
Comment puis-je obtenir un échantillon pour tester votre qualité ?
Les échantillons sont gratuits pour vous. Les nouveaux clients doivent payer les frais de messagerie.
Quelle est votre quantité minimale de commande ?
Normalement 100m. Cependant, le câble est très lourd. Nous recommandons de commander une quantité appropriée pour éviter des frais de transport élevés. Le transport maritime est la meilleure option.
Puis-je obtenir une réduction ?
Les réductions dépendent de votre quantité. Nous pouvons offrir des réductions et couvrir les frais de transport. Veuillez nous contacter pour plus de détails.
Votre entreprise accepte-t-elle la production OEM ?
Oui, nous pouvons imprimer le nom de votre entreprise et même personnaliser des cartes de qualité pour promouvoir votre entreprise.
