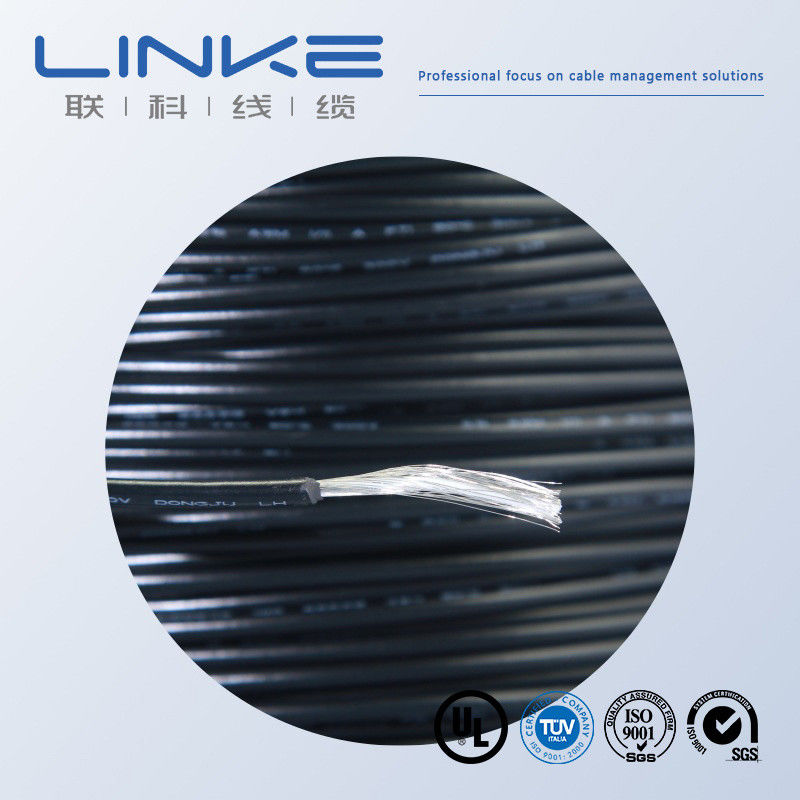

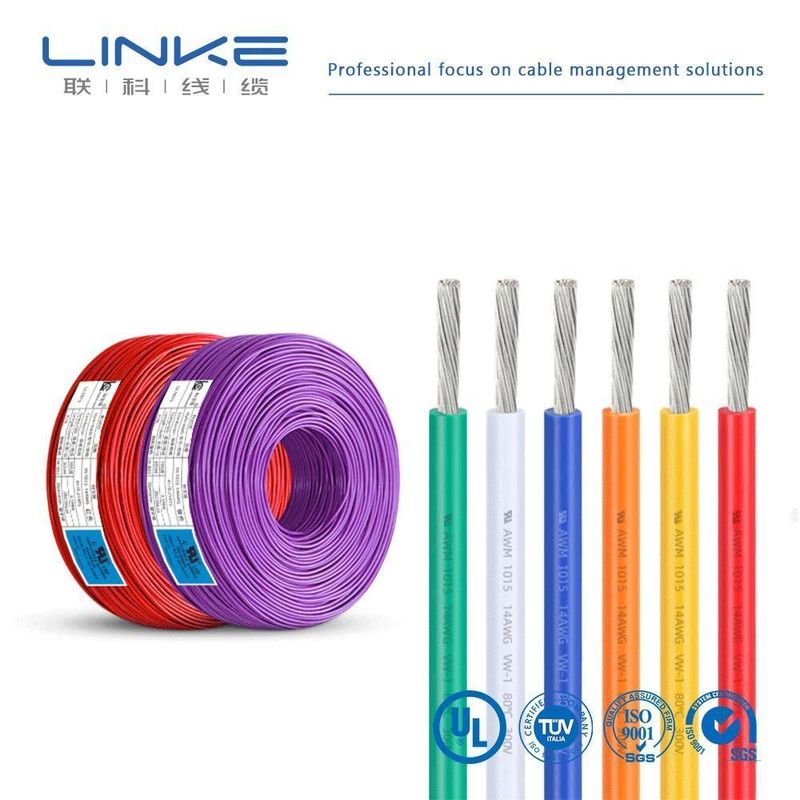

UL1569 câble en cuivre en conserve isolée en PVC à noyau unique
Le câble unique en cuivre en conserve isolé en PVC certifié UL, conçu pour les applications de câblage électronique, conforme aux normes UL758/UL1581.
Cliquez ici pour découvrir nos produits les plus populaires. Ils jouissent d'une grande popularité dans le monde entier avec une performance stable et une livraison rapide.
Linke cable technology (DongGuan) Co. Ltd. se concentre sur la R & D et fournit des solutions professionnelles au secteur du câble et du fil,en particulier pour les différents clients du secteur.
- Cable pour robot humanoïde
- Le câble d'alimentation ou le câble de données AI
- Cable semi-conducteur/cable automatique industriel
- Cable de capteur
- Nouveau câble d'énergie
- Fil de beauté médicale
- Cable de fil UL
Linke Cable dispose de capacités de développement de produits et de capacités techniques diversifiées pour répondre aux besoins diversifiés de ses clients.Règlement REACH,CE; Nous avons obtenu le système de gestion de la qualité suivant:ISO 9001-2015 ((Tous les produits); ISO 13485 ((Appareils et instruments médicaux),IATF 16949 ((Industrie automobile)
Laboratoire indépendant • Équipement d'essai complet • Contrôle de qualité complet
Nous testons chaque produit selon des normes strictes pour assurer une qualité supérieure et des performances fiables.
Nous exploitons un laboratoire indépendant de test de qualité doté d'installations de test complètes et de procédures standardisées.Notre ensemble complet de normes d'essai de produits couvre tous les indicateurs clés de performance et de sécuritéGrâce à une inspection systématique et rigoureuse, nous contrôlons efficacement la qualité des produits, réduisons les risques et vous fournissons des produits sûrs, stables et de haute qualité en qui vous pouvez avoir confiance.
| Je ne veux pas. |
Point d'essai |
Condition d'essai |
Exigence de test |
Données d'essai |
Résultat |
| 1 |
Inspection de la structure |
1. Conforme au tableau de taille du fil
2Épaisseur minimale ≥ 80% de l'épaisseur moyenne |
Conforme au tableau de taille du fil |
Se référer au dossier d'essai |
Passez. |
| 2 |
Choc thermique |
Enroulez l'échantillon sur une tige de fer de taille spécifiée, placez-le dans un four de vieillissement à une température spécifiée pendant 1 heure, refroidir l'échantillon à température ambiante pendant au moins 30 minutes, puis observez l'échantillon |
Aucune fissure sur la surface de l'échantillon |
Pas de fissures |
Passez. |
| 3 |
Déformation par chaleur |
1. Mesurer l'épaisseur de l'échantillon (position de mesure de la marque)
2. placer l'échantillon et le dispositif d'essai dans un four de vieillissement pour préchauffer à la température spécifiée pendant 1 heure
3Mettre l'échantillon sous la colonne de pression de l'appareil d'essai pendant 1 heure
4. Mesurer à nouveau l'épaisseur de l'échantillon à la même position |
1L'échantillon ne doit pas être fissuré par une colonne de pression ou exposé au conducteur.
2Réduction de l'épaisseur ≤ 50% |
Se référer au dossier d'essai |
Passez. |
| 4 |
FT2 |
Appliquer une flamme standard à une hauteur de 125 mm une fois |
1La flamme ne doit pas se propager sur toute sa longueur.
2La flamme ne doit pas se propager aux matériaux inflammables à proximité. |
Se référer au dossier d'essai |
Passez. |
| 5 |
Le vieillissement |
1Prenez cinq sections de gaine de 200 mm de long
2Placer les échantillons dans un four de vieillissement à 158°C pendant 168 heures
3Après avoir prélevé les échantillons, les placer à température ambiante de 23 ± 5 °C pendant 16 heures, puis tester l'allongement à la rupture et la résistance à la traction. |
1L'allongement avant vieillissement ≥ 300%, l'allongement après vieillissement ≥ 80% de celui avant vieillissement
2Résistance à la traction avant vieillissement > 1,41 kg/mm2, résistance à la traction après vieillissement ≥ 80% de celle avant vieillissement |
Se référer au dossier d'essai |
Passez. |
| 6 |
Le coup de froid |
Conserver l'échantillon dans une boîte à basse température à une température spécifiée pendant 4 heures, échantillon de vent sur une tige de fer de taille spécifiée avec des tours spécifiés,enroulement complet dans les 30 secondes suivant le retrait de l'échantillon de la boîte à basse température |
Aucune fissure sur la surface de l'échantillon |
Pas de fissures |
Passez. |
| 7 |
Résistance du conducteur |
Mesurer la résistance du conducteur de base d'un mètre avec le résistomètre CC |
À 20°C, résistance de 8AWG ≤ 2,23Ω/km |
Se référer au dossier d'essai |
Passez. |
Spécifications du produit
Numéro de style UL:1569
Voltage nominal:Pour les appareils électroniques
Température nominale:105°C
La norme:Le nombre de personnes concernées par l'application de la présente directive est fixé par le règlement (CE) no 1225/2009.
Marquage:E364879 AWM 1569 AWG VW-1 105°C 300V C AWM I A 105°C 300V FT1 Le câble de liaison
Applications
câblage interne des appareils et équipements électroniques.
Spécifications techniques
| Taille du conducteur (AWG) |
Construction (numéro/mm) |
Diamètre (mm) |
Épaisseur nominale (mm) |
Diamètre (mm) |
Résistance maximale du conducteur (Ω/KM)
Coupe nue |
Résistance maximale du conducteur (Ω/KM)
Copper en conserve |
| 32 |
7 sur 0.08 |
0.24 |
0.38 |
1.00 ± 0.05 |
563.5 |
588.9 |
| 30 |
7 sur 0.10 |
0.30 |
0.38 |
1.10 ± 0.05 |
354 |
381 |
| 28 |
7 sur 0.127 |
0.38 |
0.38 |
1.20 ± 0.10 |
223 |
239 |
| 26 |
7 sur 0.16 |
0.48 |
0.38 |
1.30 ± 0.10 |
140 |
150 |
| 24 |
7 sur 0.20 |
0.60 |
0.38 |
1.40 ± 0.10 |
87.6 |
94.2 |
| 22 |
7 sur 0.254 |
0.78 |
0.38 |
1.60 ± 0.10 |
55.4 |
59.4 |
| 20 |
26/0. Je suis désolé.16 |
0.94 |
0.38 |
1.80 ± 0.10 |
34.6 |
36.7 |
| 18 |
41/0. Je vous en prie.16 |
1.18 |
0.38 |
2.10 ± 0.10 |
21.8 |
23.2 |
| 16 |
26/0. Je suis désolé.254 |
1.49 |
0.38 |
2.40 ± 0.10 |
13.7 |
14.6 |
| 14 |
41/0. Je vous en prie.254 |
1.88 |
0.38 |
2.80 ± 0.10 |
8.62 |
8.96 |
| 12 |
65/0. Je suis désolé.254 |
2.36 |
0.38 |
3.30 ± 0.10 |
5.43 |
5.64 |
| 10 |
Je suis à 105/0.254 |
3.00 |
0.38 |
30,90 ± 0.15 |
3.409 |
3.546 |

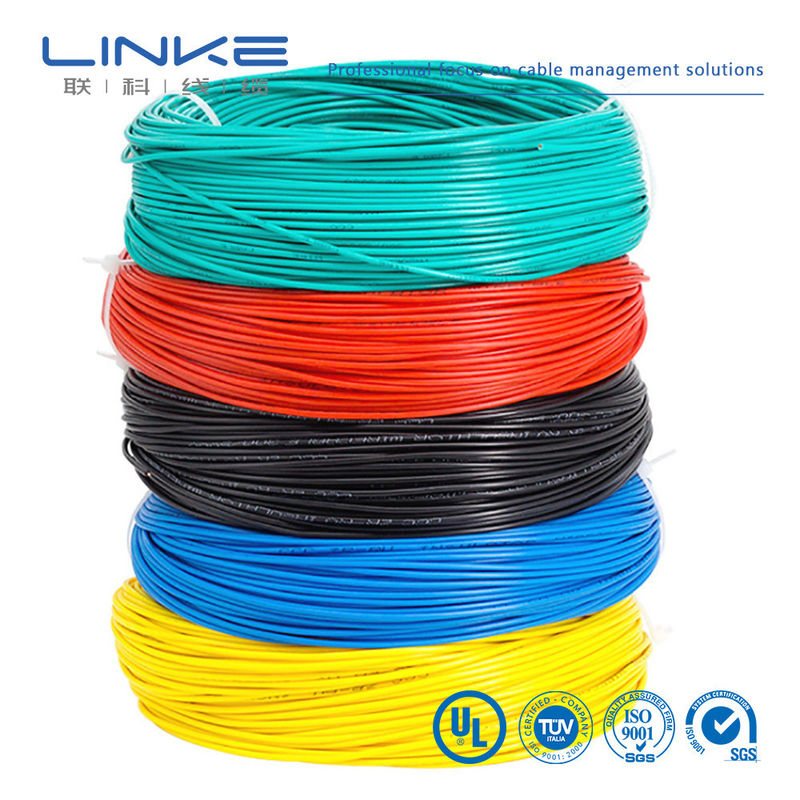

Couleurs disponibles
Noir, brun, rouge, orange, jaune, vert, bleu, violet, gris, blanc, jaune/vert, transparent
Options de personnalisation
Les spécifications du fil peuvent être personnalisées selon vos exigences spécifiques.
Caractéristiques du produit
- Le conducteur:Fil de cuivre recuit à vide, flexible
- Options d'isolation:PVC, TPU, XLPE, silicone
- Couleurs de la veste:Choix de noir, orange, rouge, jaune, bleu - isolant simple et double
- Tailles SQ MM (style européen):0.1-100SQ
- Tailles AWG (style nord-américain):1AWG à 30AWG
- Plage de température:-60 à 200 °C
| Marque |
À gauche |
Section transversale (mm2) |
0.01 à 500 mm2 |
| L'écartement entre les différents types de câbles est déterminé par le type de câble. |
[par exemple, 24AWG, 28AWG] |
Conducteur |
Copper en conserve / cuivre nu, selon les exigences du client |
| Matériau d'isolation |
Les matières premières utilisées pour le traitement de l'huile de lin sont les matières premières suivantes: |
Matériau de la veste |
[PVC/PU/ caoutchouc/tissé/etc.] |
| Certifications |
Les données relatives à l'utilisation du produit doivent être transmises à l'autorité compétente de l'État membre dans lequel le produit est commercialisé. |
Longueur personnalisée |
[par exemple, 1m, 3ft, 5m ± 5% de tolérance] |
| Type de câble |
[médical/électricité/audio/coaxial/électrique/automobile/stockage d'énergie/etc.] |
Écran |
[Écran protégé/Non protégé/Écran en trame] |
| Impédance |
[par exemple, 75Ω (pour les câbles coaxiaux) ] |
Impression/logo |
[Texte/étiquette/logo, maximum 20 caractères] |
| Radius de courbure |
[par exemple, ≥ 5 × diamètre du câble] |
Notation actuelle |
[par exemple, 5A] |
| Rating de la tension |
[par exemple, 30 V CA/CC] |
Matériau du connecteur |
[Aurorisée/nickelée/laiton/etc.] |
| Des connecteurs |
[par exemple, USB de type C, prise 3,5 mm, RJ45] |
Vêtement |
Le produit doit être présenté dans un emballage de qualité supérieure. |
| Délai de livraison |
7 à 14 jours après confirmation de la commande |
Les couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| température |
Minus 70°C à 350°C ((-70°C ~ 350°C) |
Le paquet |
Rouleau/boîte/plaque/Affaires |
| Services de soutien |
câble sur mesure, solutions de bout en bout, y compris la découpe précise, le crimpage et l'installation de boutons (spécifier le matériau,par exemple, en cuivre/nickel) |
Profil de l'entreprise
Le fabricant de câbles et de fils Linke Cable Technology Co., Ltd est un fournisseur de câbles leader en Chine avec plus de 10 ans d'expérience en R&D, production et marketing.Nous fournissons divers câbles et solutions de câbles sur mesure dans le monde entier.
Spécialisations
Cable de recharge de véhicule électrique, câble médical, câble en silicone, câble à ressort, câble tressé, câble à remorque, câble UL, câble automobile, et plus encore.
Chez Linke Cable, nous utilisons une approche d'ingénieur à ingénieur pour développer de meilleurs câbles pour les clients et améliorer la qualité de vie.
Certificats UL
Isolement thermoplastique à un seul conducteur
1007
1330
1333
1591
1723
10064
10369
1015
1331
1569
1592
1672
10012
10269
1185
1332
1577
1901
10070
10483
Isolement thermoplastique à conducteurs multiples
2095
2129
2468
2586
2725
20233
20280
20963
2103
2463
2517
2587
2835
20276
20549
21198
2104
2464
2576
2661
2919
20279
20886
21664
Isolation thermoset à un seul conducteur
3075
3173
3320
3386
3530
3689
30005
3123
3212
3321
3398
3577
3702
3132
3266
3331
3512
3644
3817
3135
3271
3385
3529
3674
3886
Questions fréquemment posées
Êtes-vous un fabricant ou une société commerciale?
Nous sommes un fabricant professionnel. Nous pouvons contrôler votre commande du début à la fin. Bienvenue à nous rendre visite. Nous vous ramènerons à Shenzhen.
Comment puis-je obtenir un échantillon pour tester votre qualité?
Les échantillons sont gratuits pour vous, les nouveaux clients devront payer les frais de messagerie.
Quelle est votre quantité de commande minimale?
Normalement 100m. Cependant, le câble est très lourd. Vous feriez mieux de commander une quantité appropriée pour éviter le fret élevé. Le transport maritime est la meilleure option.
Je peux avoir une réduction?
Cela dépend de votre quantité. Nous pouvons faire une réduction et payer le fret. Veuillez nous contacter.
Votre entreprise accepte-t-elle la production OEM?
Oui, nous pouvons imprimer le nom de votre entreprise et même personnaliser la carte de qualité pour promouvoir votre entreprise.
Pour plus d'informations, n'hésitez pas à nous contacter!
