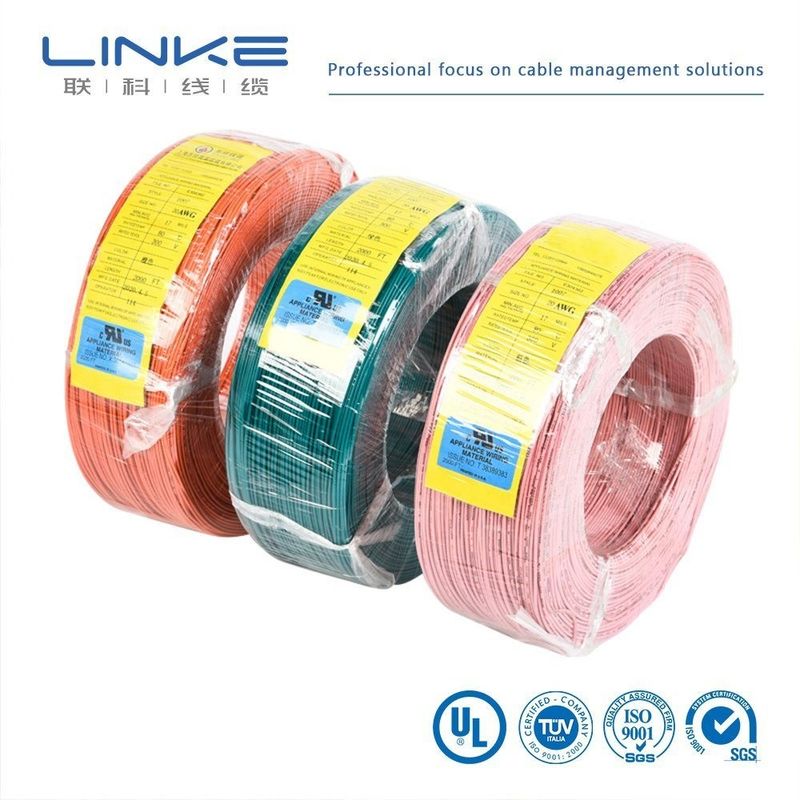

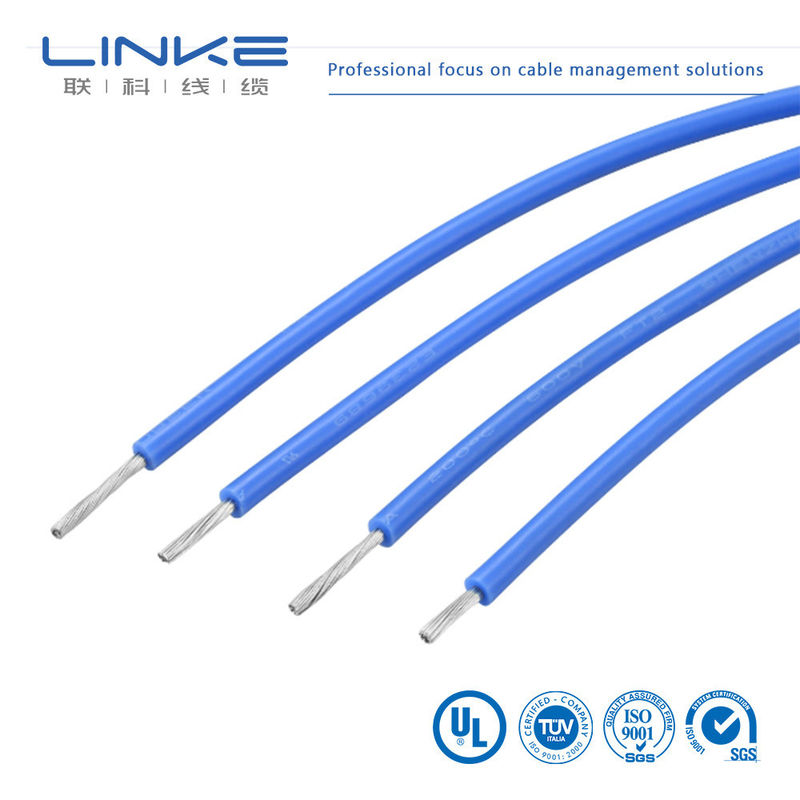

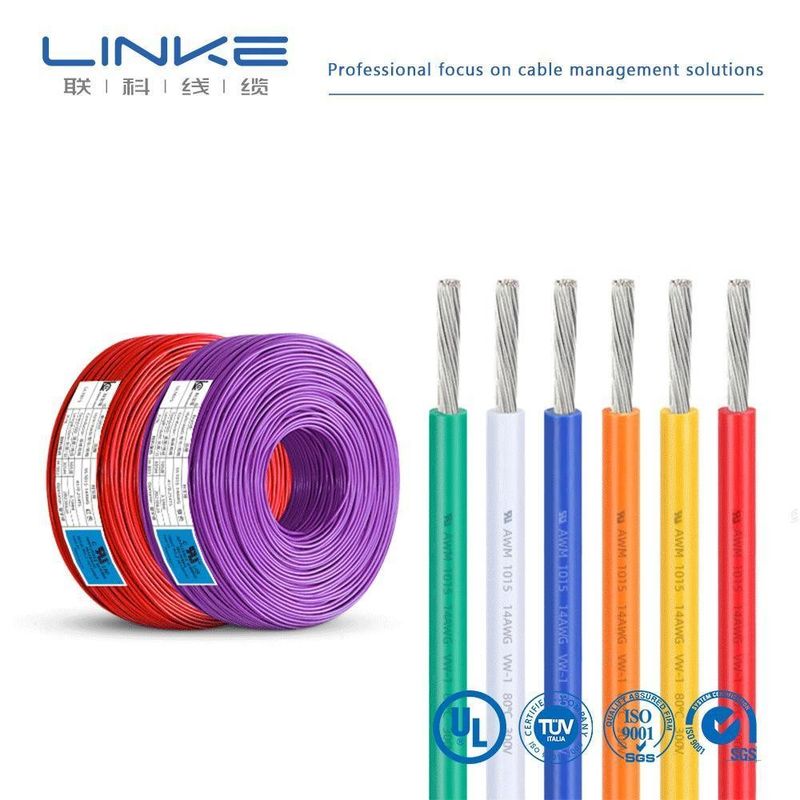

UL 21481 Gaine TPE Câble électrique UL 300 V
Spécifications du produit
Numéro de modèle UL :21481
Tension nominale :300V
Température nominale :80℃
Standard:UL758/UL1581
Marquage:E364879 AWM 21481 A.W.G. VW-1 80℃ 300V C AWM IA 80℃ 300V FT1 Linke Cable
Spécifications techniques
| Taille du conducteur (AWG) |
Construction (nombre/mm) |
Diamètre (mm) |
Épaisseur nominale (mm) |
Diamètre (mm) |
Cœur |
Bouclier |
Taux de bouclier (%) |
Épaisseur nominale (mm) |
Diamètre (mm) |
Max. Résistance du conducteur (Ω/KM) Cuivre nu |
Max. Résistance du conducteur (Ω/KM) Cuivre étamé |
| 26 |
7/0,16 |
0,48 |
0,38 |
1,30 ± 0,10 |
2 |
Facultatif |
0,76 |
4,10 ± 0,15 |
140 |
150 |
Note:Les spécifications des fils peuvent être personnalisées

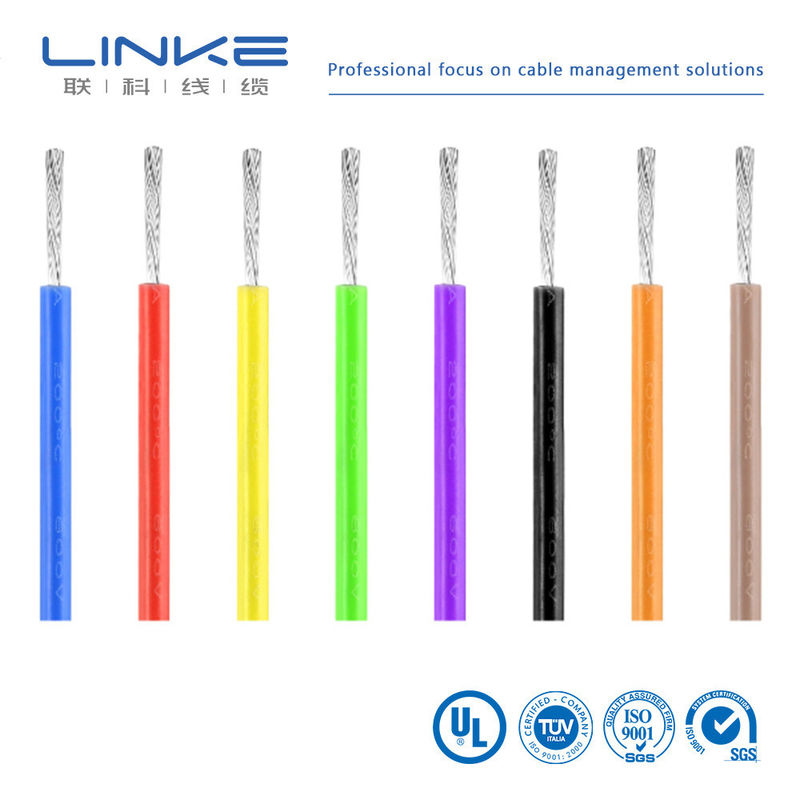

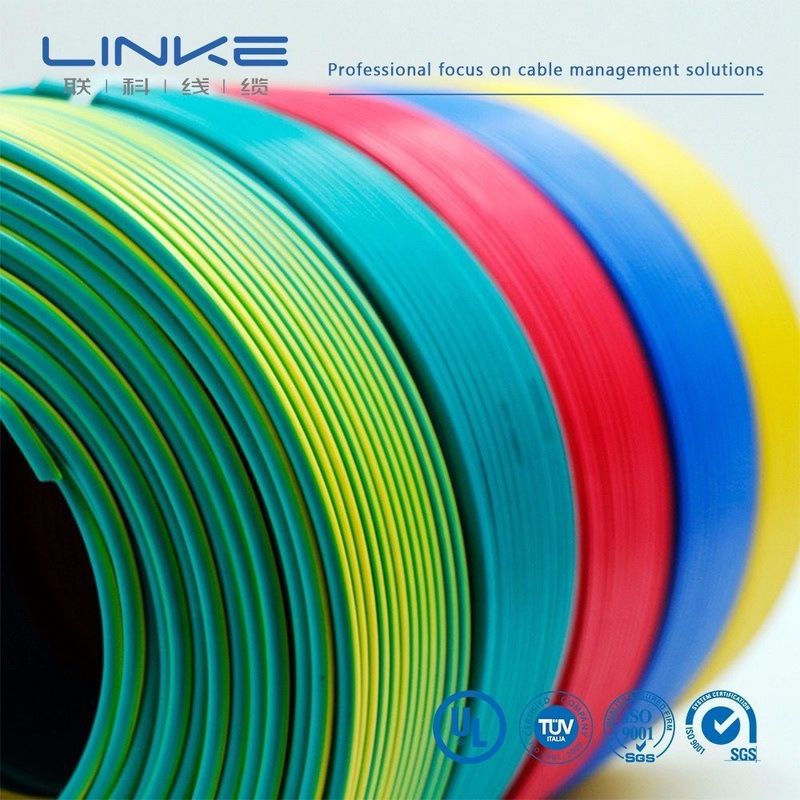

Couleurs disponibles
Noir, Marron, Rouge, Orange, Jaune, Vert, Bleu, Violet, Gris, Blanc, Jaune/Vert, Transparent
À propos du câble Linke
Linke Cable Technology Co., Ltd est l'un des principaux fabricants de câbles en Chine avec plus de 10 ans d'expérience dans la R&D, la production et la commercialisation de câbles de haute qualité. Nous sommes spécialisés dans la fourniture de solutions de câbles personnalisées dans le monde entier.
Nos spécialisations
- Câbles de recharge pour véhicules électriques
- Câbles médicaux
- Câbles en silicone
- Câbles à ressort
- Câbles tressés
- Câbles de remorquage
- Fils UL
- Câbles automobiles
Assurance qualité
- 6 ingénieurs R&D avec plus de 10 ans d'expérience dans la technologie des câbles
- 10 spécialistes du contrôle qualité surveillant chaque étape de la production
- Plus de 50 collaborateurs de production expérimentés
| Marque |
LINKÉ |
Section transversale (mm²) |
0,01-500 mm² |
| Calibre de fil (AWG) |
[par exemple, 24AWG, 28AWG] |
Conducteur |
Cuivre étamé/cuivre nu, basé sur les exigences du client |
| Matériau isolant |
PVC/TPU/caoutchouc de silicone/PE/PP/XLPE/Nylon/autres |
Matériau de la veste |
[PVC/PU/caoutchouc/tresse/etc.] |
| Certifications |
RoHS/REACH/UL/CE/IP68/etc |
Longueur personnalisée |
[par exemple, 1 m, 3 pieds, 5 m ±5 % de tolérance] |
| Type de câble |
[Médical/Énergie/Audio/Coaxial/Électrique/Automobile/Stockage d'énergie//etc.] |
Blindage |
[Bouclier blindé/non blindé/tresse] |
| Impédance |
[par exemple, 75 Ω (pour les câbles coaxiaux)] |
Impression/Logo |
[Texte/Étiquette/Logo, max. 20 caractères] |
| Rayon de courbure |
[par exemple, ≥5* diamètre de câble] |
Note actuelle |
[par exemple, 5A] |
| Tension nominale |
[par exemple, 30 V CA/CC] |
Matériau du connecteur |
[Plaqué or/nickelé/laiton/etc.] |
| Connecteurs |
[par exemple, USB Type-C, prise jack 3,5 mm, RJ45] |
Veste |
CAOUTCHOUC XLPE ou PE ou PVC |
| Délai de livraison |
7-14 jours après confirmation de la commande |
Couleurs |
[Noir/Blanc/Rouge/Pantone personnalisé/etc.] |
| température |
Moins-70 ℃ à 350 ℃ (-70 ℃ ~ 350 ℃) |
Emballer |
Rouleau/boîte/plaque/personnalisé |
| Services d'assistance |
câble personnalisé, solutions de bout en bout, y compris la coupe précise, le sertissage et l'installation des cosses (préciser le matériau, par exemple, cuivre/nickelé) |
Laboratoire Indépendant•Équipement de test complet•Contrôle qualité complet
Nous testons chaque produit selon des normes strictes pour garantir une qualité supérieure et des performances fiables.
| Non. |
Article de test |
Conditions d'essai |
Exigence de test |
Données de test |
Résultat |
| 1 |
Inspection des structures |
1. Se conformer au tableau des tailles de fils2. Épaisseur minimale ≥ 80 % de l'épaisseur moyenne |
Se conformer au tableau des tailles de fils |
Se référer au dossier de test |
Passer |
| 2 |
Choc thermique |
Enroulez l'échantillon sur une tige de fer de taille spécifiée, placez-le dans un four de vieillissement à la température spécifiée pendant 1 heure, refroidissez l'échantillon à température ambiante pendant au moins 30 minutes, puis observez l'échantillon. |
Aucune fissure sur la surface de l'échantillon |
Pas de fissures |
Passer |
| 3 |
Déformation thermique |
1. Mesurez l'épaisseur de l'échantillon (marquez la position de mesure)2. Placer l'échantillon et le dispositif de test dans un four de vieillissement pour les préchauffer à la température spécifiée pendant 1 heure3. Placer l'échantillon sous la colonne de pression du dispositif de test pendant 1 heure4. Mesurer à nouveau l'épaisseur de l'échantillon à la même position |
1. L'échantillon ne doit pas être fissuré par la colonne de pression ou exposer le conducteur2. Réduction d'épaisseur ≤ 50% |
Se référer au dossier de test |
Passer |
| 4 |
FT2 |
Appliquer une fois une flamme standard à une hauteur de 125 mm |
1. La flamme ne doit pas se propager sur toute sa longueur2. La flamme ne doit pas se propager aux matériaux inflammables à proximité |
Se référer au dossier de test |
Passer |
| 5 |
Vieillissement |
1. Prenez cinq sections de gaine de 200 mm de long2. Placer les échantillons dans un four de vieillissement à 158 ℃ pendant 168 heures3. Après avoir retiré les échantillons, placez-les à température ambiante 23 ± 5 ℃ pendant 16 heures, puis testez l'allongement à la rupture et la résistance à la traction. |
1. Allongement avant vieillissement ≥ 300 %, allongement après vieillissement ≥ 80 % de celui avant vieillissement2. Résistance à la traction avant vieillissement > 1,41 kg/mm², résistance à la traction après vieillissement ≥ 80 % de celle avant vieillissement |
Se référer au dossier de test |
Passer |
| 6 |
Courbure à froid |
Conserver l'échantillon dans une boîte à basse température à la température spécifiée pendant 4 heures, ventiler l'échantillon sur une tige de fer de taille spécifiée avec des tours spécifiés, terminer l'enroulement dans les 30 secondes suivant le retrait de l'échantillon de la boîte à basse température. |
Aucune fissure sur la surface de l'échantillon |
Pas de fissures |
Passer |
| 7 |
Résistance du conducteur |
Mesurez la résistance d'un conducteur central d'un mètre avec un compteur de résistance CC |
À 20℃, résistance de 8AWG ≤ 2,23Ω/km |
Se référer au dossier de test |
Passer |
Linke cable technology (DongGuan) Co. Ltd. se concentre sur la R&D et
fournir des solutions professionnelles au Cable&Wire, en particulier pour le
différents clients de l'industrie. Il contient :
Câble robot humanoïde,
Câble d'alimentation AI/câble de données,
Câble semi-conducteur/câble automatique industriel,
Câble de capteur,
Nouveau câble d'énergie,
Fil de beauté médical,
Câble métallique UL,
Linke Cable dispose de capacités de développement de produits et de capacités techniques diversifiées pour prendre en charge des produits diversifiés.
besoins du client. Nous avons obtenu l'autorisation de produit suivante :UL 758,CCC,RoHs,ATTEINDRE,CE ; Nous
avoir obtenu le système de gestion de la qualité suivant:ISO 9001-2015(Tous les produits); OIN 13485
(Appareils et instruments médicaux),IATF 16949(Industrie automobile)
Foire aux questions
1. Êtes-vous un fabricant ou une société commerciale ?
Nous sommes un fabricant professionnel. Nous pouvons contrôler votre commande du premier au dernier. Bienvenue à nous rendre visite. Nous viendrons vous chercher à Shenzhen.
2. Comment puis-je obtenir un échantillon pour tester votre qualité ?
Les échantillons sont gratuits pour vous. Les nouveaux clients devraient payer les frais de messagerie.
3. Quelle est votre quantité minimum de commande ?
Normalement 100 m. Par contre le câble est très lourd. Vous feriez mieux de commander une quantité appropriée pour éviter les frais de transport élevés. Le transport maritime est la meilleure option.
4. Puis-je bénéficier d’une réduction ?
Cela dépend de votre quantité. Nous pouvons faire une réduction et payer le fret. Veuillez nous contacter.
5. Votre entreprise accepte-t-elle la production OEM ?
Oui, nous pouvons imprimer le nom de votre entreprise et même personnaliser la carte de qualité pour promouvoir votre entreprise.
